Ақтөбе колледжі
Тақырыбы: Су кедергілер арқылы өтпелер
Пән атауы: Газбен қамтамасыз ету жүйелерін жинақтау
және пайдалану
Орындаған: Тексерген:
Ақтөбе 2017-2018 оқу жылы

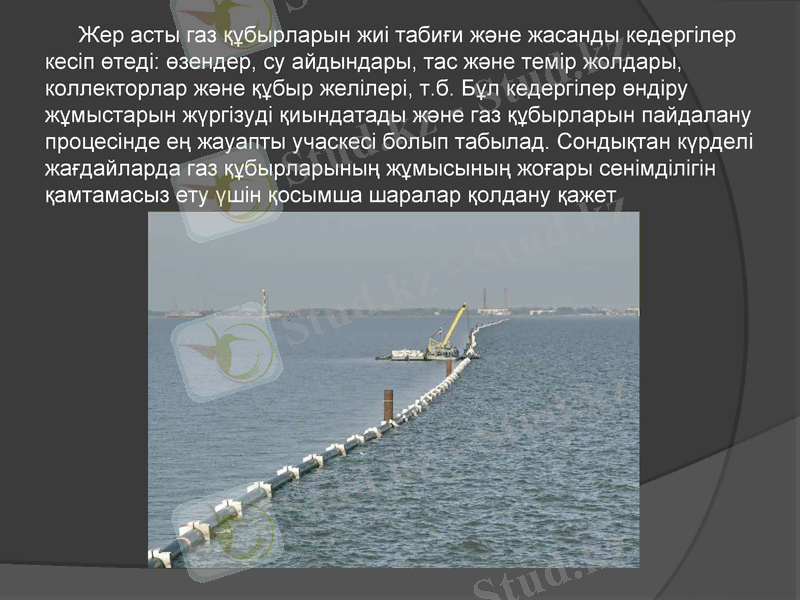

Жер асты газ құбырларын жиі табиғи және жасанды кедергілер
кесіп өтеді: өзендер, су айдындары, тас және темір жолдары,
коллекторлар және құбыр желілері, т.б. Бұл кедергілер өндіру
жұмыстарын жүргізуді қиындатады және газ құбырларын пайдалану
процесінде ең жауапты учаскесі болып табылад. Сондықтан күрделі
жағдайларда газ құбырларының жұмысының жоғары сенімділігін
қамтамасыз ету үшін қосымша шаралар қолдану қажет
.

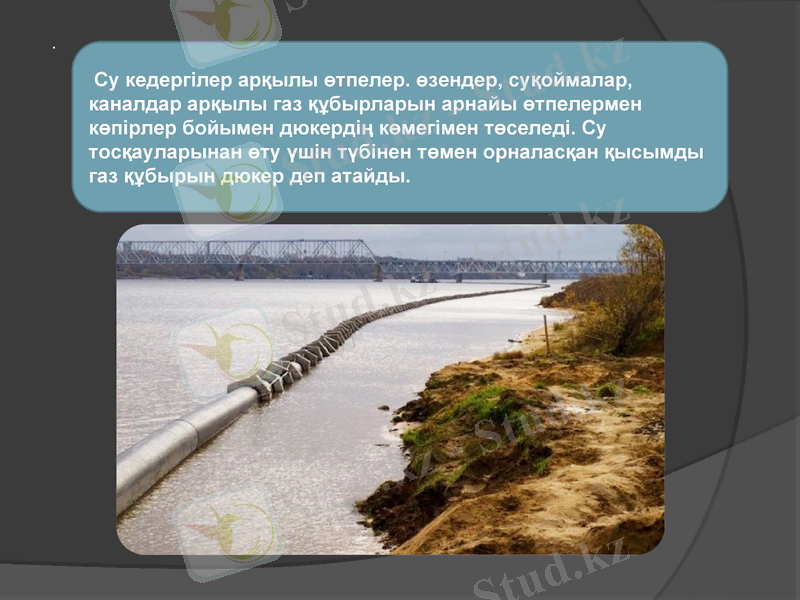

Су кедергілер арқылы өтпелер. өзендер, суқоймалар,
каналдар арқылы газ құбырларын арнайы өтпелермен
көпірлер бойымен дюкердің көмегімен төселеді. Су
тосқауларынан өту үшін түбінен төмен орналасқан қысымды
газ құбырын дюкер деп атайды.

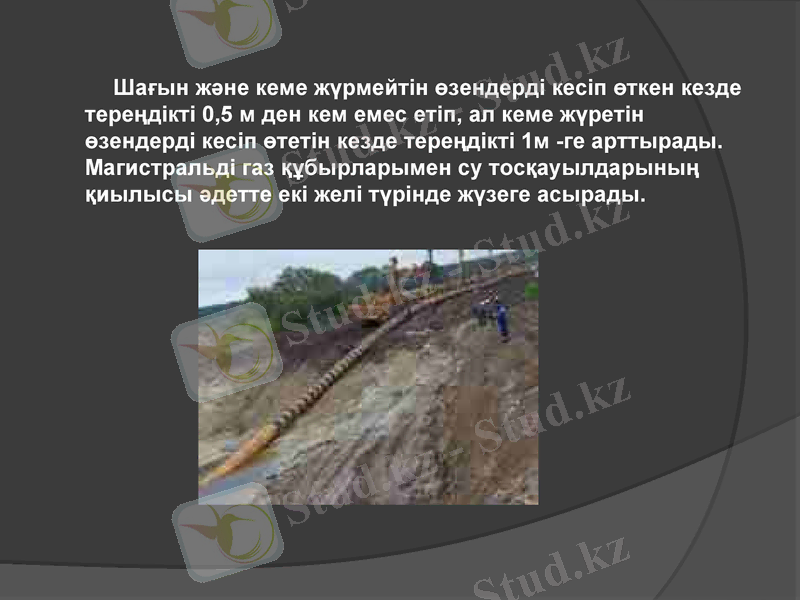

Шағын және кеме жүрмейтін өзендерді кесіп өткен кезде
тереңдікті 0,5 м ден кем емес етіп, ал кеме жүретін
өзендерді кесіп өтетін кезде тереңдікті 1м -ге арттырады.
Магистральді газ құбырларымен су тосқауылдарының
қиылысы әдетте екі желі түрінде жүзеге асырады.

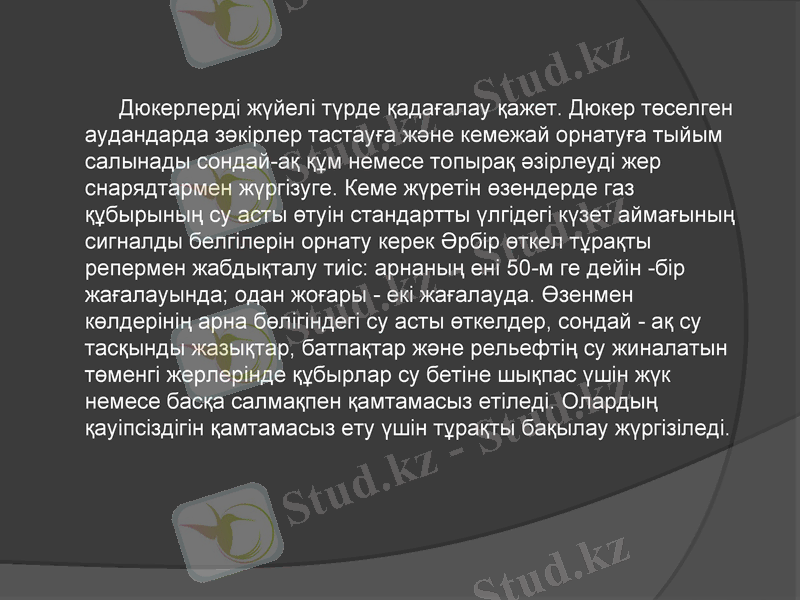

Дюкерлерді жүйелі түрде қадағалау қажет. Дюкер төселген
аудандарда зәкірлер тастауға және кемежай орнатуға тыйым
салынады сондай-ақ құм немесе топырақ әзірлеуді жер
снарядтармен жүргізуге. Кеме жүретін өзендерде газ
құбырының су асты өтуін стандартты үлгідегі күзет аймағының
сигналды белгілерін орнату керек Әрбір өткел тұрақты
репермен жабдықталу тиіс: арнаның ені 50-м ге дейін -бір
жағалауында; одан жоғары - екі жағалауда. Өзенмен
көлдерінің арна бөлігіндегі су асты өткелдер, сондай - ақ су
тасқынды жазықтар, батпақтар және рельефтің су жиналатын
төменгі жерлерінде құбырлар су бетіне шықпас үшін жүк
немесе басқа салмақпен қамтамасыз етіледі. Олардың
қауіпсіздігін қамтамасыз ету үшін тұрақты бақылау жүргізіледі.

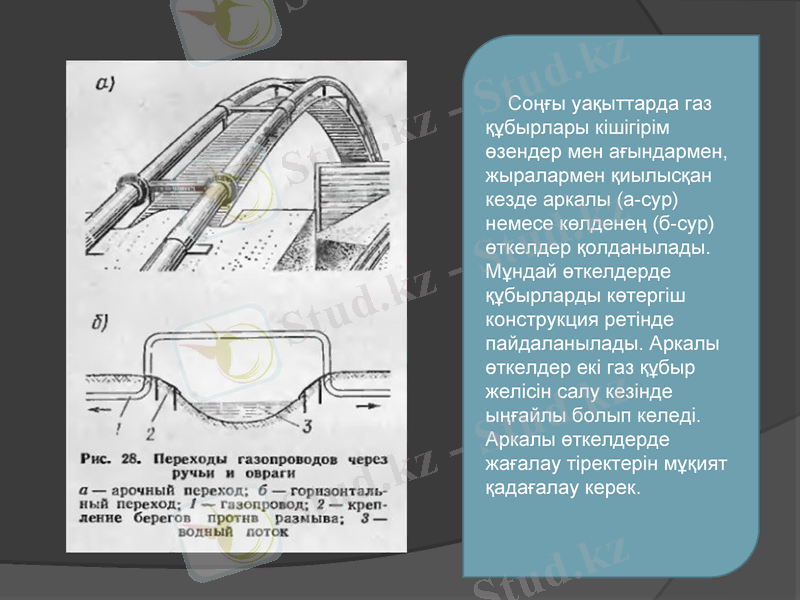

Соңғы уақыттарда газ
құбырлары кішігірім
өзендер мен ағындармен,
жыралармен қиылысқан
кезде аркалы (а-сур)
немесе көлденең (б-сур)
өткелдер қолданылады.
Мұндай өткелдерде
құбырларды көтергіш
конструкция ретінде
пайдаланылады. Аркалы
өткелдер екі газ құбыр
желісін салу кезінде
ыңғайлы болып келеді.
Аркалы өткелдерде
жағалау тіректерін мұқият
қадағалау керек.

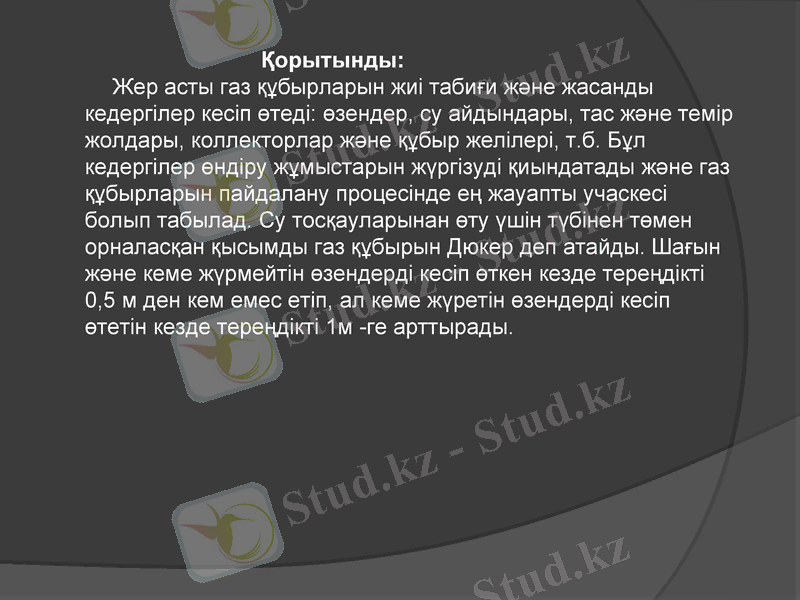

Қорытынды:
Жер асты газ құбырларын жиі табиғи және жасанды
кедергілер кесіп өтеді: өзендер, су айдындары, тас және темір
жолдары, коллекторлар және құбыр желілері, т.б. Бұл
кедергілер өндіру жұмыстарын жүргізуді қиындатады және газ
құбырларын пайдалану процесінде ең жауапты учаскесі болып
табылад. Су тосқауларынан өту үшін түбінен төмен
орналасқан қысымды газ құбырын Дюкер деп атайды. Шағын
және кеме жүрмейтін өзендерді кесіп өткен кезде тереңдікті
0,5 м ден кем емес етіп, ал кеме жүретін өзендерді кесіп өтетін
кезде тереңдікті 1м -ге арттырады.

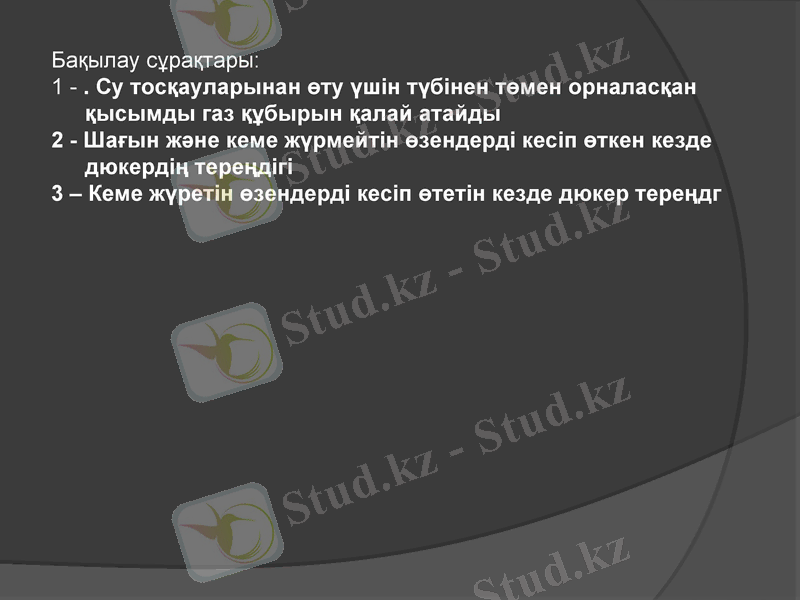

Бақылау сұрақтары:
1 - . Су тосқауларынан өту үшін түбінен төмен орналасқан
қысымды газ құбырын қалай атайды
2 - Шағын және кеме жүрмейтін өзендерді кесіп өткен кезде
дюкердің тереңдігі
3 – Кеме жүретін өзендерді кесіп өтетін кезде дюкер тереңдг

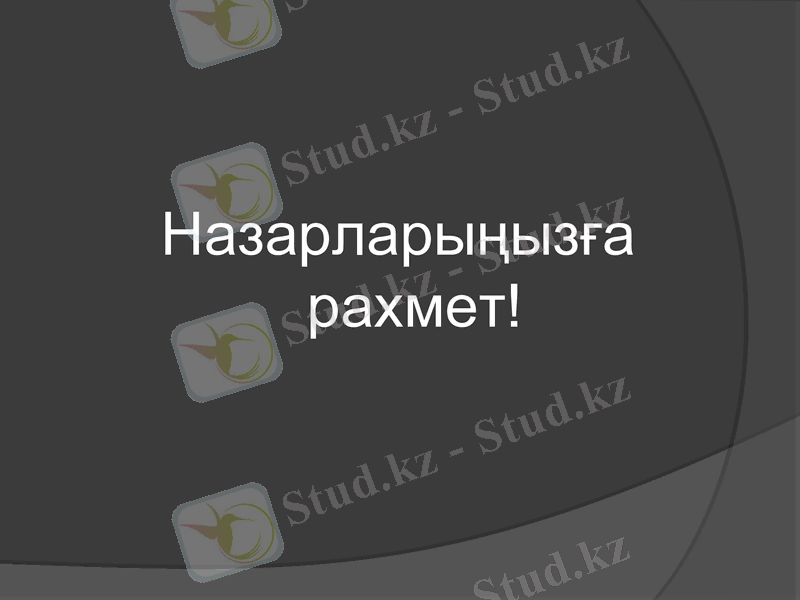

Назарларыңызға
рахмет!
