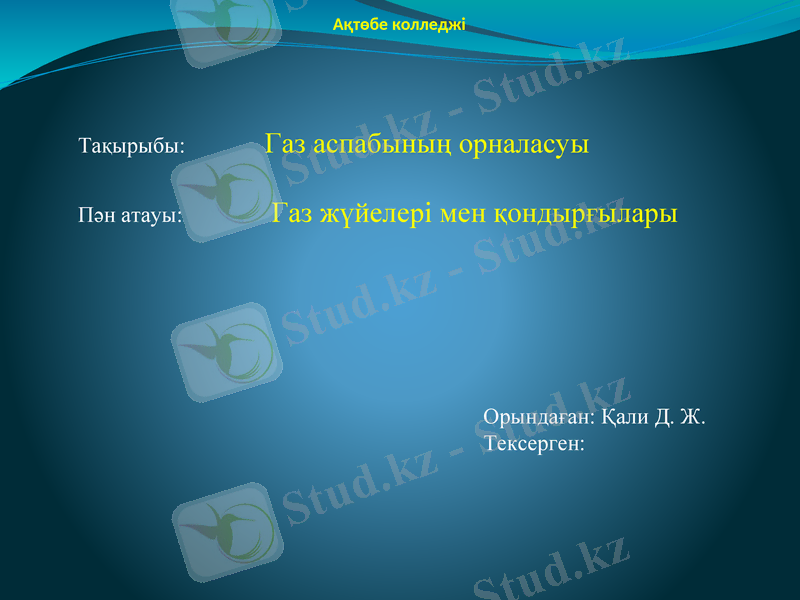

Ақтөбе колледжі

Тақырыбы: Газ аспабының орналасуы

Пән атауы: Газ жүйелері мен қондырғылары

Орындаған: Қали Д. Ж.
Тексерген:

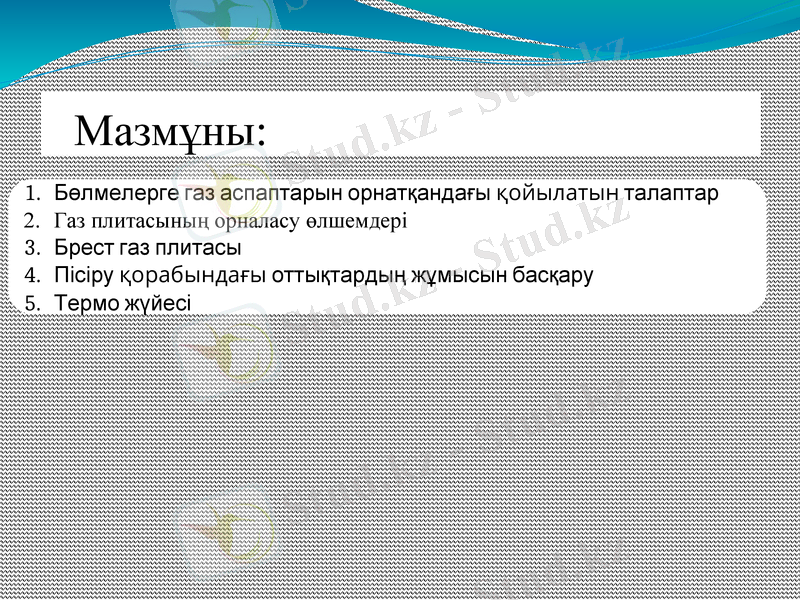

Мазмұны:
1. Бөлмелерге газ аспаптарын орнатқандағы қойылатын
талаптар
2. Газ плитасының орналасу өлшемдері
3. Брест газ плитасы
4. Пісіру қорабындағы оттықтардың жұмысын басқару
5. Термо жүйесі
Газды аспаптар тұрғын үйлердің көбінесе асханасында орналасады.
Сондықтан асханалардың биіктігі 2,2 м-ден, ал көлемі төменгі
мөлшерлерден кем болмауы керек

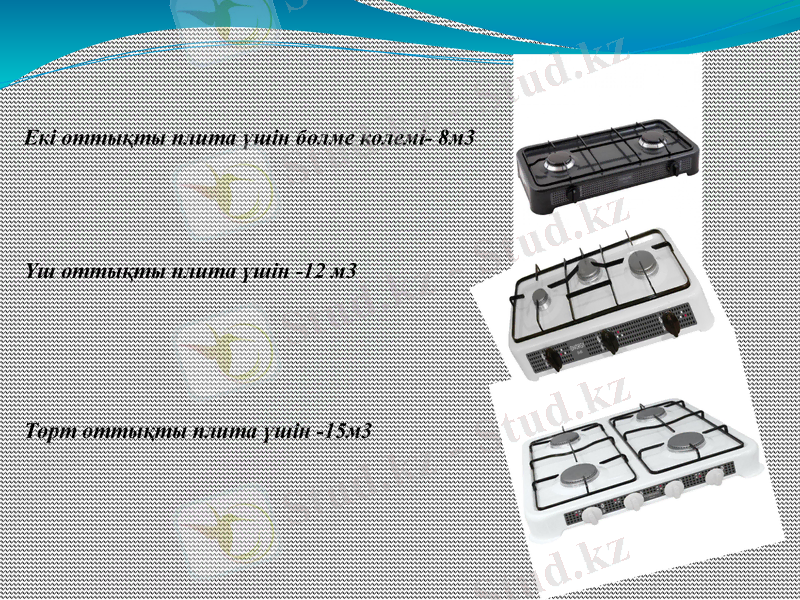

Екі оттықты плита үшін бөлме колемі- 8м3

Үш оттықты плита үшін -12 м3

Төрт оттықты плита үшін -15м3

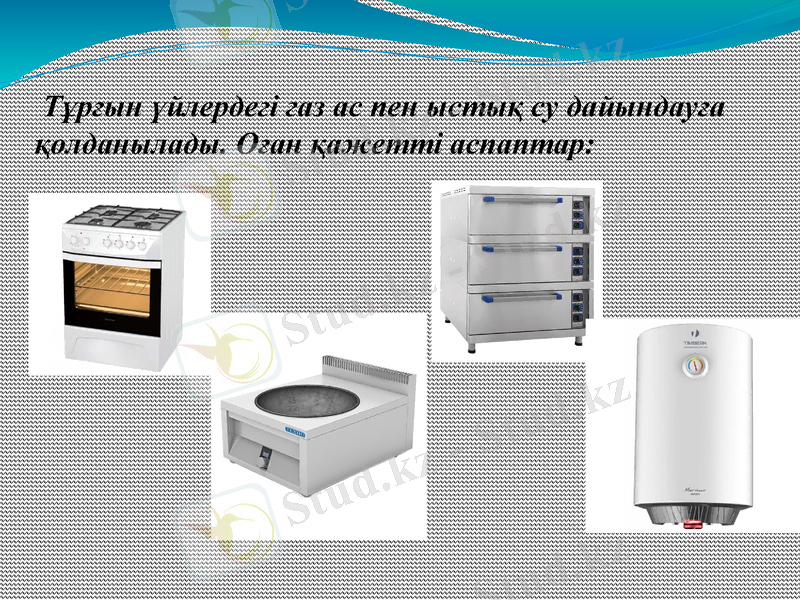

Тұрғын үйлердегі газ ас пен ыстық су дайындауға
қолданылады. Оған қажетті аспаптар:

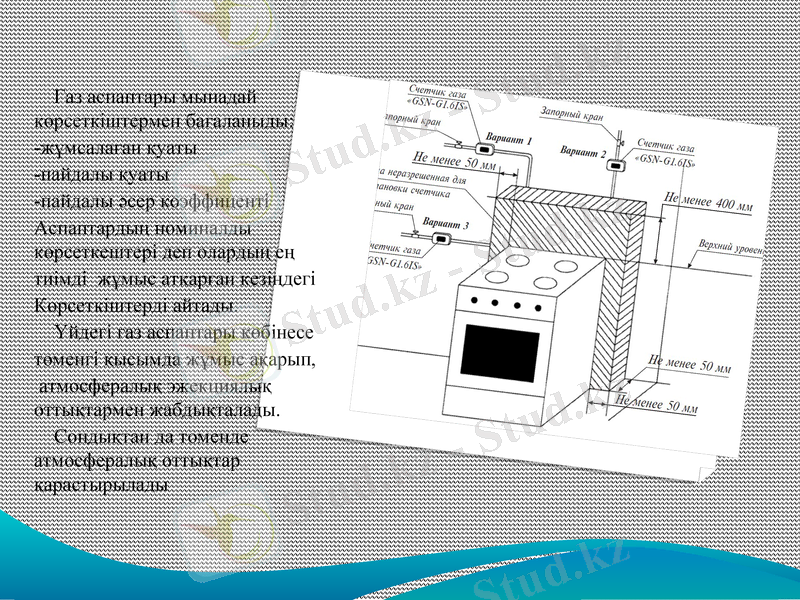

Газ аспаптары мынадай
көрсеткіштермен бағаланыды:
-жұмсалаған қуаты
-пайдалы қуаты
-пайдалы әсер коэффиценті
Аспаптардың номиналды
көрсеткештері деп олардың ең
тиімді жұмыс атқарған кезіңдегі
Көрсеткіштерді айтады.
Үйдегі газ аспаптары көбінесе
төменгі қысымда жұмыс ақарып,
атмосфералық эжекциялық
оттықтармен жабдықталады.
Сондықтан да томенде
атмосфералық оттықтар
қарастырылады

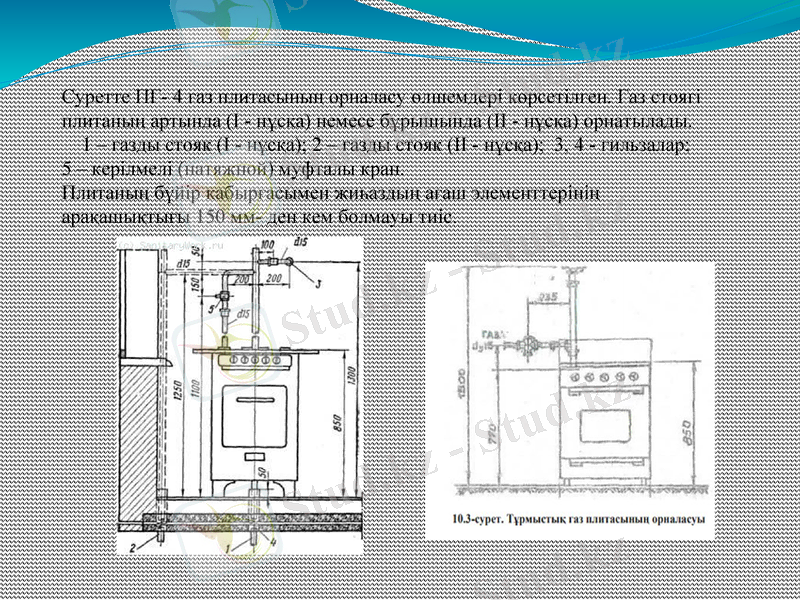

Суретте ПГ- 4 газ плитасының орналасу өлшемдері көрсетілген. Газ стоягі
плитаның артында (I - нұсқа) немесе бұрышында (II - нұсқа) орнатылады.
1 – газды стояк (I - нұсқа); 2 – газды стояк (II - нұсқа); 3, 4 - гильзалар;
5 – керілмелі (натяжной) муфталы кран.
Плитаның бүйір қабырғасымен жиһаздың ағаш элементтерінің
арақашықтығы 150 мм- ден кем болмауы тиіс.

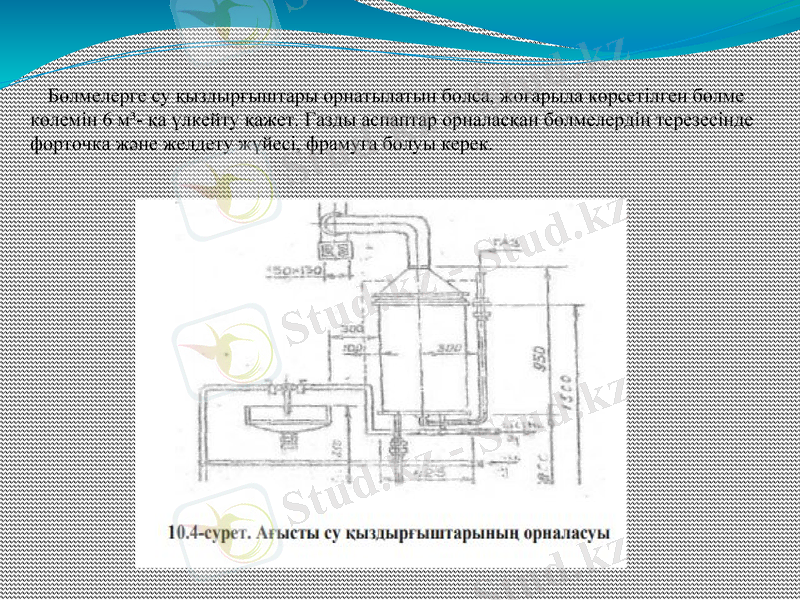

Бөлмелерге су қыздырғыштары орнатылатын болса, жоғарыда көрсетілген бөлме
көлемін 6 м³- қа үлкейту қажет. Газды аспаптар орналасқан бөлмелердің терезесінде
форточка және желдету жүйесі, фрамуга болуы керек.

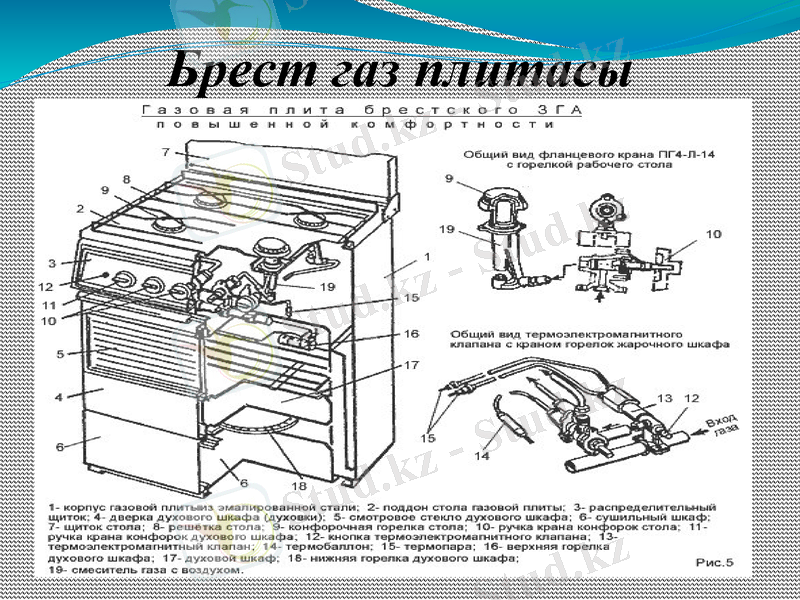

Брест газ плитасы

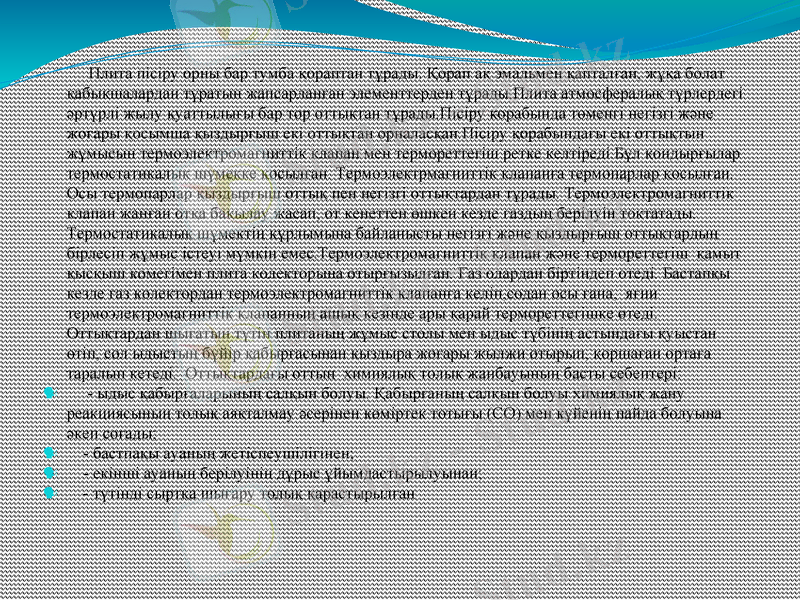

Плита пісіру орны бар тумба қораптан тұрады. Қорап ақ эмальмен қапталған, жұқа болат
қабықшалардан тұратын жапсарланған элементтерден тұрады.Плита атмосфералық түрлердегі
әртүрлі жылу қуаттылығы бар тор оттықтан тұрады.Пісіру қорабында төменгі негізгі және
жоғары қосымша қыздырғыш екі оттықтан орналасқан.Пісіру қорабындағы екі оттықтын
жұмысын термоэлектромагниттік клапан мен термореттегіш ретке келтіреді.Бұл қондырғылар
термостатикалық шүмекке қосылған. Термоэлектрмагниттік клапанға термопарлар қосылған.
Осы термопарлар қыздырғыш оттық пен негізгі оттықтардан тұрады. Термоэлектромагниттік
клапан жанған отқа бақылау жасап, от кенеттен өшкен кезде газдың берілуін тоқтатады.
Термостатикалық шүмектің құрлымына байланысты негізгі және қыздырғыш оттықтардың
бірлесіп жұмыс істеуі мүмкін емес.Термоэлектромагниттік клапан және термореттегіш қамыт
қысқыш комегімен плита колекторына отырғызылған. Газ олардан біртіндеп отеді. Бастапқы
кезде газ колектордан термоэлектромагниттік клапанға келіп,содан осы ғана, яғни
термоэлектромагниттік клапанның ашық кезінде ары қарай термореттегішке өтеді.
Оттықтардан шығатын түтін плитаның жұмыс столы мен ыдыс түбінің астындағы қуыстан
өтіп, сол ыдыстың бүйір қабырғасынан қыздыра жоғары жылжи отырып, қоршаған ортаға
таралып кетеді. Оттықтардағы оттың химиялық толық жанбауының басты себептері:
- ыдыс қабырғаларының салқын болуы. Қабырғаның салқын болуы химиялық жану
реакциясының толық аяқталмау әсерінен көміртек тотығы (СО) мен күйенің пайда болуына
әкеп соғады;
- бастпақы ауаның жетіспеушілігінен;
- екінші ауаның берілуінің дұрыс ұйымдастырылуынан;
- түтінді сыртқа шығару толық қарастырылған

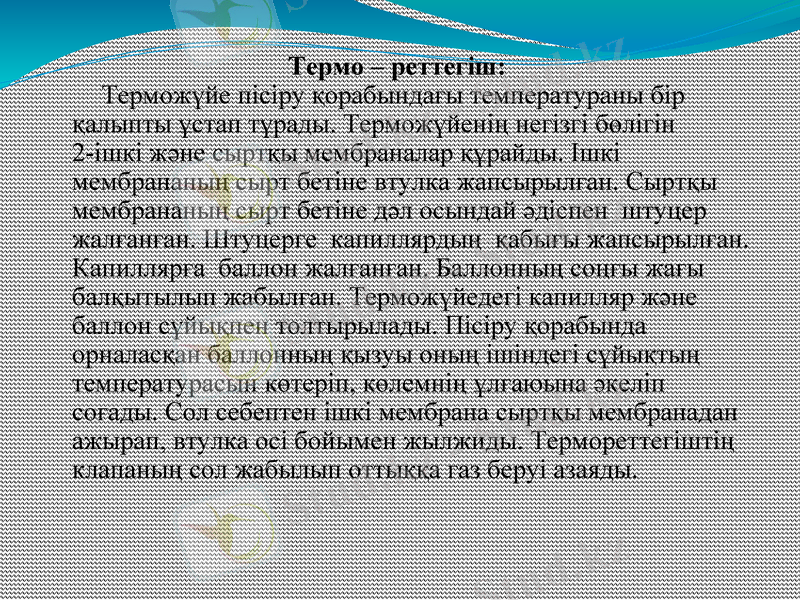

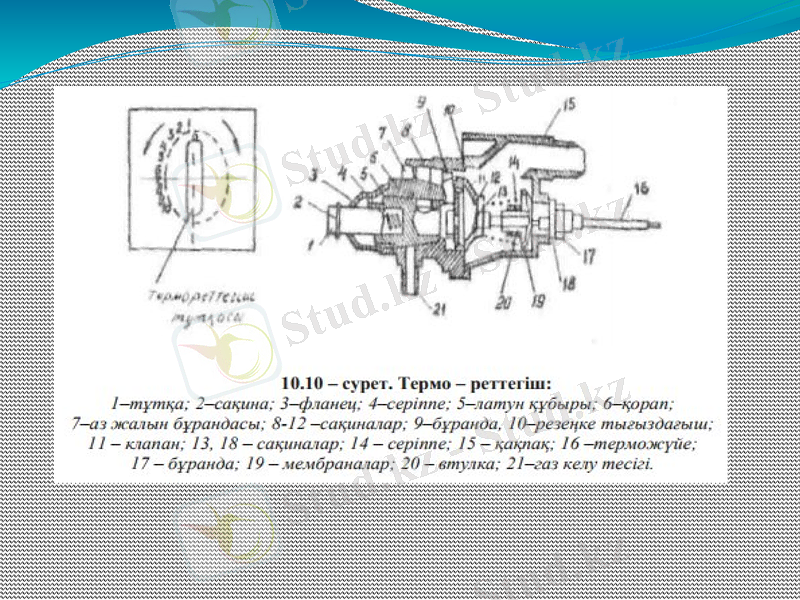

Термо – реттегіш:
Терможүйе пісіру қорабындағы температураны бір қалыпты
ұстап тұрады. Терможүйенің негізгі бөлігін 2-ішкі және
сыртқы мембраналар құрайды. Ішкі мембрананың сырт бетіне
втулка жапсырылған. Сыртқы мембрананың сырт бетіне дәл
осындай әдіспен штуцер жалғанған. Штуцерге капиллярдың
қабығы жапсырылған. Капиллярға баллон жалғанған.
Баллонның соңғы жағы балқытылып жабылған. Терможүйедегі
капилляр және баллон сұйықпен толтырылады. Пісіру
қорабында орналасқан баллонның қызуы оның ішіндегі
сұйықтың температурасын көтеріп, көлемнің ұлғаюына әкеліп
соғады. Сол себептен ішкі мембрана сыртқы мембранадан
ажырап, втулка осі бойымен жылжиды. Термореттегіштің
клапаның сол жабылып оттыққа газ беруі азаяды.

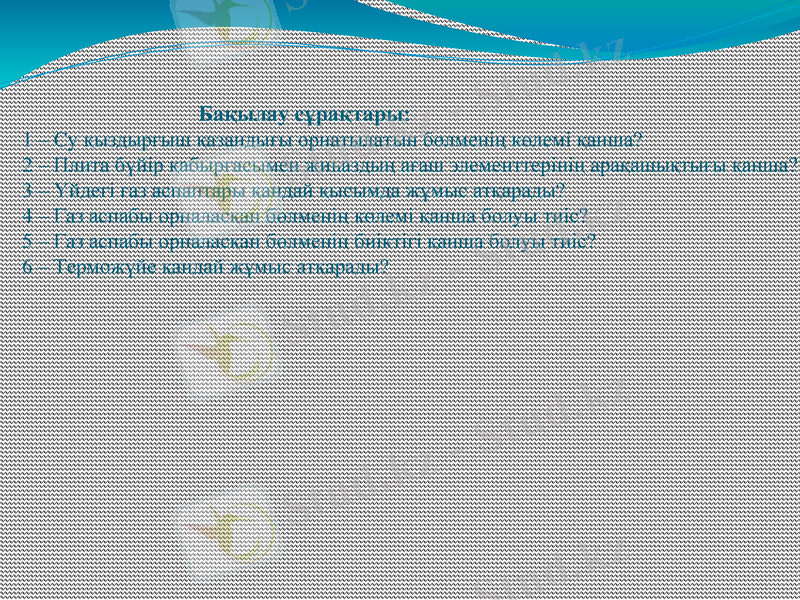

Бақылау сұрақтары:
1 – Су қыздырғыш қазандығы орнатылатын бөлменің көлемі қанша?
2 – Плита бүйір қабырғасымен жиһаздың ағаш элементтерінің арақашықтығы қанша?
3 – Үйдегі газ аспаптары қандай қысымда жұмыс атқарады?
4 – Газ аспабы орналасқан бөлменің көлемі қанша болуы тиіс?
5 – Газ аспабы орналасқан бөлменің биіктігі қанша болуы тиіс?
6 – Терможүйе қандай жұмыс атқарады?
Назарларыңызға рахмет!
