Клиникалық электрокардиография

Презентация қосу

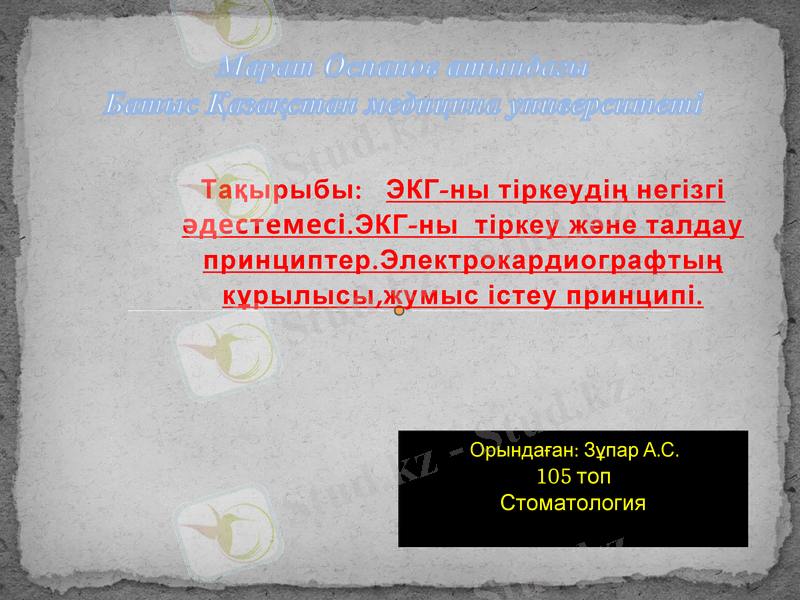

Марат Оспанов атындағы
Батыс Қазақстан медицина университеті

Тақырыбы: ЭКГ-ны тіркеудің
негізгі әдестемесі.ЭКГ-ны тіркеу
және талдау
принциптер.Электрокардиографты
ң кұрылысы,жумыс істеу принципі.

Орындаған: Зұпар
А.С.
105 топ
Стоматология
Клиникалық
электрокардиография

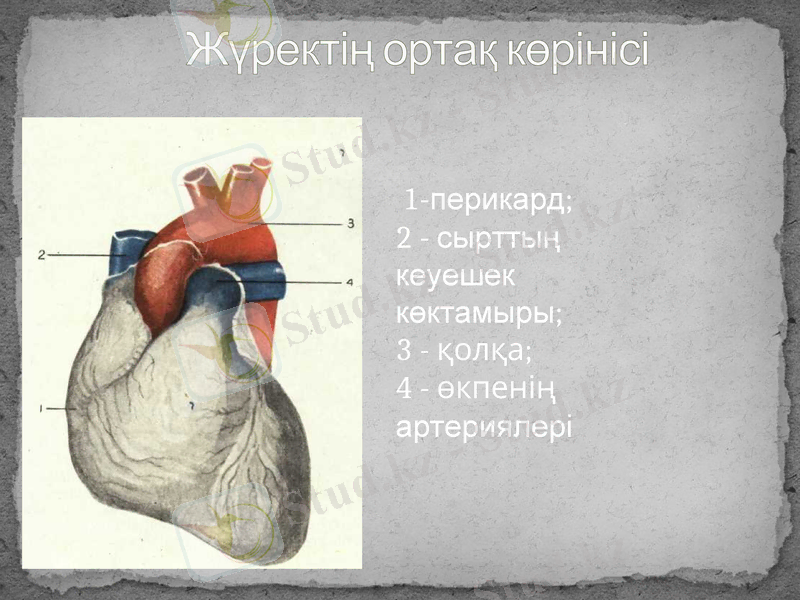

Жүректің ортақ көрінісі

1-перикард;
2 - сырттың
кеуешек
көктамыры;
3 - қолқа;
4 - өкпенің
артериялері

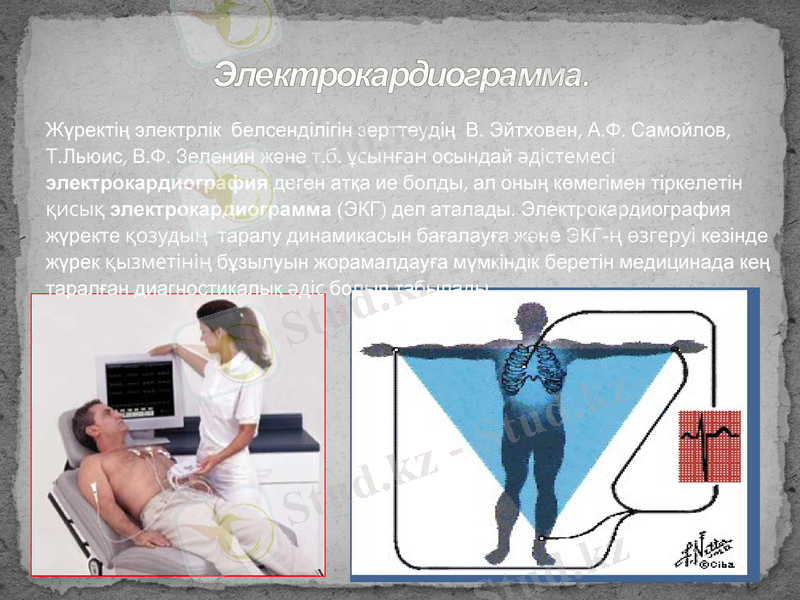

Электрокардиограмма.
Жүректің электрлік белсенділігін зерттеудің В. Эйтховен, А.Ф.
Самойлов, Т.Льюис, В.Ф. Зеленин және т.б. ұсынған осындай
әдістемесі электрокардиография деген атқа ие болды, ал оның
көмегімен тіркелетін қисық электрокардиограмма (ЭКГ) деп
аталады. Электрокардиография жүректе қозудың таралу
динамикасын бағалауға және ЭКГ-ң өзгеруі кезінде жүрек қызметінің
бұзылуын жорамалдауға мүмкіндік беретін медицинада кең таралған
диагностикалық әдіс болып табылады

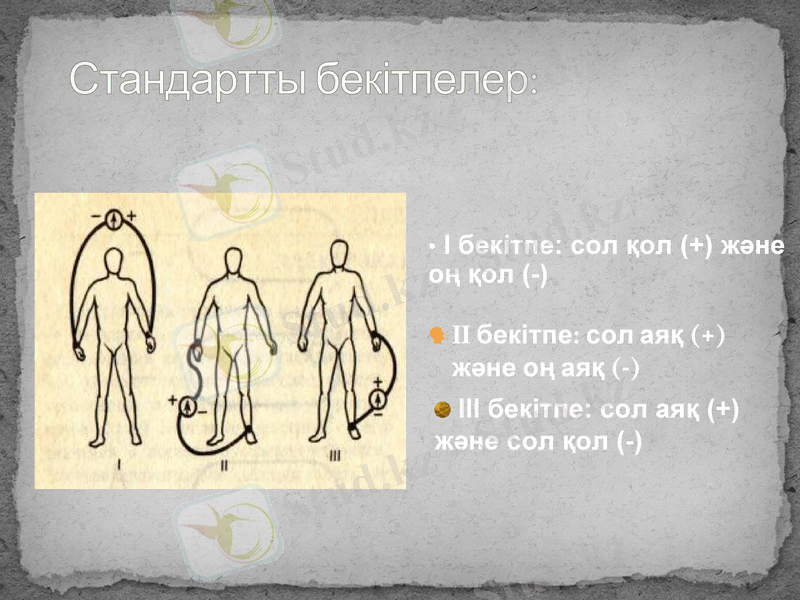

Стандартты бекітпелер:

• I бекітпе: сол қол (+) және
оң қол (-)
II бекітпе: сол аяқ (+)
және оң аяқ (-)
III бекітпе: сол аяқ (+)
және сол қол (-)

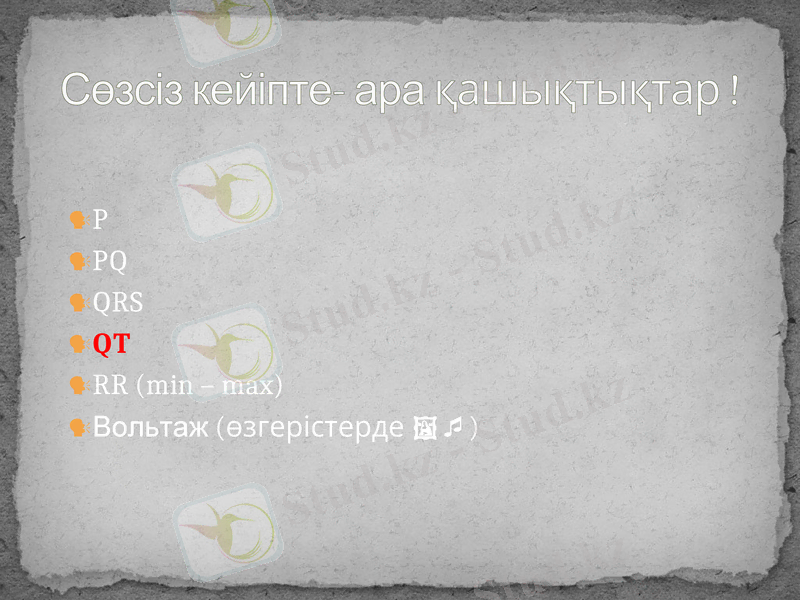

Сөзсіз кейіпте- ара
қашықтықтар !

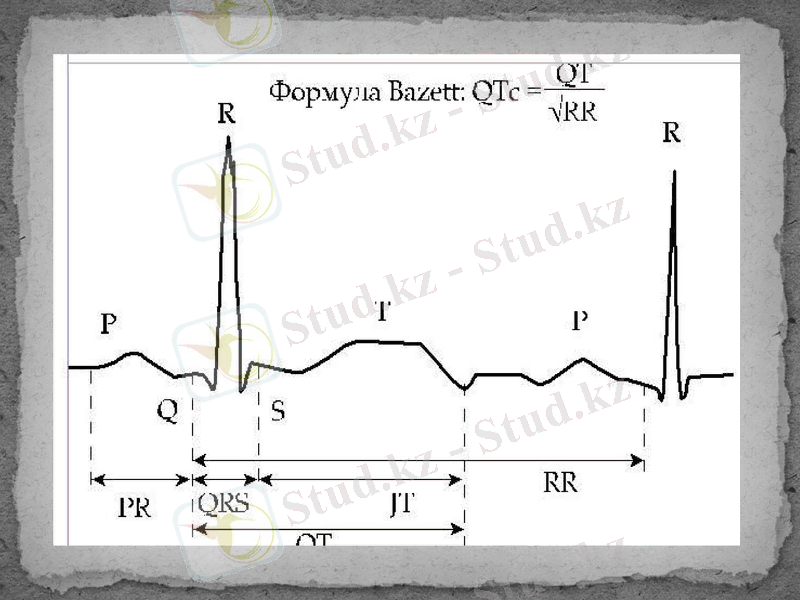

P
PQ
QRS
QT
RR (min – max)
Вольтаж (өзгерістерде )

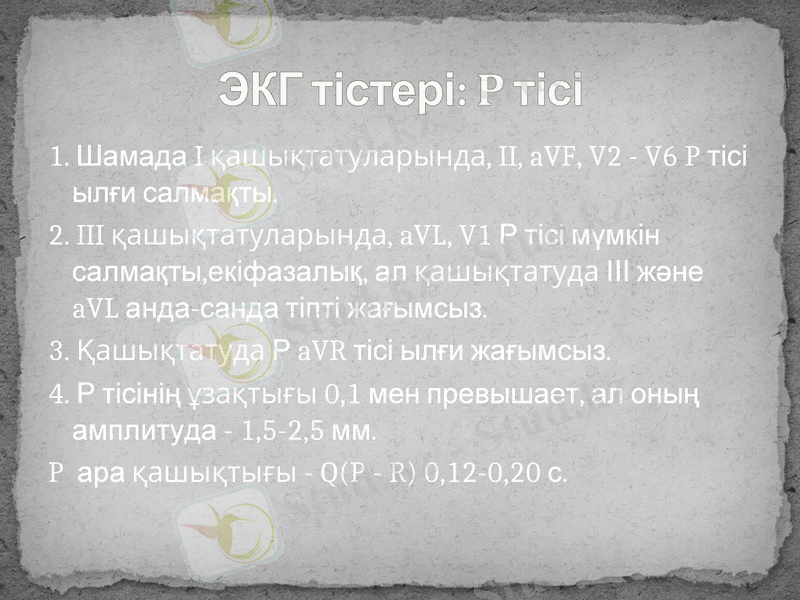

ЭКГ тістері: P тісі
1. Шамада I қашықтатуларында, II, aVF, V2 -
V6 P тісі ылғи салмақты.
2. III қашықтатуларында, aVL, V1 Р тісі мүмкін
салмақты,екіфазалық, ал қашықтатуда ΙΙΙ
және aVL анда-санда тіпті жағымсыз.
3. Қашықтатуда Р aVR тісі ылғи жағымсыз.
4. Р тісінің ұзақтығы 0,1 мен превышает, ал
оның амплитуда - 1,5-2,5 мм.
P ара қашықтығы - Q(P - R) 0,12-0,20 с.

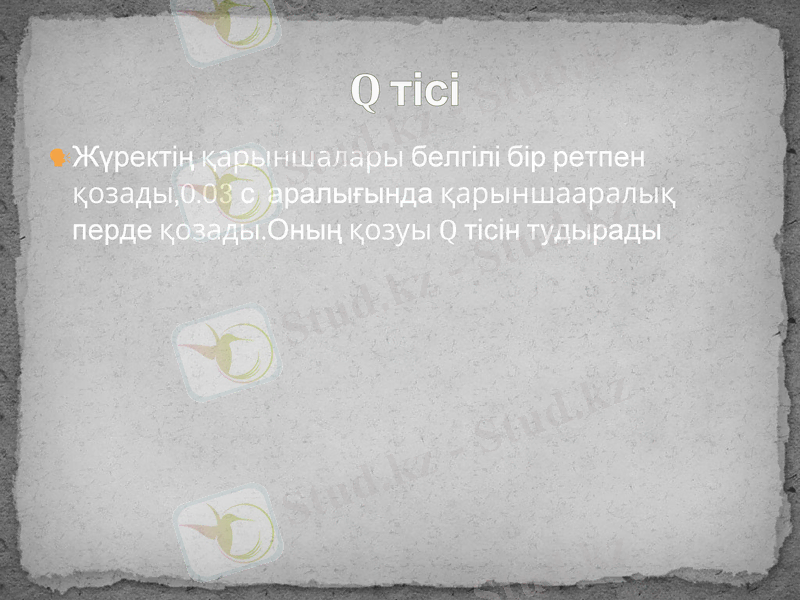

Q тісі
Жүректің қарыншалары белгілі бір ретпен
қозады,0.03 с аралығында
қарыншааралық перде қозады.Оның қозуы
Q тісін тудырады

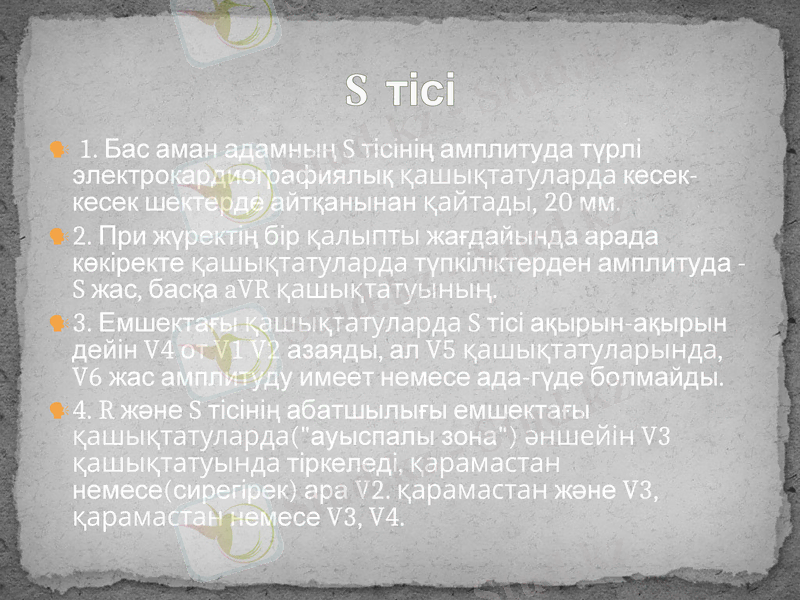

S тісі
1. Бас аман адамның S тісінің амплитуда түрлі
электрокардиографиялық қашықтатуларда кесек-кесек
шектерде айтқанынан қайтады, 20 мм.
2. При жүректің бір қалыпты жағдайында арада
көкіректе қашықтатуларда түпкіліктерден амплитуда -
S жас, басқа aVR қашықтатуының.
3. Емшектағы қашықтатуларда S тісі ақырын-ақырын
дейін V4 от V1 V2 азаяды, ал V5 қашықтатуларында, V6
жас амплитуду имеет немесе ада-гүде болмайды.
4. R және S тісінің абатшылығы емшектағы
қашықтатуларда("ауыспалы зона") әншейін V3
қашықтатуында тіркеледі, қарамастан
немесе(сирегірек) ара V2. қарамастан және V3,
қарамастан немесе V3, V4.

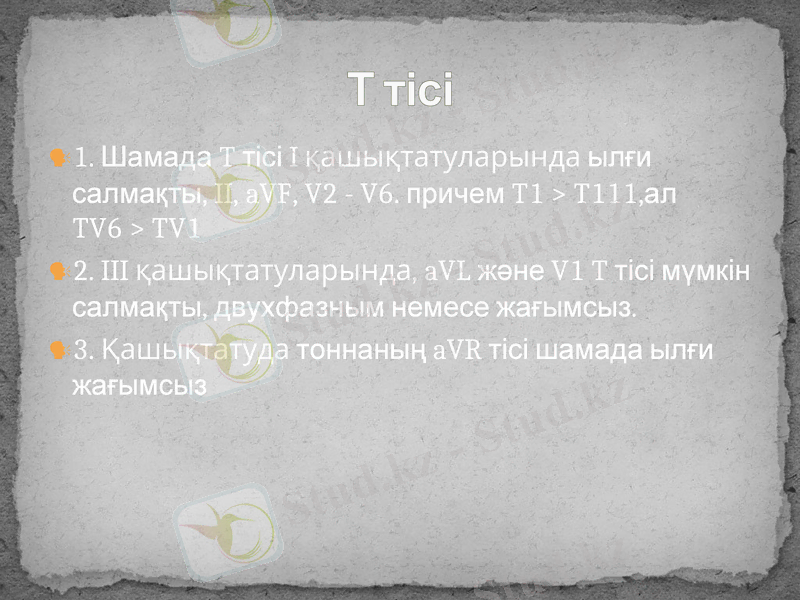

Т тісі
1. Шамада T тісі I қашықтатуларында ылғи
салмақты, II, aVF, V2 - V6. причем T1 >
T111,ал TV6 > TV1
2. III қашықтатуларында, aVL және V1 T тісі
мүмкін салмақты, двухфазным немесе
жағымсыз.
3. Қашықтатуда тоннаның aVR тісі шамада
ылғи жағымсыз

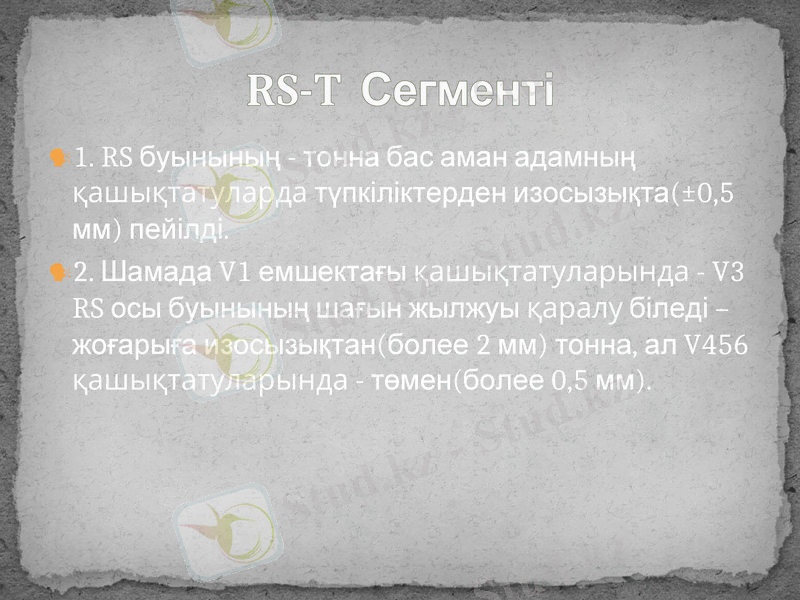

RS-T Сегменті
1. RS буынының - тонна бас аман адамның
қашықтатуларда түпкіліктерден
изосызықта(±0,5 мм) пейілді.
2. Шамада V1 емшектағы
қашықтатуларында - V3 RS осы буынының
шағын жылжуы қаралу біледі – жоғарыға
изосызықтан(более 2 мм) тонна, ал V456
қашықтатуларында - төмен(более 0,5 мм).
ЭЛЕКТРОКАРДИОГРАФТЫ ЖҰМЫСҚА ДАЙЫНДАУ
Электрокардиографты басқару панеліндегі «Вкл/Выкл» батырманы басу

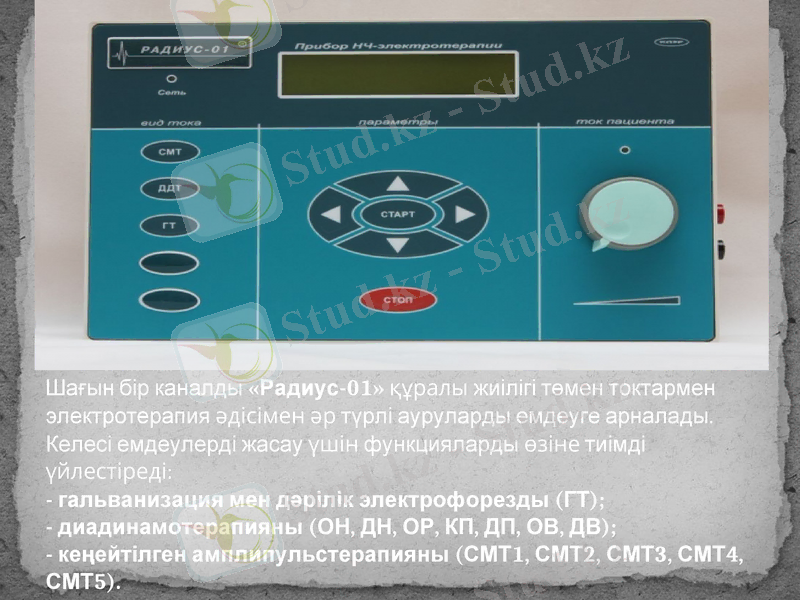

Шағын бір каналды «Радиус-01» құралы жиілігі төмен
токтармен электротерапия әдісімен әр түрлі ауруларды
емдеуге арналады. Келесі емдеулерді жасау үшін
функцияларды өзіне тиімді үйлестіреді:
- гальванизация мен дәрілік электрофорезды (ГТ);
- диадинамотерапияны (ОН, ДН, ОР, КП, ДП, ОВ, ДВ);
- кеңейтілген амплипульстерапияны (СМТ1, СМТ2,
СМТ3, СМТ4, СМТ5).

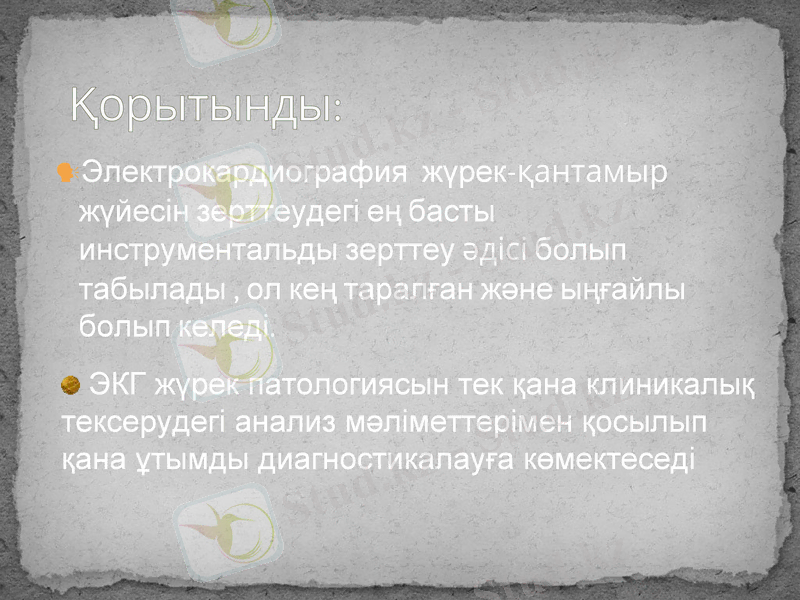

Қорытынды:
Электрокардиография жүрек-
қантамыр жүйесін зерттеудегі ең
басты инструментальды зерттеу әдісі
болып табылады , ол кең таралған
және ыңғайлы болып келеді.

ЭКГ жүрек патологиясын тек қана клиникалық
тексерудегі анализ мәліметтерімен қосылып
қана ұтымды диагностикалауға көмектеседі
КӨҢІЛ БӨЛГЕНДЕРІҢІЗГЕ
РАХМЕТ!!!
