Алдыңғы қапталдық миокард инфарктісі кезіндегі ЭКГ көріністері


Slide 1

Марат Оспанов атындағы Батыс Қазақстан мемлекеттік медицина Университеті

Факультет: Жалпы медицина 402 б топ

Кафедра: №1 ішкі аурулар кафедрасы

Тақырыбы:Қалыпты жағдайда және миокард инфарктісінде ЭКГ талдау

Орындаған: Абдыбаева Алима

Тексерген:

Slide 2

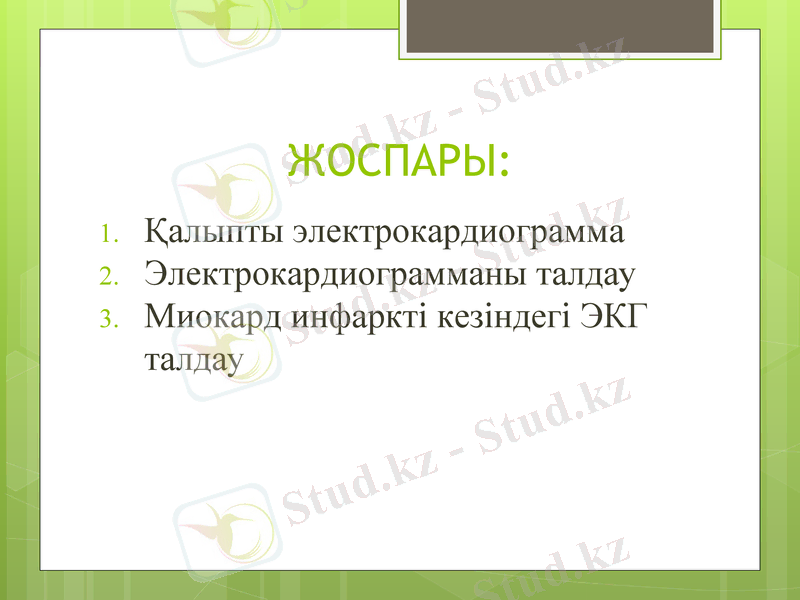

ЖОСПАРЫ:

Қалыпты электрокардиограмма

Электрокардиограмманы талдау

Миокард инфаркті кезіндегі ЭКГ талдау

Slide 3 Slide 4

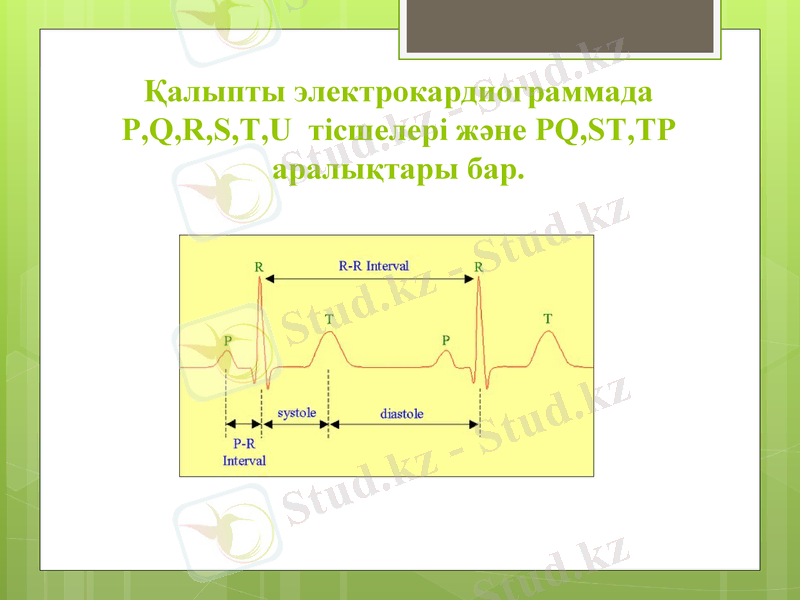

Қалыпты электрокардиограммада P, Q, R, S, T, U тісшелері және PQ, ST, TP аралықтары бар.

Slide 5

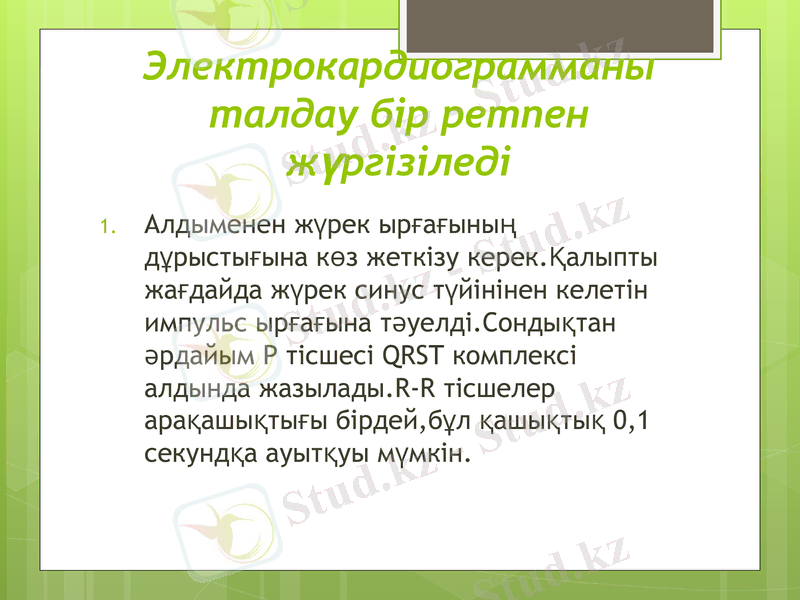

Электрокардиограмманы талдау бір ретпен жүргізіледі

Алдыменен жүрек ырғағының дұрыстығына көз жеткізу керек. Қалыпты жағдайда жүрек синус түйінінен келетін импульс ырғағына тәуелді. Сондықтан әрдайым Р тісшесі QRST комплексі алдында жазылады. R-R тісшелер арақашықтығы бірдей, бұл қашықтық 0, 1 секундқа ауытқуы мүмкін.

Slide 6

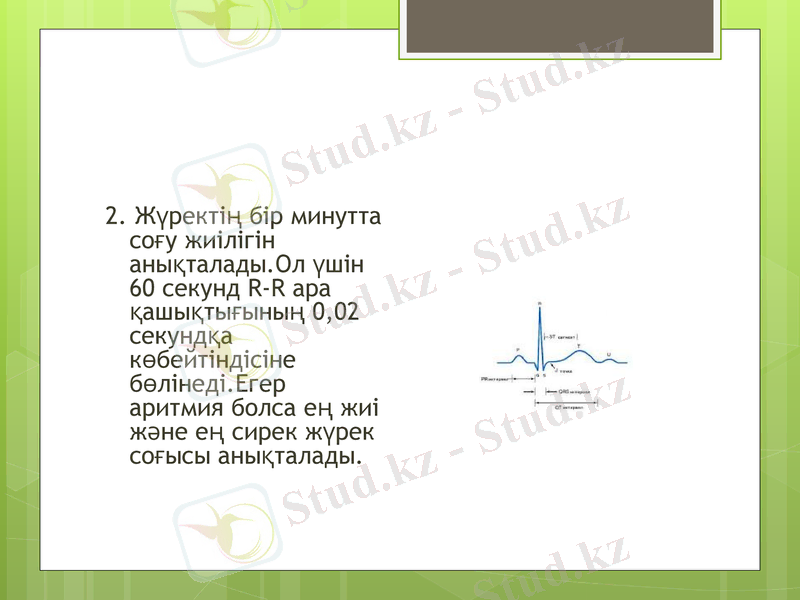

2. Жүректің бір минутта соғу жиілігін анықталады. Ол үшін 60 секунд R-R ара қашықтығының 0, 02 секундқа көбейтіндісіне бөлінеді. Егер аритмия болса ең жиі және ең сирек жүрек соғысы анықталады.

Slide 7 Slide 8

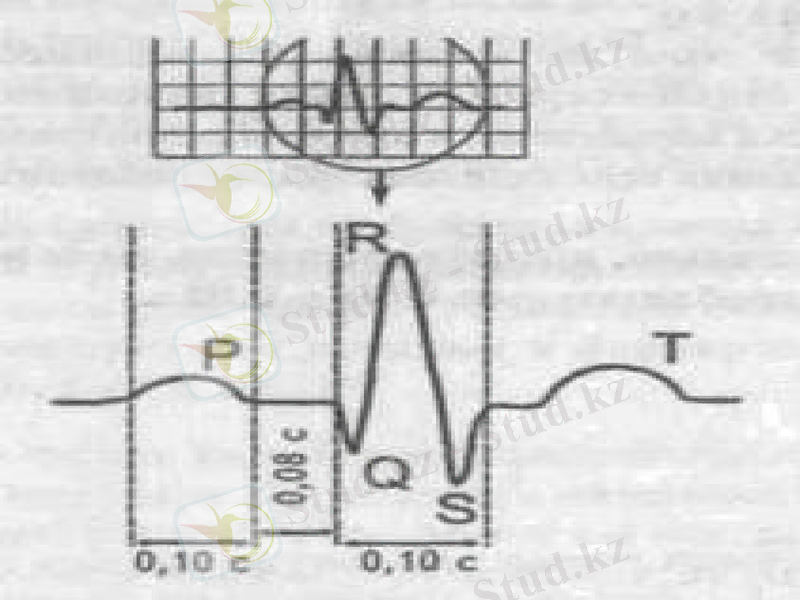

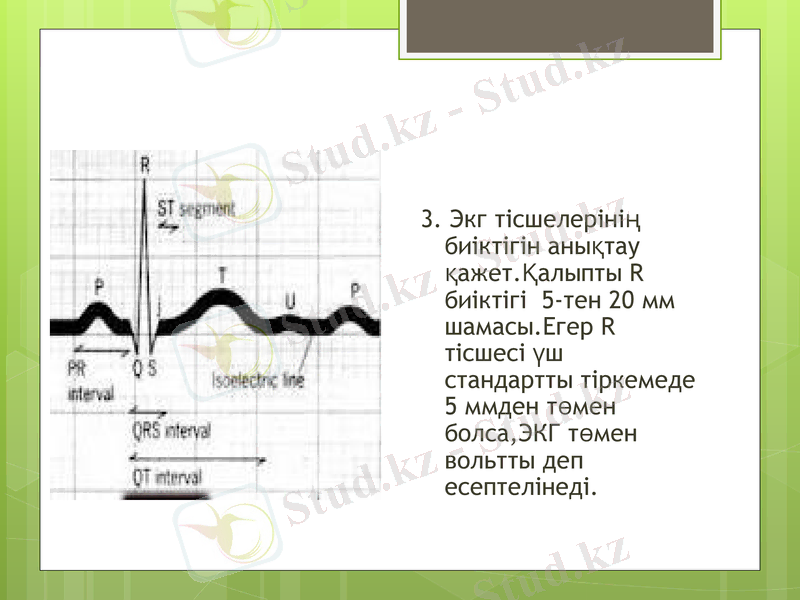

3. Экг тісшелерінің биіктігін анықтау қажет. Қалыпты R биіктігі 5-тен 20 мм шамасы. Егер R тісшесі үш стандартты тіркемеде 5 ммден төмен болса, ЭКГ төмен вольтты деп есептелінеді.

Slide 9

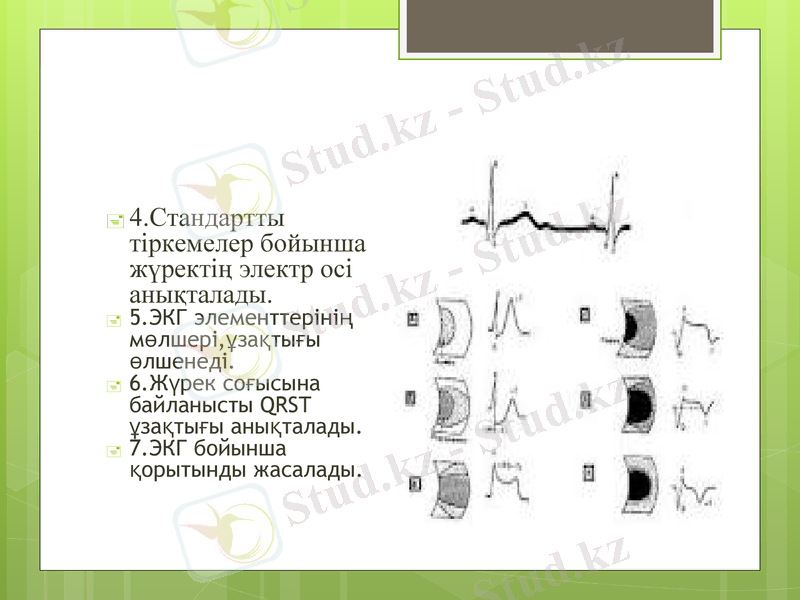

4. Стандартты тіркемелер бойынша жүректің электр осі анықталады.

5. ЭКГ элементтерінің мөлшері, ұзақтығы өлшенеді.

6. Жүрек соғысына байланысты QRST ұзақтығы анықталады.

7. ЭКГ бойынша қорытынды жасалады.

Slide 10 Slide 11

Ірі ошақты жедел миокард инфарктісі

Ірі ошақты миокард инфарктісі тромбозбен немесе тәж артерияларының ұзақ спазмымен сипатталатын, тәждік қан айналымның жедел бұзылыстарында дамиды.

МИ ЭКГ 12 классикалық тіркемеде(3 стандартты, 3 аяқ қолдың күшейтілген тіркемесі және 6 кеуде тіркемесі) .

Slide 12

Ірі ошақты жедел миокард инфарктісі

Ірі ошақты миокард инфарктісі тромбозбен немесе тәж артерияларының ұзақ спазмымен сипатталатын, тәждік қан айналымның жедел бұзылыстарында дамиды.

МИ ЭКГ 12 классикалық тіркемеде(3 стандартты, 3 аяқ қолдың күшейтілген тіркемесі және 6 кеуде тіркемесі) .

Slide 13

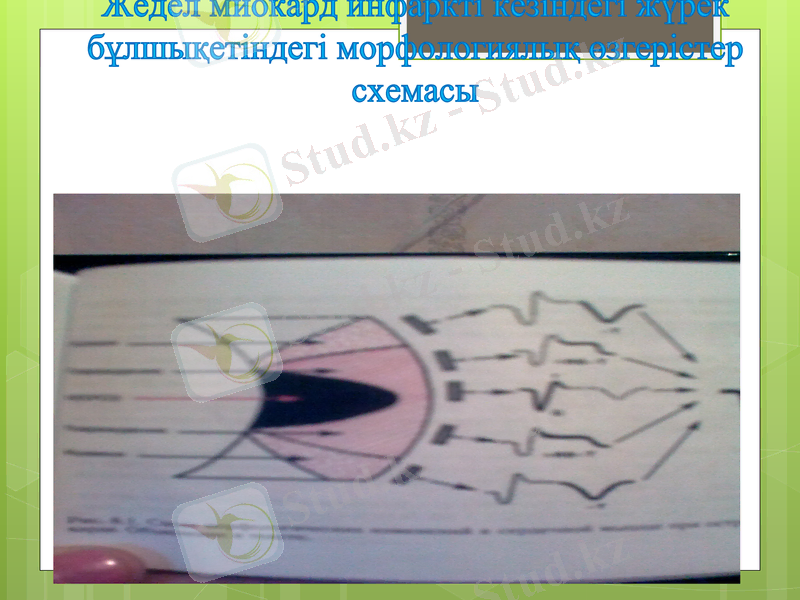

Жедел миокард инфаркті кезіндегі жүрек бұлшықетіндегі морфологиялық өзгерістер схемасы

Slide 14 Slide 15

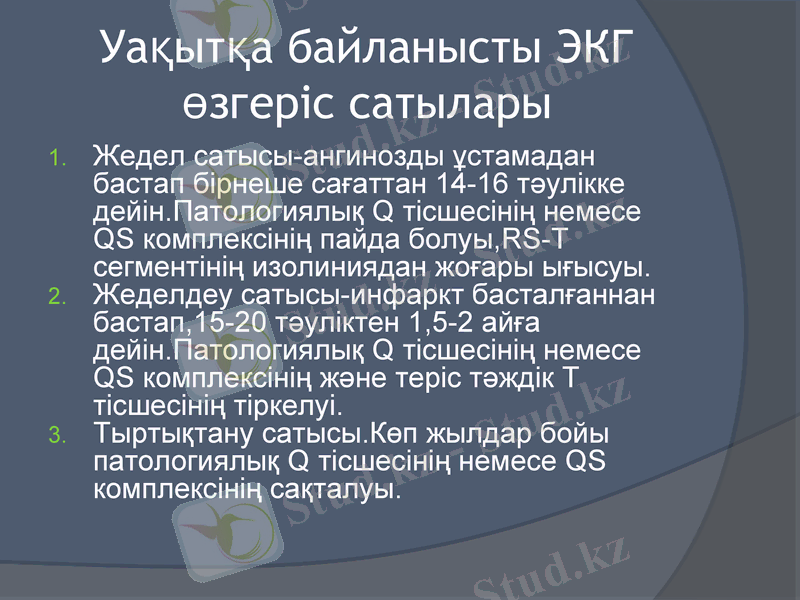

Уақытқа байланысты ЭКГ өзгеріс сатылары

Жедел сатысы-ангинозды ұстамадан бастап бірнеше сағаттан 14-16 тәулікке дейін. Патологиялық Q тісшесінің немесе QS комплексінің пайда болуы, RS-T сегментінің изолиниядан жоғары ығысуы.

Жеделдеу сатысы-инфаркт басталғаннан бастап, 15-20 тәуліктен 1, 5-2 айға дейін. Патологиялық Q тісшесінің немесе QS комплексінің және теріс тәждік T тісшесінің тіркелуі.

Тыртықтану сатысы. Көп жылдар бойы патологиялық Q тісшесінің немесе QS комплексінің сақталуы.

Slide 16

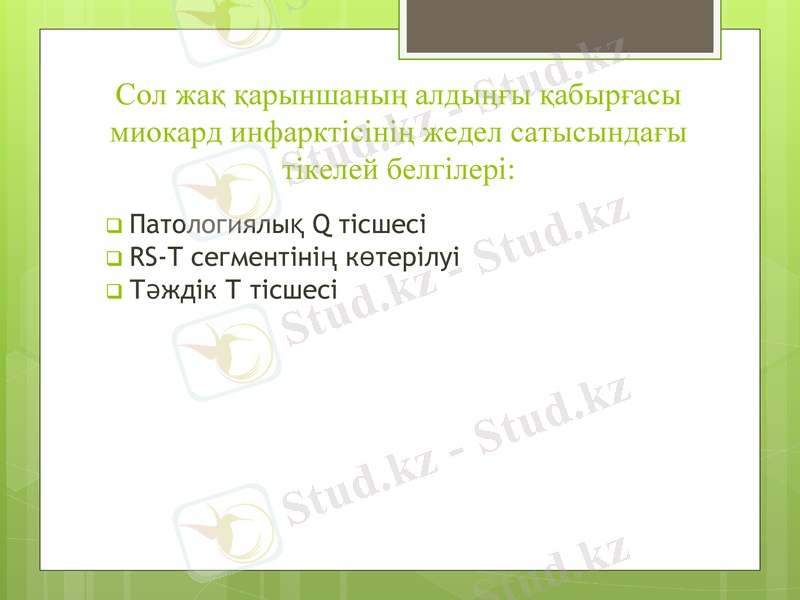

Сол жақ қарыншаның алдыңғы қабырғасы миокард инфарктісінің жедел сатысындағы тікелей белгілері:

Патологиялық Q тісшесі

RS-T сегментінің көтерілуі

Тәждік Т тісшесі

Slide 17

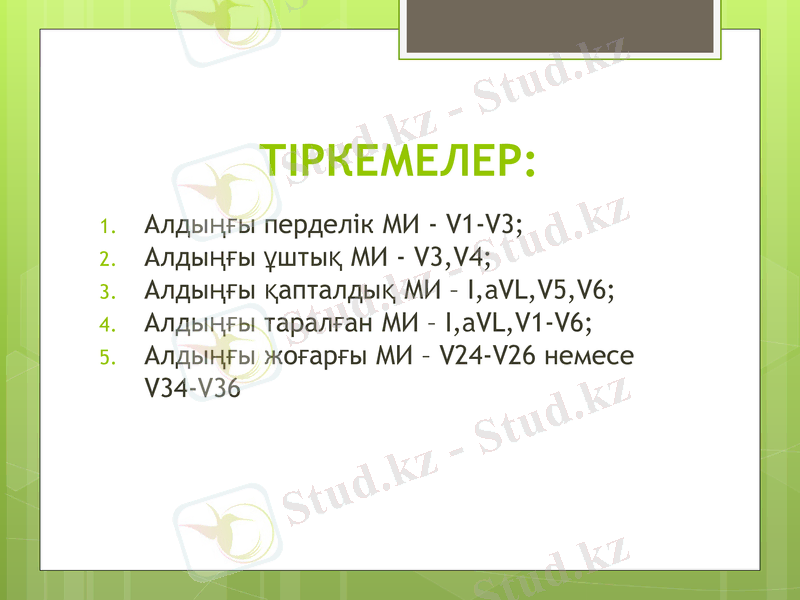

ТІРКЕМЕЛЕР:

Алдыңғы перделік МИ - V1-V3;

Алдыңғы ұштық МИ - V3, V4;

Алдыңғы қапталдық МИ - I, aVL, V5, V6;

Алдыңғы таралған МИ - I, aVL, V1-V6;

Алдыңғы жоғарғы МИ - V24-V26 немесе V34-V36

Slide 18

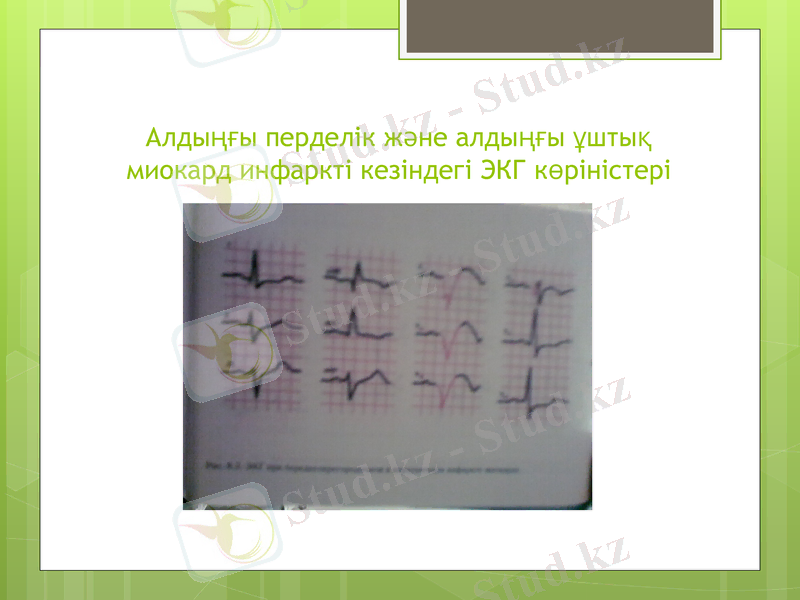

Алдыңғы перделік және алдыңғы ұштық миокард инфаркті кезіндегі ЭКГ көріністері

Slide 19

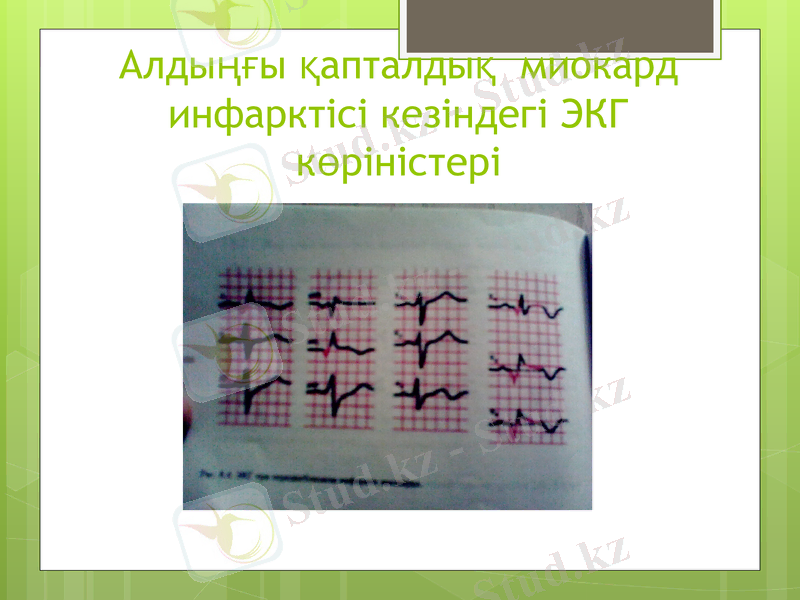

Алдыңғы қапталдық миокард инфарктісі кезіндегі ЭКГ көріністері

Slide 20

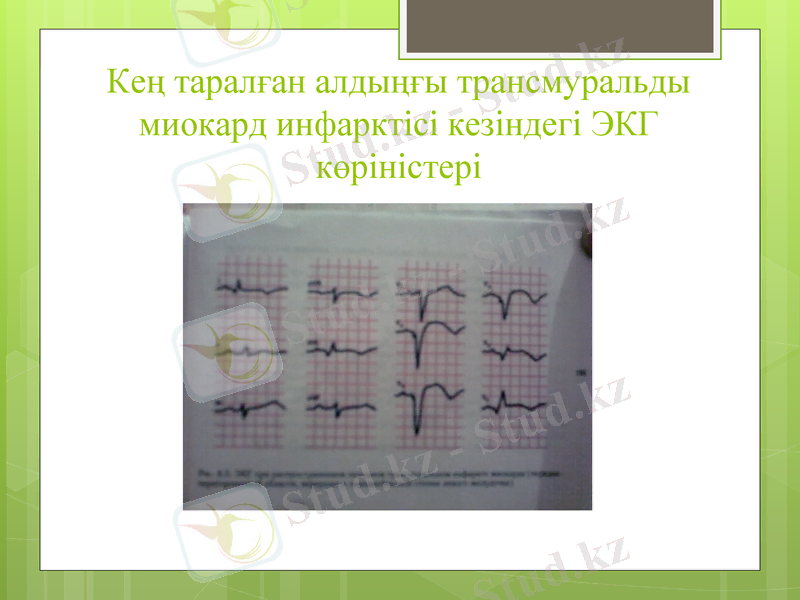

Кең таралған алдыңғы трансмуральды миокард инфарктісі кезіндегі ЭКГ көріністері

Slide 21

Сол жақ қарыншаның артқы қабырғасы миокард инфарктісінің тікелей белгілері келесі тіркемелерде анықталады:

Артқы көкеттік МИ - III, aVF, II;

Артқы базальды МИ - V7 V9;

Артқы қапталдық МИ-V5, V6, III, aVF;

Артқы таралған МИ-III, aVF, II, V5, V6, V7-V9;

Q тісшесі амплитудасның өсуі және Т тісшесінің пайда болуы.

Slide 22

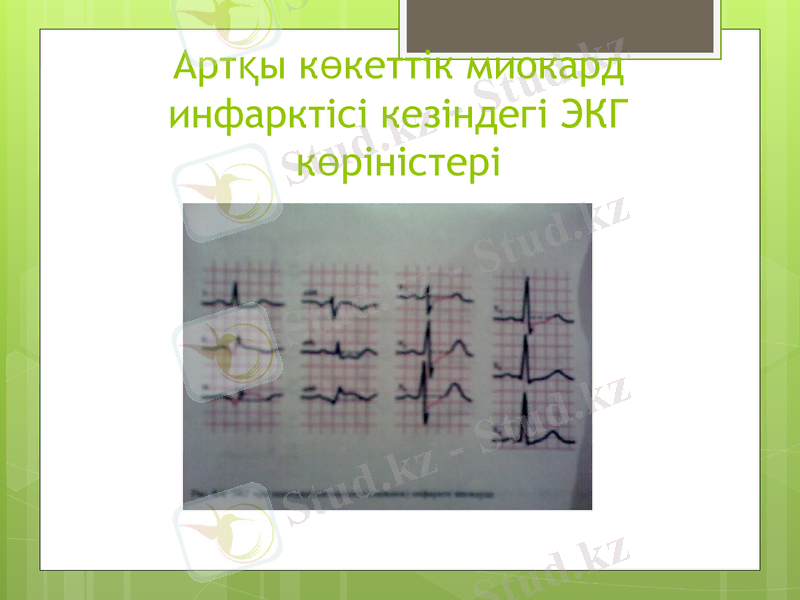

Артқы көкеттік миокард инфарктісі кезіндегі ЭКГ көріністері

Slide 23

Артқы базальды миокард инфарктісі кезіндегі ЭКГ көріністері

Slide 24

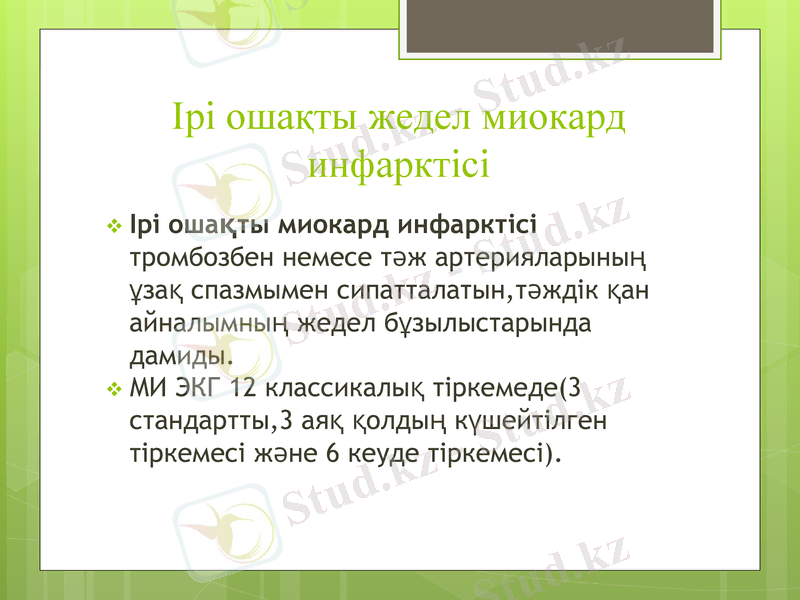

Ірі ошақты жедел миокард инфарктісі

Ірі ошақты миокард инфарктісі тромбозбен немесе тәж артерияларының ұзақ спазмымен сипатталатын, тәждік қан айналымның жедел бұзылыстарында дамиды.

МИ ЭКГ 12 классикалық тіркемеде(3 стандартты, 3 аяқ қолдың күшейтілген тіркемесі және 6 кеуде тіркемесі) .

Slide 25

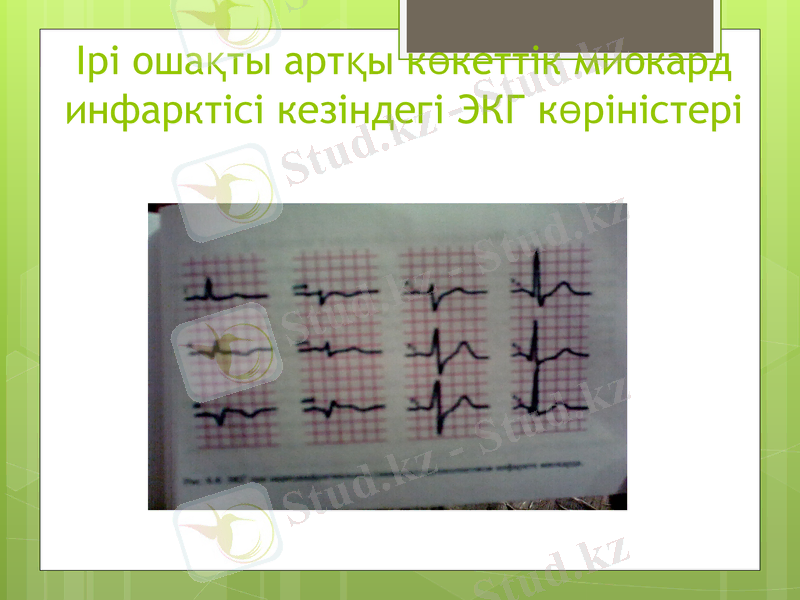

Ірі ошақты артқы көкеттік миокард инфарктісі кезіндегі ЭКГ көріністері

Slide 26

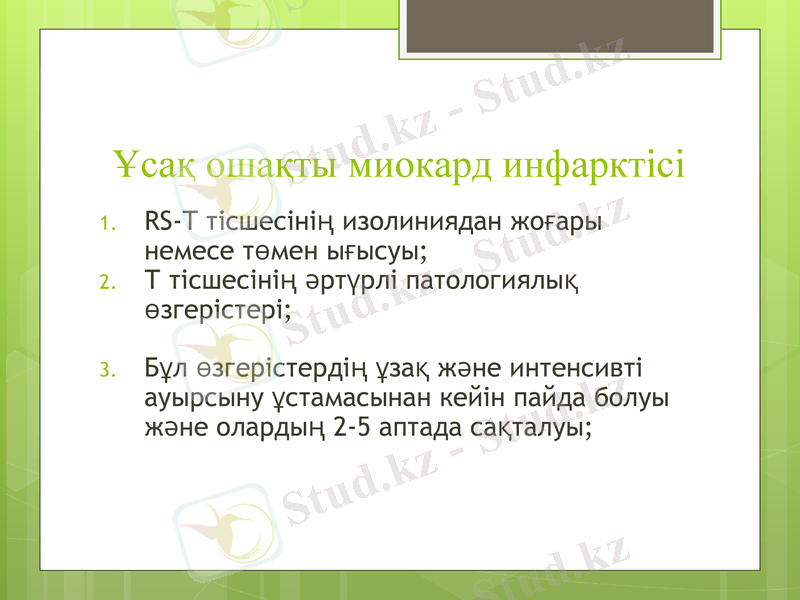

Ұсақ ошақты миокард инфарктісі

RS-T тісшесінің изолиниядан жоғары немесе төмен ығысуы;

Т тісшесінің әртүрлі патологиялық өзгерістері;

Бұл өзгерістердің ұзақ және интенсивті ауырсыну ұстамасынан кейін пайда болуы және олардың 2-5 аптада сақталуы;

Slide 27

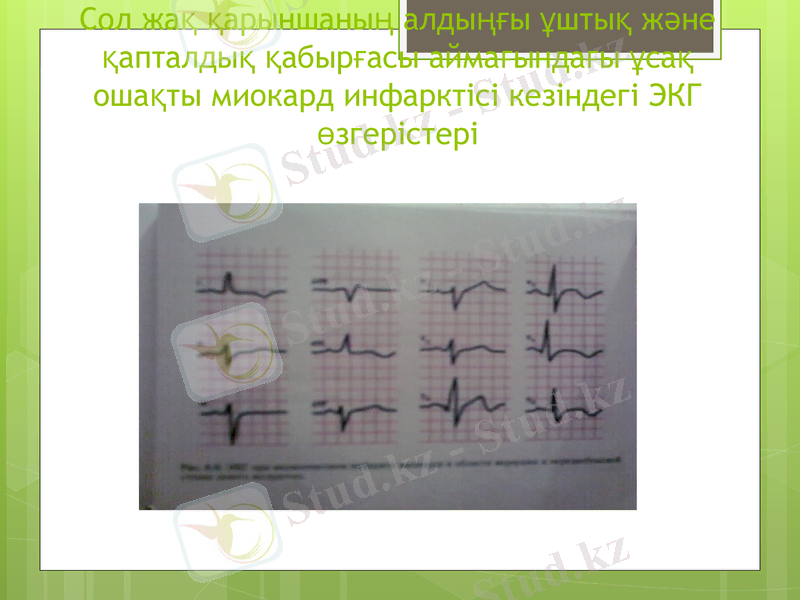

Сол жақ қарыншаның алдыңғы ұштық және қапталдық қабырғасы аймағындағы ұсақ ошақты миокард инфарктісі кезіндегі ЭКГ өзгерістері

Slide 28

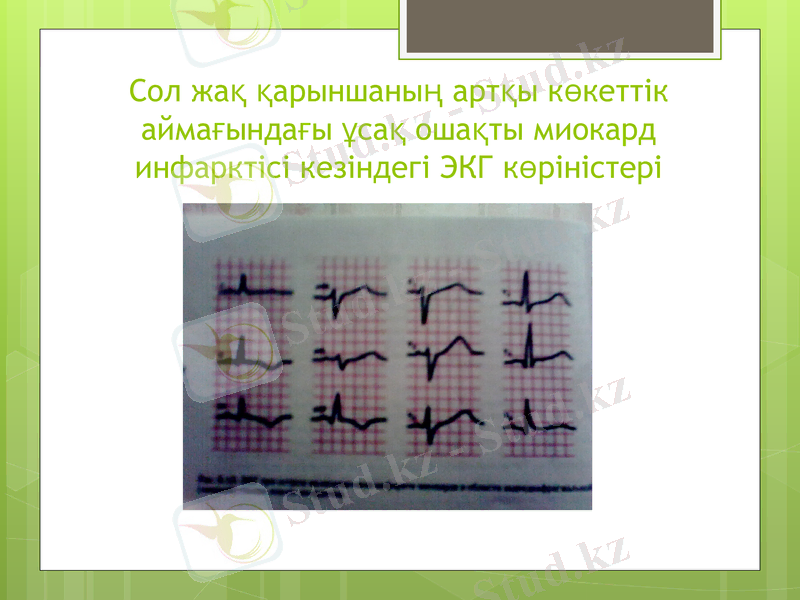

Сол жақ қарыншаның артқы көкеттік аймағындағы ұсақ ошақты миокард инфарктісі кезіндегі ЭКГ көріністері

Slide 29

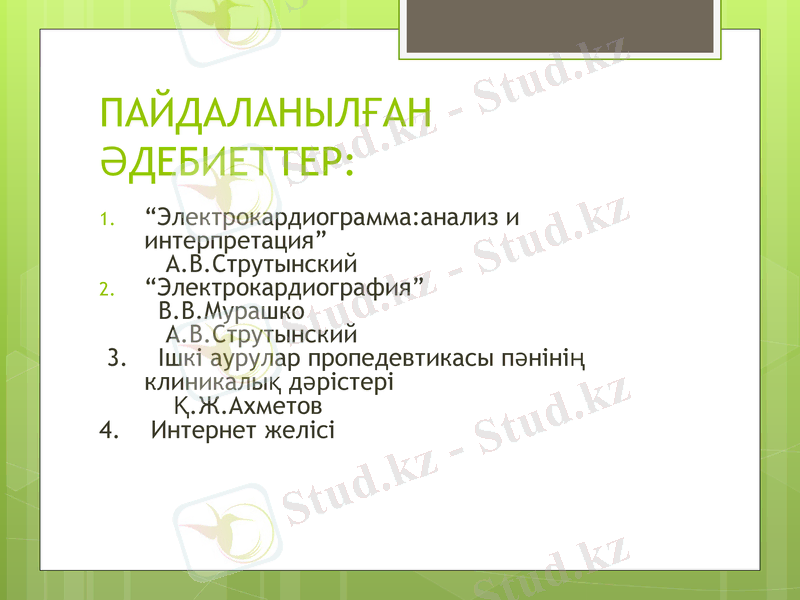

ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР:

“Электрокардиограмма:анализ и интерпретация”

А. В. Струтынский

“Электрокардиография”

В. В. Мурашко

А. В. Струтынский

3. Ішкі аурулар пропедевтикасы пәнінің клиникалық дәрістері

Қ. Ж. Ахметов

4. Интернет желісі
