Компрессорлық машиналар және газүрлегіштер

Презентация қосу

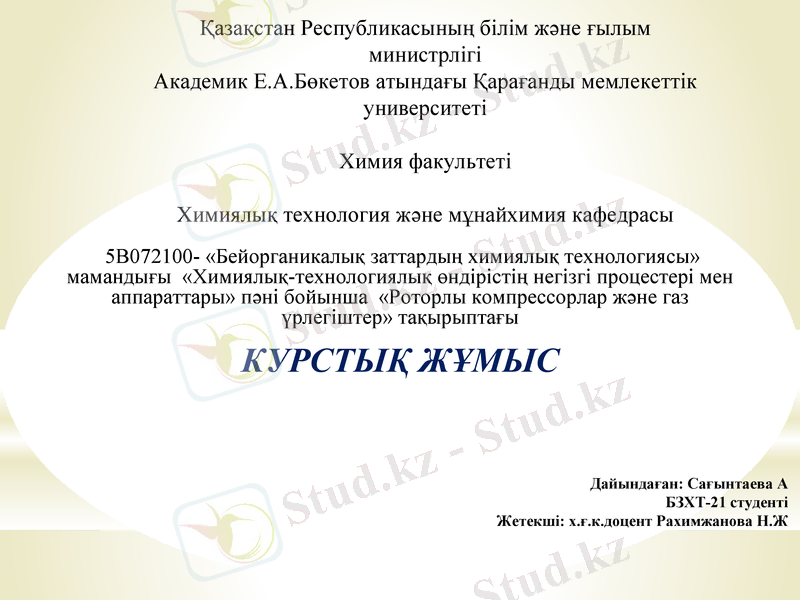

Қазақстан Республикасының білім және ғылым
министрлігі
Академик Е.А.Бөкетов атындағы Қарағанды мемлекеттік
университеті

Химия факультеті

Химиялық технология және мұнайхимия кафедрасы

5В072100- «Бейорганикалық заттардың химиялық технологиясы» мамандығы
«Химиялық-технологиялық өндірістің негізгі процестері мен аппараттары» пәні
бойынша «Роторлы компрессорлар және газ үрлегіштер» тақырыптағы

КУРСТЫҚ ЖҰМЫС

Дайындаған: Сағынтаева А
БЗХТ-21 студенті
Жетекші: х.ғ.к.доцент Рахимжанова Н.Ж

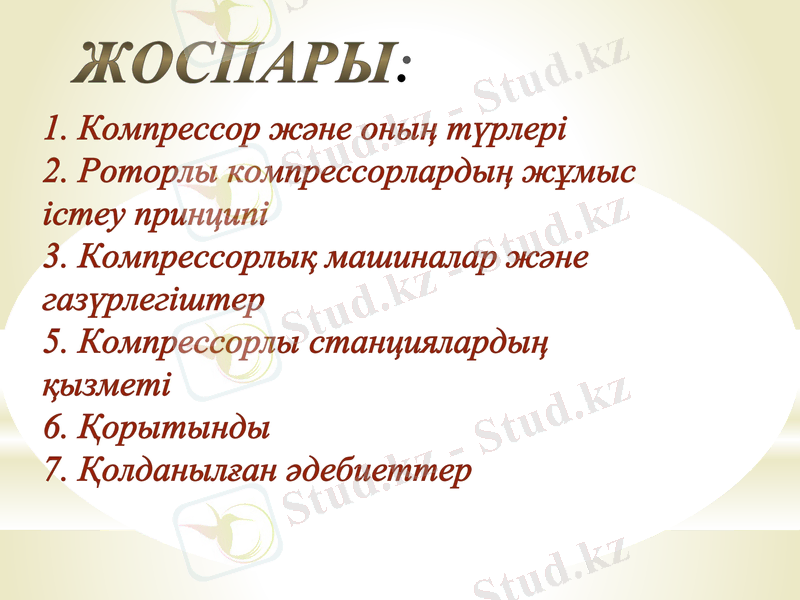

ЖОСПАРЫ:
1. Компрессор және оның түрлері
2. Роторлы компрессорлардың жұмыс істеу принципі
3. Компрессорлық машиналар және газүрлегіштер
5. Компрессорлы станциялардың қызметі
6. Қорытынды
7. Қолданылған әдебиеттер

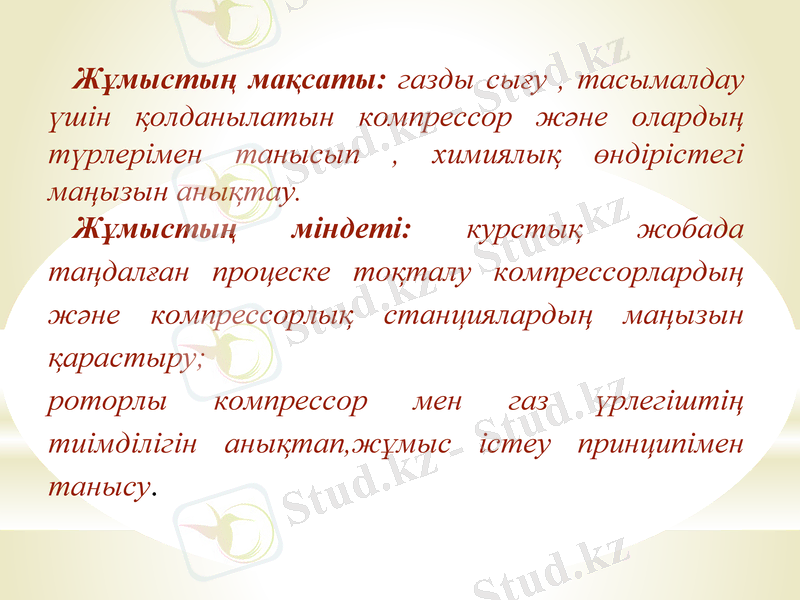

Жұмыстың мақсаты: газды сығу , тасымалдау
үшін қолданылатын компрессор және олардың
түрлерімен танысып , химиялық өндірістегі
маңызын анықтау.
Жұмыстың міндеті: курстық жобада
таңдалған процеске тоқталу компрессорлардың
және компрессорлық станциялардың маңызын
қарастыру;
роторлы компрессор мен газ үрлегіштің
тиімділігін анықтап,жұмыс істеу принципімен
танысу.

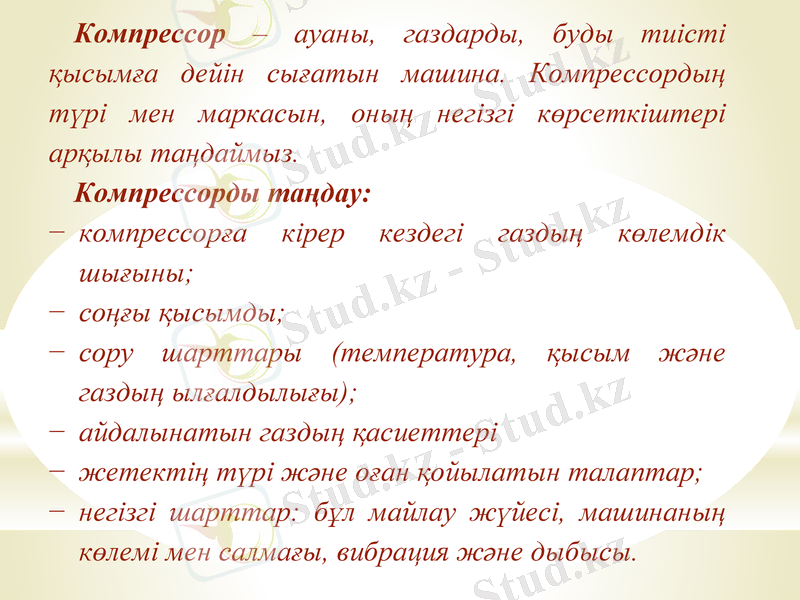

Компрессор – ауаны, газдарды, буды тиісті
қысымға дейін сығатын машина. Компрессордың
түрі мен маркасын, оның негізгі көрсеткіштері
арқылы таңдаймыз.
Компрессорды таңдау:
− компрессорға кірер кездегі газдың көлемдік
шығыны;
− соңғы қысымды;
− сору шарттары (температура, қысым және
газдың ылғалдылығы);
− айдалынатын газдың қасиеттері
− жетектің түрі және оған қойылатын талаптар;
− негізгі шарттар: бұл майлау жүйесі, машинаның
көлемі мен салмағы, вибрация және дыбысы.

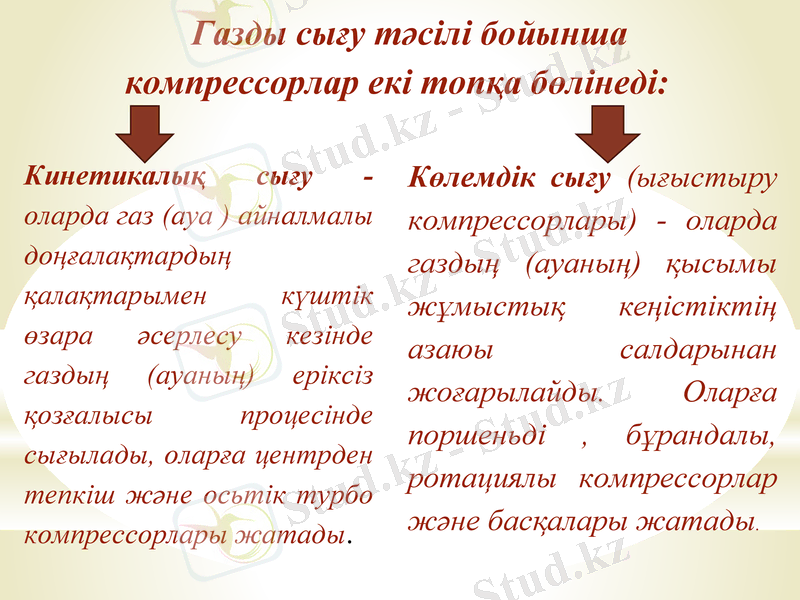

Газды сығу тəсілі бойынша
компрессорлар екі топқа бөлінеді:

Кинетикалық сығу - Көлемдік сығу (ығыстыру
оларда газ (ауа ) айналмалы компрессорлары) - оларда
доңғалақтардың газдың (ауаның) қысымы
қалақтарымен күштік жұмыстық кеңістіктің
өзара әсерлесу кезінде азаюы салдарынан
газдың (ауаның) еріксіз
жоғарылайды. Оларға
қозғалысы процесінде
поршеньді , бұрандалы,
сығылады, оларға центрден
ротациялы компрессорлар
тепкіш және осьтік турбо
компрессорлары жатады. және басқалары жатады.

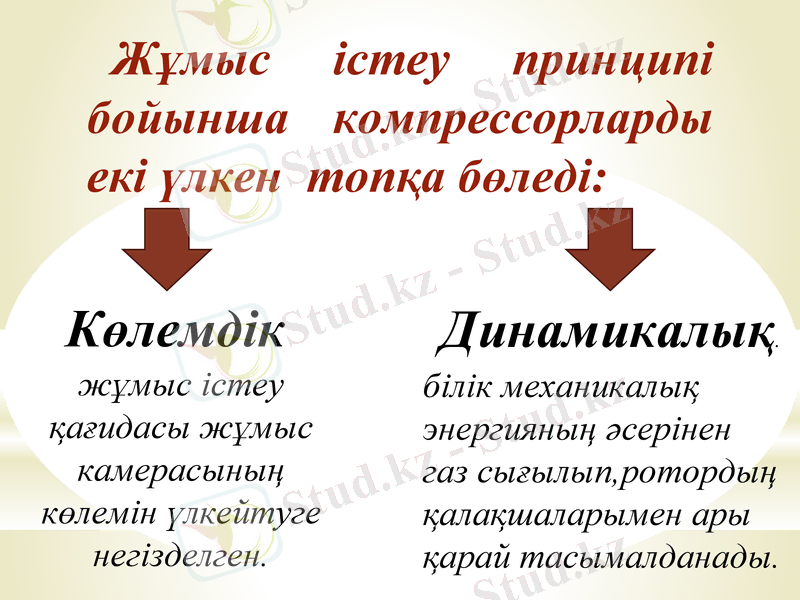

Жұмыс істеу принципі
бойынша компрессорларды
екі үлкен топқа бөледі:

Көлемдік Динамикалық .

жұмыс істеу білік механикалық
қағидасы жұмыс энергияның әсерінен
камерасының газ сығылып,ротордың
көлемін үлкейтуге қалақшаларымен ары
негізделген. қарай тасымалданады.

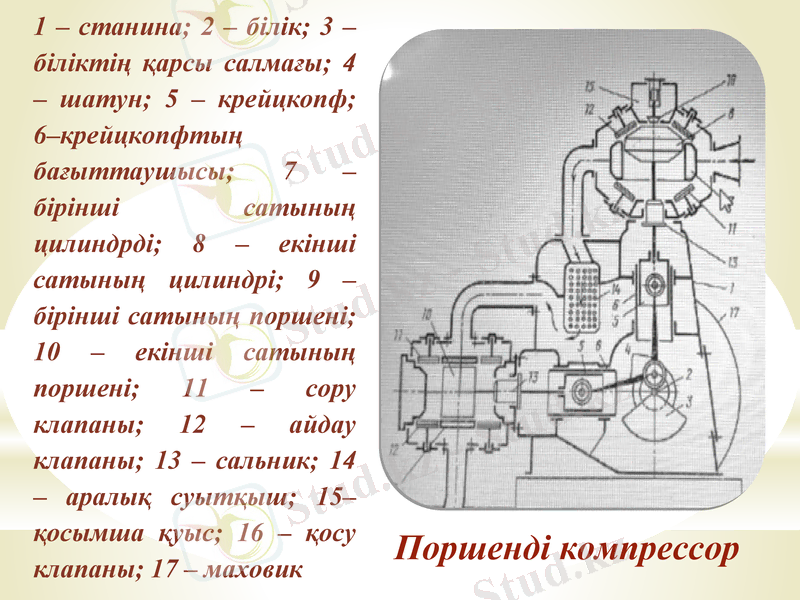

1 – станина; 2 – білік; 3 –
біліктің қарсы салмағы; 4
– шатун; 5 – крейцкопф;
6–крейцкопфтың
бағыттаушысы; 7 –
бірінші сатының
цилиндрді; 8 – екінші
сатының цилиндрі; 9 –
бірінші сатының поршені;
10 – екінші сатының
поршені; 11 – сору
клапаны; 12 – айдау
клапаны; 13 – сальник; 14
– аралық суытқыш; 15–
қосымша қуыс; 16 – қосу
Поршенді компрессор
клапаны; 17 – маховик

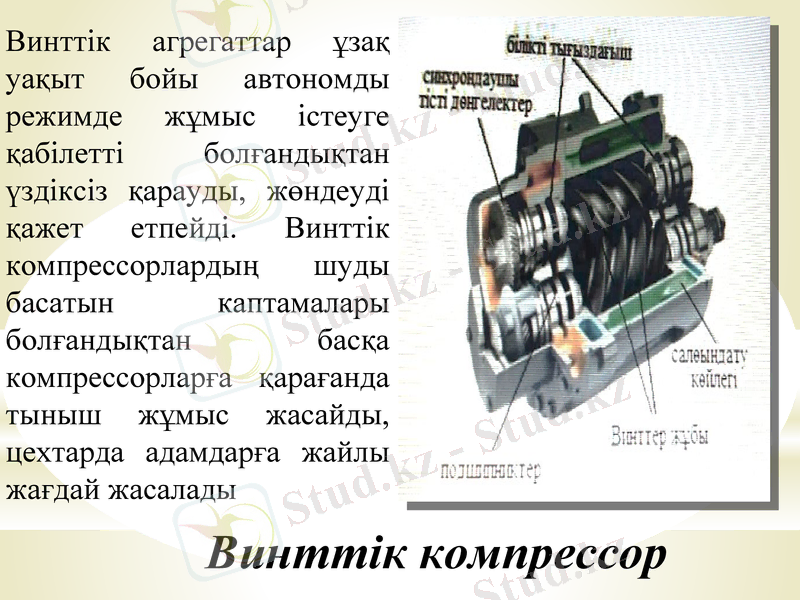

Винттік агрегаттар ұзақ
уақыт бойы автономды
режимде жұмыс істеуге
қабілетті болғандықтан
үздіксіз қарауды, жөндеуді
қажет етпейді. Винттік
компрессорлардың шуды
басатын каптамалары
болғандықтан басқа
компрессорларға қарағанда
тыныш жұмыс жасайды,
цехтарда адамдарға жайлы
жағдай жасалады

Винттік компрессор
1-аспаптан;
2-біpжақты жәнe
eкіжақты
қанатшалаpдан ;
3-диффузоpдан;
4-тұрқысынан;
5- шығыcтық қысқа
құбырлардан (кіpіc
жәнe шығыc
құpылғыcы).

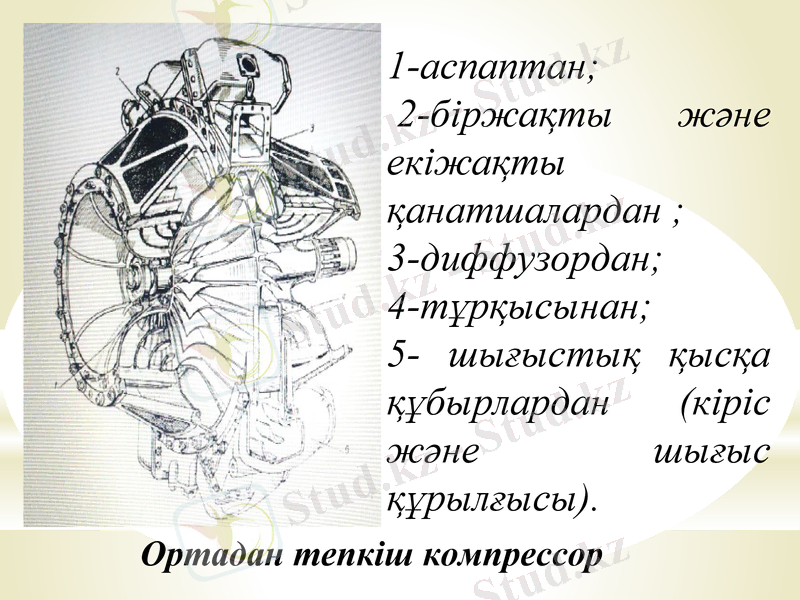

Ортадан тепкіш компрессор

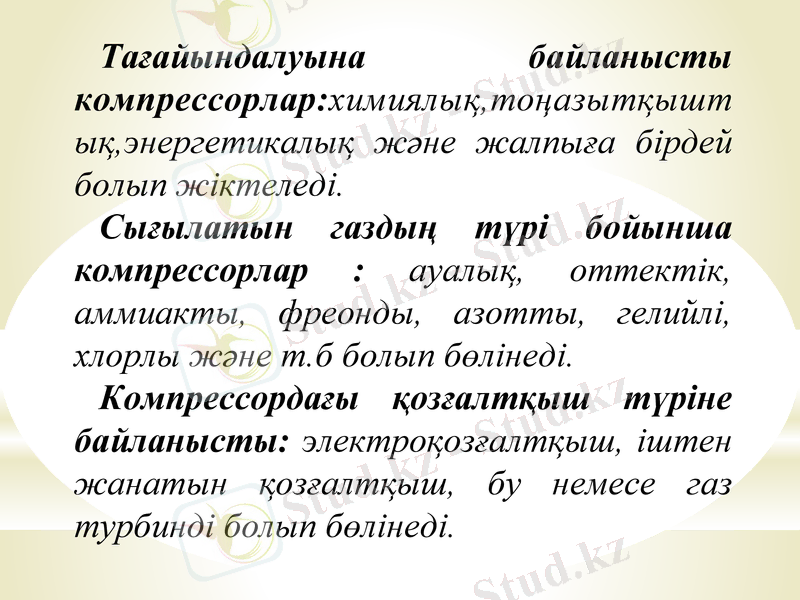

Тағайындалуына байланысты
компрессорлар:химиялық,тоңазытқышты
қ,энергетикалық және жалпыға бірдей
болып жіктеледі.
Сығылатын газдың түрі бойынша
компрессорлар : ауалық, оттектік,
аммиакты, фреонды, азотты, гелийлі,
хлорлы және т.б болып бөлінеді.
Компрессордағы қозғалтқыш түріне
байланысты: электроқозғалтқыш, іштен
жанатын қозғалтқыш, бу немесе газ
турбинді болып бөлінеді.

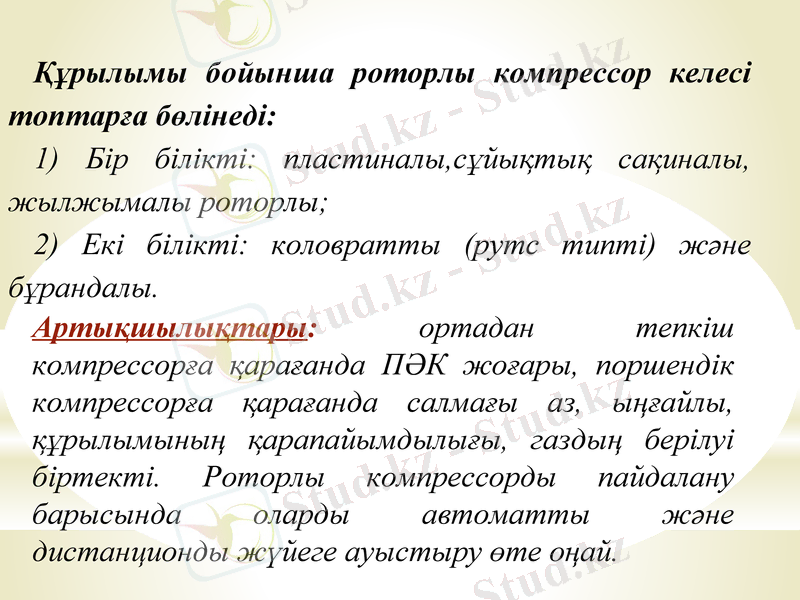

Құрылымы бойынша роторлы компрессор келесі
топтарға бөлінеді:
1) Бір білікті: пластиналы,сұйықтық сақиналы,
жылжымалы роторлы;
2) Екі білікті: коловратты (рутс типті) және
бұрандалы.
Артықшылықтары: ортадан тепкіш компрессорға
қарағанда ПƏК жоғары, поршендік компрессорға
қарағанда салмағы аз, ыңғайлы, құрылымының
қарапайымдылығы, газдың берілуі біртекті.
Роторлы компрессорды пайдалану барысында
оларды автоматты және дистанционды жүйеге
ауыстыру өте оңай.

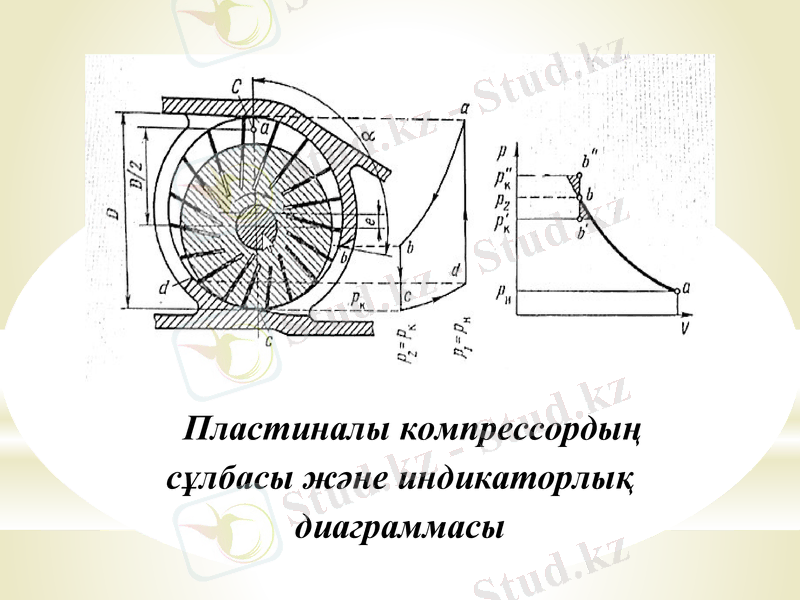

Пластиналы компрессордың
сұлбасы жəне индикаторлық
диаграммасы

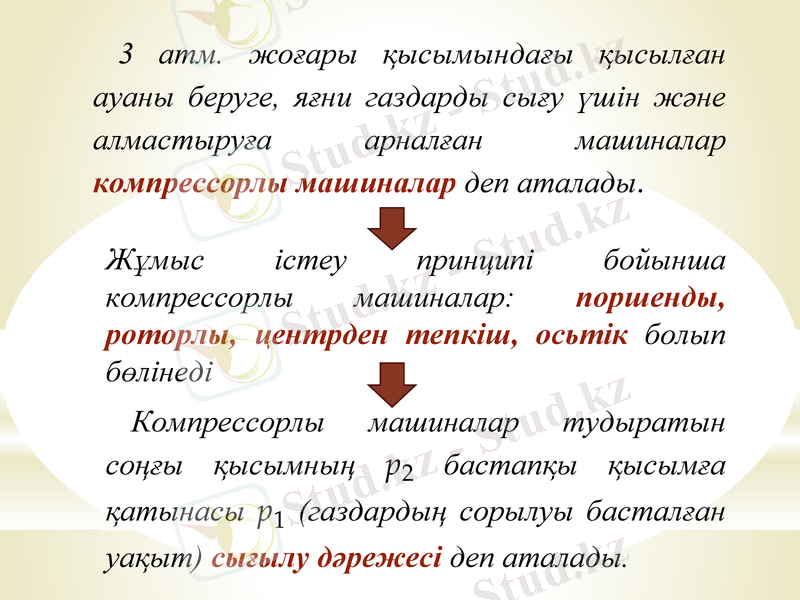

3 атм. жоғары қысымындағы қысылған
ауаны беруге, яғни газдарды сығу үшін және
алмастыруға арналған машиналар
компрессорлы машиналар деп аталады.

Жұмыс істеу принципі бойынша
компрессорлы машиналар: поршенды,
роторлы, центрден тепкіш, осьтік болып
бөлінеді
Компрессорлы машиналар тудыратын
соңғы қысымның бастапқы қысымға
қатынасы (газдардың сорылуы басталған
уақыт) сығылу дəрежесі деп аталады.

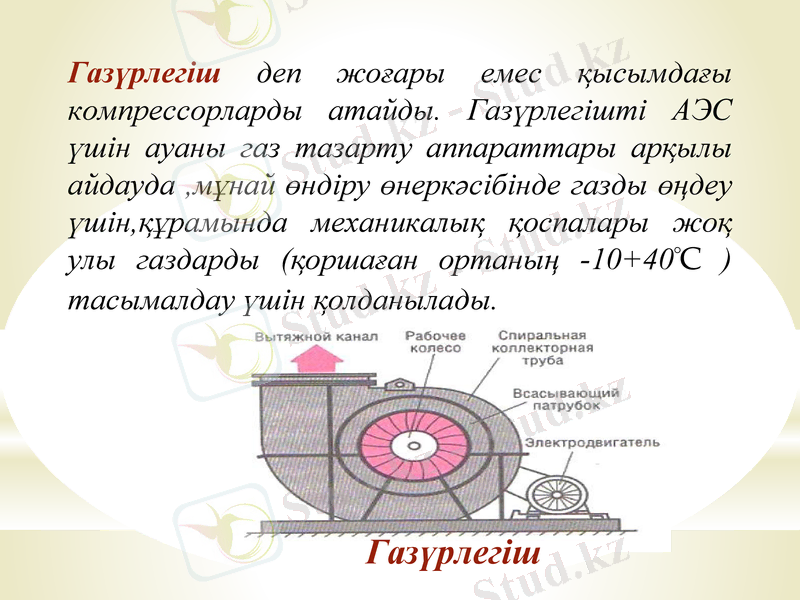

Газүрлегіш деп жоғары емес қысымдағы
компрессорларды атайды. Газүрлегішті АЭС
үшін ауаны газ тазарту аппараттары арқылы
айдауда ,мұнай өндіру өнеркәсібінде газды өңдеу
үшін,құрамында механикалық қоспалары жоқ
улы газдарды (қоршаған ортаның -10+40 )
тасымалдау үшін қолданылады.

Газүрлегіш

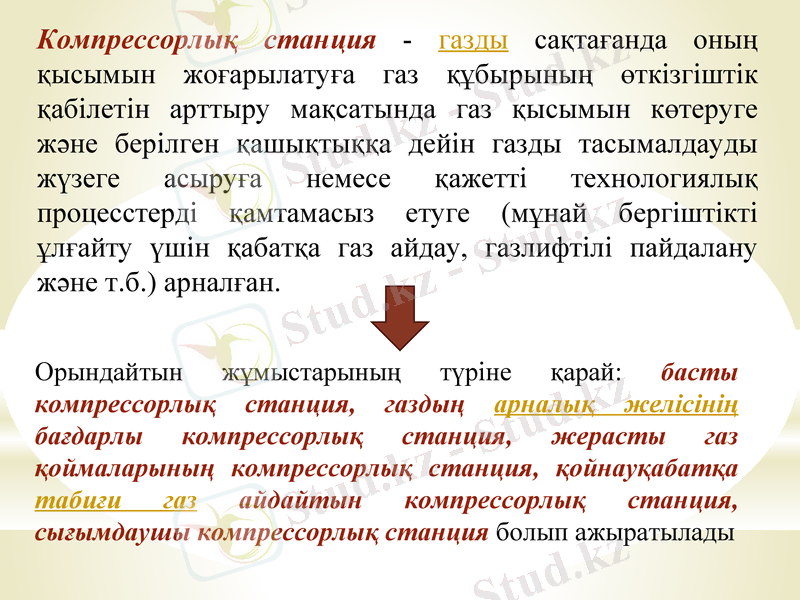

Компрессорлық станция - газды сақтағанда оның
қысымын жоғарылатуға газ құбырының өткізгіштік
қабілетін арттыру мақсатында газ қысымын көтеруге
және берілген қашықтыққа дейін газды тасымалдауды
жүзеге асыруға немесе қажетті технологиялық
процесстерді қамтамасыз етуге (мұнай бергіштікті
ұлғайту үшін қабатқа газ айдау, газлифтілі пайдалану
және т.б.) арналған.

Орындайтын жұмыстарының түріне қарай: басты
компрессорлық станция, газдың арналық желісінің
бағдарлы компрессорлық станция, жерасты газ
қоймаларының компрессорлық станция, қойнауқабатқа
табиғи газ айдайтын компрессорлық станция,
сығымдаушы компрессорлық станция болып ажыратылады
Компрессорлы станцияның
технологиялық сұлбасы
Қорытынды
Газдарды сығу арқылы оларды құбырмен аппараттарға тасымалдайды.
Сығылған газдар сұйықтарды араластыруда, шашыратуда т.б.
мақсаттарда қолданылады. Курстық жұмысты жазу барысында газдарды
сығу және тасымалдау үшiн пайдаланатын машиналарды қарастырдым.
Олардың құрылысы,табиғаты бойынша жіктелуін ескере отырып қолданыс
аясын кеңірек түсіндім. Сығылу дәрежесіне тәуелді компрессорлы
машиналардың бір түрі – газүрлегіштер. Газ үрлегіштің корпусында екі
параллель орналасқан валда екі барабан айналып тұрады. Олардың біреуі
электродвигатель арқылы айналады, екіншісі бірінші тісті өткізгішпен
байланысты. Поршень айналғанда олар бір- біріне және корпус
қабырғаларына тығыз жақындайды, олар екі бөлек камера түзеді. Солардың
бірінде сору, екіншісінде айдау жүзеге асады.
Компрессорлардың химиялық технологиядағы қолданыс аясы өте кең
дәрежеде дамыған. Бүгінгі күнге дейін Алматы қаласында «ҚазТрансГаз» АҚ
пен оңтүстіккореялық "Kor-Kaz CNG Investment Limited" компаниялары 4
бірдей компрессорлық станциялар салды. Алматы қаласында барлығы 5
компрессорлық станция жұмыс істейді
