ЖТБ ұйымдастыру


Slide 1

Лекция № 30

ЖТБ желісін ұйымдастыру үшін сымсыз технологияларды пайдалану

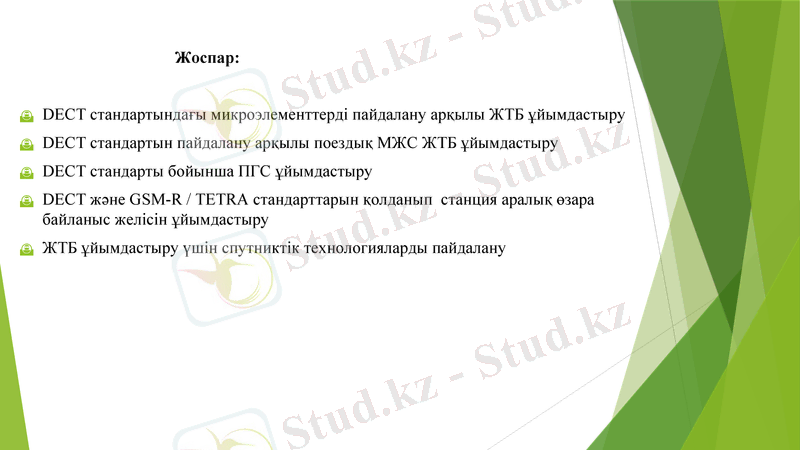

Slide 2

Жоспар:

DECT стандартындағы микроэлементтерді пайдалану арқылы ЖТБ ұйымдастыру

DECT стандартын пайдалану арқылы поездық МЖС ЖТБ ұйымдастыру

DECT стандарты бойынша ПГС ұйымдастыру

DECT және GSM-R / TETRA стандарттарын қолданып станция аралық өзара байланыс желісін ұйымдастыру

ЖТБ ұйымдастыру үшін спутниктік технологияларды пайдалану

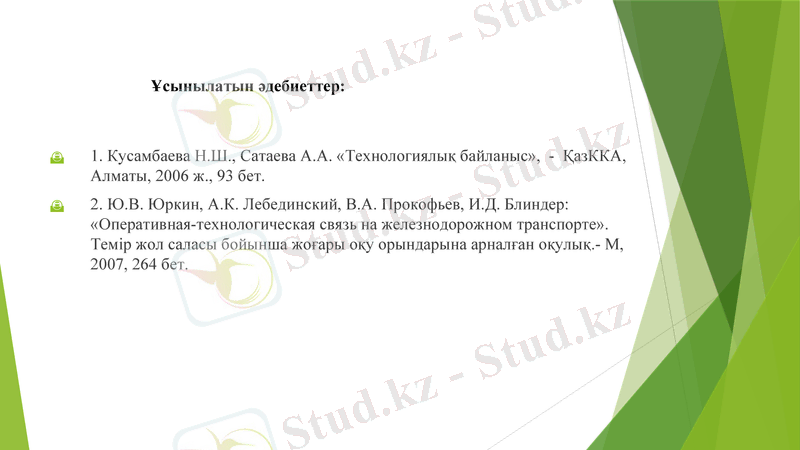

Slide 3

Ұсынылатын әдебиеттер:

1. Кусамбаева Н. Ш., Сатаева А. А. «Технологиялық байланыс», - ҚазККА, Алматы, 2006 ж., 93 бет.

2. Ю. В. Юркин, А. К. Лебединский, В. А. Прокофьев, И. Д. Блиндер: «Оперативная-технологическая связь на железнодорожном транспорте». Темір жол саласы бойынша жоғары оқу орындарына арналған оқулық. - М, 2007, 264 бет.

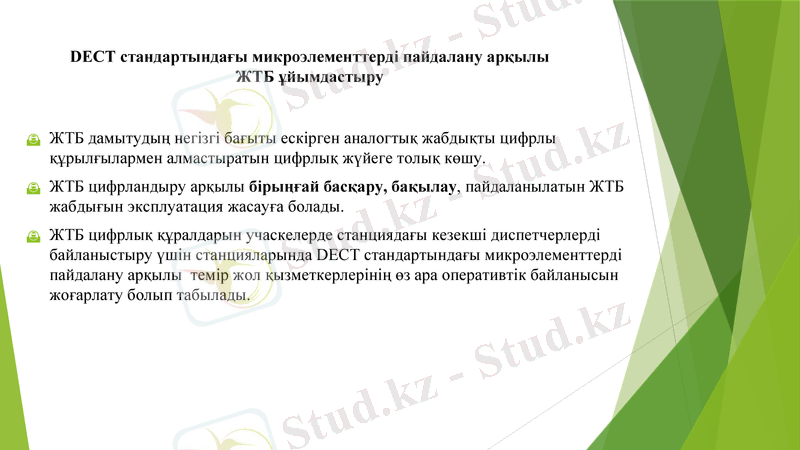

Slide 4

DECT стандартындағы микроэлементтерді пайдалану арқылы ЖТБ ұйымдастыру

ЖТБ дамытудың негізгі бағыты ескірген аналогтық жабдықты цифрлы құрылғылармен алмастыратын цифрлық жүйеге толық көшу.

ЖТБ цифрландыру арқылы бірыңғай басқару, бақылау, пайдаланылатын ЖТБ жабдығын эксплуатация жасауға болады.

ЖТБ цифрлық құралдарын учаскелерде станциядағы кезекші диспетчерлерді байланыстыру үшін станцияларында DECT стандартындағы микроэлементтерді пайдалану арқылы темір жол қызметкерлерінің өз ара оперативтік байланысын жоғарлату болып табылады.

Slide 5

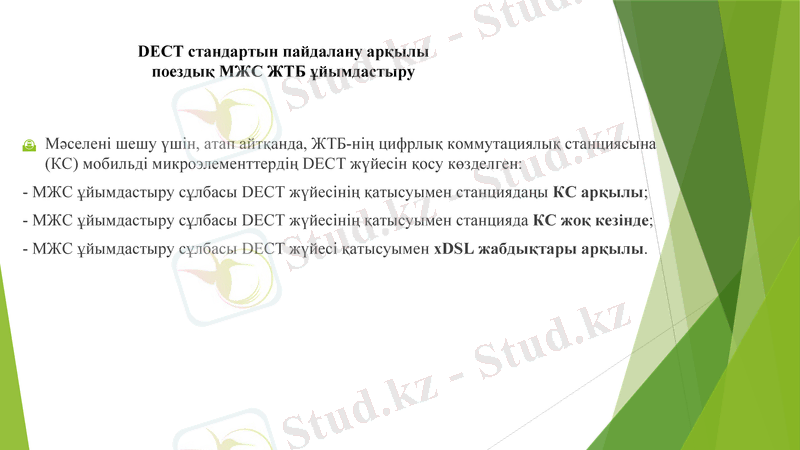

DECT стандартын пайдалану арқылы поездық МЖС ЖТБ ұйымдастыру

Мәселені шешу үшін, атап айтқанда, ЖТБ-нің цифрлық коммутациялық станциясына (КС) мобильді микроэлементтердің DECT жүйесін қосу көзделген:

- МЖС ұйымдастыру сұлбасы DECT жүйесінің қатысуымен станциядаңы КС арқылы;

- МЖС ұйымдастыру сұлбасы DECT жүйесінің қатысуымен станцияда КС жоқ кезінде;

- МЖС ұйымдастыру сұлбасы DECT жүйесі қатысуымен хDSL жабдықтары арқылы.

Slide 6

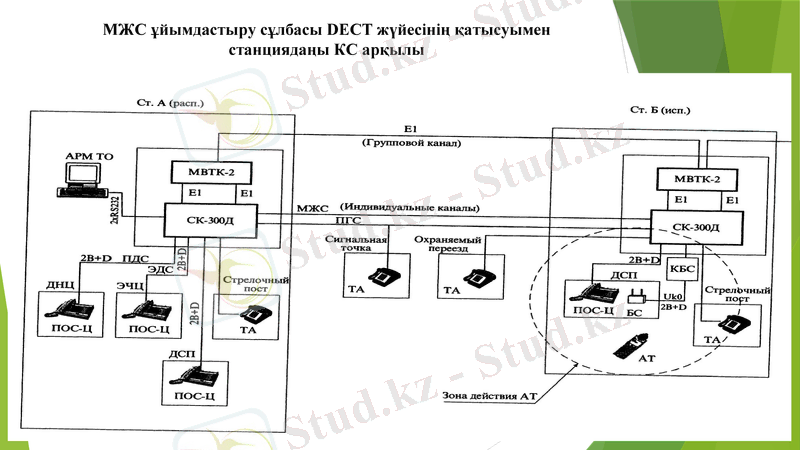

МЖС ұйымдастыру сұлбасы DECT жүйесінің қатысуымен станциядаңы КС арқылы

Slide 7

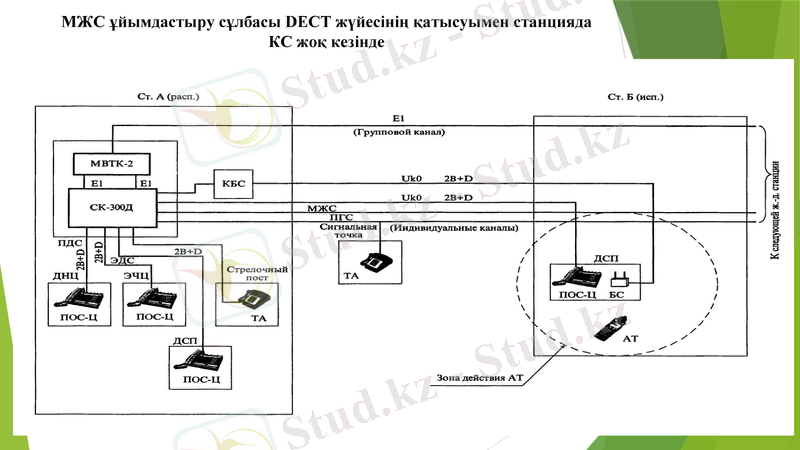

МЖС ұйымдастыру сұлбасы DECT жүйесінің қатысуымен станцияда КС жоқ кезінде

Slide 8

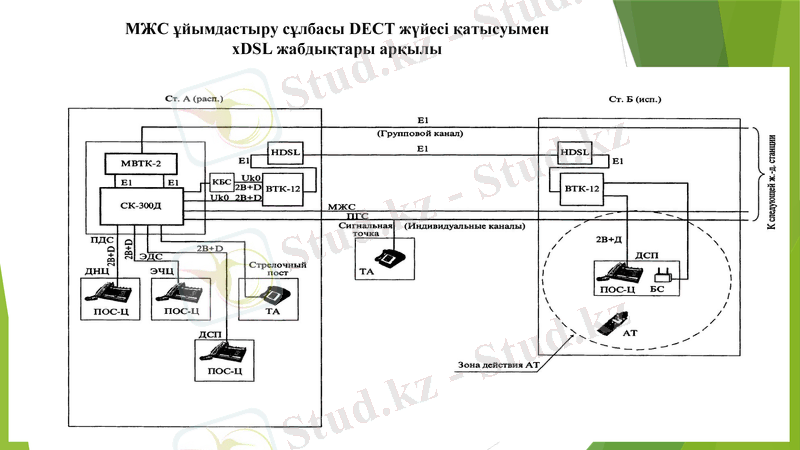

МЖС ұйымдастыру сұлбасы DECT жүйесі қатысуымен хDSL жабдықтары арқылы

Slide 9

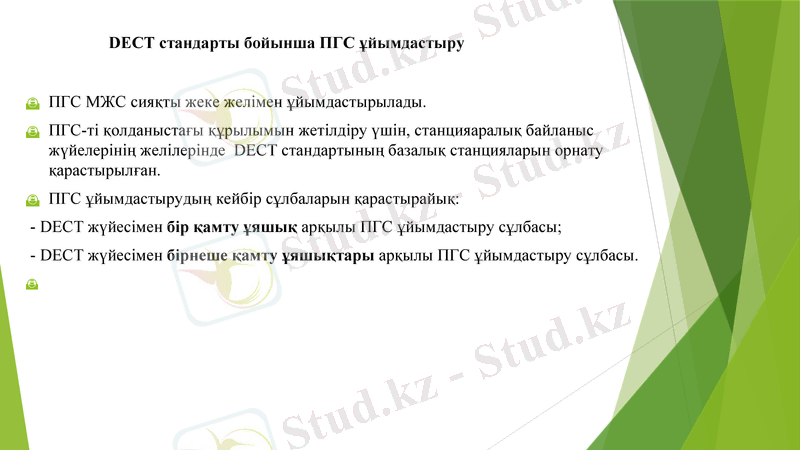

DECT стандарты бойынша ПГС ұйымдастыру

ПГС МЖС сияқты жеке желімен ұйымдастырылады.

ПГС-ті қолданыстағы құрылымын жетілдіру үшін, станцияаралық байланыс жүйелерінің желілерінде DECT стандартының базалық станцияларын орнату қарастырылған.

ПГС ұйымдастырудың кейбір сұлбаларын қарастырайық:

- DECT жүйесімен бір қамту ұяшық арқылы ПГС ұйымдастыру сұлбасы;

- DECT жүйесімен бірнеше қамту ұяшықтары арқылы ПГС ұйымдастыру сұлбасы.

Slide 10

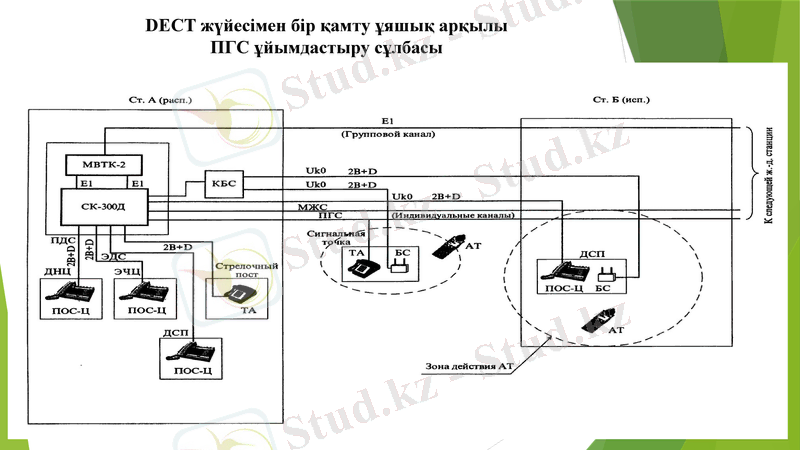

DECT жүйесімен бір қамту ұяшық арқылы ПГС ұйымдастыру сұлбасы

Slide 11

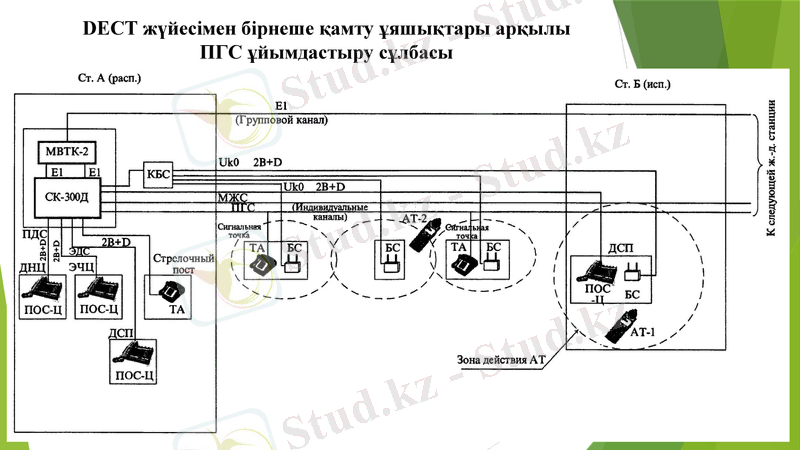

DECT жүйесімен бірнеше қамту ұяшықтары арқылы ПГС ұйымдастыру сұлбасы

Slide 12

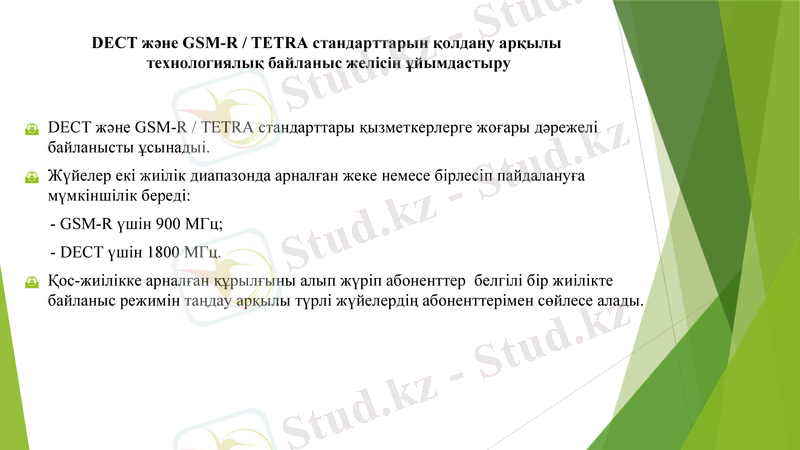

DECT және GSM-R / TETRA стандарттарын қолдану арқылы технологиялық байланыс желісін ұйымдастыру

DECT және GSM-R / TETRA стандарттары қызметкерлерге жоғары дәрежелі байланысты ұсынадыі.

Жүйелер екі жиілік диапазонда арналған жеке немесе бірлесіп пайдалануға мүмкіншілік береді:

- GSM-R үшін 900 МГц;

- DECT үшін 1800 МГц.

Қос-жиілікке арналған құрылғыны алып жүріп абоненттер белгілі бір жиілікте байланыс режимін таңдау арқылы түрлі жүйелердің абоненттерімен сөйлесе алады.

Slide 13

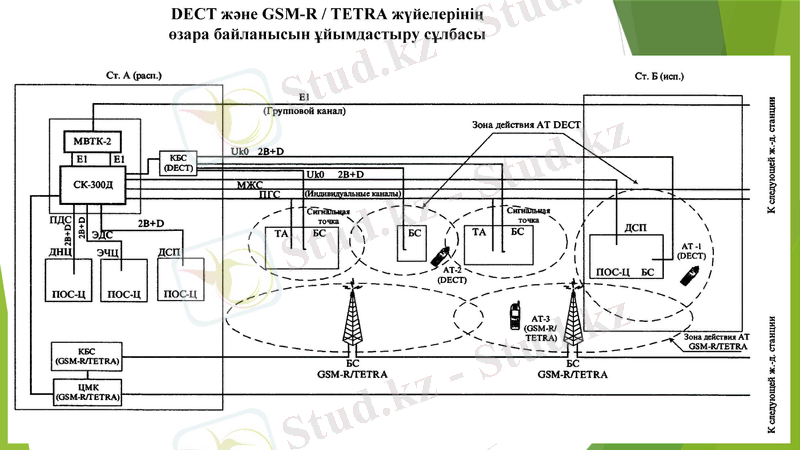

DECT және GSM-R / TETRA жүйелерінің өзара байланысын ұйымдастыру сұлбасы

Slide 14

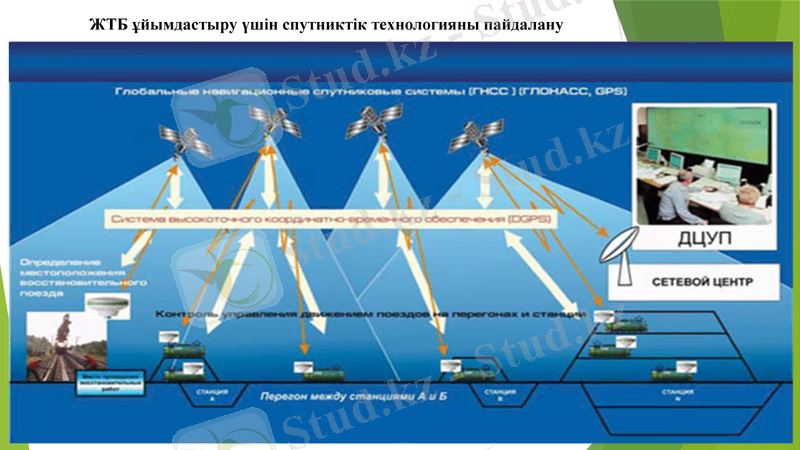

ЖТБ ұйымдастыру үшін спутниктік технологияны пайдалану

Slide 15

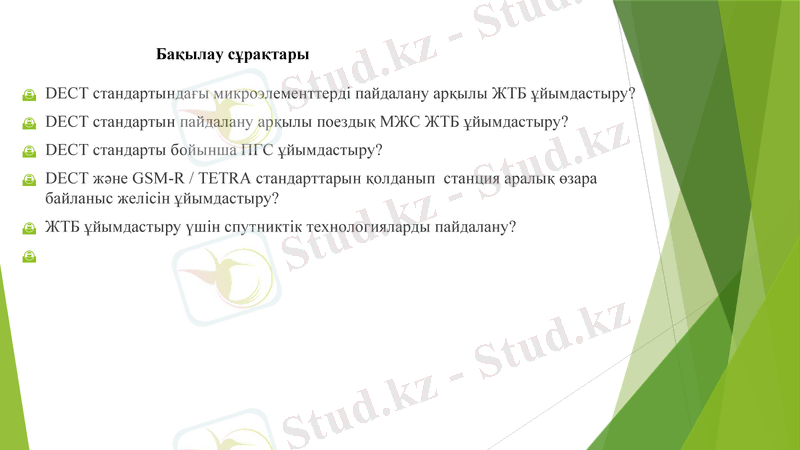

Бақылау сұрақтары

DECT стандартындағы микроэлементтерді пайдалану арқылы ЖТБ ұйымдастыру?

DECT стандартын пайдалану арқылы поездық МЖС ЖТБ ұйымдастыру?

DECT стандарты бойынша ПГС ұйымдастыру?

DECT және GSM-R / TETRA стандарттарын қолданып станция аралық өзара байланыс желісін ұйымдастыру?

ЖТБ ұйымдастыру үшін спутниктік технологияларды пайдалану?
