Лекция 25 және 26

Цифрлық ЖТБ желілерін құру әдістері

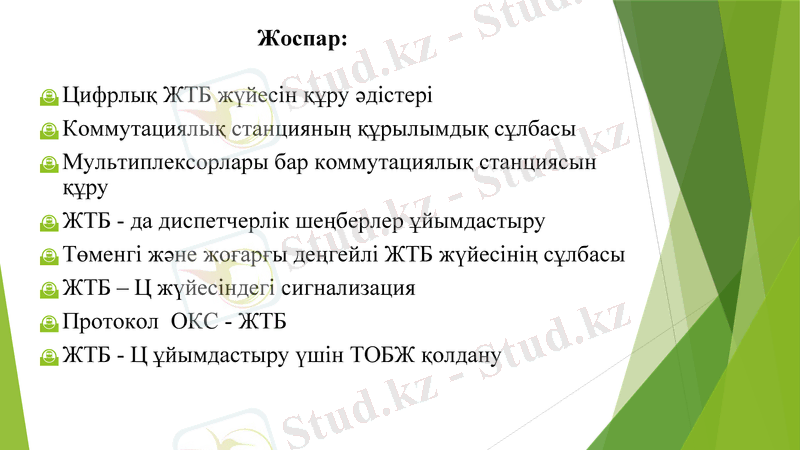

Жоспар:

Цифрлық ЖТБ жүйесін құру әдістері
Коммутациялық станцияның құрылымдық сұлбасы
Мультиплексорлары бар коммутациялық станциясын құру
ЖТБ - да диспетчерлік шеңберлер ұйымдастыру
Төменгі және жоғарғы деңгейлі ЖТБ жүйесінің сұлбасы
ЖТБ – Ц жүйесіндегі сигнализация
Протокол ОКС - ЖТБ
ЖТБ - Ц ұйымдастыру үшін ТОБЖ қолдану

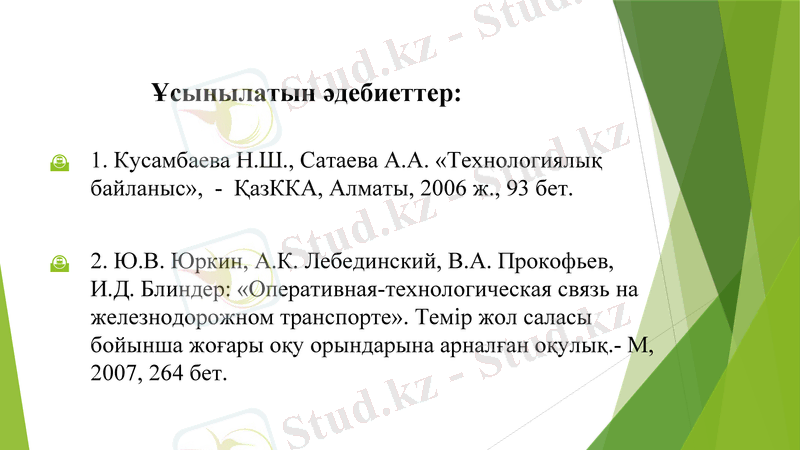

Ұсынылатын әдебиеттер:

1. Кусамбаева Н.Ш., Сатаева А.А. «Технологиялық
байланыс», - ҚазККА, Алматы, 2006 ж., 93 бет.

2. Ю.В. Юркин, А.К. Лебединский, В.А. Прокофьев, И.Д.
Блиндер: «Оперативная-технологическая связь на
железнодорожном транспорте». Темір жол саласы
бойынша жоғары оқу орындарына арналған оқулық.- М,
2007, 264 бет.

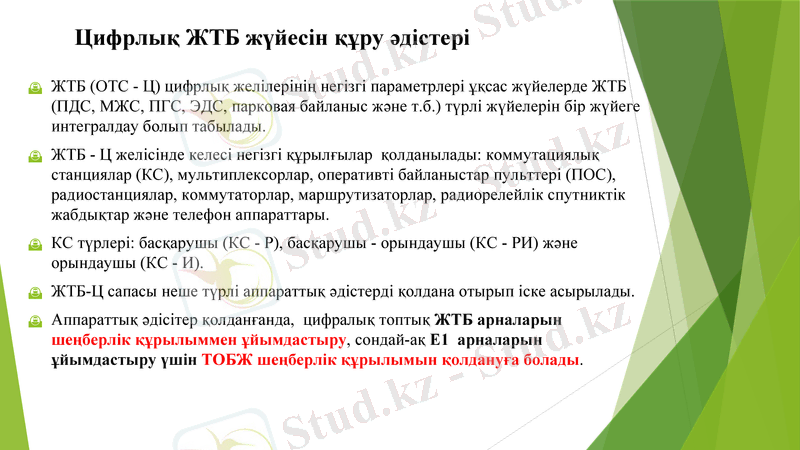

Цифрлық ЖТБ жүйесін құру әдістері
ЖТБ (ОТС - Ц) цифрлық желілерінің негізгі параметрлері ұқсас жүйелерде ЖТБ
(ПДС, МЖС, ПГС, ЭДС, парковая байланыс және т.б.) түрлі жүйелерін бір жүйеге
интегралдау болып табылады.
ЖТБ - Ц желісінде келесі негізгі құрылғылар қолданылады: коммутациялық
станциялар (КС), мультиплексорлар, оперативті байланыстар пульттері (ПОС),
радиостанциялар, коммутаторлар, маршрутизаторлар, радиорелейлік спутниктік
жабдықтар және телефон аппараттары.
КС түрлері: басқарушы (КС - Р), басқарушы - орындаушы (КС - РИ) және
орындаушы (КС - И).
ЖТБ-Ц сапасы неше түрлі аппараттық әдістерді қолдана отырып іске асырылады.

Аппараттық әдісітер қолданғанда, цифралық топтық ЖТБ арналарын
шеңберлік құрылыммен ұйымдастыру, сондай-ақ Е1 арналарын
ұйымдастыру үшін ТОБЖ шеңберлік құрылымын қолдануға болады.

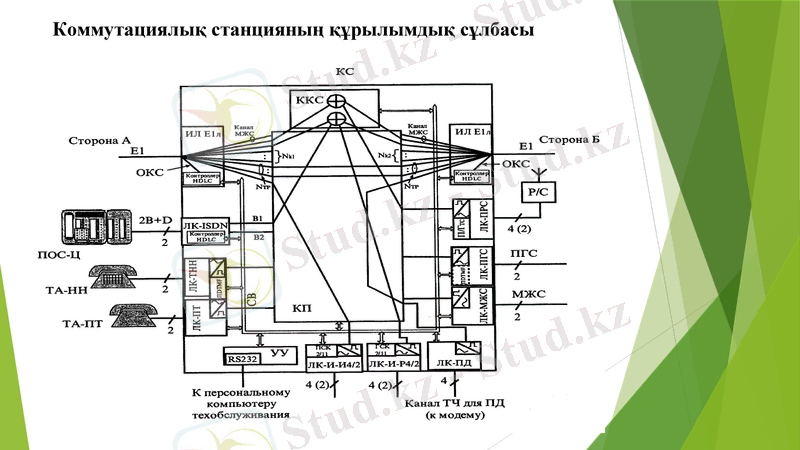

Коммутациялық станцияның құрылымдық сұлбасы

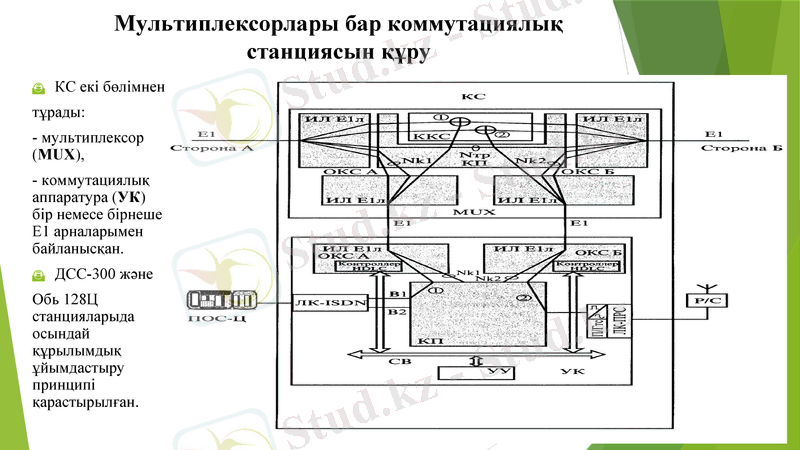

Мультиплексорлары бар коммутациялық
станциясын құру
КС екі бөлімнен
тұрады:
- мультиплексор
(MUX),
- коммутациялық
аппаратура (УК) бір
немесе бірнеше Е1
арналарымен
байланысқан.
ДСС-300 және
Обь 128Ц
станцияларыда
осындай
құрылымдық
ұйымдастыру
принципі
қарастырылған.

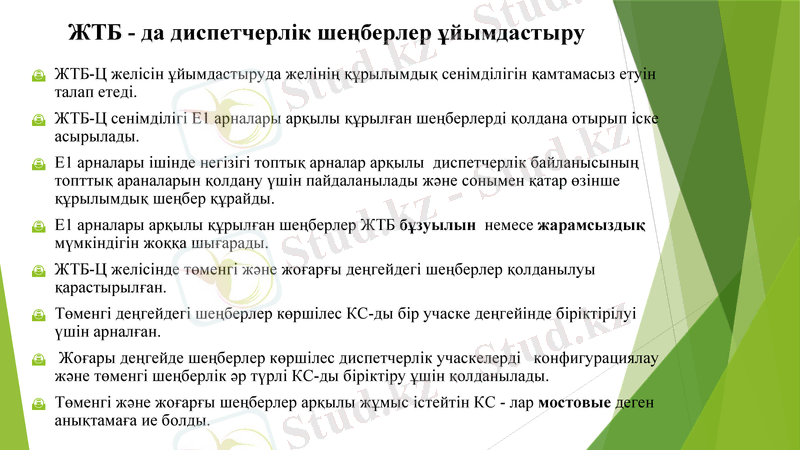

ЖТБ - да диспетчерлік шеңберлер ұйымдастыру
ЖТБ-Ц желісін ұйымдастыруда желінің құрылымдық сенімділігін қамтамасыз етуін талап
етеді.
ЖТБ-Ц сенімділігі Е1 арналары арқылы құрылған шеңберлерді қолдана отырып іске
асырылады.
Е1 арналары ішінде негізігі топтық арналар арқылы диспетчерлік байланысының топттық
араналарын қолдану үшін пайдаланылады және сонымен қатар өзінше құрылымдық
шеңбер құрайды.
Е1 арналары арқылы құрылған шеңберлер ЖТБ бұзуылын немесе жарамсыздық
мүмкіндігін жоққа шығарады.
ЖТБ-Ц желісінде төменгі және жоғарғы деңгейдегі шеңберлер қолданылуы қарастырылған.

Төменгі деңгейдегі шеңберлер көршілес КС-ды бір учаске деңгейінде біріктірілуі үшін
арналған.
Жоғары деңгейде шеңберлер көршілес диспетчерлік учаскелерді конфигурациялау және
төменгі шеңберлік әр түрлі КС-ды біріктіру ұшін қолданылады.
Төменгі және жоғарғы шеңберлер арқылы жұмыс істейтін КС - лар мостовые деген
анықтамаға ие болды.

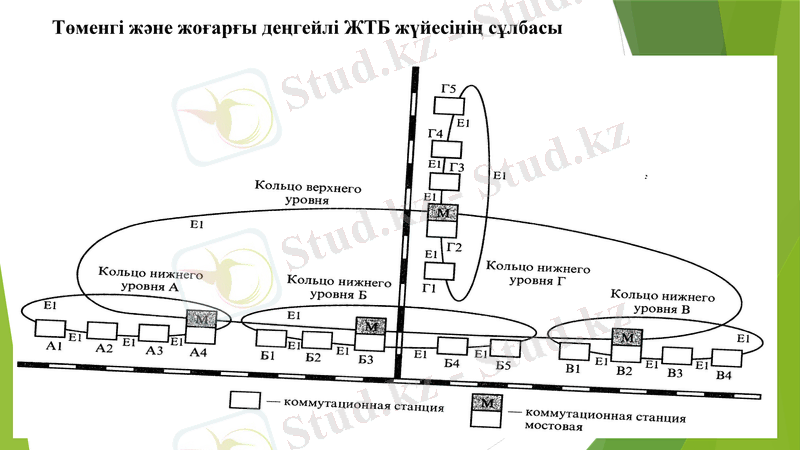

Төменгі және жоғарғы деңгейлі ЖТБ жүйесінің сұлбасы

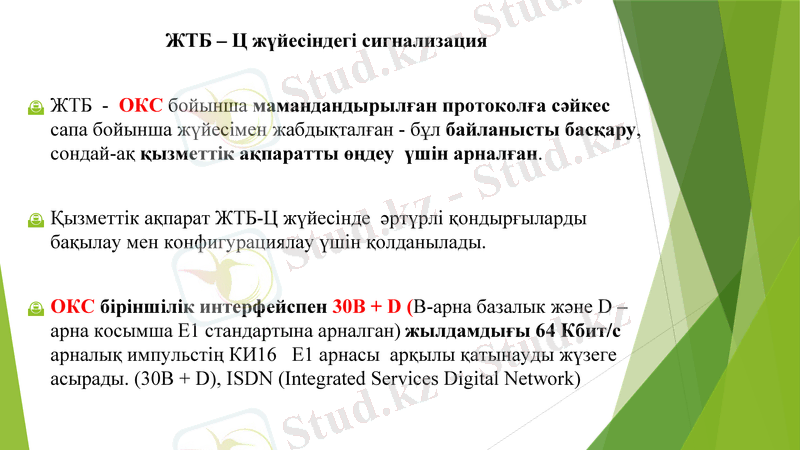

ЖТБ – Ц жүйесіндегі сигнализация

ЖТБ - ОКС бойынша мамандандырылған протоколға сәйкес сапа
бойынша жүйесімен жабдықталған - бұл байланысты басқару,
сондай-ақ қызметтік ақпаратты өңдеу үшін арналған.

Қызметтік ақпарат ЖТБ-Ц жүйесінде әртүрлі қондырғыларды
бақылау мен конфигурациялау үшін қолданылады.

ОКС біріншілік интерфейспен 30В + D (В-арна базалык және D –
арна косымша Е1 стандартына арналган) жылдамдығы 64 Кбит/с
арналық импульстің КИ16 Е1 арнасы арқылы қатынауды жүзеге
асырады. (30B + D), ISDN (Integrated Services Digital Network)

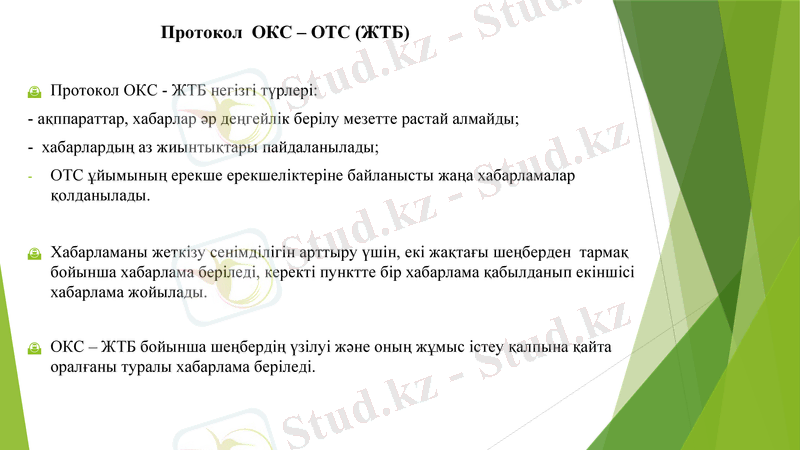

Протокол ОКС – ОТС (ЖТБ)

Протокол ОКС - ЖТБ негізгі түрлері:
- ақппараттар, хабарлар әр деңгейлік берілу мезетте растай алмайды;
- хабарлардың аз жиынтықтары пайдаланылады;
ОТС ұйымының ерекше ерекшеліктеріне байланысты жаңа хабарламалар
қолданылады.

Хабарламаны жеткізу сенімділігін арттыру үшін, екі жақтағы шеңберден тармақ
бойынша хабарлама беріледі, керекті пунктте бір хабарлама қабылданып екіншісі
хабарлама жойылады.

ОКС – ЖТБ бойынша шеңбердің үзілуі және оның жұмыс істеу қалпына қайта
оралғаны туралы хабарлама беріледі.

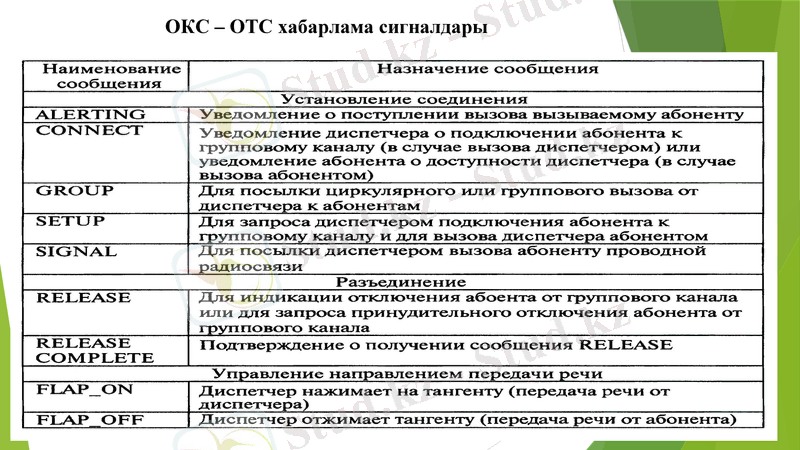

ОКС – ОТС хабарлама сигналдары

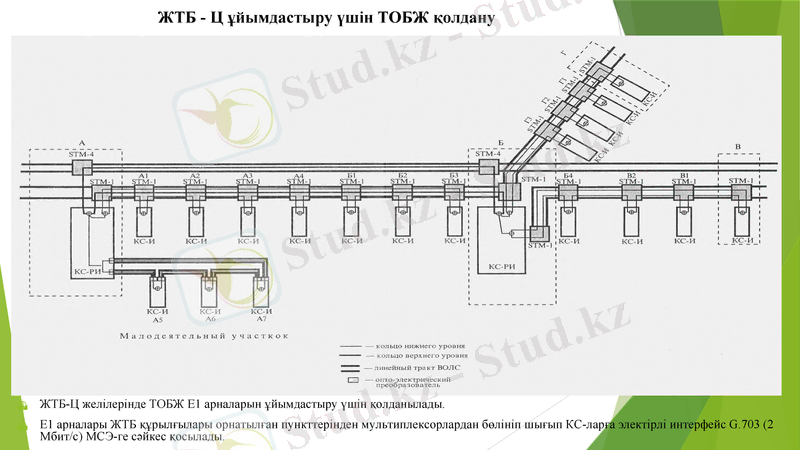

ЖТБ - Ц ұйымдастыру үшін ТОБЖ қолдану

ЖТБ-Ц желілерінде ТОБЖ Е1 арналарын ұйымдастыру үшін қолданылады.
Е1 арналары ЖТБ құрылғылары орнатылған пункттерінден мультиплексорлардан бөлініп шығып КС-ларға электірлі интерфейс G.703 (2 Мбит/с)
МСЭ-ге сәйкес қосылады.

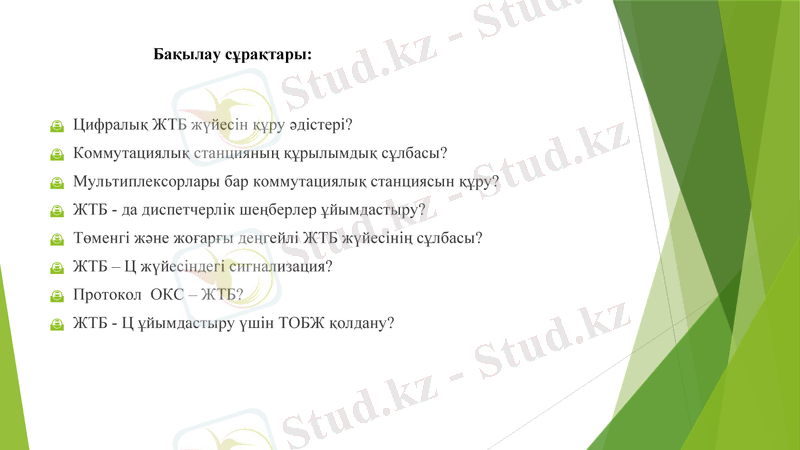

Бақылау сұрақтары:

Цифралық ЖТБ жүйесін құру әдістері?
Коммутациялық станцияның құрылымдық сұлбасы?
Мультиплексорлары бар коммутациялық станциясын құру?
ЖТБ - да диспетчерлік шеңберлер ұйымдастыру?
Төменгі және жоғарғы деңгейлі ЖТБ жүйесінің сұлбасы?
ЖТБ – Ц жүйесіндегі сигнализация?
Протокол ОКС – ЖТБ?
ЖТБ - Ц ұйымдастыру үшін ТОБЖ қолдану?
