Лекция № 23 және 24

ЖТБ жүйесінің цифралық аппаратуралары

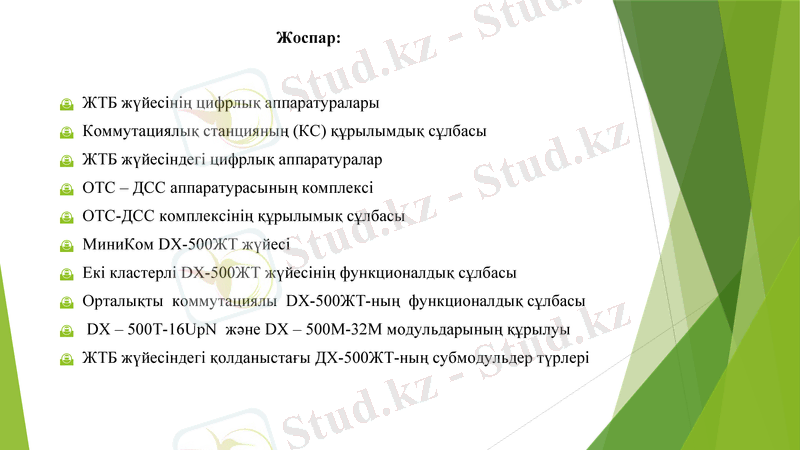

Жоспар:

ЖТБ жүйесінің цифрлық аппаратуралары
Коммутациялық станцияның (КС) құрылымдық сұлбасы
ЖТБ жүйесіндегі цифрлық аппаратуралар
ОТС – ДСС аппаратурасының комплексі
ОТС-ДСС комплексінің құрылымық сұлбасы
МиниКом DX-500ЖТ жүйесі
Екі кластерлі DX-500ЖТ жүйесінің функционалдық сұлбасы
Орталықты коммутациялы DX-500ЖТ-ның функционалдық сұлбасы
DX – 500T-16UpN және DX – 500М-32М модульдарының құрылуы
ЖТБ жүйесіндегі қолданыстағы ДХ-500ЖТ-ның субмодульдер түрлері

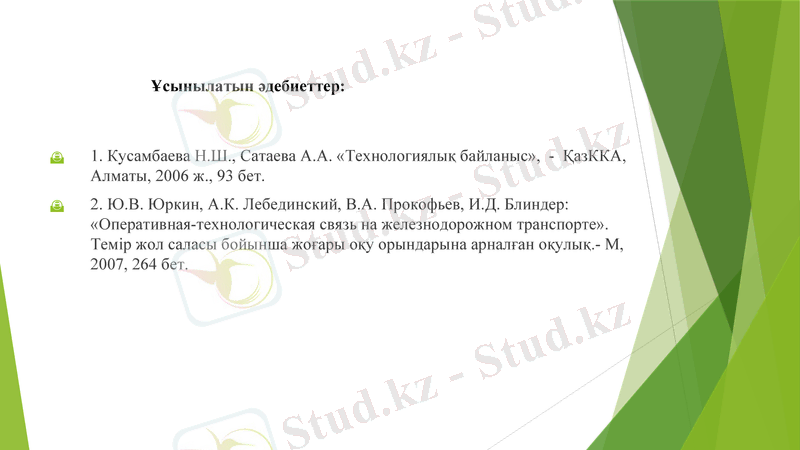

Ұсынылатын әдебиеттер:

1. Кусамбаева Н.Ш., Сатаева А.А. «Технологиялық байланыс», - ҚазККА,
Алматы, 2006 ж., 93 бет.
2. Ю.В. Юркин, А.К. Лебединский, В.А. Прокофьев, И.Д. Блиндер:
«Оперативная-технологическая связь на железнодорожном транспорте».
Темір жол саласы бойынша жоғары оқу орындарына арналған оқулық.- М,
2007, 264 бет.

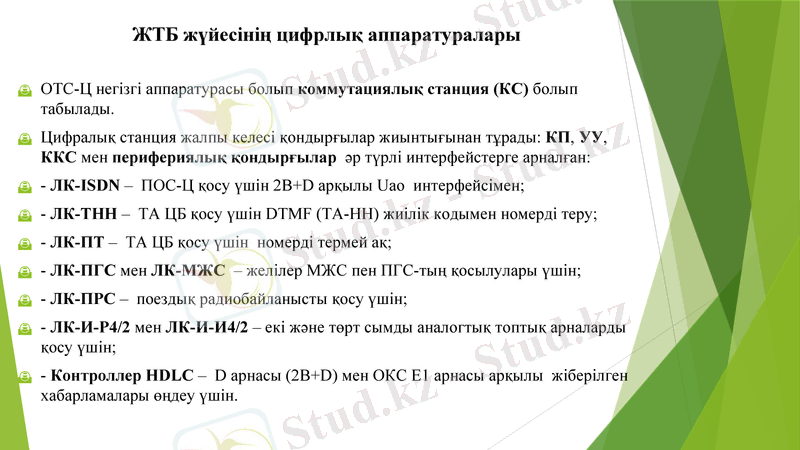

ЖТБ жүйесінің цифрлық аппаратуралары

ОТС-Ц негізгі аппаратурасы болып коммутациялық станция (КС) болып
табылады.
Цифралық станция жалпы келесі қондырғылар жиынтығынан тұрады: КП, УУ,
ККС мен перифериялық қондырғылар әр түрлі интерфейстерге арналған:
- ЛК-ISDN – ПОС-Ц қосу үшін 2В+D арқылы Uао интерфейсімен;
- ЛК-ТНН – ТА ЦБ қосу үшін DTMF (ТА-НН) жиілік кодымен номерді теру;
- ЛК-ПТ – ТА ЦБ қосу үшін номерді термей ақ;
- ЛК-ПГС мен ЛК-МЖС – желілер МЖС пен ПГС-тың қосылулары үшін;
- ЛК-ПРС – поездық радиобайланысты қосу үшін;
- ЛК-И-Р4/2 мен ЛК-И-И4/2 – екі және төрт сымды аналогтық топтық арналарды
қосу үшін;
- Контроллер HDLC – D арнасы (2B+D) мен ОКС Е1 арнасы арқылы жіберілген
хабарламалары өңдеу үшін.

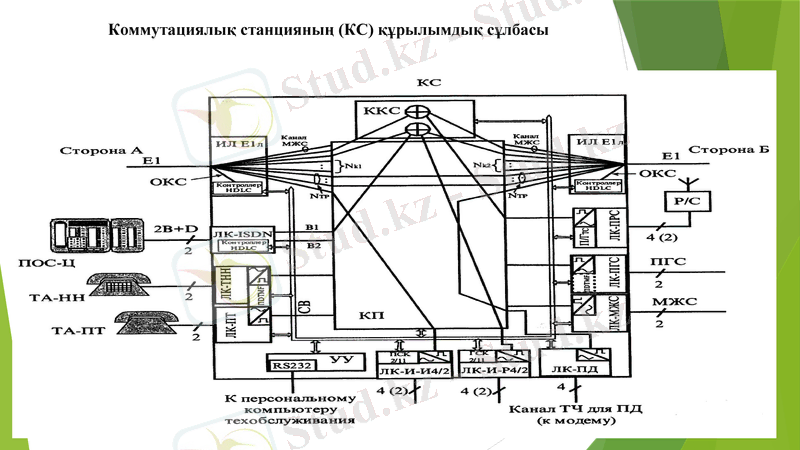

Коммутациялық станцияның (КС) құрылымдық сұлбасы

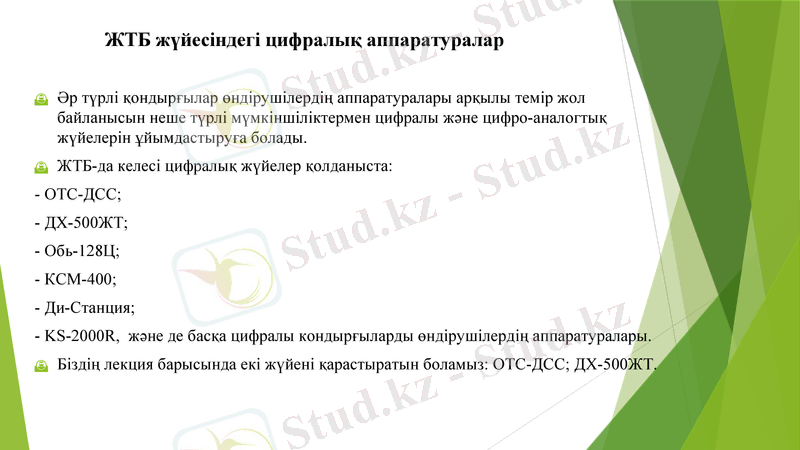

ЖТБ жүйесіндегі цифралық аппаратуралар

Әр түрлі қондырғылар өндірушілердің аппаратуралары арқылы темір жол
байланысын неше түрлі мүмкіншіліктермен цифралы және цифро-аналогтық
жүйелерін ұйымдастыруға болады.
ЖТБ-да келесі цифралық жүйелер қолданыста:
- ОТС-ДСС;
- ДХ-500ЖТ;
- Обь-128Ц;
- КСМ-400;
- Ди-Станция;
- KS-2000R, және де басқа цифралы кондырғыларды өндірушілердің аппаратуралары.
Біздің лекция барысында екі жүйені қарастыратын боламыз: ОТС-ДСС; ДХ-500ЖТ.

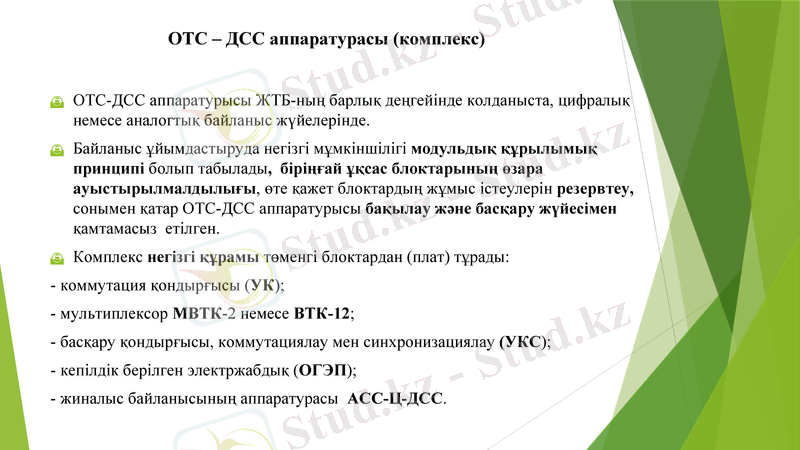

ОТС – ДСС аппаратурасы (комплекс)

ОТС-ДСС аппаратурысы ЖТБ-ның барлық деңгейінде колданыста, цифралық
немесе аналогтық байланыс жүйелерінде.
Байланыс ұйымдастыруда негізгі мұмкіншілігі модульдық құрылымық
принципі болып табылады, біріңғай ұқсас блоктарының өзара
ауыстырылмалдылығы, өте қажет блоктардың жұмыс істеулерін резервтеу,
сонымен қатар ОТС-ДСС аппаратурысы бақылау және басқару жүйесімен
қамтамасыз етілген.
Комплекс негізгі құрамы төменгі блоктардан (плат) тұрады:
- коммутация қондырғысы (УК);
- мультиплексор МВТК-2 немесе ВТК-12;
- басқару қондырғысы, коммутациялау мен синхронизациялау (УКС);
- кепілдік берілген электржабдық (ОГЭП);
- жиналыс байланысының аппаратурасы АСС-Ц-ДСС.

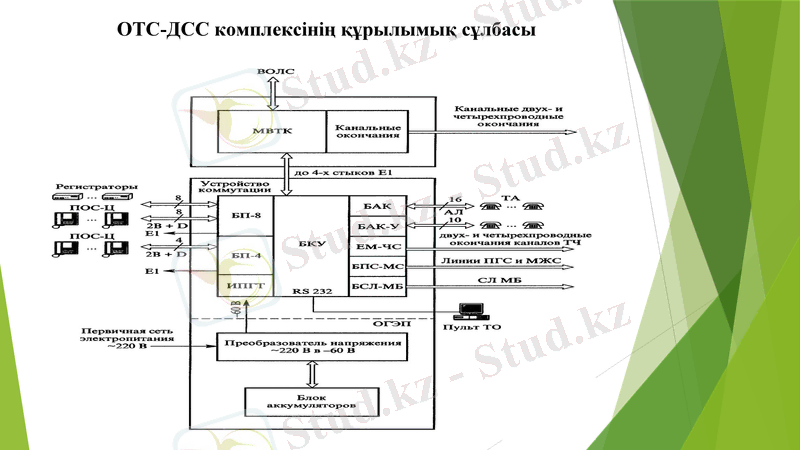

ОТС-ДСС комплексінің құрылымық сұлбасы

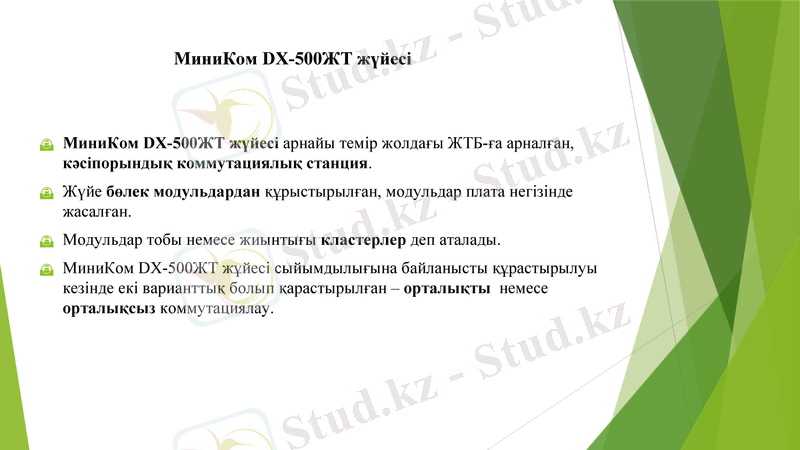

МиниКом DX-500ЖТ жүйесі

МиниКом DX-500ЖТ жүйесі арнайы темір жолдағы ЖТБ-ға арналған,
кәсіпорындық коммутациялық станция.
Жүйе бөлек модульдардан құрыстырылған, модульдар плата негізінде
жасалған.
Модульдар тобы немесе жиынтығы кластерлер деп аталады.
МиниКом DX-500ЖТ жұйесі сыйымдылығына байланысты құрастырылуы
кезінде екі варианттық болып қарастырылған – орталықты немесе
орталықсыз коммутациялау.

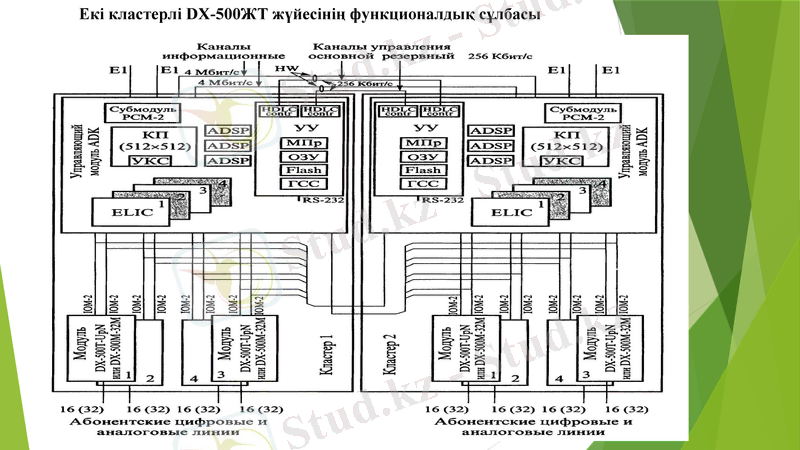

Екі кластерлі DX-500ЖТ жүйесінің функционалдық сұлбасы

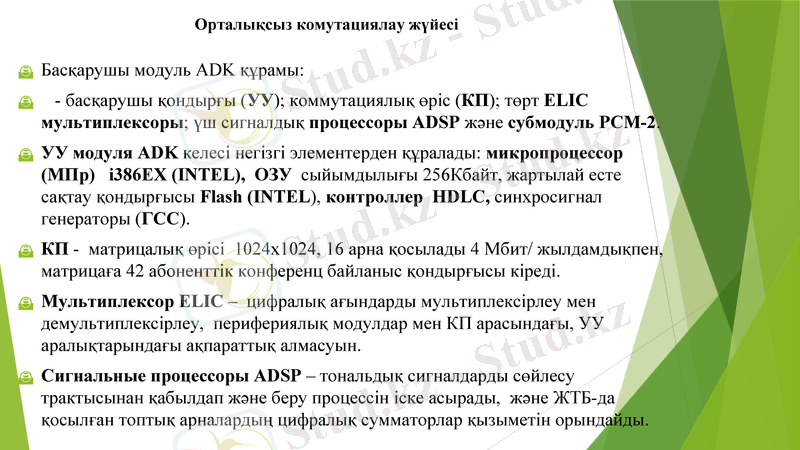

Орталықсыз комутациялау жүйесі

Басқарушы модуль ADK құрамы:
- басқарушы қондырғы (УУ); коммутациялық өріс (КП); төрт ELIC
мультиплексоры; үш сигналдық процессоры ADSP және субмодуль РСМ-2.
УУ модуля ADK келесі негізгі элементерден құралады: микропроцессор
(МПр) i386EX (INTEL), ОЗУ сыйымдылығы 256Кбайт, жартылай есте
сақтау қондырғысы Flash (INTEL), контроллер HDLC, синхросигнал
генераторы (ГСС).
КП - матрицалық өрісі 1024х1024, 16 арна қосылады 4 Мбит/ жылдамдықпен,
матрицаға 42 абоненттік конференц байланыс қондырғысы кіреді.
Мультиплексор ELIC – цифралық ағындарды мультиплексірлеу мен
демультиплексірлеу, перифериялық модулдар мен КП арасындағы, УУ
аралықтарындағы ақпараттық алмасуын.
Сигнальные процессоры ADSP – тональдық сигналдарды сөйлесу
трактысынан қабылдап және беру процессін іске асырады, және ЖТБ-да
қосылған топтық арналардың цифралық сумматорлар қызыметін орындайды.

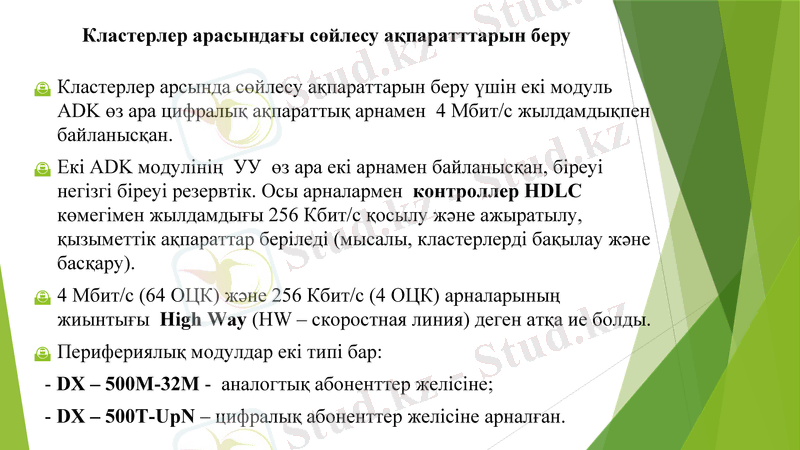

Кластерлер арасындағы сөйлесу ақпаратттарын беру

Кластерлер арсында сөйлесу ақпараттарын беру үшін екі модуль
ADK өз ара цифралық ақпараттық арнамен 4 Мбит/с жылдамдықпен
байланысқан.
Екі ADK модулінің УУ өз ара екі арнамен байланысқан, біреуі
негізгі біреуі резервтік. Осы арналармен контроллер HDLC
көмегімен жылдамдығы 256 Кбит/с қосылу және ажыратылу,
қызыметтік ақпараттар беріледі (мысалы, кластерлерді бақылау және
басқару).
4 Мбит/с (64 ОЦК) және 256 Кбит/с (4 ОЦК) арналарының
жиынтығы High Way (HW – скоростная линия) деген атқа ие болды.
Перифериялық модулдар екі типі бар:
- DX – 500М-32М - аналогтық абоненттер желісіне;
- DX – 500T-UpN – цифралық абоненттер желісіне арналған.

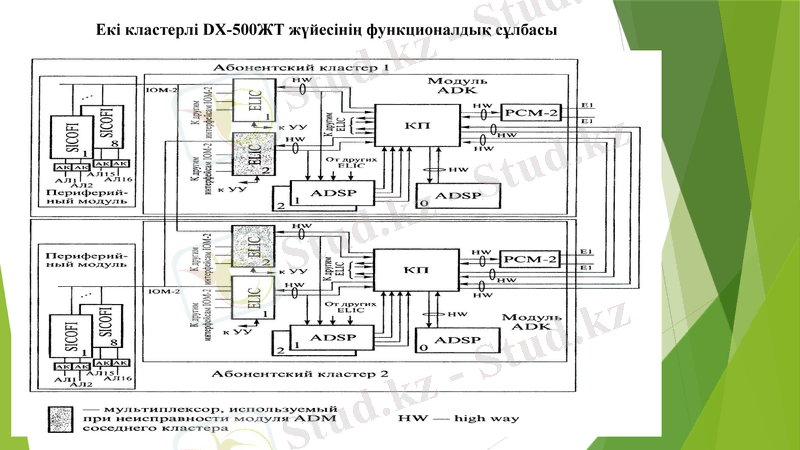

Екі кластерлі DX-500ЖТ жүйесінің функционалдық сұлбасы

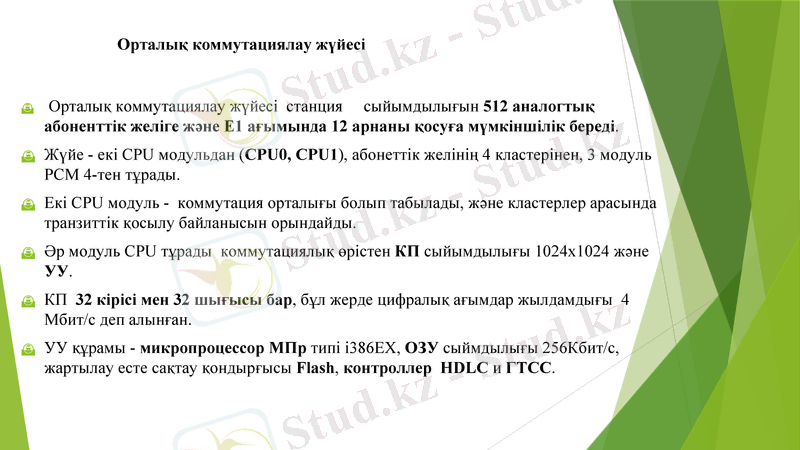

Орталық коммутациялау жүйесі

Орталық коммутациялау жүйесі станция сыйымдылығын 512 аналогтық
абоненттік желіге және Е1 ағымында 12 арнаны қосуға мүмкіншілік береді.
Жүйе - екі CPU модульдан (CPU0, CPU1), абонеттік желінің 4 кластерінен, 3 модуль
РСМ 4-тен тұрады.
Екі CPU модуль - коммутация орталығы болып табылады, және кластерлер арасында
транзиттік қосылу байланысын орындайды.
Әр модуль CPU тұрады коммутациялық өрістен КП сыйымдылығы 1024х1024 және
УУ.
КП 32 кірісі мен 32 шығысы бар, бұл жерде цифралық ағымдар жылдамдығы 4
Мбит/с деп алынған.
УУ құрамы - микропроцессор МПр типі i386EX, ОЗУ сыймдылығы 256Кбит/с,
жартылау есте сақтау қондырғысы Flash, контроллер HDLC и ГТСС.

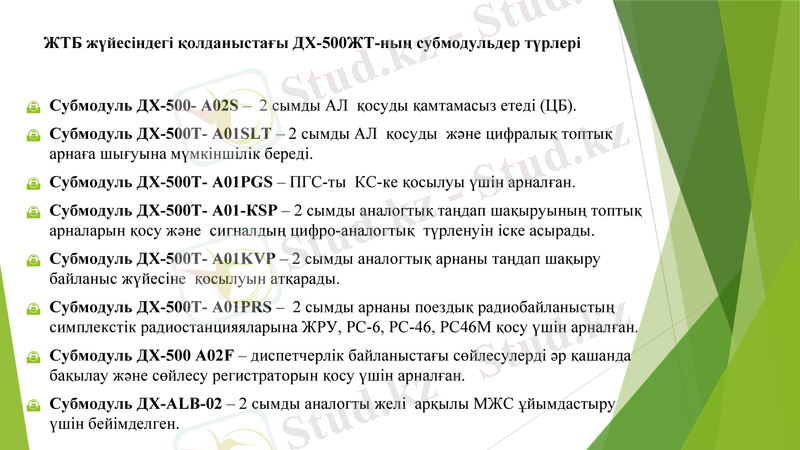

ЖТБ жүйесіндегі қолданыстағы ДХ-500ЖТ-ның субмодульдер түрлері

Субмодуль ДХ-500- А02S – 2 сымды АЛ қосуды қамтамасыз етеді (ЦБ).
Субмодуль ДХ-500Т- А01SLT – 2 сымды АЛ қосуды және цифралық топтық
арнаға шығуына мүмкіншілік береді.
Субмодуль ДХ-500T- А01PGS – ПГС-ты КС-ке қосылуы үшін арналған.
Субмодуль ДХ-500T- А01-КSР – 2 сымды аналогтық таңдап шақыруының топтық
арналарын қосу және сигналдың цифро-аналогтық түрленуін іске асырады.
Субмодуль ДХ-500T- А01KVP – 2 сымды аналогтық арнаны таңдап шақыру
байланыс жүйесіне қосылуын атқарады.
Субмодуль ДХ-500T- А01PRS – 2 сымды арнаны поездық радиобайланыстың
симплекстік радиостанцияяларына ЖРУ, РС-6, РС-46, РС46М қосу үшін арналған.
Субмодуль ДХ-500 А02F – диспетчерлік байланыстағы сөйлесулерді әр қашанда
бақылау және сөйлесу регистраторын қосу үшін арналған.
Субмодуль ДХ-ALB-02 – 2 сымды аналогты желі арқылы МЖС ұйымдастыру
үшін бейімделген.
Бақылау сұрақтары

ЖТБ жүйесінің цифралық аппаратуралары?
Коммутациялық станцияның (КС) құрылымдық сұлбасы?
ЖТБ жүйесіндегі цифралық аппаратуралар?
ОТС – ДСС аппаратурасының комплексі?
ОТС-ДСС комплексінің құрылымық сұлбасы?
МиниКом DX-500ЖТ жүйесі?
Екі кластерлі DX-500ЖТ жүйесінің функционалдық сұлбасы?
Орталықты коммутациялы DX-500ЖТ-ның функционалдық сұлбасы?
DX – 500T-16UpN және DX – 500М-32М модульдарының құрылуы?
ЖТБ жүйесіндегі қолданыстағы ДХ-500ЖТ-ның субмодульдер түрлері?
