Лекция № 22

Арналардың бөлінуі және транзиттық тасымалдау аппаратуралары
Аналогтық ЖТБ қондырғыларын цифралық жүйеге қосылуы

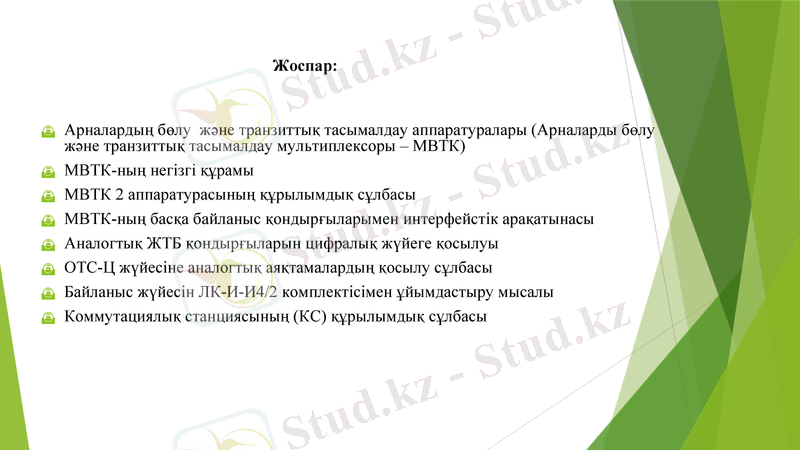

Жоспар:

Арналардың бөлу және транзиттық тасымалдау аппаратуралары (Арналарды бөлу және
транзиттық тасымалдау мультиплексоры – МВТК)
МВТК-ның негізгі құрамы
МВТК 2 аппаратурасының құрылымдық сұлбасы
МВТК-ның басқа байланыс қондырғыларымен интерфейстік арақатынасы
Аналогтық ЖТБ қондырғыларын цифралық жүйеге қосылуы
ОТС-Ц жүйесіне аналогтық аяқтамалардың қосылу сұлбасы
Байланыс жүйесін ЛК-И-И4/2 комплектісімен ұйымдастыру мысалы
Коммутациялық станциясының (КС) құрылымдық сұлбасы
Ұсынылатын әдебиеттер:

1. Кусамбаева Н.Ш., Сатаева А.А. «Технологиялық байланыс», - ҚазККА,
Алматы, 2006 ж., 93 бет.
2. Ю.В. Юркин, А.К. Лебединский, В.А. Прокофьев, И.Д. Блиндер:
«Оперативная-технологическая связь на железнодорожном транспорте».
Темір жол саласы бойынша жоғары оқу орындарына арналған оқулық.- М,
2007, 264 бет.

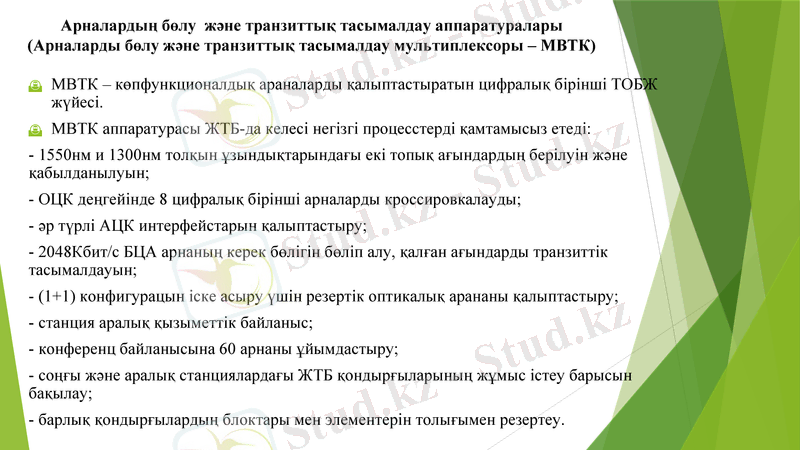

Арналардың бөлу және транзиттық тасымалдау аппаратуралары
(Арналарды бөлу және транзиттық тасымалдау мультиплексоры – МВТК)

МВТК – көпфункционалдық араналарды қалыптастыратын цифралық бірінші ТОБЖ
жүйесі.
МВТК аппаратурасы ЖТБ-да келесі негізгі процесстерді қамтамысыз етеді:
- 1550нм и 1300нм толқын ұзындықтарындағы екі топық ағындардың берілуін және
қабылданылуын;
- ОЦК деңгейінде 8 цифралық бірінші арналарды кроссировкалауды;
- әр түрлі АЦК интерфейстарын қалыптастыру;
- 2048Кбит/с БЦА арнаның керек бөлігін бөліп алу, қалған ағындарды транзиттік
тасымалдауын;
- (1+1) конфигурацын іске асыру үшін резертік оптикалық арананы қалыптастыру;
- станция аралық қызыметтік байланыс;
- конференц байланысына 60 арнаны ұйымдастыру;
- соңғы және аралық станциялардағы ЖТБ қондырғыларының жұмыс істеу барысын
бақылау;
- барлық қондырғылардың блоктары мен элементерін толығымен резертеу.

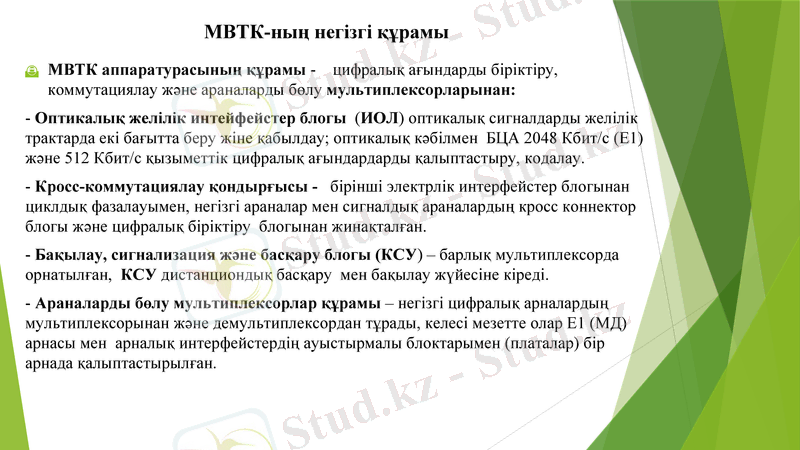

МВТК-ның негізгі құрамы

МВТК аппаратурасының құрамы - цифралық ағындарды біріктіру,
коммутациялау және араналарды бөлу мультиплексорларынан:
- Оптикалық желілік интейфейстер блогы (ИОЛ) оптикалық сигналдарды желілік
трактарда екі бағытта беру жіне қабылдау; оптикалық кәбілмен БЦА 2048 Кбит/с (Е1)
және 512 Кбит/с қызыметтік цифралық ағындардарды қалыптастыру, кодалау.
- Кросс-коммутациялау қондырғысы - бірінші электрлік интерфейстер блогынан
циклдық фазалауымен, негізгі араналар мен сигналдық араналардың кросс коннектор
блогы және цифралық біріктіру блогынан жинақталған.
- Бақылау, сигнализация және басқару блогы (КСУ) – барлық мультиплексорда
орнатылған, КСУ дистанциондық басқару мен бақылау жүйесіне кіреді.
- Араналарды бөлу мультиплексорлар құрамы – негізгі цифралық арналардың
мультиплексорынан және демультиплексордан тұрады, келесі мезетте олар Е1 (МД)
арнасы мен арналық интерфейстердің ауыстырмалы блоктарымен (платалар) бір
арнада қалыптастырылған.

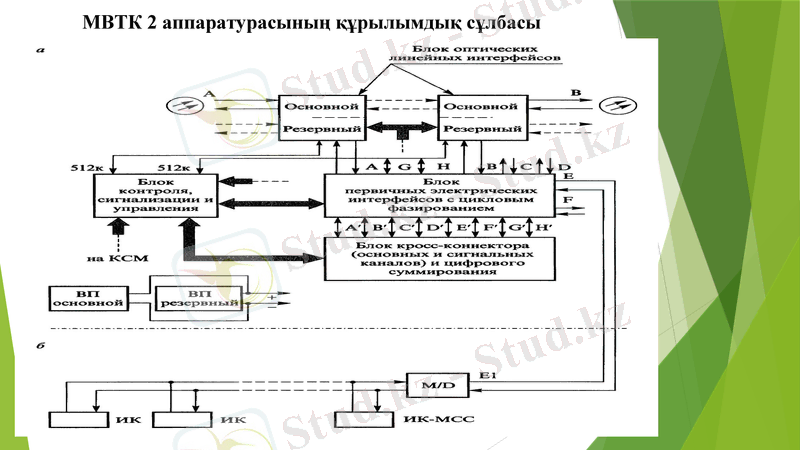

МВТК 2 аппаратурасының құрылымдық сұлбасы

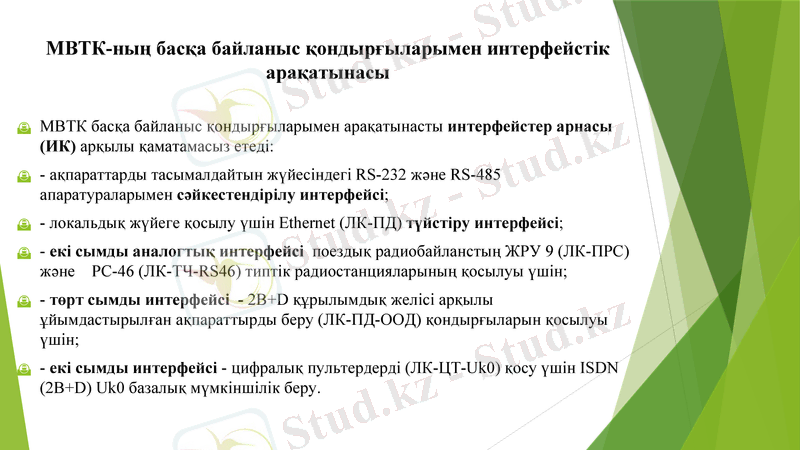

МВТК-ның басқа байланыс қондырғыларымен интерфейстік арақатынасы

МВТК басқа байланыс қондырғыларымен арақатынасты интерфейстер арнасы
(ИК) арқылы қаматамасыз етеді:
- ақпараттарды тасымалдайтын жүйесіндегі RS-232 және RS-485
апаратураларымен сәйкестендірілу интерфейсі;
- локальдық жүйеге қосылу үшін Ethernet (ЛК-ПД) түйстіру интерфейсі;
- екі сымды аналогтық интерфейсі поездық радиобайланстың ЖРУ 9 (ЛК-
ПРС) және РС-46 (ЛК-ТЧ-RS46) типтік радиостанцияларының қосылуы үшін;
- төрт сымды интерфейсі - 2В+D құрылымдық желісі арқылы
ұйымдастырылған ақпараттырды беру (ЛК-ПД-ООД) қондырғыларын қосылуы
үшін;
- екі сымды интерфейсі - цифралық пультердерді (ЛК-ЦТ-Uk0) қосу үшін ISDN
(2В+D) Uk0 базалық мүмкіншілік беру.

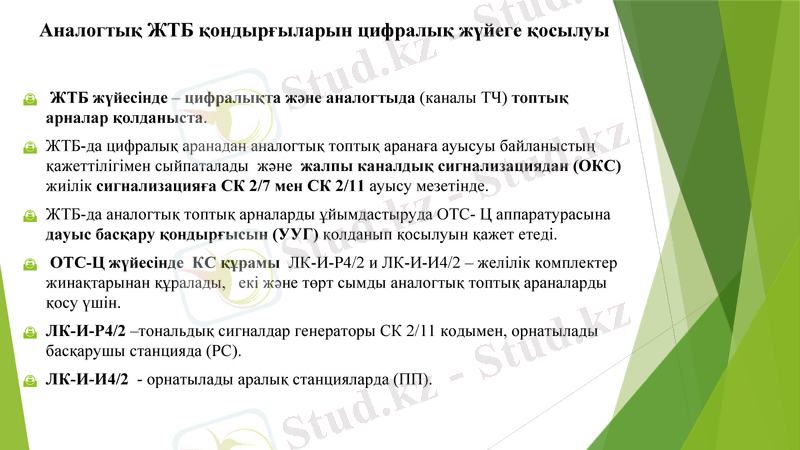

Аналогтық ЖТБ қондырғыларын цифралық жүйеге қосылуы

ЖТБ жүйесінде – цифралықта және аналогтыда (каналы ТЧ) топтық
арналар қолданыста.
ЖТБ-да цифралық аранадан аналогтық топтық аранаға ауысуы байланыстың
қажеттілігімен сыйпаталады және жалпы каналдық сигнализациядан (ОКС)
жиілік сигнализацияға СК 2/7 мен СК 2/11 ауысу мезетінде.
ЖТБ-да аналогтық топтық арналарды ұйымдастыруда ОТС- Ц аппаратурасына
дауыс басқару қондырғысын (УУГ) қолданып қосылуын қажет етеді.
ОТС-Ц жүйесінде КС құрамы ЛК-И-Р4/2 и ЛК-И-И4/2 – желілік комплектер
жинақтарынан құралады, екі және төрт сымды аналогтық топтық араналарды
қосу үшін.
ЛК-И-Р4/2 –тональдық сигналдар генераторы СК 2/11 кодымен, орнатылады
басқарушы станцияда (РС).
ЛК-И-И4/2 - орнатылады аралық станцияларда (ПП).

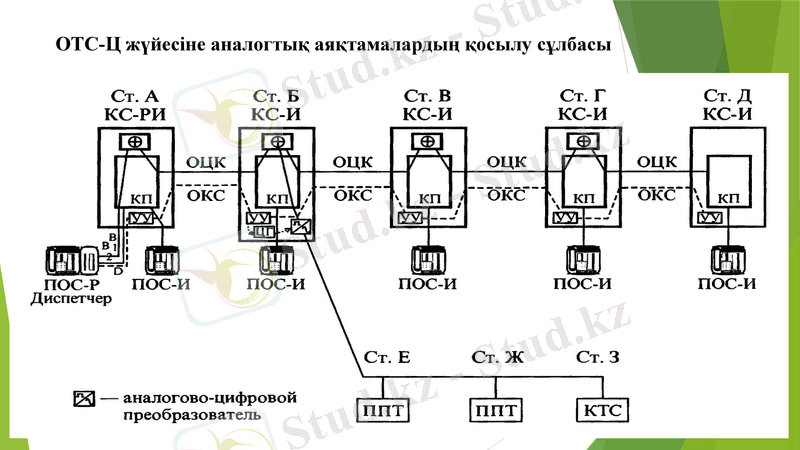

ОТС-Ц жүйесіне аналогтық аяқтамалардың қосылу сұлбасы

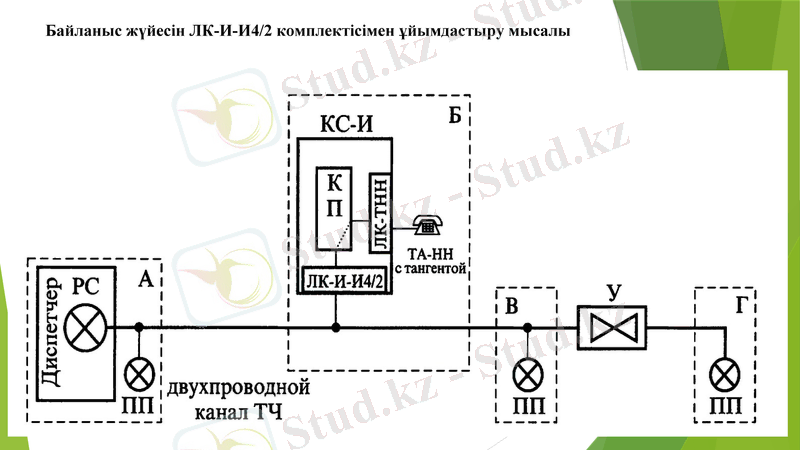

Байланыс жүйесін ЛК-И-И4/2 комплектісімен ұйымдастыру мысалы

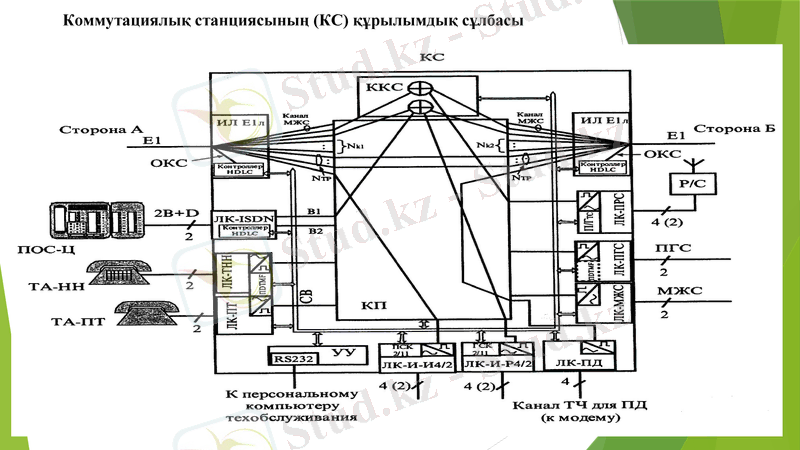

Коммутациялық станциясының (КС) құрылымдық сұлбасы

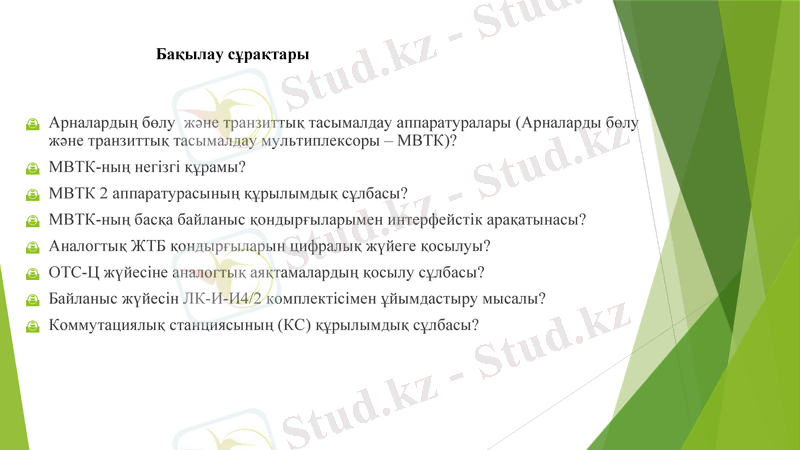

Бақылау сұрақтары

Арналардың бөлу және транзиттық тасымалдау аппаратуралары (Арналарды бөлу және
транзиттық тасымалдау мультиплексоры – МВТК)?
МВТК-ның негізгі құрамы?
МВТК 2 аппаратурасының құрылымдық сұлбасы?
МВТК-ның басқа байланыс қондырғыларымен интерфейстік арақатынасы?
Аналогтық ЖТБ қондырғыларын цифралық жүйеге қосылуы?
ОТС-Ц жүйесіне аналогтық аяқтамалардың қосылу сұлбасы?
Байланыс жүйесін ЛК-И-И4/2 комплектісімен ұйымдастыру мысалы?
Коммутациялық станциясының (КС) құрылымдық сұлбасы?
