Станциялы байланыс аппараттары
Жоспар:

Станциялы байланыс аппараттар жинағы (КАСС)
КАСС түрлері
КАСС-ДСП аппараттары
КАСС-ДСЦ аппараттары
КАСС-ДЦ аппараттары

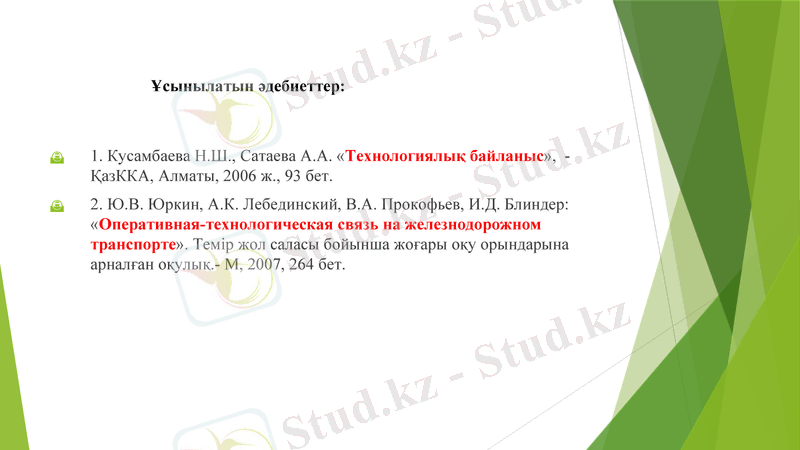

Ұсынылатын әдебиеттер:

1. Кусамбаева Н.Ш., Сатаева А.А. «Технологиялық байланыс», -
ҚазККА, Алматы, 2006 ж., 93 бет.
2. Ю.В. Юркин, А.К. Лебединский, В.А. Прокофьев, И.Д. Блиндер:
«Оперативная-технологическая связь на железнодорожном
транспорте». Темір жол саласы бойынша жоғары оқу орындарына арналған
оқулық.- М, 2007, 264 бет.

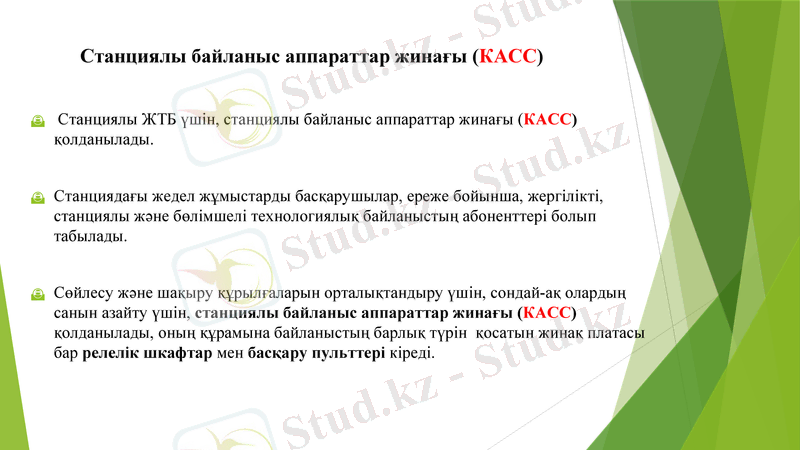

Станциялы байланыс аппараттар жинағы (КАСС)

Станциялы ЖТБ үшін, станциялы байланыс аппараттар жинағы (КАСС)
қолданылады.

Станциядағы жедел жұмыстарды басқарушылар, ереже бойынша, жергілікті,
станциялы және бөлімшелі технологиялық байланыстың абоненттері болып
табылады.

Сөйлесу және шақыру құрылғаларын орталықтандыру үшін, сондай-ақ олардың
санын азайту үшін, станциялы байланыс аппараттар жинағы (КАСС)
қолданылады, оның құрамына байланыстың барлық түрін қосатын жинақ платасы
бар релелік шкафтар мен басқару пульттері кіреді.

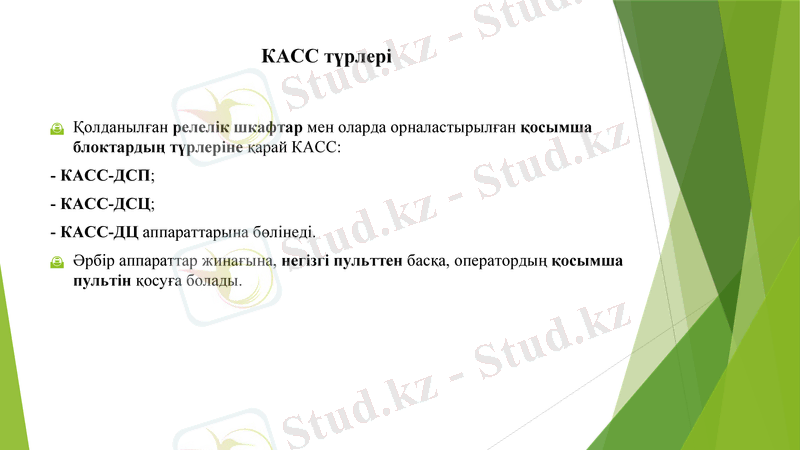

КАСС түрлері

Қолданылған релелік шкафтар мен оларда орналастырылған қосымша
блоктардың түрлеріне қарай КАСС:
- КАСС-ДСП;
- КАСС-ДСЦ;
- КАСС-ДЦ аппараттарына бөлінеді.
Әрбір аппараттар жинағына, негізгі пульттен басқа, оператордың қосымша
пультін қосуға болады.

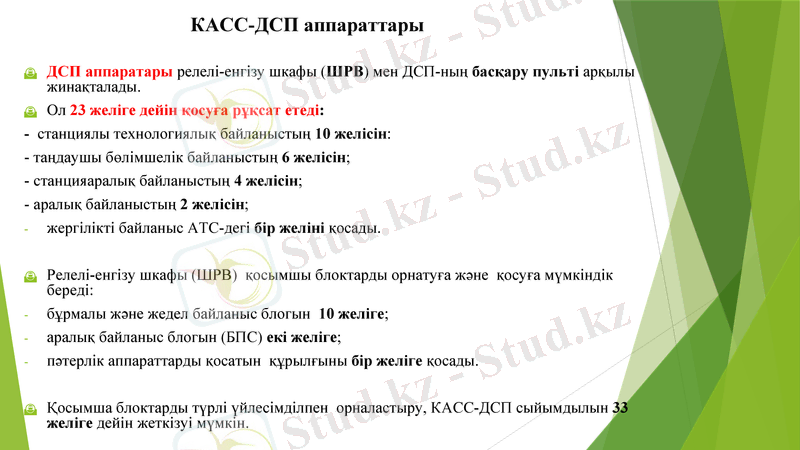

КАСС-ДСП аппараттары

ДСП аппаратары релелі-енгізу шкафы (ШРВ) мен ДСП-ның басқару пульті арқылы
жинақталады.
Ол 23 желіге дейін қосуға рұқсат етеді:
- станциялы технологиялық байланыстың 10 желісін:
- таңдаушы бөлімшелік байланыстың 6 желісін;
- станцияаралық байланыстың 4 желісін;
- аралық байланыстың 2 желісін;
жергілікті байланыс АТС-дегі бір желіні қосады.

Релелі-енгізу шкафы (ШРВ) қосымшы блоктарды орнатуға және қосуға мүмкіндік береді:
бұрмалы және жедел байланыс блогын 10 желіге;
аралық байланыс блогын (БПС) екі желіге;
пәтерлік аппараттарды қосатын құрылғыны бір желіге қосады.

Қосымша блоктарды түрлі үйлесімділпен орналастыру, КАСС-ДСП сыйымдылын 33 желіге
дейін жеткізуі мүмкін.

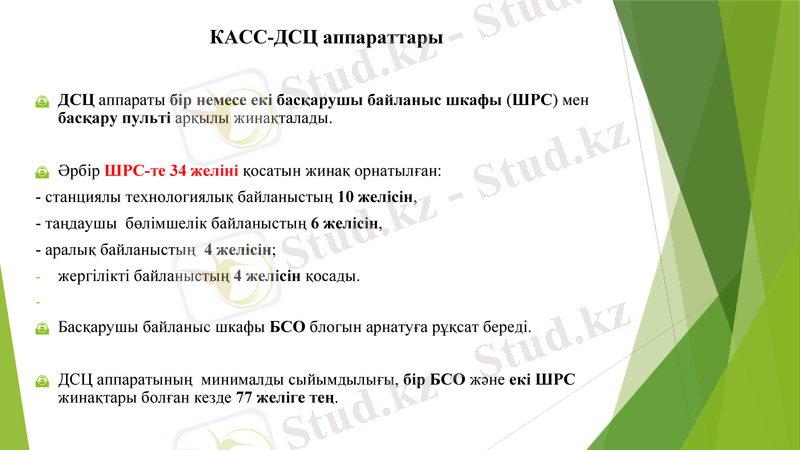

КАСС-ДСЦ аппараттары

ДСЦ аппараты бір немесе екі басқарушы байланыс шкафы (ШРС) мен басқару
пульті арқылы жинақталады.

Әрбір ШРС-те 34 желіні қосатын жинақ орнатылған:
- станциялы технологиялық байланыстың 10 желісін,
- таңдаушы бөлімшелік байланыстың 6 желісін,
- аралық байланыстың 4 желісін;
жергілікті байланыстың 4 желісін қосады.

Басқарушы байланыс шкафы БСО блогын арнатуға рұқсат береді.

ДСЦ аппаратының минималды сыйымдылығы, бір БСО және екі ШРС жинақтары
болған кезде 77 желіге тең.

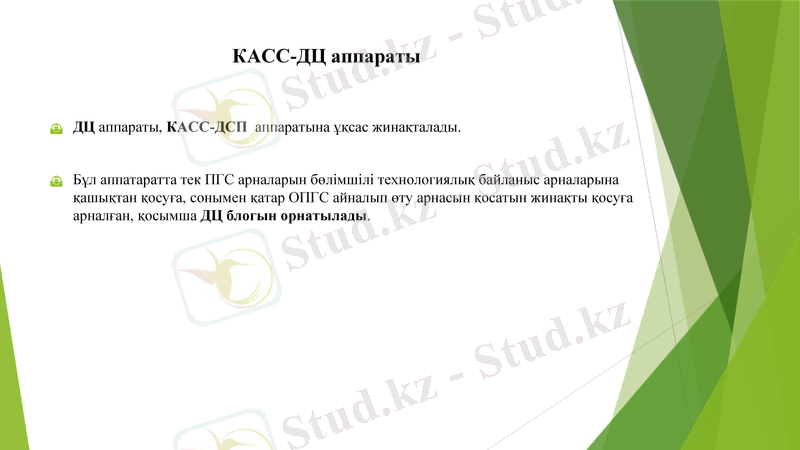

КАСС-ДЦ аппараты

ДЦ аппараты, КАСС-ДСП аппаратына ұқсас жинақталады.

Бұл аппатаратта тек ПГС арналарын бөлімшілі технологиялық байланыс арналарына
қашықтан қосуға, сонымен қатар ОПГС айналып өту арнасын қосатын жинақты қосуға
арналған, қосымша ДЦ блогын орнатылады.

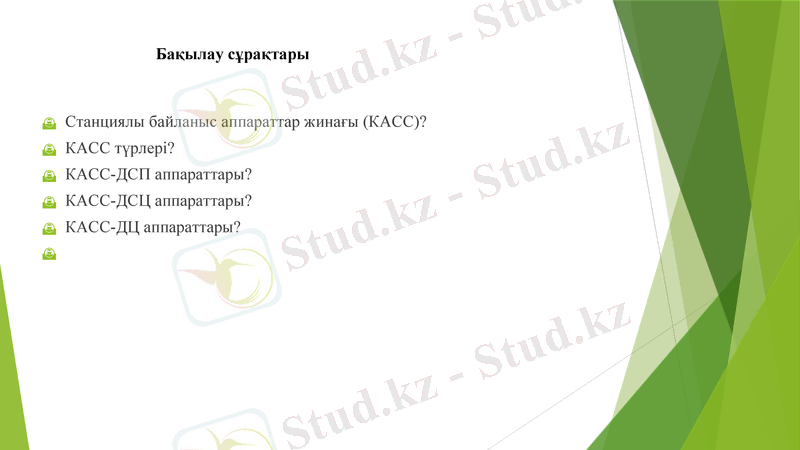

Бақылау сұрақтары

Станциялы байланыс аппараттар жинағы (КАСС)?
КАСС түрлері?
КАСС-ДСП аппараттары?
КАСС-ДСЦ аппараттары?
КАСС-ДЦ аппараттары?
