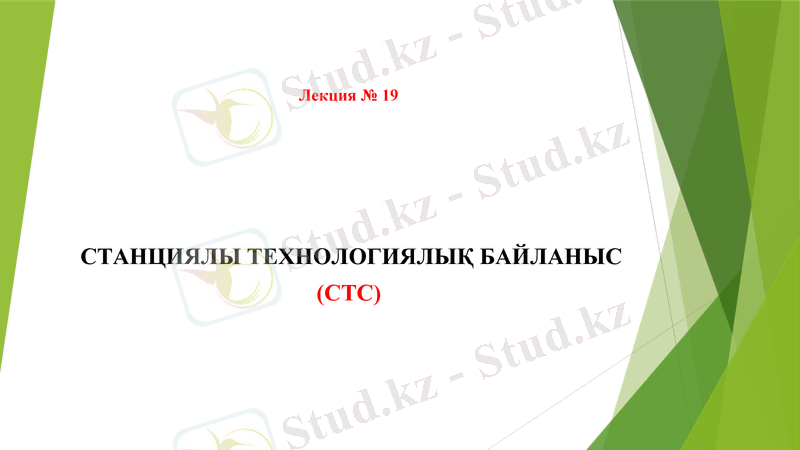

Лекция № 19
СТАНЦИЯЛЫ ТЕХНОЛОГИЯЛЫҚ БАЙЛАНЫС
(СТС)

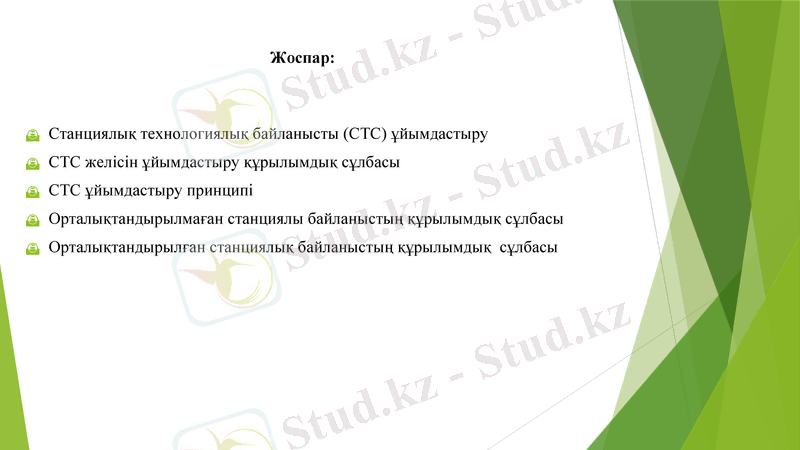

Жоспар:
Станциялық технологиялық байланысты (СТС) ұйымдастыру
СТС желісін ұйымдастыру құрылымдық сұлбасы
СТС ұйымдастыру принципі
Орталықтандырылмаған станциялы байланыстың құрылымдық сұлбасы
Орталықтандырылған станциялық байланыстың құрылымдық сұлбасы

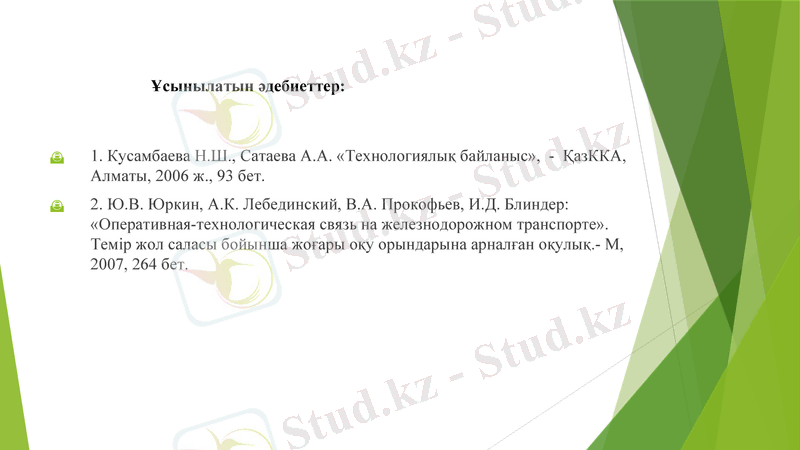

Ұсынылатын әдебиеттер:
1. Кусамбаева Н.Ш., Сатаева А.А. «Технологиялық байланыс», - ҚазККА,
Алматы, 2006 ж., 93 бет.
2. Ю.В. Юркин, А.К. Лебединский, В.А. Прокофьев, И.Д. Блиндер:
«Оперативная-технологическая связь на железнодорожном транспорте».
Темір жол саласы бойынша жоғары оқу орындарына арналған оқулық.- М,
2007, 264 бет.

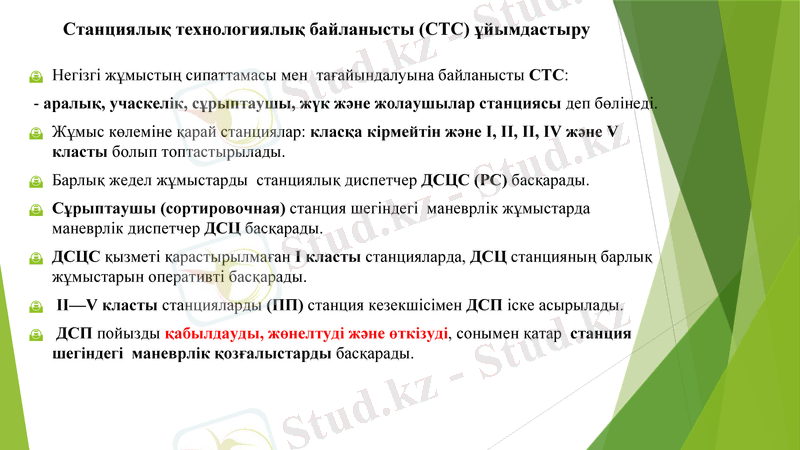

Станциялық технологиялық байланысты (СТС) ұйымдастыру
Негізгі жұмыстың сипаттамасы мен тағайындалуына байланысты СТС:
- аралық, учаскелік, сұрыптаушы, жүк және жолаушылар станциясы деп бөлінеді.
Жұмыс көлеміне қарай станциялар: класқа кірмейтін және I, II, II, IV және V
класты болып топтастырылады.
Барлық жедел жұмыстарды станциялық диспетчер ДСЦС (РС) басқарады.
Сұрыптаушы (сортировочная) станция шегіндегі маневрлік жұмыстарда
маневрлік диспетчер ДСЦ басқарады.
ДСЦС қызметі қарастырылмаған I класты станцияларда, ДСЦ станцияның барлық
жұмыстарын оперативті басқарады.
II—V класты станцияларды (ПП) станция кезекшісімен ДСП іске асырылады.
ДСП пойызды қабылдауды, жөнелтуді және өткізуді, сонымен қатар станция
шегіндегі маневрлік қозғалыстарды басқарады.

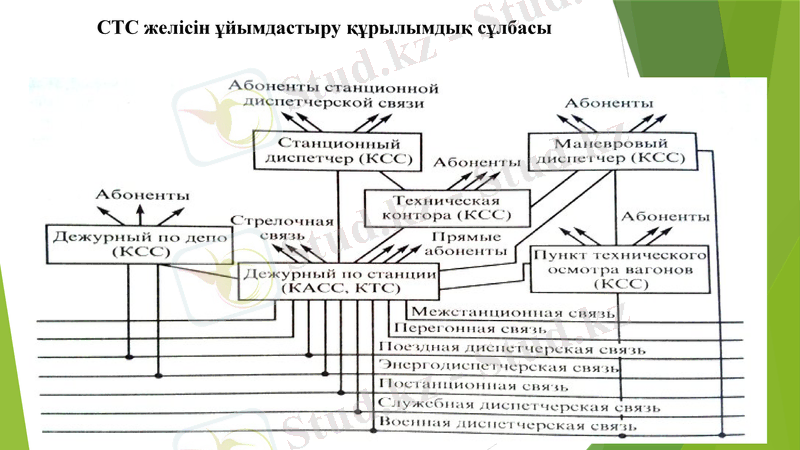

СТС желісін ұйымдастыру құрылымдық сұлбасы

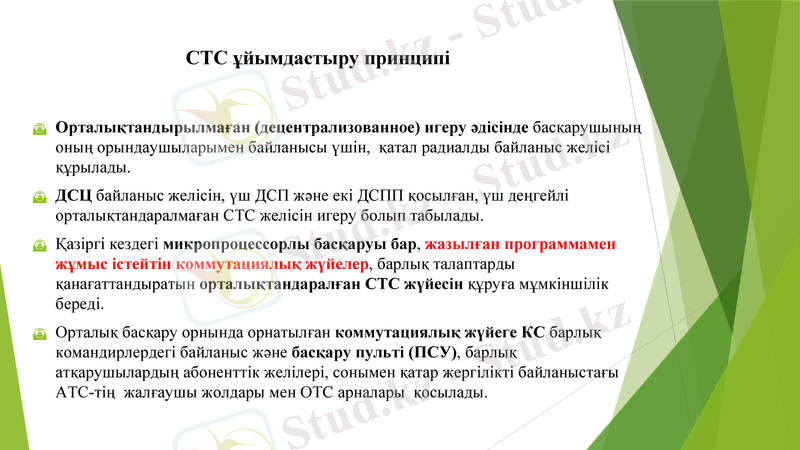

СТС ұйымдастыру принципі
Орталықтандырылмаған (децентрализованное) игеру әдісінде басқарушының
оның орындаушыларымен байланысы үшін, қатал радиалды байланыс желісі
құрылады.
ДСЦ байланыс желісін, үш ДСП және екі ДСПП қосылған, үш деңгейлі
орталықтандаралмаған СТС желісін игеру болып табылады.
Қазіргі кездегі микропроцессорлы басқаруы бар, жазылған программамен
жұмыс істейтін коммутациялық жүйелер, барлық талаптарды
қанағаттандыратын орталықтандаралған СТС жүйесін құруға мұмкіншілік
береді.
Орталық басқару орнында орнатылған коммутациялық жүйеге КС барлық
командирлердегі байланыс және басқару пульті (ПСУ), барлық атқарушылардың
абоненттік желілері, сонымен қатар жергілікті байланыстағы АТС-тің жалғаушы
жолдары мен ОТС арналары қосылады.

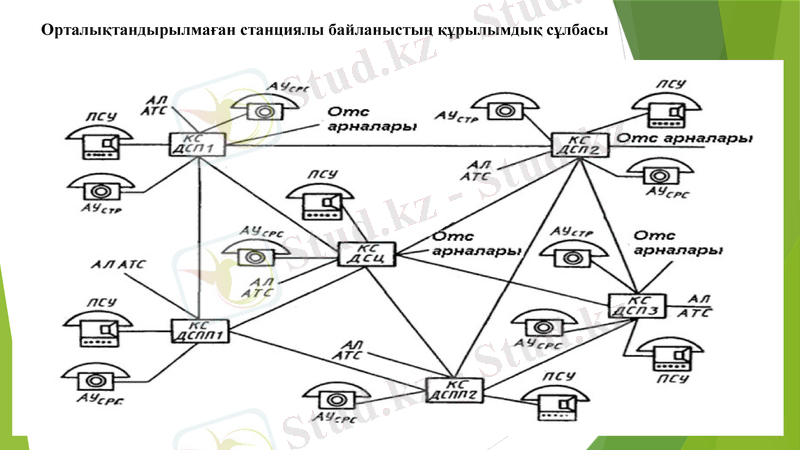

Орталықтандырылмаған станциялы байланыстың құрылымдық сұлбасы

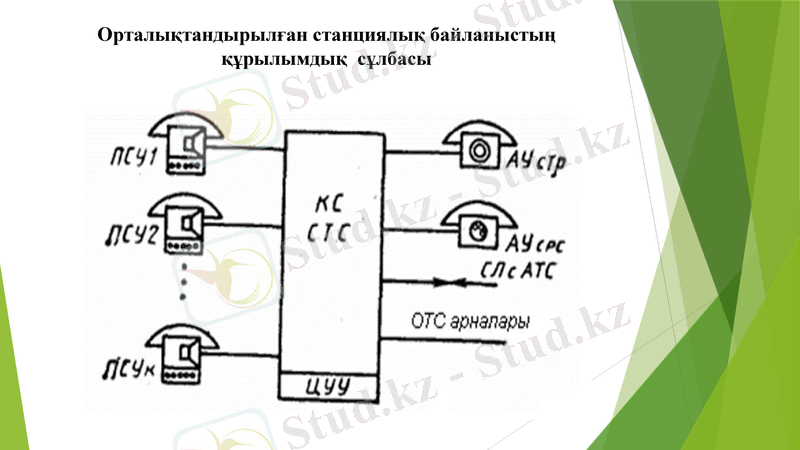

Орталықтандырылған станциялық байланыстың
құрылымдық сұлбасы

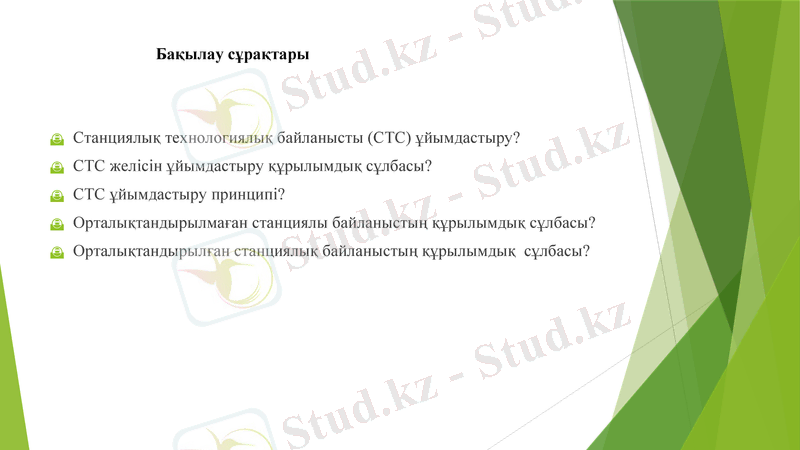

Бақылау сұрақтары
Станциялық технологиялық байланысты (СТС) ұйымдастыру?
СТС желісін ұйымдастыру құрылымдық сұлбасы?
СТС ұйымдастыру принципі?
Орталықтандырылмаған станциялы байланыстың құрылымдық сұлбасы?
Орталықтандырылған станциялық байланыстың құрылымдық сұлбасы?
