Лекция № 17 және 18

СТАНЦИЯЛЫҚ (МЖС)
ЖӘНЕ
АРАЛЫҚ (ПГС)
БАЙЛАНЫСТЫ ҰЙЫМДАСТЫРУ
Жоспар:

Поеззды станцияаралық байланыс (МЖС)
Станцияаралық байланысты ұйымдастыратын структуралық сұлбасы
Аралық перегондық байланыс (ПГС) ұйымдастырылу принципі
ПГС екісымды жолмен ұйымдастыратын құрылымдық сұлбасы
Ұсынылатын әдебиеттер:

1. Кусамбаева Н.Ш., Сатаева А.А. «Технологиялық байланыс», - ҚазККА,
Алматы, 2006 ж., 93 бет.
2. Ю.В. Юркин, А.К. Лебединский, В.А. Прокофьев, И.Д. Блиндер:
«Оперативная-технологическая связь на железнодорожном транспорте».
Темір жол саласы бойынша жоғары оқу орындарына арналған оқулық.- М,
2007, 264 бет.

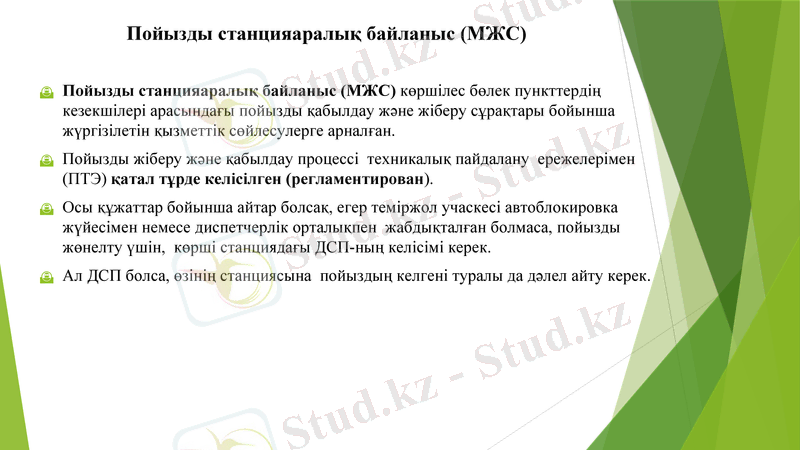

Пойызды станцияаралық байланыс (МЖС)

Пойызды станцияаралық байланыс (МЖС) көршілес бөлек пункттердің
кезекшілері арасындағы пойызды қабылдау және жіберу сұрақтары бойынша
жүргізілетін қызметтік сөйлесулерге арналған.
Пойызды жіберу және қабылдау процессі техникалық пайдалану ережелерімен
(ПТЭ) қатал тұрде келісілген (регламентирован).
Осы құжаттар бойынша айтар болсақ, егер теміржол учаскесі автоблокировка
жүйесімен немесе диспетчерлік орталықпен жабдықталған болмаса, пойызды
жөнелту үшін, көрші станциядағы ДСП-ның келісімі керек.
Ал ДСП болса, өзінің станциясына пойыздың келгені туралы да дәлел айту керек.

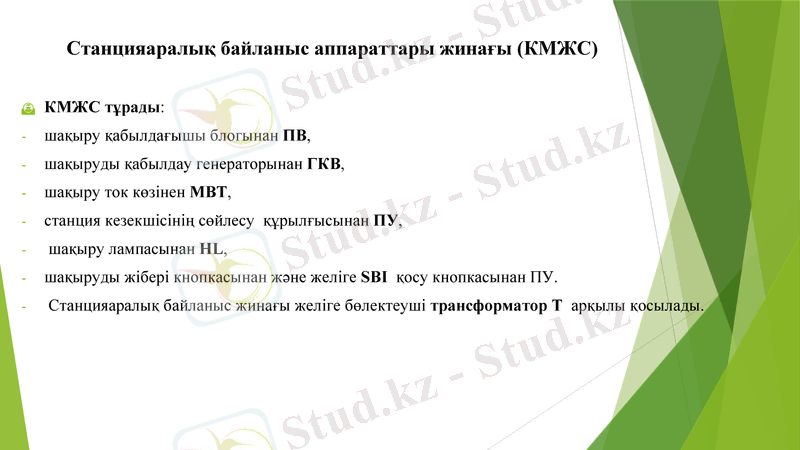

Станцияаралық байланыс аппараттары жинағы (КМЖС)

КМЖС тұрады:
шақыру қабылдағышы блогынан ПВ,
шақыруды қабылдау генераторынан ГКВ,
шақыру ток көзінен МВТ,
станция кезекшісінің сөйлесу құрылғысынан ПУ,
шақыру лампасынан HL,
шақыруды жібері кнопкасынан және желіге SBI қосу кнопкасынан ПУ.
Станцияаралық байланыс жинағы желіге бөлектеуші трансформатор Т арқылы қосылады.

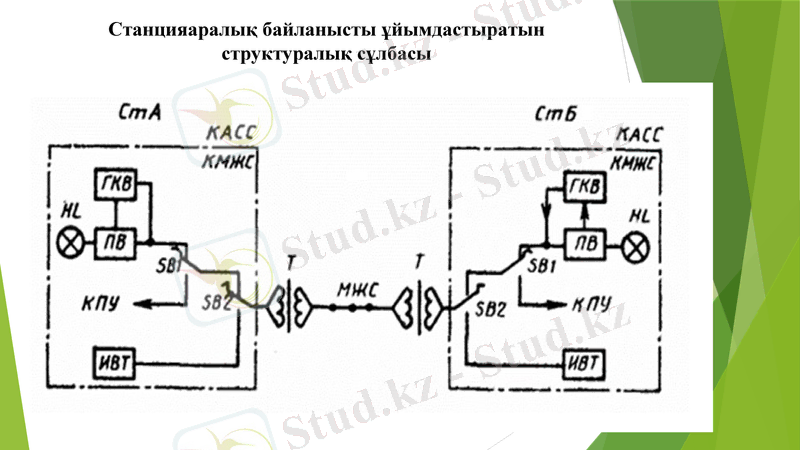

Станцияаралық байланысты ұйымдастыратын структуралық сұлбасы

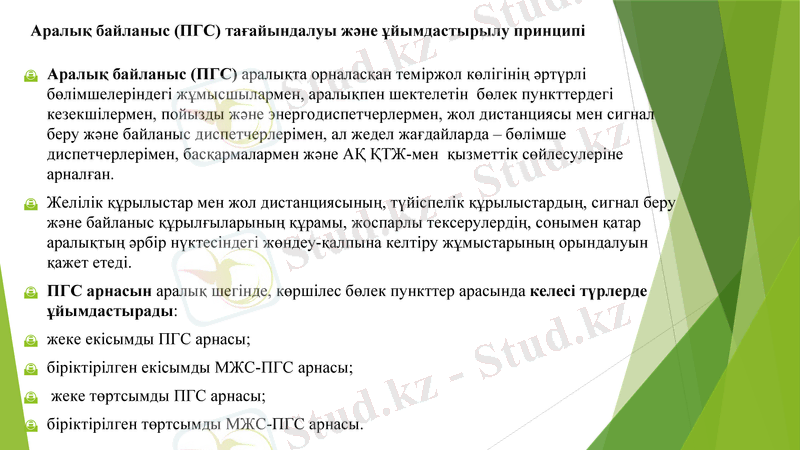

Аралық байланыс (ПГС) тағайындалуы және ұйымдастырылу принципі

Аралық байланыс (ПГС) аралықта орналасқан теміржол көлігінің әртүрлі
бөлімшелеріндегі жұмысшылармен, аралықпен шектелетін бөлек пункттердегі
кезекшілермен, пойызды және энергодиспетчерлермен, жол дистанциясы мен сигнал
беру және байланыс диспетчерлерімен, ал жедел жағдайларда – бөлімше
диспетчерлерімен, басқармалармен және АҚ ҚТЖ-мен қызметтік сөйлесулеріне
арналған.
Желілік құрылыстар мен жол дистанциясының, түйіспелік құрылыстардың, сигнал беру
және байланыс құрылғыларының құрамы, жоспарлы тексерулердің, сонымен қатар
аралықтың әрбір нүктесіндегі жөндеу-қалпына келтіру жұмыстарының орындалуын
қажет етеді.
ПГС арнасын аралық шегінде, көршілес бөлек пункттер арасында келесі түрлерде
ұйымдастырады:
жеке екісымды ПГС арнасы;
біріктірілген екісымды МЖС-ПГС арнасы;
жеке төртсымды ПГС арнасы;
біріктірілген төртсымды МЖС-ПГС арнасы.

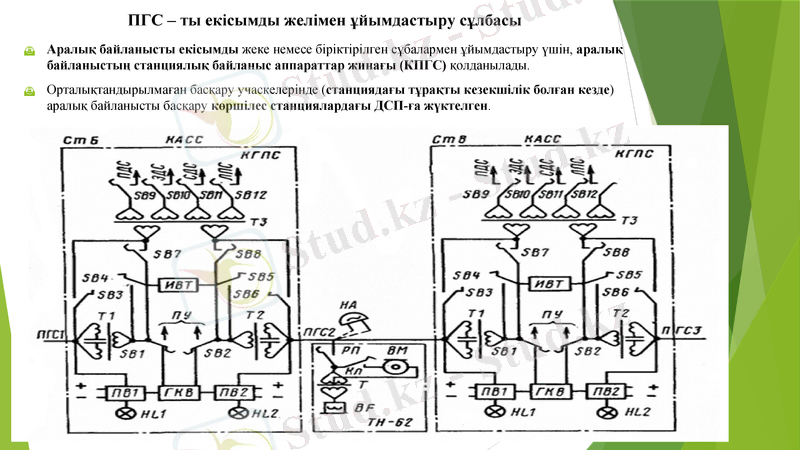

ПГС – ты екісымды желімен ұйымдастыру сұлбасы
Аралық байланысты екісымды жеке немесе біріктірілген сұбалармен ұйымдастыру үшін, аралық
байланыстың станциялық байланыс аппараттар жинағы (КПГС) қолданылады.
Орталықтандырылмаған басқару учаскелерінде (станциядағы тұрақты кезекшілік болған кезде)
аралық байланысты басқару көршілес станциялардағы ДСП-ға жүктелген.
Бақылау сұрақтары

Пойызды станцияаралық байланыс (МЖС)?
Станцияаралық байланысты ұйымдастыратын структуралық сұлбасы?
Аралық байланыс (ПГС) тағайындалуы және ұйымдастырылу принципі?
ПГС екісымды жолмен ұйымдастыратын құрылымдық сұлбасы?
