МСС және ДРС ұйымдастыру принциптері

Презентация қосу

Лекция № 12 және 13

Магистральды (МСС)
және
Жолды басқарушы байланыс (ДРС)

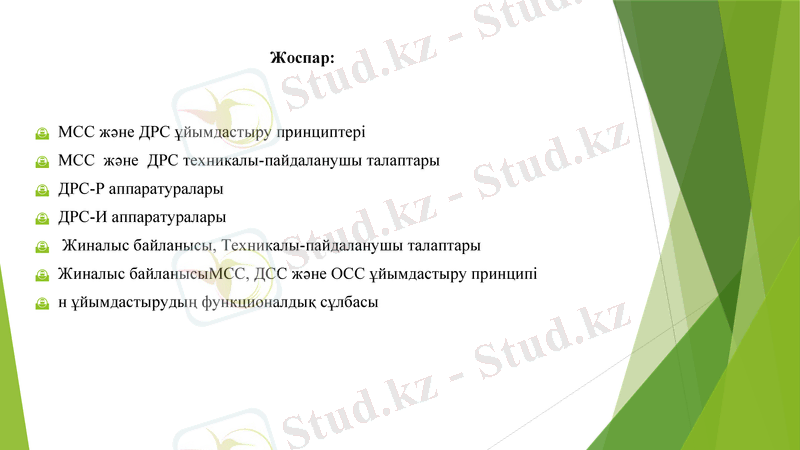

Жоспар:

МСС және ДРС ұйымдастыру принциптері
МСС және ДРС техникалы-пайдаланушы талаптары
ДРС-Р аппаратуралары
ДРС-И аппаратуралары
Жиналыс байланысы, Техникалы-пайдаланушы талаптары
Жиналыс байланысыМСС, ДСС және ОСС ұйымдастыру принципі
н ұйымдастырудың функционалдық сұлбасы

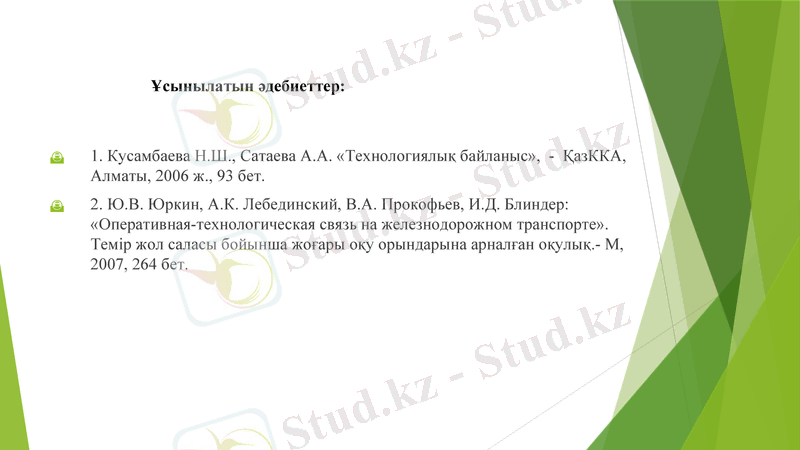

Ұсынылатын әдебиеттер:

1. Кусамбаева Н.Ш., Сатаева А.А. «Технологиялық байланыс», - ҚазККА,
Алматы, 2006 ж., 93 бет.
2. Ю.В. Юркин, А.К. Лебединский, В.А. Прокофьев, И.Д. Блиндер:
«Оперативная-технологическая связь на железнодорожном транспорте».
Темір жол саласы бойынша жоғары оқу орындарына арналған оқулық.- М,
2007, 264 бет.

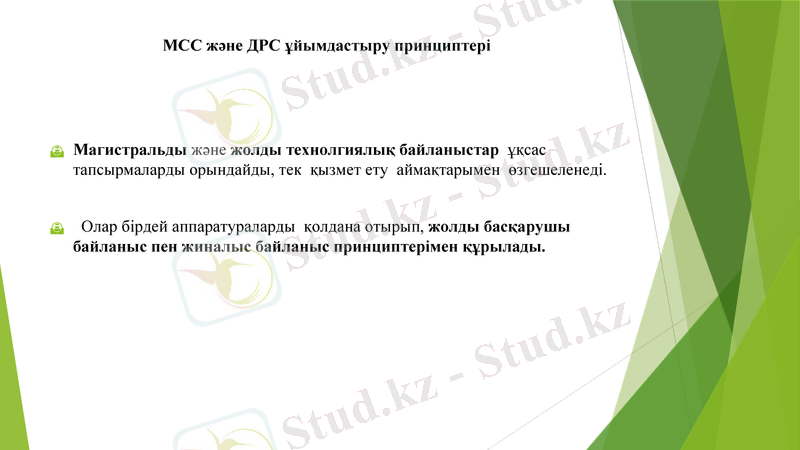

МСС және ДРС ұйымдастыру принциптері

Магистральды және жолды технолгиялық байланыстар ұқсас
тапсырмаларды орындайды, тек қызмет ету аймақтарымен өзгешеленеді.

Олар бірдей аппаратураларды қолдана отырып, жолды басқарушы
байланыс пен жиналыс байланыс принциптерімен құрылады.
МСС және ДРС техникалы-пайдаланушы талаптары

- құрамына 38-ге дейін оперативті жұмысшылар мен өзінің басқару аймақтарының шегіндегі
жергілікті, сондай-ақ қалааралық байланыстардағы күмәнді абоненттердің шексіз саны
қосылатын диспетчерлік учаскені ұйымдастыруды;
- кез-келген абонентке жеке шақыру мүмкіндігін беруді;
- шақырушы абоненттік пункттің қоңырау жұмысын бақылайтын ДГП-дағы сигнал беруді;
- ДГП абоненттері жақтан ДГП-ні дауыспен шақыруды;
- сөйлесулерді ДГП басымдылығымен, үзілуге дейін біржақты әдіспен енгізуді;
- «біреу сөйлейді – барлығы естиді» принципін іске асыруды;
- ДГП-да дауыспен зорайтуды қабылдауды және микротелефонға қалған абонеттерді
қабылдауды;
- ДГП-мен, сондай-ақ сол учаскедегі абоненттермен, осы кездегі абонеттермен сөйлесудегі
басымдылықты сақтай отырып, ДГП-ны көрші учаскелердегі ДРС-қа қосу мүмкіндігін;
- басқарушы жұмысшыларды ДГП арнасына және ДГП-ны қоса отырып, айналымдағы кез-
келген абонентпен сөйлесу басымдылығын енгізуді қамтамасыз ету керек.

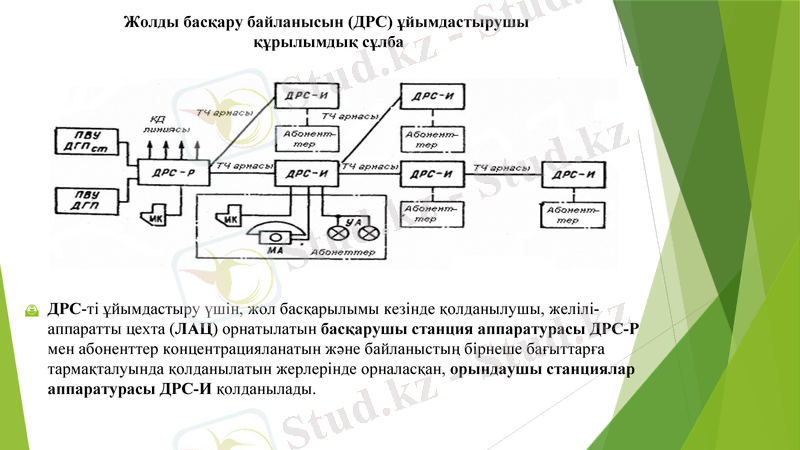

Жолды басқару байланысын (ДРС) ұйымдастырушы
құрылымдық сұлба

ДРС-ті ұйымдастыру үшін, жол басқарылымы кезінде қолданылушы, желілі-
аппаратты цехта (ЛАЦ) орнатылатын басқарушы станция аппаратурасы ДРС-Р
мен абоненттер концентрацияланатын және байланыстың бірнеше бағыттарға
тармақталуында қолданылатын жерлерінде орналасқан, орындаушы станциялар
аппаратурасы ДРС-И қолданылады.
ДРС-Р аппаратуралары

ДРС-Р аппратурасына ДГП-ның (переговорно вызыввное устройство) сөйлесу-
шақыру құрылғысы (ПВУ ДГП), атқарушы станциялардаға төртсымды ТЧ
арналары, жол басқармасындағы директорлық коммутатордың КД желілері,
сонымен қатар қолмен қызмет көрсетерін МТС (РМТС) желілері кіреді.
Аппаратураға ПВУ ДГП-дан келетін аға кезекшінің ПВУ ДГПст желісі қосылуы
мүмкін.
ДРС-тің бірнеше учаскелерін ұйымдастыру кезінде, ДРС-Р аппаратурасы ДГП-
ның басқа байланыс учаскелеріне қосылуын қамтасыз етеді.
ДРС-Р аппаратурасы сөз токтарын қабылдайды да, оларды күшейтіп, ПВУ ДГП
дауысзорайтқышының қалпақшасына (головка) береді, сонымен қатар атқарушы
бағыттардың төртсымды ТЧ арналарына тармақтап, басымдылықпен үзілуге
дейін ДГП-мен сөйлесу жүргізудің біржақты әдісін енгізуді қамтамасыз етеді.
ДРС-Р аппаратурасы жергілікті және алшақтатылған абоненттерінің жеке
шақыру сиганалдарын жібереді, сонымен қатар, шақыруды қабылдайтын бақылау
сигналын қабылдайды.

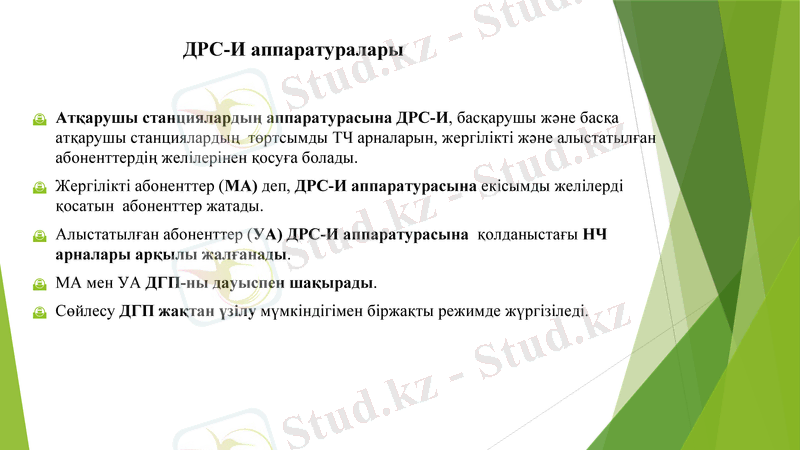

ДРС-И аппаратуралары

Атқарушы станциялардың аппаратурасына ДРС-И, басқарушы және басқа
атқарушы станциялардың төртсымды ТЧ арналарын, жергілікті және алыстатылған
абоненттердің желілерінен қосуға болады.
Жергілікті абоненттер (МА) деп, ДРС-И аппаратурасына екісымды желілерді
қосатын абоненттер жатады.
Алыстатылған абоненттер (УА) ДРС-И аппаратурасына қолданыстағы НЧ
арналары арқылы жалғанады.
МА мен УА ДГП-ны дауыспен шақырады.
Сөйлесу ДГП жақтан үзілу мүмкіндігімен біржақты режимде жүргізіледі.

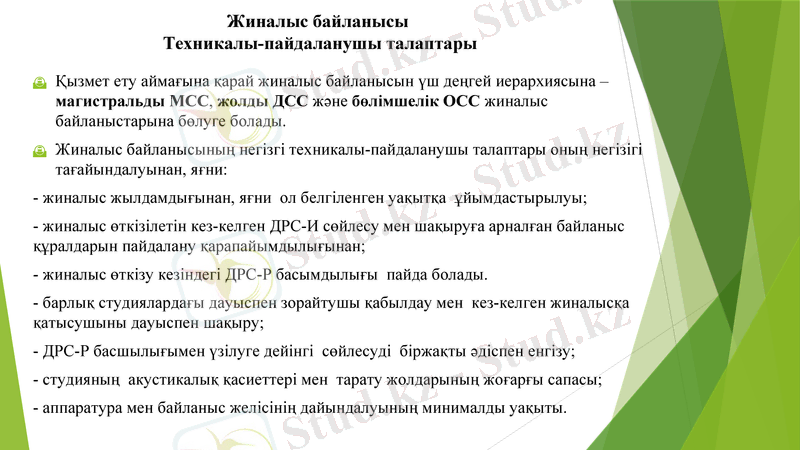

Жиналыс байланысы
Техникалы-пайдаланушы талаптары

Қызмет ету аймағына қарай жиналыс байланысын үш деңгей иерархиясына –
магистральды МСС, жолды ДСС және бөлімшелік ОСС жиналыс
байланыстарына бөлуге болады.
Жиналыс байланысының негізгі техникалы-пайдаланушы талаптары оның негізігі
тағайындалуынан, яғни:
- жиналыс жылдамдығынан, яғни ол белгіленген уақытқа ұйымдастырылуы;
- жиналыс өткізілетін кез-келген ДРС-И сөйлесу мен шақыруға арналған байланыс
құралдарын пайдалану қарапайымдылығынан;
- жиналыс өткізу кезіндегі ДРС-Р басымдылығы пайда болады.
- барлық студиялардағы дауыспен зорайтушы қабылдау мен кез-келген жиналысқа
қатысушыны дауыспен шақыру;
- ДРС-Р басшылығымен үзілуге дейінгі сөйлесуді біржақты әдіспен енгізу;
- студияның акустикалық қасиеттері мен тарату жолдарының жоғарғы сапасы;
- аппаратура мен байланыс желісінің дайындалуының минималды уақыты.
МСС, ДСС және ОСС ұйымдастыру принципі

Айтып өткендей, жиналыс өткізу үшін, жол басқармалары мен
бөлімшелерінде, сондай-ақ ірі станцияларда арнайы орындар –
студия деп аталатын жиналыс залдары орнатылады.
Жиналысқа дайындалу кезінде ЛАЦ-тағы кезекші қызметкер
жиналыс байланысының аппаратурасын қосады, оған негізгі
және резервті арналарды қосады да, бақылау
аппаратурасындағы, содан кейін студиядағы тарату жолдарының
сапасын тексереді.
Жиналыс байланысын ұйымдастырудың функционалдық сұлбасы
Бақылау сұрақтары

МСС және ДРС ұйымдастыру принциптері?
МСС және ДРС техникалы-пайдаланушы талаптары?
ДРС-Р аппаратуралары?
ДРС-И аппаратуралары?
Жиналыс байланысы, Техникалы-пайдаланушы талаптары?
МСС, ДСС және ОСС ұйымдастыру принципі?
Жиналыс байланысын ұйымдастырудың функционалдық сұлбасы?
