Лекция 10-11: ИКМ-30 және ИКМ-120 негізіндегі ЖТБ-ны цифрлы тарату жүйелері

Скачать

Лекция № 10 және 11

ЖТБ-ны ЦИФРЛЫ ТАРАТУ ЖҮЙЕЛЕРІМЕН (ИКМ - 30, 120)

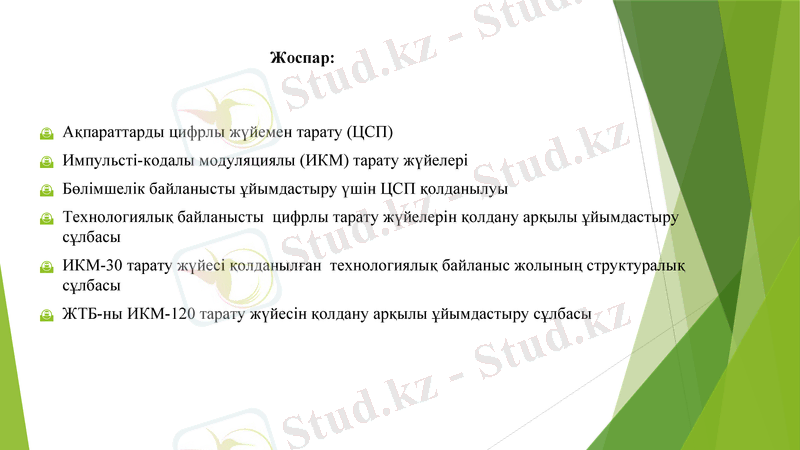

Жоспар:

Ақпараттарды цифрлы жүйемен тарату (ЦСП)

Импульсті-кодалы модуляциялы (ИКМ) тарату жүйелері

Бөлімшелік байланысты ұйымдастыру үшін ЦСП қолданылуы

Технологиялық байланысты цифрлы тарату жүйелерін қолдану арқылы ұйымдастыру сұлбасы

ИКМ-30 тарату жүйесі қолданылған технологиялық байланыс жолының структуралық сұлбасы

ЖТБ-ны ИКМ-120 тарату жүйесін қолдану арқылы ұйымдастыру сұлбасы

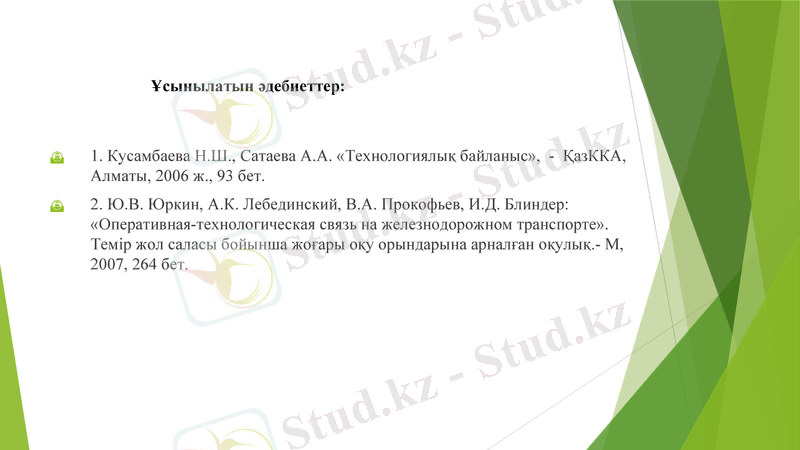

Ұсынылатын әдебиеттер:

1. Кусамбаева Н. Ш., Сатаева А. А. «Технологиялық байланыс», - ҚазККА, Алматы, 2006 ж., 93 бет.

2. Ю. В. Юркин, А. К. Лебединский, В. А. Прокофьев, И. Д. Блиндер: «Оперативная-технологическая связь на железнодорожном транспорте». Темір жол саласы бойынша жоғары оқу орындарына арналған оқулық. - М, 2007, 264 бет.

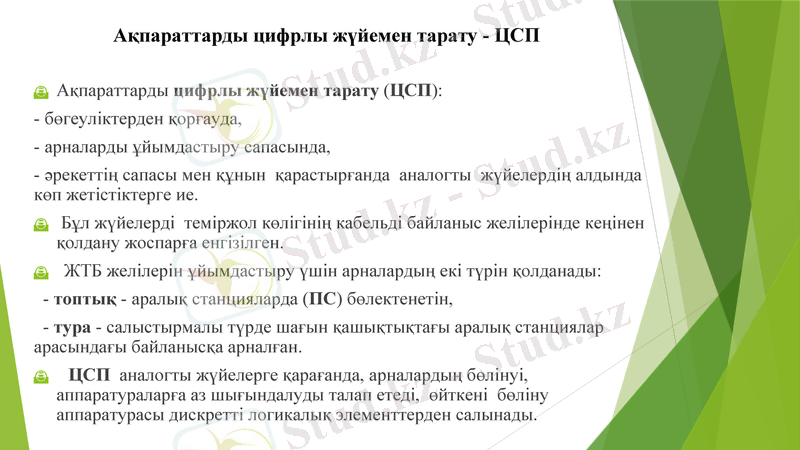

Ақпараттарды цифрлы жүйемен тарату - ЦСП

Ақпараттарды цифрлы жүйемен тарату (ЦСП) :

- бөгеуліктерден қорғауда,

- арналарды ұйымдастыру сапасында,

- әрекеттің сапасы мен құнын қарастырғанда аналогты жүйелердің алдында көп жетістіктерге ие.

Бұл жүйелерді теміржол көлігінің кабельді байланыс желілерінде кеңінен қолдану жоспарға енгізілген.

ЖТБ желілерін ұйымдастыру үшін арналардың екі түрін қолданады:

- топтық - аралық станцияларда (ПС) бөлектенетін,

- тура - салыстырмалы түрде шағын қашықтықтағы аралық станциялар арасындағы байланысқа арналған.

ЦСП аналогты жүйелерге қарағанда, арналардың бөлінуі, аппаратураларға аз шығындалуды талап етеді, өйткені бөліну аппаратурасы дискретті логикалық элементтерден салынады.

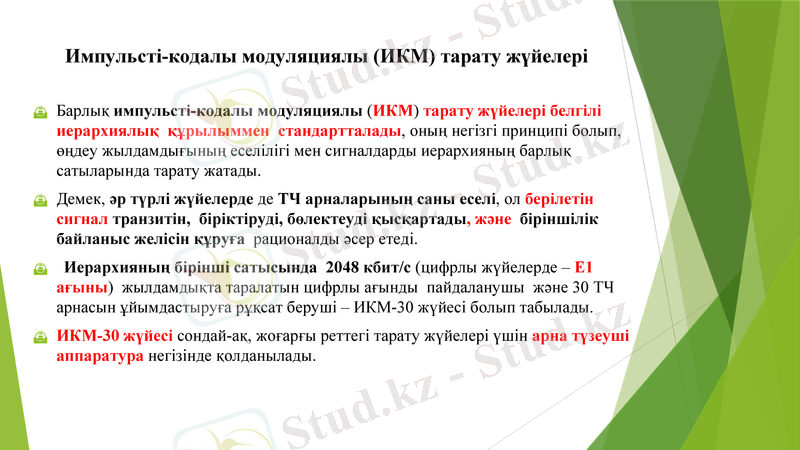

Импульсті-кодалы модуляциялы (ИКМ) тарату жүйелері

Барлық импульсті-кодалы модуляциялы (ИКМ) тарату жүйелері белгілі иерархиялық құрылыммен стандартталады, оның негізгі принципі болып, өңдеу жылдамдығының еселілігі мен сигналдарды иерархияның барлық сатыларында тарату жатады.

Демек, әр түрлі жүйелерде де ТЧ арналарының саны еселі, ол берілетін сигнал транзитін, біріктіруді, бөлектеуді қысқартады, және біріншілік байланыс желісін құруға рационалды әсер етеді.

Иерархияның бірінші сатысында 2048 кбит/с (цифрлы жүйелерде - Е1 ағыны) жылдамдықта таралатын цифрлы ағынды пайдаланушы және 30 ТЧ арнасын ұйымдастыруға рұқсат беруші - ИКМ-30 жүйесі болып табылады.

ИКМ-30 жүйесі сондай-ақ, жоғарғы реттегі тарату жүйелері үшін арна түзеуші аппаратура негізінде қолданылады.

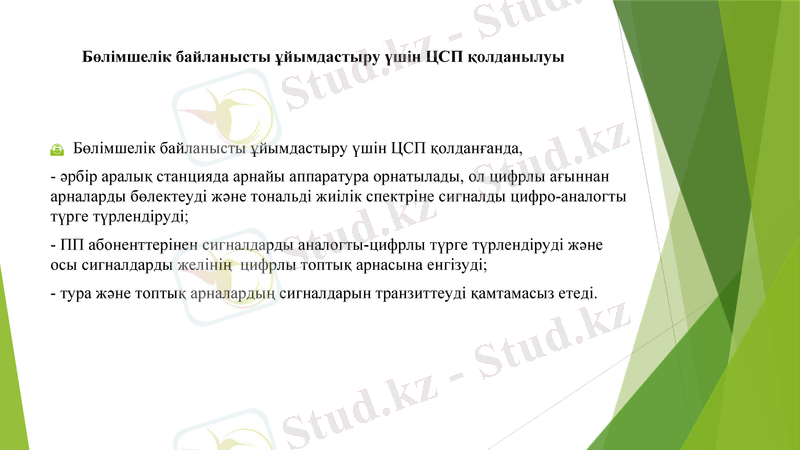

Бөлімшелік байланысты ұйымдастыру үшін ЦСП қолданылуы

Бөлімшелік байланысты ұйымдастыру үшін ЦСП қолданғанда,

- әрбір аралық станцияда арнайы аппаратура орнатылады, ол цифрлы ағыннан арналарды бөлектеуді және тональді жиілік спектріне сигналды цифро-аналогты түрге түрлендіруді;

- ПП абоненттерінен сигналдарды аналогты-цифрлы түрге түрлендіруді және осы сигналдарды желінің цифрлы топтық арнасына енгізуді;

- тура және топтық арналардың сигналдарын транзиттеуді қамтамасыз етеді.

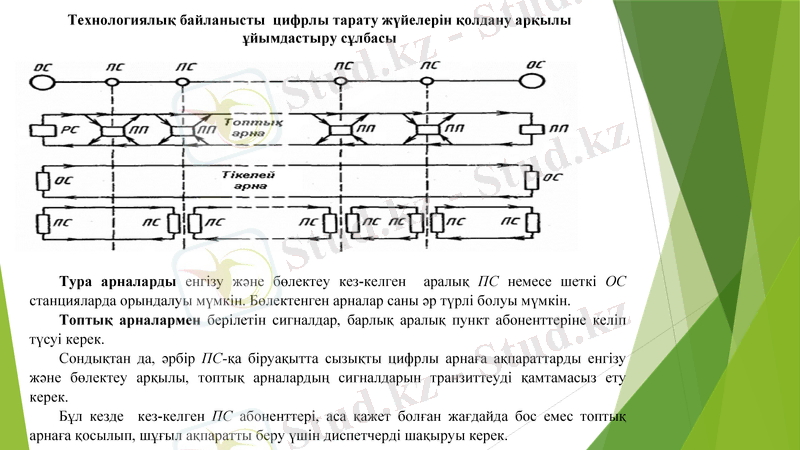

Технологиялық байланысты цифрлы тарату жүйелерін қолдану арқылы ұйымдастыру сұлбасы

Тура арналарды енгізу және бөлектеу кез-келген аралық ПС немесе шеткі ОС станцияларда орындалуы мүмкін. Бөлектенген арналар саны әр түрлі болуы мүмкін.

Топтық арналармен берілетін сигналдар, барлық аралық пункт абоненттеріне келіп түсуі керек.

Сондықтан да, әрбір ПС-қа біруақытта сызықты цифрлы арнаға ақпараттарды енгізу және бөлектеу арқылы, топтық арналардың сигналдарын транзиттеуді қамтамасыз ету керек.

Бұл кезде кез-келген ПС абоненттері, аса қажет болған жағдайда бос емес топтық арнаға қосылып, шұғыл ақпаратты беру үшін диспетчерді шақыруы керек.

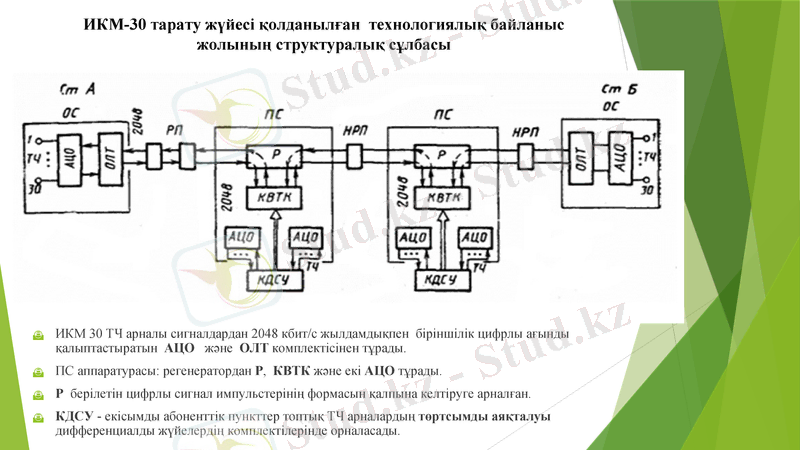

ИКМ-30 тарату жүйесі қолданылған технологиялық байланыс жолының структуралық сұлбасы

ИКМ 30 ТЧ арналы сигналдардан 2048 кбит/с жылдамдықпен біріншілік цифрлы ағынды қалыптастыратын АЦО және ОЛТ комплектісінен тұрады.

ПС аппаратурасы: регенератордан Р, КВТК және екі АЦО тұрады.

Р берілетін цифрлы сигнал импульстерінің формасын қалпына келтіруге арналған.

КДСУ - екісымды абоненттік пункттер топтық ТЧ арналардың төртсымды аяқталуы дифференциалды жүйелердің комплектілерінде орналасады.

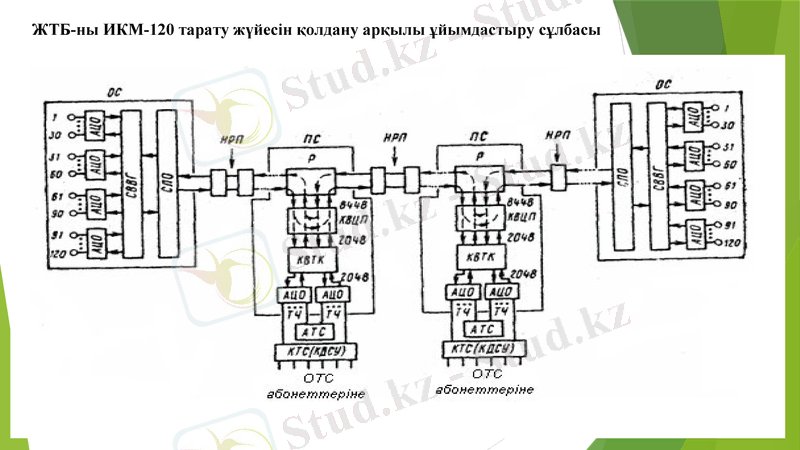

ЖТБ-ны ИКМ-120 тарату жүйесін қолдану арқылы ұйымдастыру сұлбасы

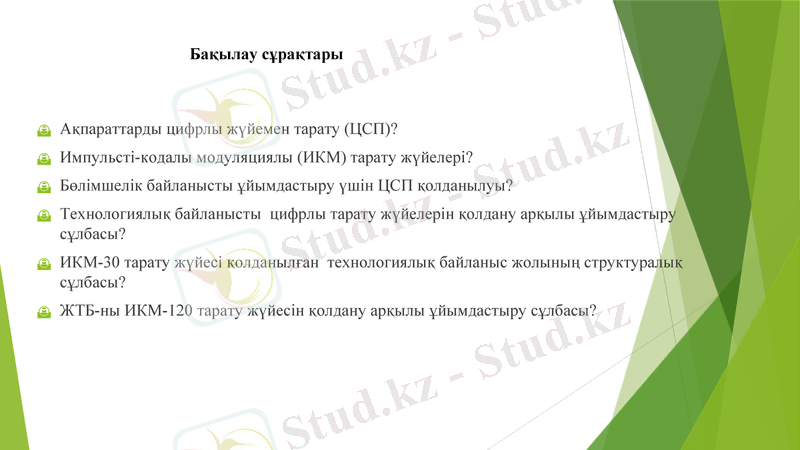

Бақылау сұрақтары

Ақпараттарды цифрлы жүйемен тарату (ЦСП) ?

Импульсті-кодалы модуляциялы (ИКМ) тарату жүйелері?

Бөлімшелік байланысты ұйымдастыру үшін ЦСП қолданылуы?

Технологиялық байланысты цифрлы тарату жүйелерін қолдану арқылы ұйымдастыру сұлбасы?

ИКМ-30 тарату жүйесі қолданылған технологиялық байланыс жолының структуралық сұлбасы?

ЖТБ-ны ИКМ-120 тарату жүйесін қолдану арқылы ұйымдастыру сұлбасы?
