Лекция № 9

Өтпелі құрылғылар (ПУ)
және
оларды ЖТБ ұйымдастыруда пайдалану

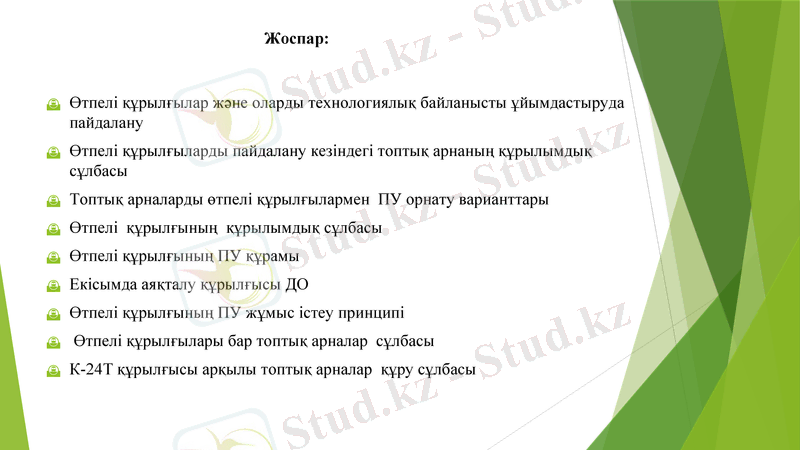

Жоспар:

Өтпелі құрылғылар және оларды технологиялық байланысты ұйымдастыруда
пайдалану
Өтпелі құрылғыларды пайдалану кезіндегі топтық арнаның құрылымдық
сұлбасы
Топтық арналарды өтпелі құрылғылармен ПУ орнату варианттары
Өтпелі құрылғының құрылымдық сұлбасы
Өтпелі құрылғының ПУ құрамы
Екісымда аяқталу құрылғысы ДО
Өтпелі құрылғының ПУ жұмыс істеу принципі
Өтпелі құрылғылары бар топтық арналар сұлбасы
К-24Т құрылғысы арқылы топтық арналар құру сұлбасы

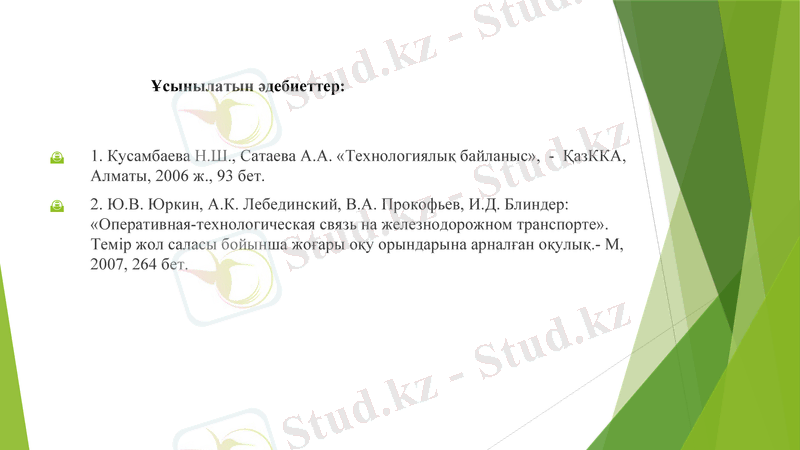

Ұсынылатын әдебиеттер:

1. Кусамбаева Н.Ш., Сатаева А.А. «Технологиялық байланыс», - ҚазККА,
Алматы, 2006 ж., 93 бет.
2. Ю.В. Юркин, А.К. Лебединский, В.А. Прокофьев, И.Д. Блиндер:
«Оперативная-технологическая связь на железнодорожном транспорте».
Темір жол саласы бойынша жоғары оқу орындарына арналған оқулық.- М,
2007, 264 бет.

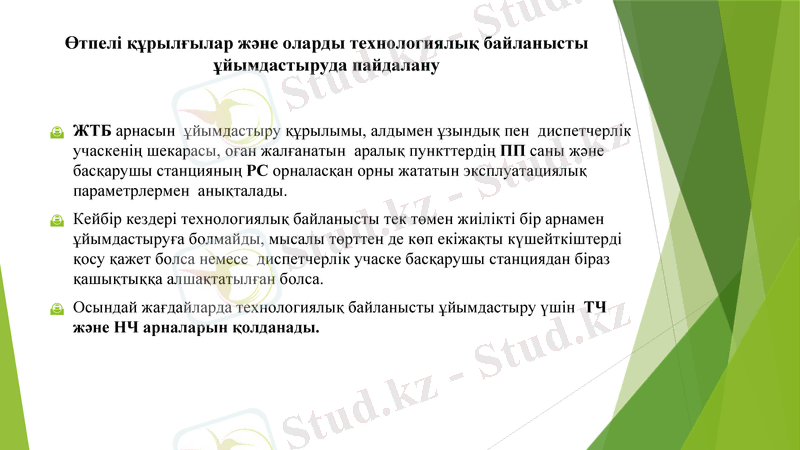

Өтпелі құрылғылар және оларды технологиялық байланысты ұйымдастыруда пайдалану

ЖТБ арнасын ұйымдастыру құрылымы, алдымен ұзындық пен диспетчерлік
учаскенің шекарасы, оған жалғанатын аралық пункттердің ПП саны және
басқарушы станцияның РС орналасқан орны жататын эксплуатациялық
параметрлермен анықталады.
Кейбір кездері технологиялық байланысты тек төмен жиілікті бір арнамен
ұйымдастыруға болмайды, мысалы төрттен де көп екіжақты күшейткіштерді
қосу қажет болса немесе диспетчерлік учаске басқарушы станциядан біраз
қашықтыққа алшақтатылған болса.
Осындай жағдайларда технологиялық байланысты ұйымдастыру үшін ТЧ
және НЧ арналарын қолданады.

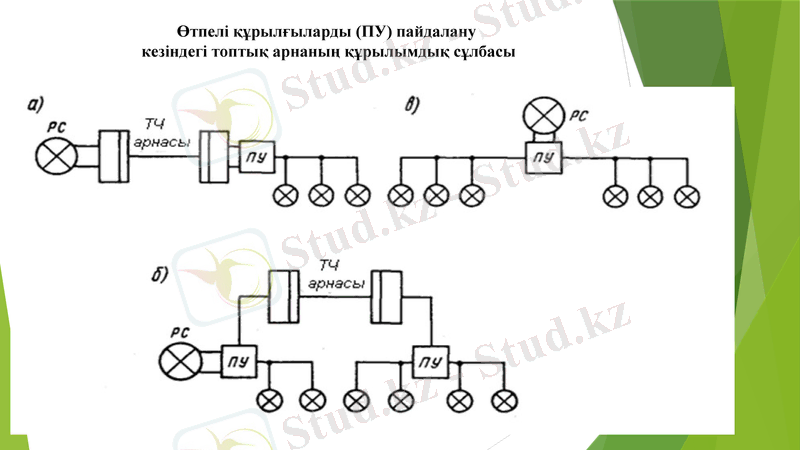

Өтпелі құрылғыларды (ПУ) пайдалану
кезіндегі топтық арнаның құрылымдық сұлбасы

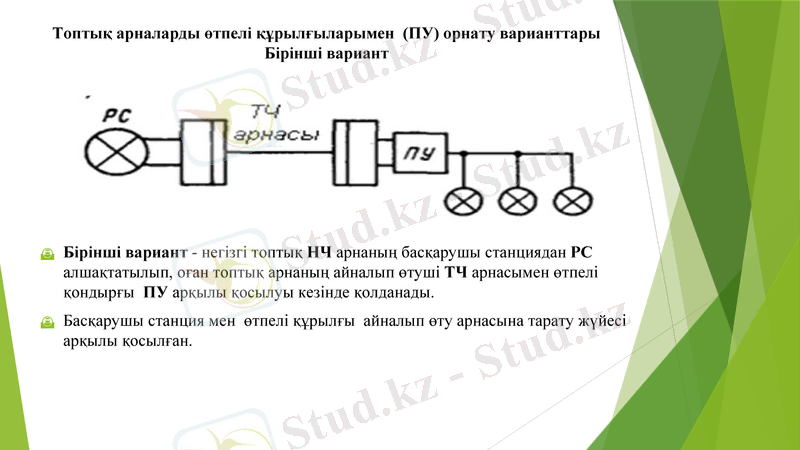

Топтық арналарды өтпелі құрылғыларымен (ПУ) орнату варианттары
Бірінші вариант

Бірінші вариант - негізгі топтық НЧ арнаның басқарушы станциядан РС
алшақтатылып, оған топтық арнаның айналып өтуші ТЧ арнасымен өтпелі
қондырғы ПУ арқылы қосылуы кезінде қолданады.
Басқарушы станция мен өтпелі құрылғы айналып өту арнасына тарату жүйесі
арқылы қосылған.

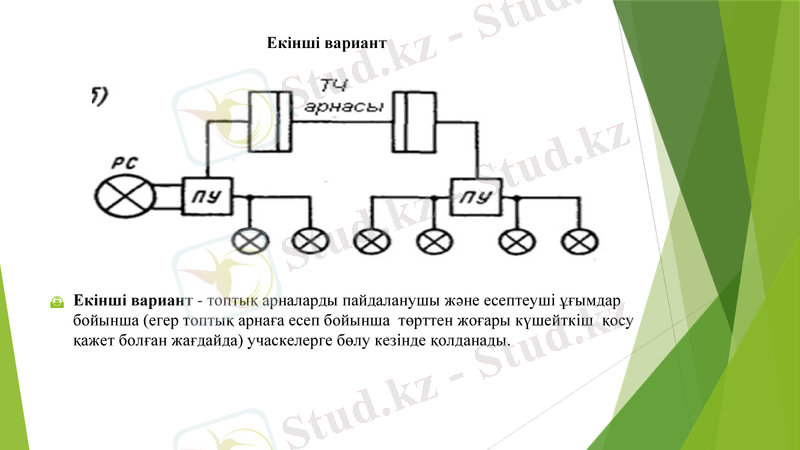

Екінші вариант

Екінші вариант - топтық арналарды пайдаланушы және есептеуші ұғымдар
бойынша (егер топтық арнаға есеп бойынша төрттен жоғары күшейткіш қосу
қажет болған жағдайда) учаскелерге бөлу кезінде қолданады.

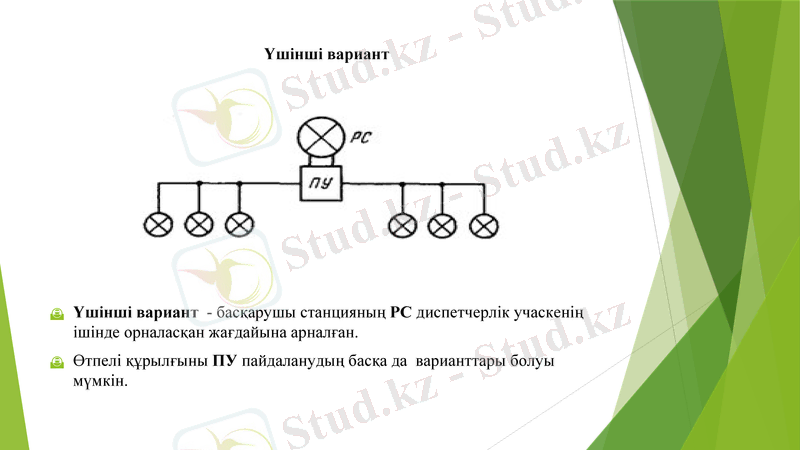

Үшінші вариант

Үшінші вариант - басқарушы станцияның РС диспетчерлік учаскенің
ішінде орналасқан жағдайына арналған.
Өтпелі құрылғыны ПУ пайдаланудың басқа да варианттары болуы
мүмкін.

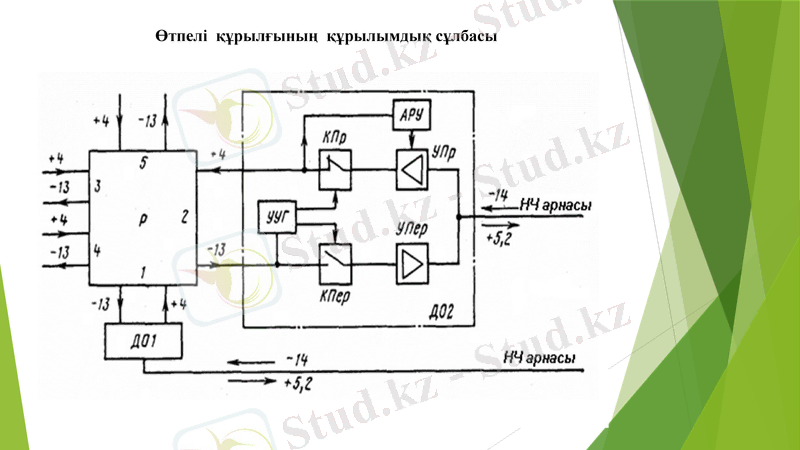

Өтпелі құрылғының құрылымдық сұлбасы

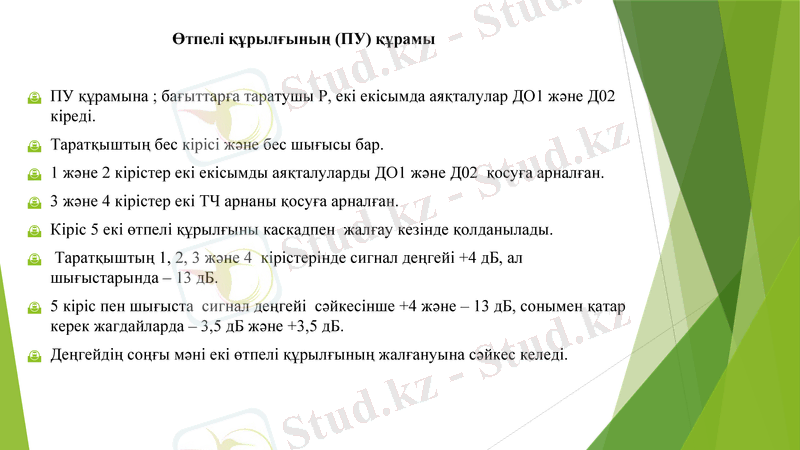

Өтпелі құрылғының (ПУ) құрамы

ПУ құрамына ; бағыттарға таратушы Р, екі екісымда аяқталулар ДО1 және Д02
кіреді.
Таратқыштың бес кірісі және бес шығысы бар.
1 және 2 кірістер екі екісымды аяқталуларды ДО1 және Д02 қосуға арналған.
3 және 4 кірістер екі ТЧ арнаны қосуға арналған.
Кіріс 5 екі өтпелі құрылғыны каскадпен жалғау кезінде қолданылады.
Таратқыштың 1, 2, 3 және 4 кірістерінде сигнал деңгейі +4 дБ, ал
шығыстарында – 13 дБ.
5 кіріс пен шығыста сигнал деңгейі сәйкесінше +4 және – 13 дБ, сонымен қатар
керек жагдайларда – 3,5 дБ және +3,5 дБ.
Деңгейдің соңғы мәні екі өтпелі құрылғының жалғануына сәйкес келеді.

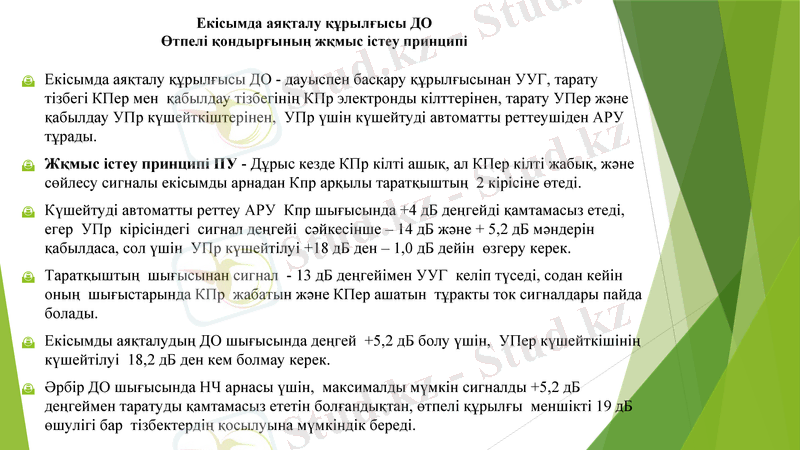

Екісымда аяқталу құрылғысы ДО
Өтпелі қондырғының жқмыс істеу принципі

Екісымда аяқталу құрылғысы ДО - дауыспен басқару құрылғысынан УУГ, тарату
тізбегі КПер мен қабылдау тізбегінің КПр электронды кілттерінен, тарату УПер және
қабылдау УПр күшейткіштерінен, УПр үшін күшейтуді автоматты реттеушіден АРУ
тұрады.
Жқмыс істеу принципі ПУ - Дұрыс кезде КПр кілті ашық, ал КПер кілті жабық, және
сөйлесу сигналы екісымды арнадан Кпр арқылы таратқыштың 2 кірісіне өтеді.
Күшейтуді автоматты реттеу АРУ Кпр шығысында +4 дБ деңгейді қамтамасыз етеді,
егер УПр кірісіндегі сигнал деңгейі сәйкесінше – 14 дБ және + 5,2 дБ мәндерін
қабылдаса, сол үшін УПр күшейтілуі +18 дБ ден – 1,0 дБ дейін өзгеру керек.
Таратқыштың шығысынан сигнал - 13 дБ деңгейімен УУГ келіп түседі, содан кейін
оның шығыстарында КПр жабатын және КПер ашатын тұракты ток сигналдары пайда
болады.
Екісымды аяқталудың ДО шығысында деңгей +5,2 дБ болу үшін, УПер күшейткішінің
күшейтілуі 18,2 дБ ден кем болмау керек.
Әрбір ДО шығысында НЧ арнасы үшін, максималды мүмкін сигналды +5,2 дБ
деңгеймен таратуды қамтамасыз ететін болғандықтан, өтпелі құрылғы меншікті 19 дБ
өшулігі бар тізбектердің қосылуына мүмкіндік береді.

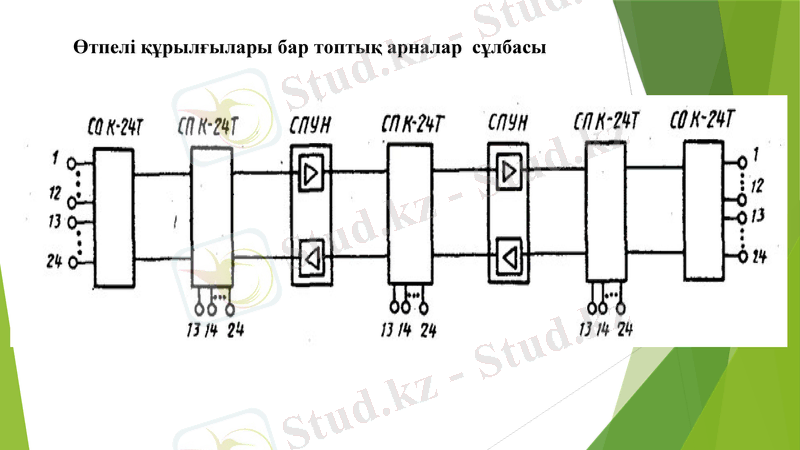

Өтпелі құрылғылары бар топтық арналар сұлбасы

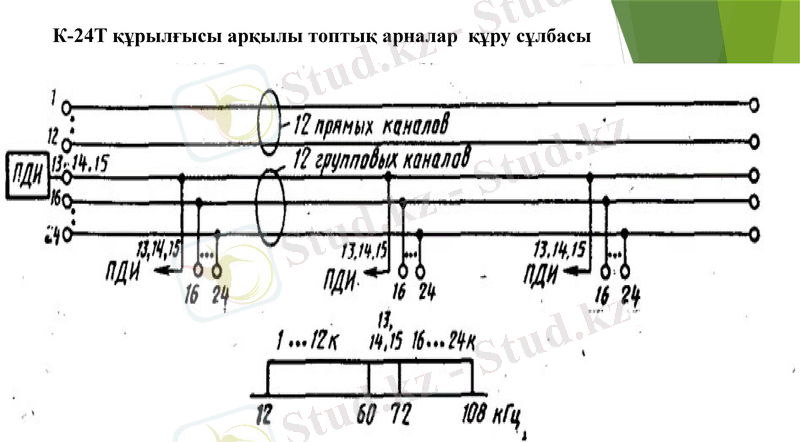

К-24Т құрылғысы арқылы топтық арналар құру сұлбасы

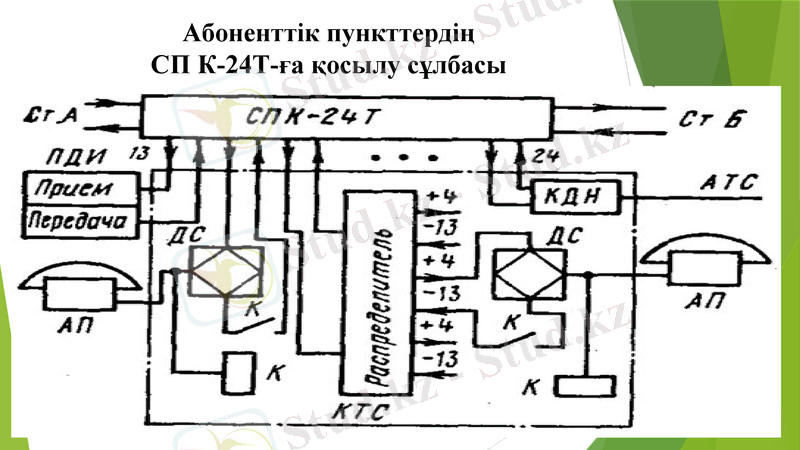

Абоненттік пункттердің
СП К-24Т-ға қосылу сұлбасы

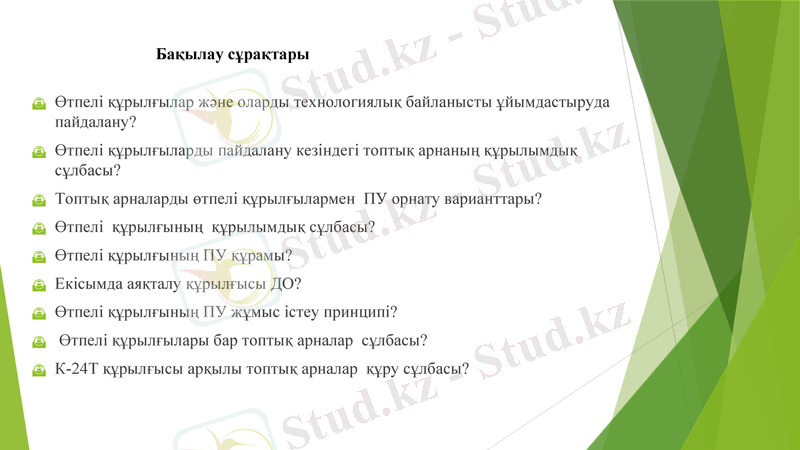

Бақылау сұрақтары

Өтпелі құрылғылар және оларды технологиялық байланысты ұйымдастыруда
пайдалану?
Өтпелі құрылғыларды пайдалану кезіндегі топтық арнаның құрылымдық
сұлбасы?
Топтық арналарды өтпелі құрылғылармен ПУ орнату варианттары?
Өтпелі құрылғының құрылымдық сұлбасы?
Өтпелі құрылғының ПУ құрамы?
Екісымда аяқталу құрылғысы ДО?
Өтпелі құрылғының ПУ жұмыс істеу принципі?
Өтпелі құрылғылары бар топтық арналар сұлбасы?
К-24Т құрылғысы арқылы топтық арналар құру сұлбасы?
