Тараз қаласы мысалында оптикалық желілердің өткізу қабілеттілігін арттыру мәселелері
Презентация қосу
Қазақстан Республикасының ғылым және білім министрлігі
М.Тынышбаев атындағы Қазақ кӨл.ік және коммуникациялар академиясы
Шомай Нұржазира Сәкенқызы
Тараз қаласы мысалында оптикалық желілердің
өткізу қабілеттілігін арттыру мәселелері
ДИПЛОМДЫҚ ЖҰМЫС
Мамандық: 5В071900 – «Радиотехника, электроника және телекоммуникациялар»
Алматы - 2018

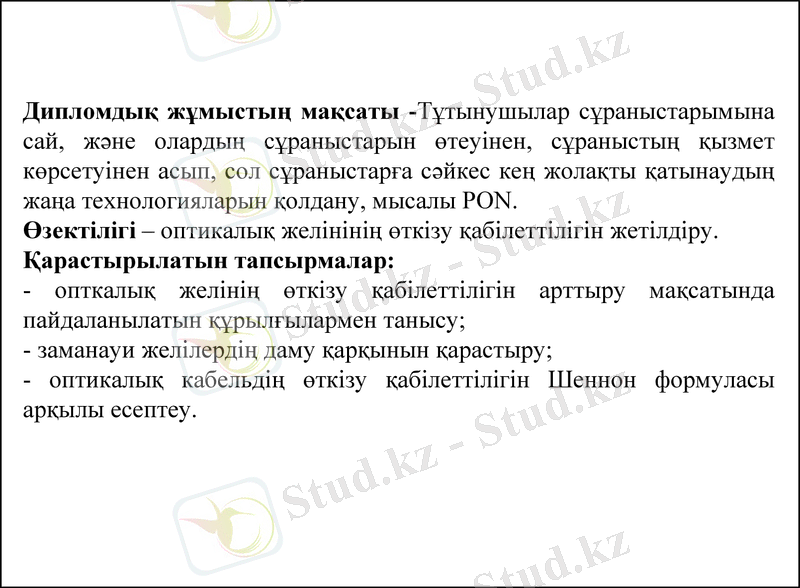

Дипломдық жұмыстың мақсаты -Тұтынушылар сұраныстарымына
сай, және олардың сұраныстарын өтеуінен, сұраныстың қызмет
көрсетуінен асып, сол сұраныстарға сәйкес кең жолақты қатынаудың
жаңа технологияларын қолдану, мысалы PON.
Өзектілігі – оптикалық желінінің өткізу қабілеттілігін жетілдіру.
Қарастырылатын тапсырмалар:
- опткалық желінің өткізу қабілеттілігін арттыру мақсатында
пайдаланылатын құрылғылармен танысу;
- заманауи желілердің даму қарқынын қарастыру;
- оптикалық кабельдің өткізу қабілеттілігін Шеннон формуласы
арқылы есептеу.
5В07.18.РЭТ.90.01
Әдеб. Масса Масштаб
Өл.. Бет Құжат № Қолы Күні
Орындаған Шомай Н.С
Тараз қаласы мысалында оптикалық
Тексерген Кусамбаева Н.Ш. желілердің өткізу қабілеттілігін арттыру
мәселелері
Т. бақылау Кусамбаева Н.Ш.
Бет 1 Беттер 8
Н. бақылау Оразымбетова
ҚР Ғ ж/е БМ КазККА
Рецензент Мырзабаев А.А DSLAM басқару орталығы «РТ» кафедрасы
Бекітемін Липская М.А.
5В07.18.РЭТ.90.01
Әдеб. Масса Масштаб
Өл.. Бет Құжат № Қолы Күні
Орындаған Шомай Н.С
Тараз қаласы мысалында оптикалық
Тексерген Кусамбаева Н.Ш. желілердің өткізу қабілеттілігін арттыру
мәселелері
Т. бақылау Кусамбаева Н.Ш.
Бет 2 Беттер 8
Н. бақылау Оразымбетова
ҚР Ғ ж/е БМ КазККА

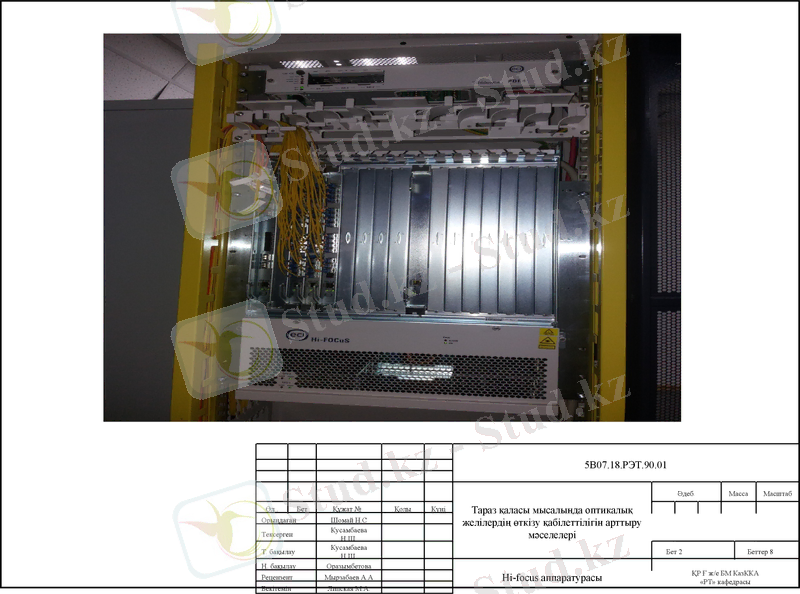

Рецензент Мырзабаев А.А Hi-focus аппаратурасы «РТ» кафедрасы
Бекітемін Липская М.А.
5В07.18.РЭТ.90.02
Әдеб. Масса Масштаб
Өл.. Бет Құжат № Қолы Күні
Орындаған Шомай Н.С
Тараз қаласы мысалында оптикалық
Тексерген Кусамбаева Н.Ш. желілердің өткізу қабілеттілігін арттыру
мәселелері
Т. бақылау Кусамбаева Н.Ш.
Бет 3 Беттер 8
Н. бақылау Оразымбетова
Рецензент Мырзабаев А.А

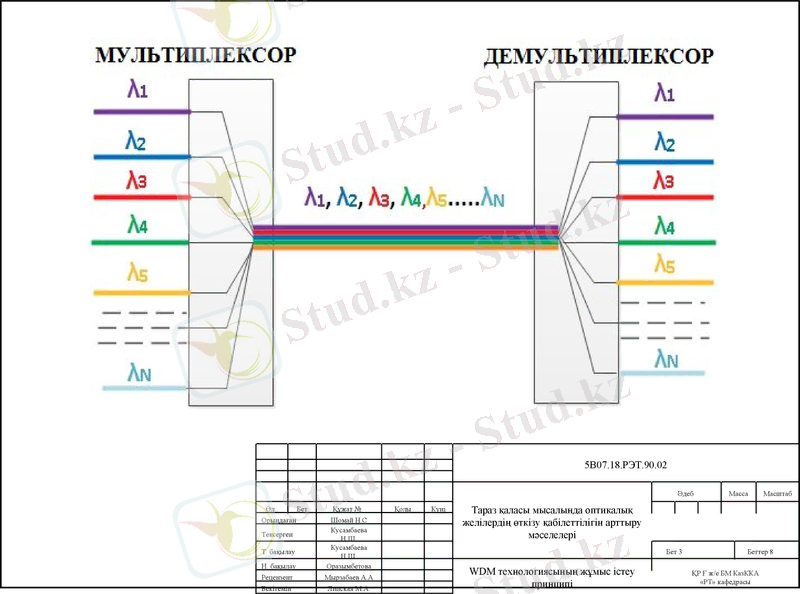

WDM технологиясының жұмыс істеу ҚР Ғ ж/е БМ КазККА
принципі «РТ» кафедрасы
Бекітемін Липская М.А.
5В07.18.РЭТ.90.02
Әдеб. Масса Масштаб
Өл.. Бет Құжат № Қолы Күні
Орындаған Шомай Н.С
Тараз қаласы мысалында оптикалық
Тексерген Кусамбаева Н.Ш. желілердің өткізу қабілеттілігін арттыру
мәселелері
Т. бақылау Кусамбаева Н.Ш.
Бет 4 Беттер 8
Н. бақылау Оразымбетова
Рецензент Мырзабаев А.А

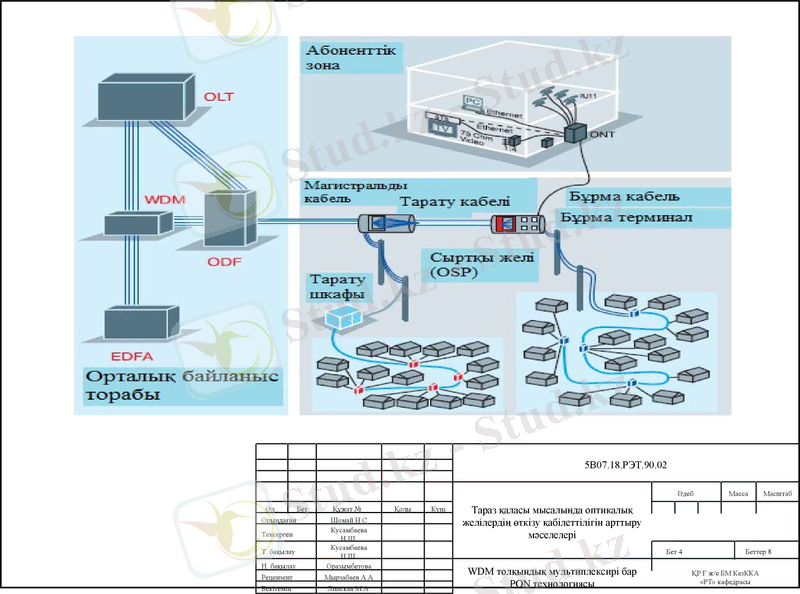

WDM толқындық мультиплексирі бар ҚР Ғ ж/е БМ КазККА
PON технологиясы «РТ» кафедрасы
Бекітемін Липская М.А.
5В07.18.РЭТ.90.02
Әдеб. Масса Масштаб
Өл.. Бет Құжат № Қолы Күні
Орындаған Шомай Н.С
Тараз қаласы мысалында оптикалық
Тексерген Кусамбаева Н.Ш. желілердің өткізу қабілеттілігін арттыру
мәселелері
Т. бақылау Кусамбаева Н.Ш.
Бет 5 Беттер 8
Н. бақылау Оразымбетова
Рецензент Мырзабаев А.А

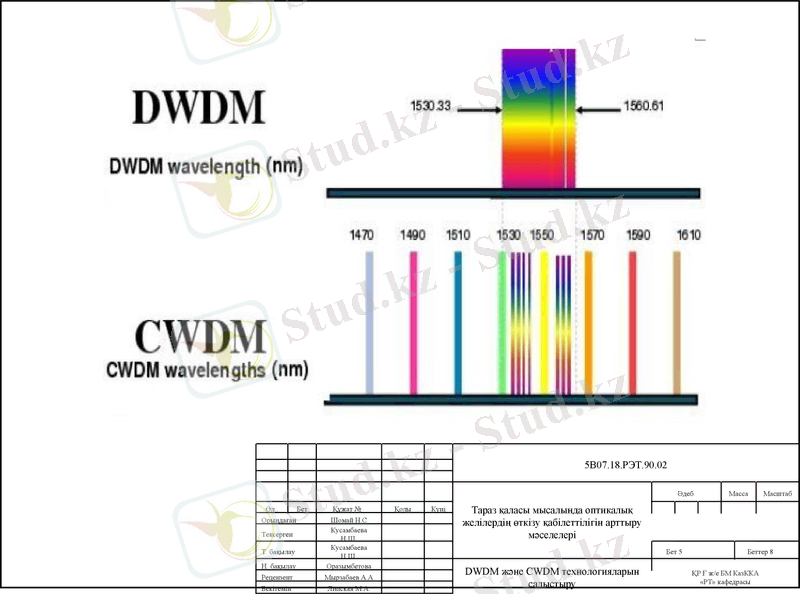

DWDM және CWDM технологияларын ҚР Ғ ж/е БМ КазККА
салыстыру «РТ» кафедрасы
Бекітемін Липская М.А.
5В07.18.РЭТ.90.02
Әдеб. Масса Масштаб
Өл.. Бет Құжат № Қолы Күні
Орындаған Шомай Н.С
Тараз қаласы мысалында оптикалық
Тексерген Кусамбаева Н.Ш. желілердің өткізу қабілеттілігін арттыру
мәселелері
Т. бақылау Кусамбаева Н.Ш.
Бет 6 Беттер 8
Н. бақылау Оразымбетова
Рецензент Мырзабаев А.А

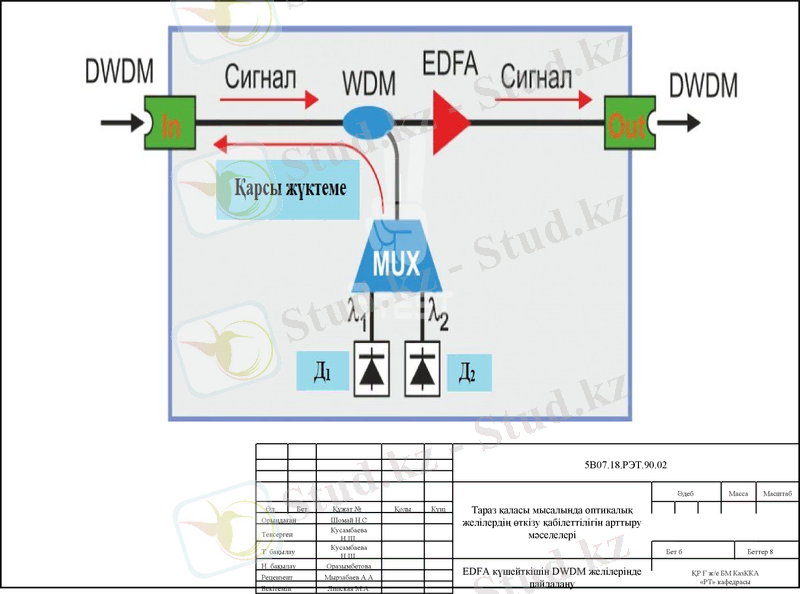

EDFA күшейткішін DWDM желілерінде ҚР Ғ ж/е БМ КазККА
пайдалану «РТ» кафедрасы
Бекітемін Липская М.А.

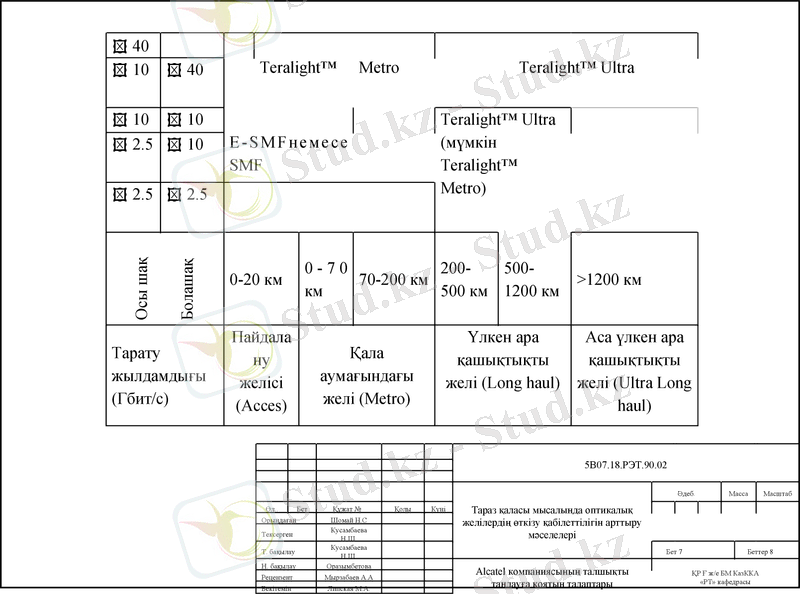

40
10 40 Teralight™ Metro Teralight™ Ultra
10 10 Teralight™ Ultra
2.5 10 E-SMFнемесе (мүмкін
SMF Teralight™
Metro)
2.5 2.5
Осы шақ
0-70 200- 500-
0-20 км 70-200 км >1200 км
км 500 км 1200 км
Болашақ
Пайдала Үлкен ара Аса үлкен ара
Тарату ну Қала қашықтықты қашықтықты
жылдамдығы желісі аумағындағы желі (Long haul) желі (Ultra Long
(Гбит/с) (Acces) желі (Metro) haul)
5В07.18.РЭТ.90.02
Әдеб. Масса Масштаб
Өл.. Бет Құжат № Қолы Күні
Орындаған Шомай Н.С
Тараз қаласы мысалында оптикалық
Тексерген Кусамбаева Н.Ш. желілердің өткізу қабілеттілігін арттыру
мәселелері
Т. бақылау Кусамбаева Н.Ш.
Бет 7 Беттер 8
Н. бақылау Оразымбетова
Рецензент Мырзабаев А.А
Alcatel компаниясының талшықты ҚР Ғ ж/е БМ КазККА
тандауға қоятын талаптары «РТ» кафедрасы
Бекітемін Липская М.А.

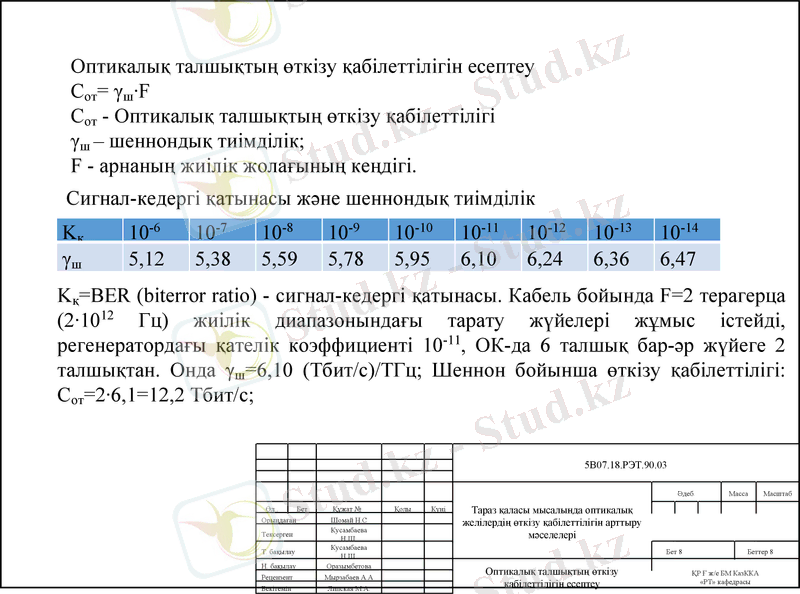

Оптикалық талшықтың өткізу қабілеттілігін есептеу
Cот= γш·F
Cот - Оптикалық талшықтың өткізу қабілеттілігі
γш – шеннондық тиімділік;
F - арнаның жиілік жолағының кеңдігі.
Сигнал-кедергі қатынасы және шеннондық тиімділік
Kқ 10-6 10-7 10-8 10-9 10-10 10-11 10-12 10-13 10-14
γш 5,12 5,38 5,59 5,78 5,95 6,10 6,24 6,36 6,47
Kқ=BER (biterror ratio) - сигнал-кедергі қатынасы. Кабель бойында F=2 терагерца
(2·1012 Гц) жиілік диапазонындағы тарату жүйелері жұмыс істейді,
регенератордағы қателік коэффициенті 10-11, ОК-да 6 талшық бар-әр жүйеге 2
талшықтан. Онда γш=6,10 (Тбит/с)/ТГц; Шеннон бойынша өткізу қабілеттілігі:
Cот=2·6,1=12,2 Тбит/с;
5В07.18.РЭТ.90.03
Әдеб. Масса Масштаб
Өл.. Бет Құжат № Қолы Күні
Орындаған Шомай Н.С
Тараз қаласы мысалында оптикалық
Тексерген Кусамбаева Н.Ш. желілердің өткізу қабілеттілігін арттыру
мәселелері
Т. бақылау Кусамбаева Н.Ш.
Бет 8 Беттер 8
Н. бақылау Оразымбетова
Рецензент Мырзабаев А.А
Оптикалық талшықтың өткізу ҚР Ғ ж/е БМ КазККА
қабілеттілігін есептеу «РТ» кафедрасы
Бекітемін Липская М.А.

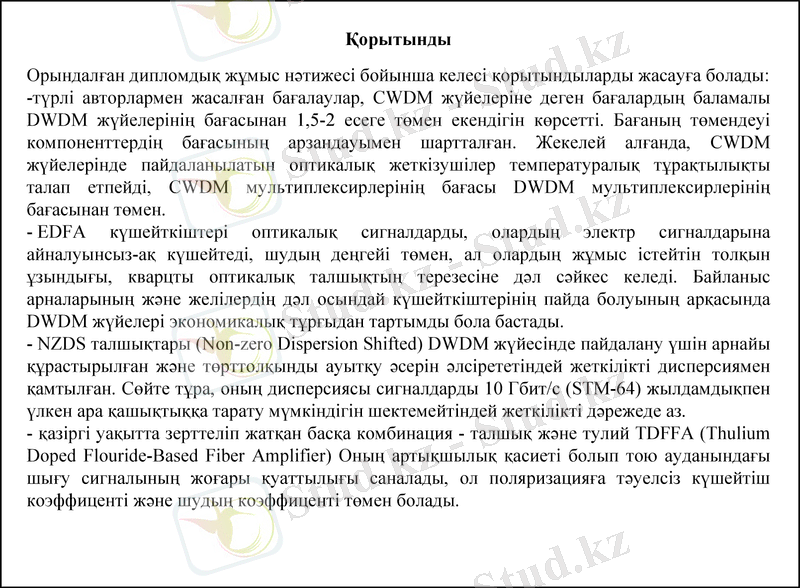

Қорытынды
Орындалған дипломдық жұмыс нәтижесі бойынша келесі қорытындыларды жасауға болады:
-түрлі авторлармен жасалған бағалаулар, CWDM жүйелеріне деген бағалардың баламалы
DWDM жүйелерінің бағасынан 1,5-2 есеге төмен екендігін көрсетті. Бағаның төмендеуі
компоненттердің бағасының арзандауымен шартталған. Жекелей алғанда, CWDM
жүйелерінде пайдаланылатын оптикалық жеткізушілер температуралық тұрақтылықты
талап етпейді, CWDM мультиплексирлерінің бағасы DWDM мультиплексирлерінің
бағасынан төмен.
- EDFA күшейткіштері оптикалық сигналдарды, олардың электр сигналдарына
айналуынсыз-ақ күшейтеді, шудың деңгейі төмен, ал олардың жұмыс істейтін толқын
ұзындығы, кварцты оптикалық талшықтың терезесіне дәл сәйкес келеді. Байланыс
арналарының және желілердің дәл осындай күшейткіштерінің пайда болуының арқасында
DWDM жүйелері экономикалық тұрғыдан тартымды бола бастады.
- NZDS талшықтары (Non-zero Dispersion Shifted) DWDM жүйесінде пайдалану үшін
арнайы құрастырылған және төрттолқынды ауытқу әсерін әлсірететіндей жеткілікті
дисперсиямен қамтылған. Сөйте тұра, оның дисперсиясы сигналдарды 10 Гбит/с (STM-64)
жылдамдықпен үлкен ара қашықтыққа тарату мүмкіндігін шектемейтіндей жеткілікті
дәрежеде аз.
- қазіргі уақытта зерттеліп жатқан басқа комбинация - талшық және тулий TDFFA (Thulium
Doped Flouride-Based Fiber Amplifier) Оның артықшылық қасиеті болып тою ауданындағы
шығу сигналының жоғары қуаттылығы саналады, ол поляризацияға тәуелсіз күшейтіш
коэффиценті және шудың коэффиценті төмен болады.
