Ехсеl-дің графикалық
мүмкіндіктері.
Диаграммамен жұмыс істеу

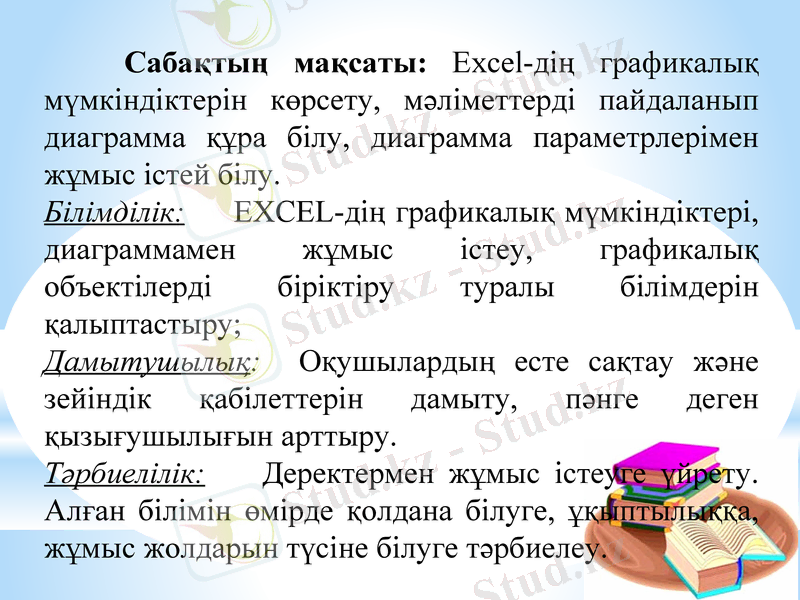

Сабақтың мақсаты: Excel-дің графикалық
мүмкіндіктерін көрсету, мәліметтерді пайдаланып
диаграмма құра білу, диаграмма параметрлерімен
жұмыс істей білу.
Білімділік: EXCEL-дің графикалық мүмкіндіктері,
диаграммамен жұмыс істеу, графикалық объектілерді
біріктіру туралы білімдерін қалыптастыру;
Дамытушылық: Оқушылардың есте сақтау және
зейіндік қабілеттерін дамыту, пәнге деген
қызығушылығын арттыру.
Тәрбиелілік: Деректермен жұмыс істеуге үйрету.
Алған білімін өмірде қолдана білуге, ұқыптылыққа,
жұмыс жолдарын түсіне білуге тәрбиелеу.
1. Exсel – дің жұмыс кітабы дегеніміз не?
(Microsoft Excel файлы жұмыс
кітабы деп аталады.)
2. Exсel – де жаңа құжатты қалай құрады?
(Файл мәзірі – Құру командасы –
Жаңа кітап)
3. Exсel – де құжатты қалай сақтайды?
(Файл мәзірі – Сақтау – Аты – Растау
батырмасы)
4. Кестедегі жұмыс парағы неше бағаннан және
жолдардан тұрады?
(256 баған, 65536 жол)

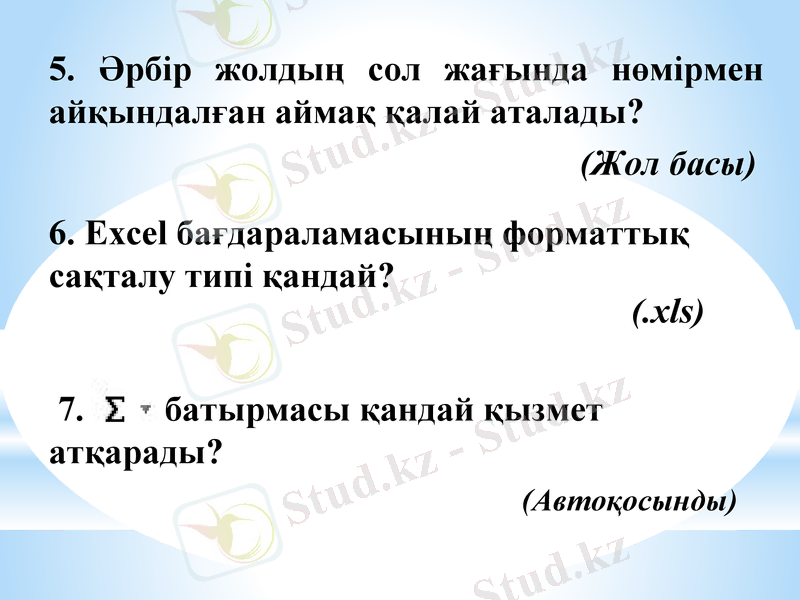

5. Әрбір жолдың сол жағында нөмірмен
айқындалған аймақ қалай аталады?
(Жол басы)
6. Exсel бағдараламасының форматтық
сақталу типі қандай?
(.xls)

7. батырмасы қандай қызмет
атқарады?
(Автоқосынды)
8. Exсel бағдарламасын кімдер жүзеге
асырды?
(1979 жылы екі экономист студент Дэн
Бриклин және Боб Френкстон)

9. Бағдарламадағы бағандар немен
өрнектелген?
(латын әріптерімен)
10. Microsoft Excel бағдарламасы қандай
бағдарламалар тобына жатады?
(офистік бағдарлама, кестелік
процессор.
Ехсеl-дің графикалық
мүмкіндіктері.
Диаграммамен жұмыс істеу

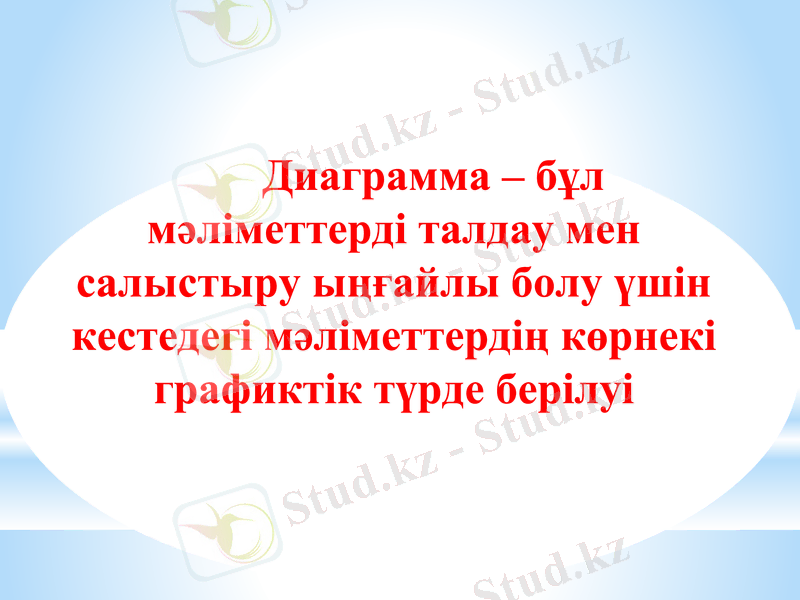

Диаграмма – бұл
мәліметтерді талдау мен
салыстыру ыңғайлы болу үшін
кестедегі мәліметтердің көрнекі
графиктік түрде берілуі

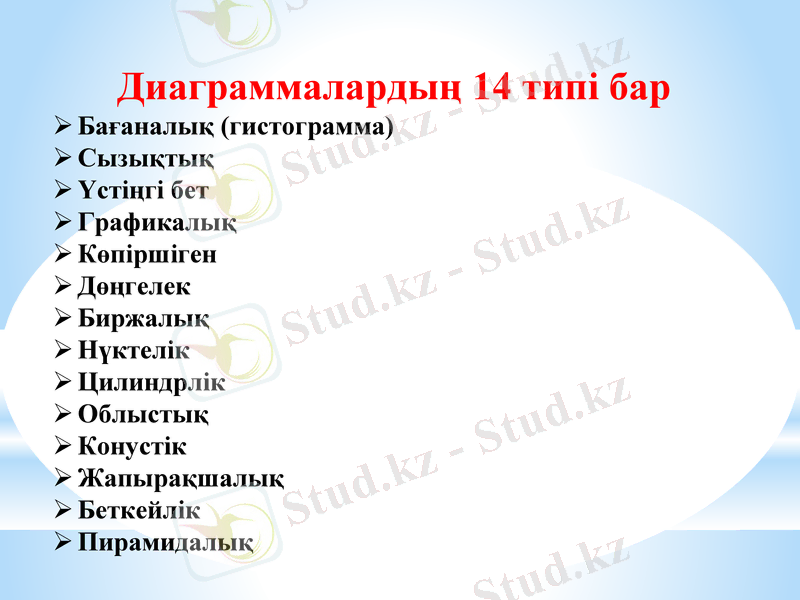

Диаграммалардың 14 типі бар
Бағаналық (гистограмма)
Сызықтық
Үстіңгі бет
Графикалық
Көпіршіген
Дөңгелек
Биржалық
Нүктелік
Цилиндрлік
Облыстық
Конустік
Жапырақшалық
Беткейлік
Пирамидалық

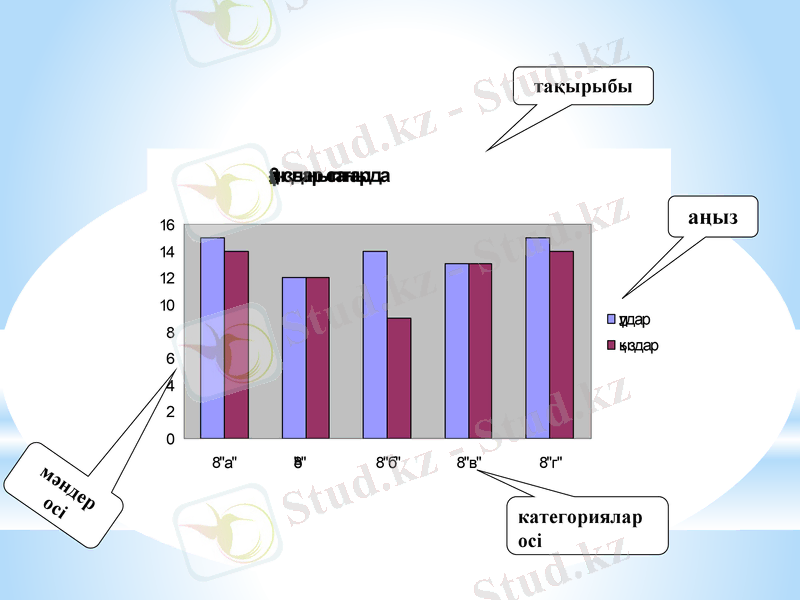

тақырыбы

аңыз

мә
нд
ос ер
і категориялар
осі

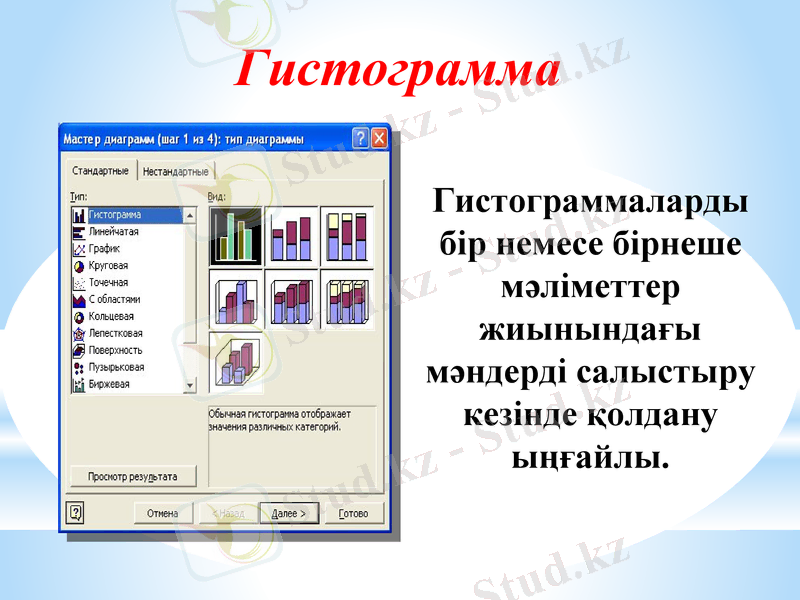

Гистограмма

Гистограммаларды
бiр немесе бiрнеше
мәлiметтер
жиынындағы
мәндердi салыстыру
кезiнде қолдану
ыңғайлы.

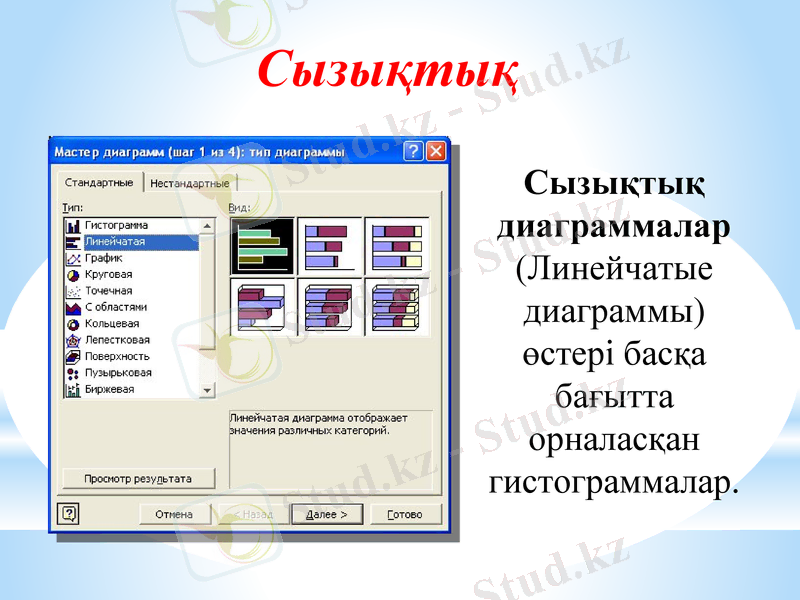

Сызықтық

Сызықтық
диаграммалар
(Линейчатые
диаграммы)
өстерi басқа
бағытта
орналасқан
гистограммалар.

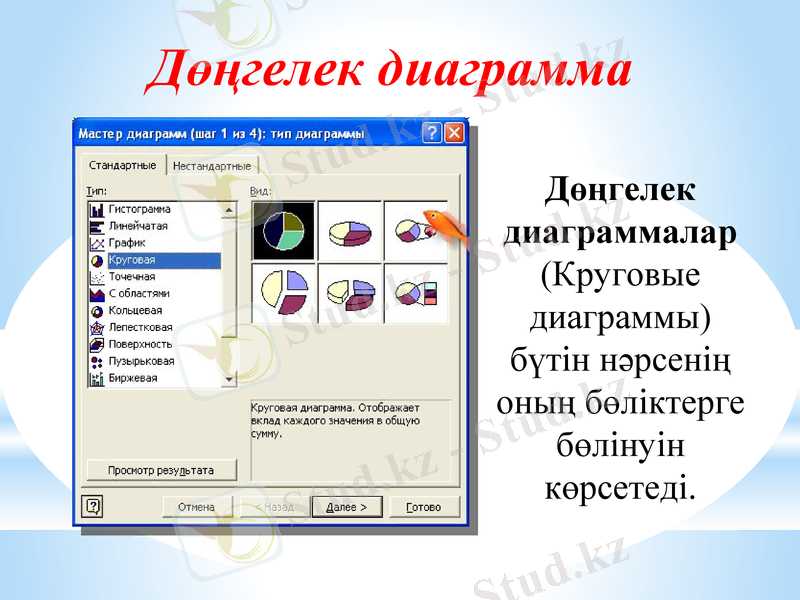

Дөңгелек диаграмма

Дөңгелек
диаграммалар
(Круговые
диаграммы)
бүтiн нәрсенiң
оның бөлiктерге
бөлiнуiн
көрсетедi.

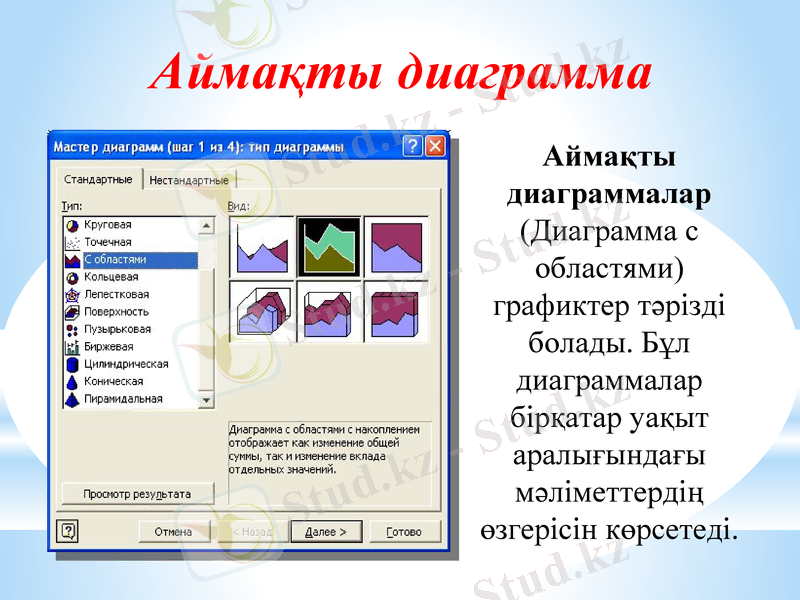

Аймақты диаграмма
Аймақты
диаграммалар
(Диаграмма с
областями)
графиктер тәрiздi
болады. Бұл
диаграммалар
бiрқатар уақыт
аралығындағы
мәлiметтердiң
өзгерiсiн көрсетедi.

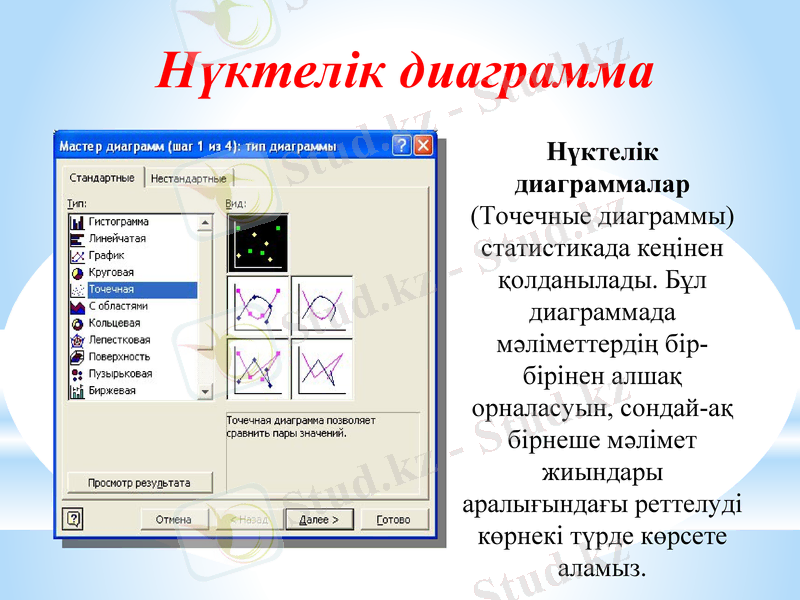

Нүктелік диаграмма
Нүктелiк
диаграммалар
(Точечные диаграммы)
статистикада кеңiнен
қолданылады. Бұл
диаграммада
мәлiметтердiң бiр-
бiрiнен алшақ
орналасуын, сондай-ақ
бiрнеше мәлiмет
жиындары
аралығындағы реттелудi
көрнекi түрде көрсете
аламыз.

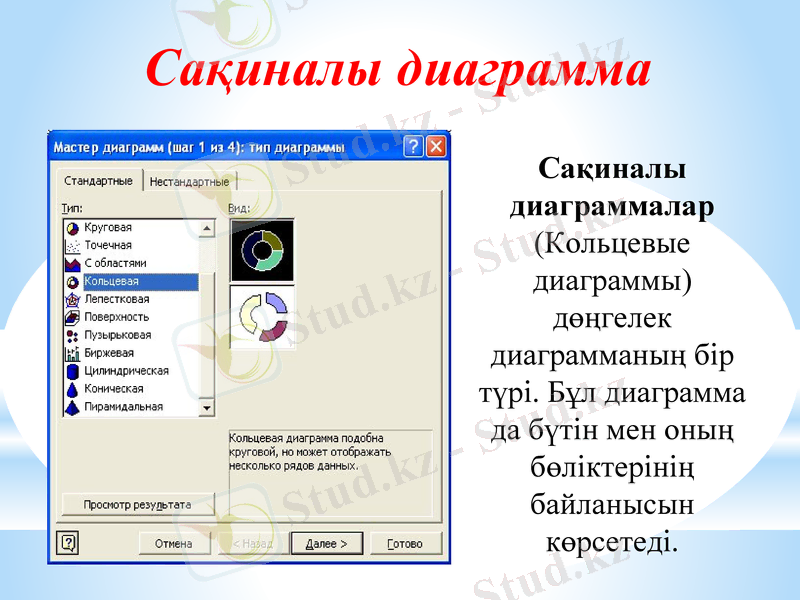

Сақиналы диаграмма
Сақиналы
диаграммалар
(Кольцевые
диаграммы)
дөңгелек
диаграмманың бiр
түрi. Бұл диаграмма
да бүтiн мен оның
бөлiктерiнiң
байланысын
көрсетедi.

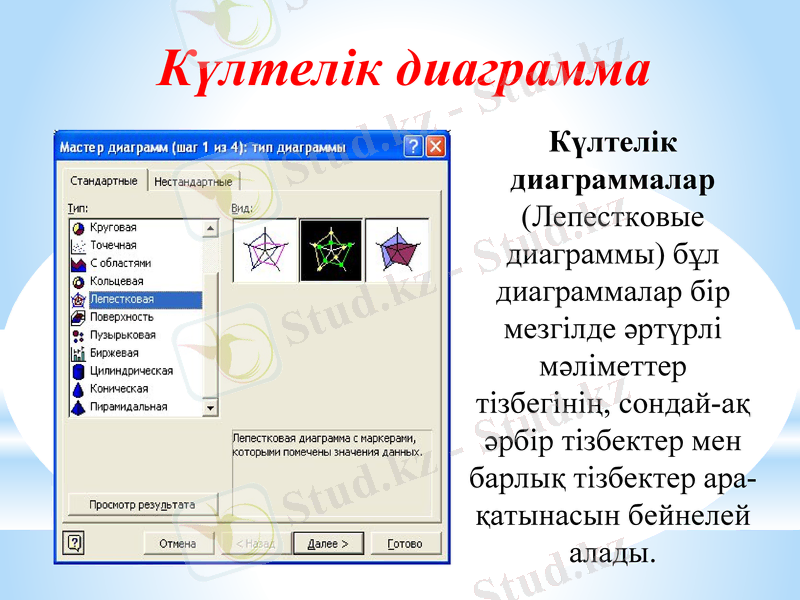

Күлтелік диаграмма
Күлтелiк
диаграммалар
(Лепестковые
диаграммы) бұл
диаграммалар бiр
мезгiлде әртүрлi
мәлiметтер
тiзбегiнiң, сондай-ақ
әрбiр тiзбектер мен
барлық тiзбектер ара-
қатынасын бейнелей
алады.

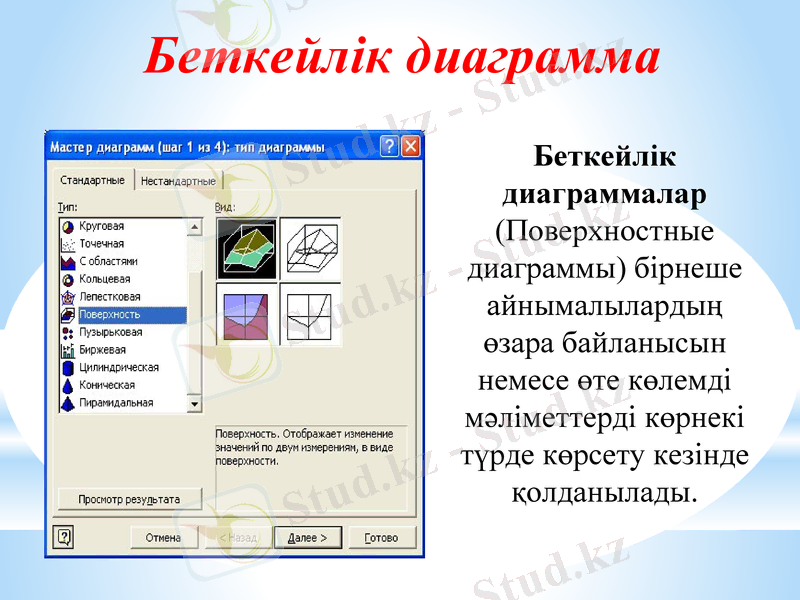

Беткейлік диаграмма
Беткейлiк
диаграммалар
(Поверхностные
диаграммы) бiрнеше
айнымалылардың
өзара байланысын
немесе өте көлемдi
мәлiметтердi көрнекi
түрде көрсету кезiнде
қолданылады.

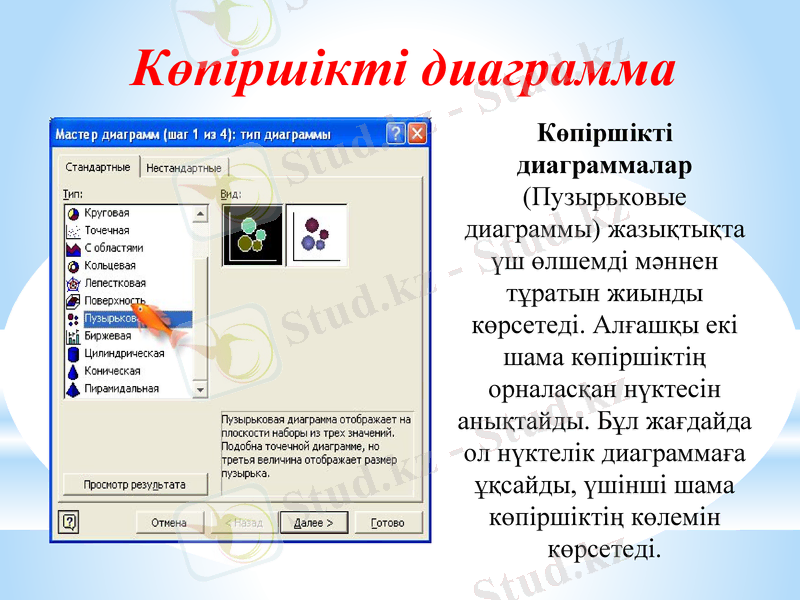

Көпіршікті диаграмма
Көпiршiктi
диаграммалар
(Пузырьковые
диаграммы) жазықтықта
үш өлшемдi мәннен
тұратын жиынды
көрсетедi. Алғашқы екi
шама көпiршiктiң
орналасқан нүктесiн
анықтайды. Бұл жағдайда
ол нүктелiк диаграммаға
ұқсайды, үшiншi шама
көпiршiктiң көлемiн
көрсетедi.

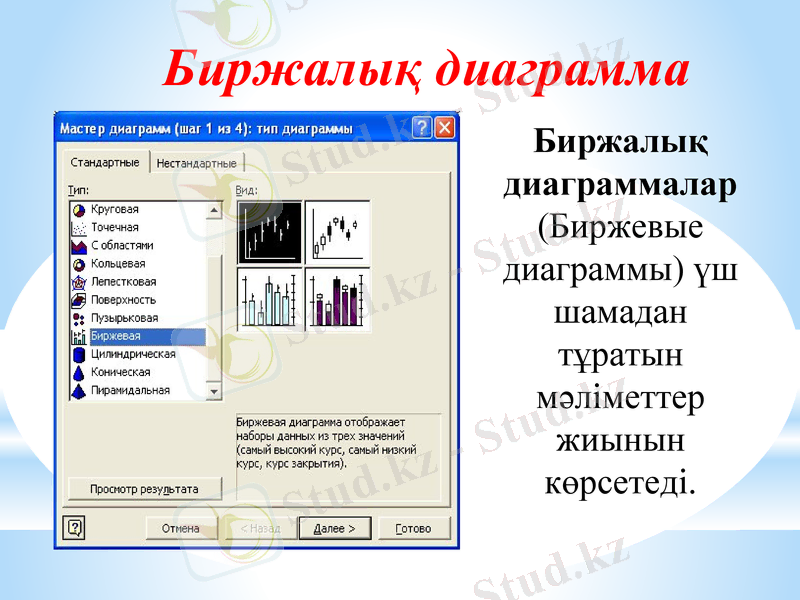

Биржалық диаграмма
Биржалық
диаграммалар
(Биржевые
диаграммы) үш
шамадан
тұратын
мәлiметтер
жиынын
көрсетедi.

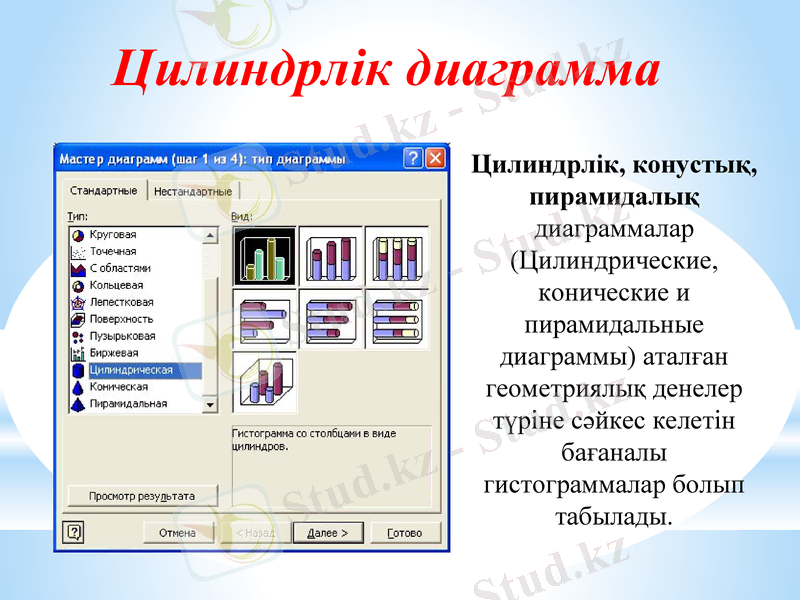

Цилиндрлік диаграмма
Цилиндрлiк, конустық,
пирамидалық
диаграммалар
(Цилиндрические,
конические и
пирамидальные
диаграммы) аталған
геометриялық денелер
түрiне сәйкес келетiн
бағаналы
гистограммалар болып
табылады.

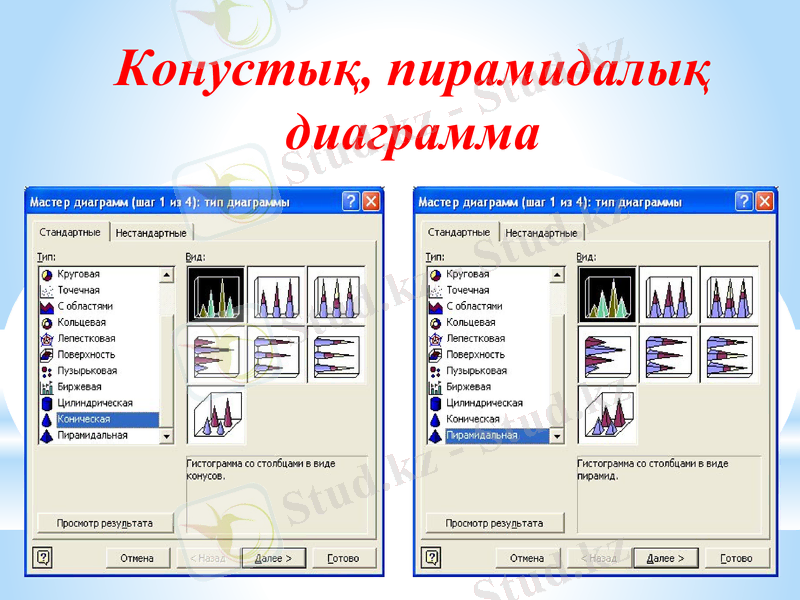

Конустық, пирамидалық
диаграмма

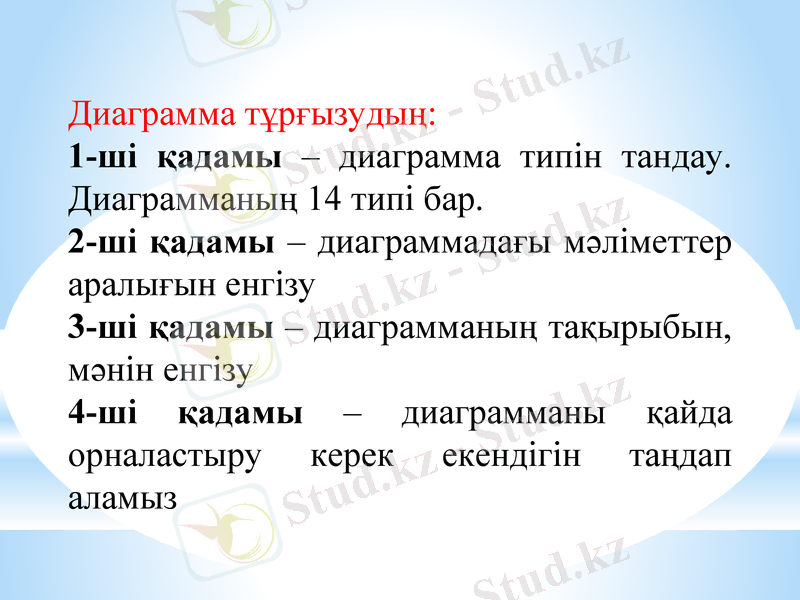

Диаграмма тұрғызудың:
1-ші қадамы – диаграмма типін тандау.
Диаграмманың 14 типі бар.
2-ші қадамы – диаграммадағы мәліметтер
аралығын енгізу
3-ші қадамы – диаграмманың тақырыбын,
мәнін енгізу
4-ші қадамы – диаграмманы қайда
орналастыру керек екендігін таңдап
аламыз
Бекіту сұрақтары

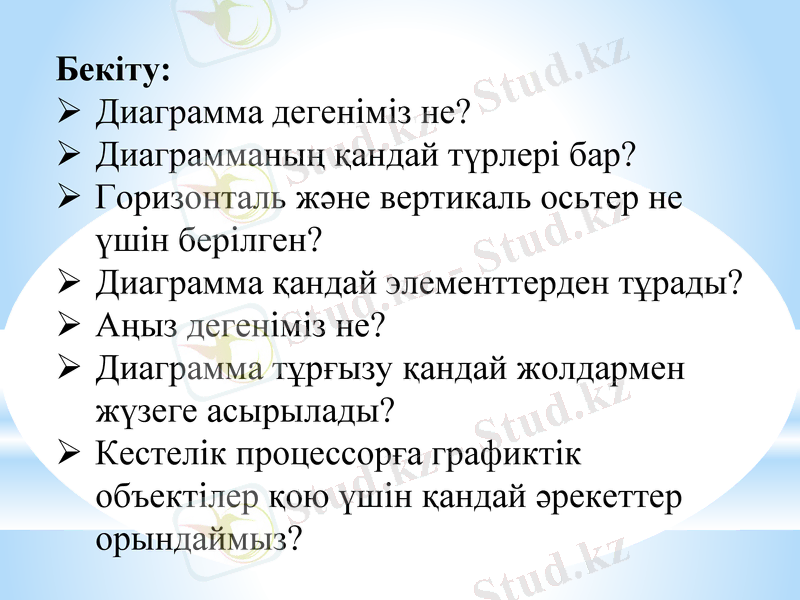

Бекіту:
Диаграмма дегеніміз не?
Диаграмманың қандай түрлері бар?
Горизонталь және вертикаль осьтер не
үшін берілген?
Диаграмма қандай элементтерден тұрады?
Аңыз дегеніміз не?
Диаграмма тұрғызу қандай жолдармен
жүзеге асырылады?
Кестелік процессорға графиктік
объектілер қою үшін қандай әрекеттер
орындаймыз?

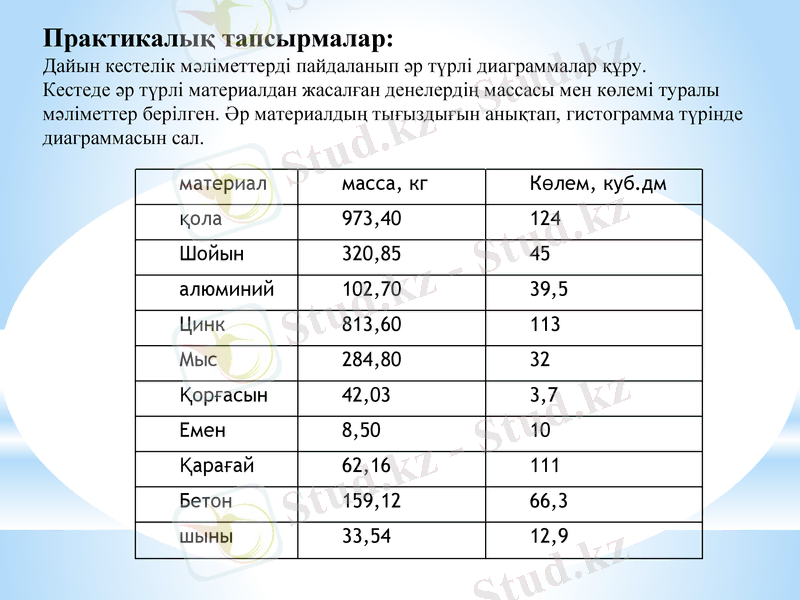

Практикалық тапсырмалар:
Дайын кестелік мәліметтерді пайдаланып әр түрлі диаграммалар құру.
Кестеде әр түрлі материалдан жасалған денелердің массасы мен көлемі туралы
мәліметтер берілген. Әр материалдың тығыздығын анықтап, гистограмма түрінде
диаграммасын сал.

материал масса, кг Көлем, куб.дм
қола 973,40 124
Шойын 320,85 45
алюминий 102,70 39,5
Цинк 813,60 113
Мыс 284,80 32
Қорғасын 42,03 3,7
Емен 8,50 10
Қарағай 62,16 111
Бетон 159,12 66,3
шыны 33,54 12,9

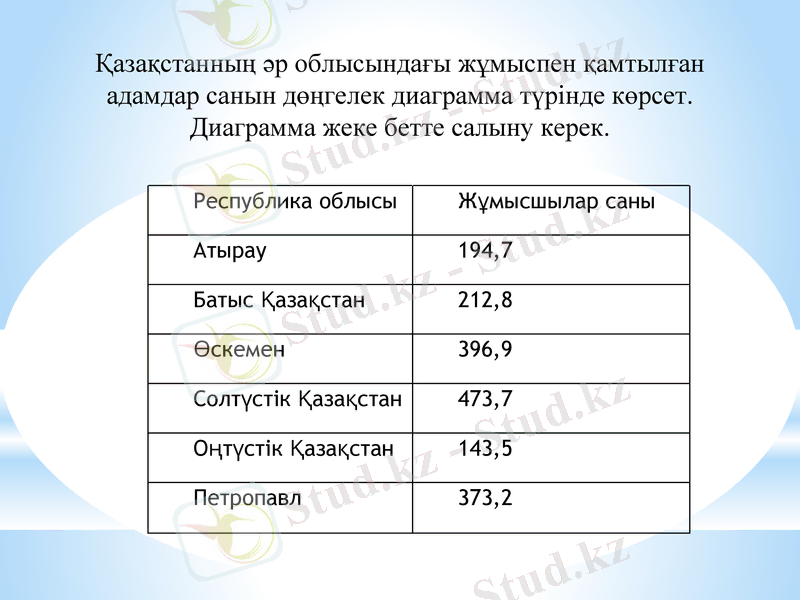

Қазақстанның әр облысындағы жұмыспен қамтылған
адамдар санын дөңгелек диаграмма түрінде көрсет.
Диаграмма жеке бетте салыну керек.

Республика Жұмысшылар
облысы саны
Атырау 194,7
Батыс Қазақстан 212,8
Өскемен 396,9
Солтүстік 473,7
Қазақстан
Оңтүстік 143,5
Қазақстан
Петропавл 373,2
Қорытынды
