Жарықшақты қол гранаталары


Slide 1

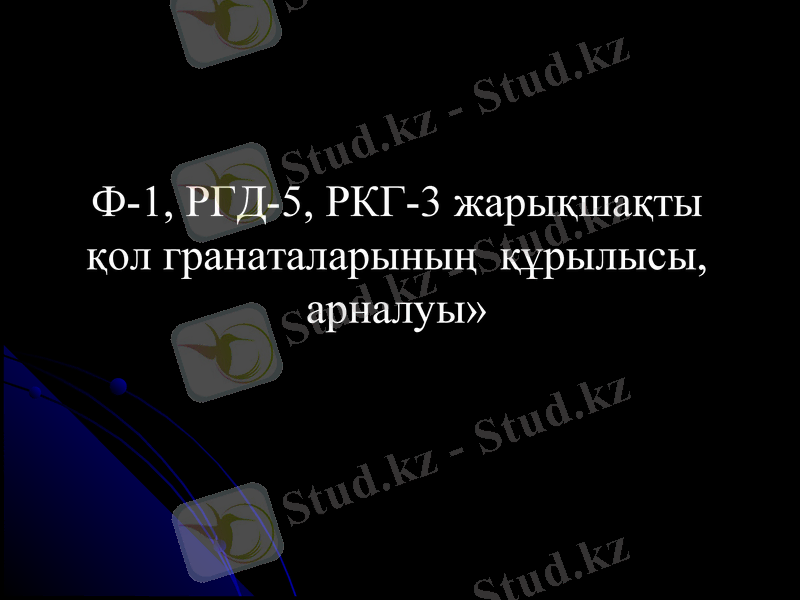

Ф-1, РГД-5, РКГ-3 жарықшақты

қол гранаталарының құрылысы,

арналуы»

Slide 2

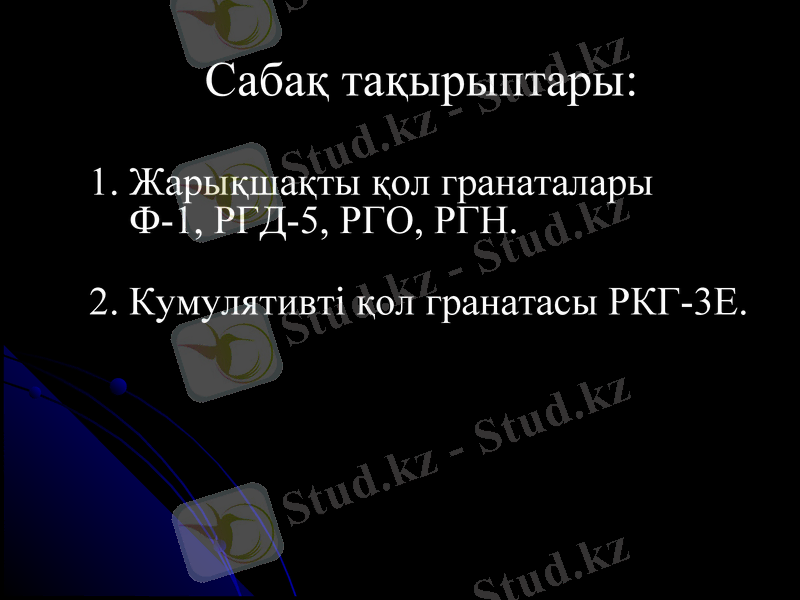

Сабақ тақырыптары:

1. Жарықшақты қол гранаталары

Ф-1, РГД-5, РГО, РГН.

2. Кумулятивті қол гранатасы РКГ-3Е.

Slide 3

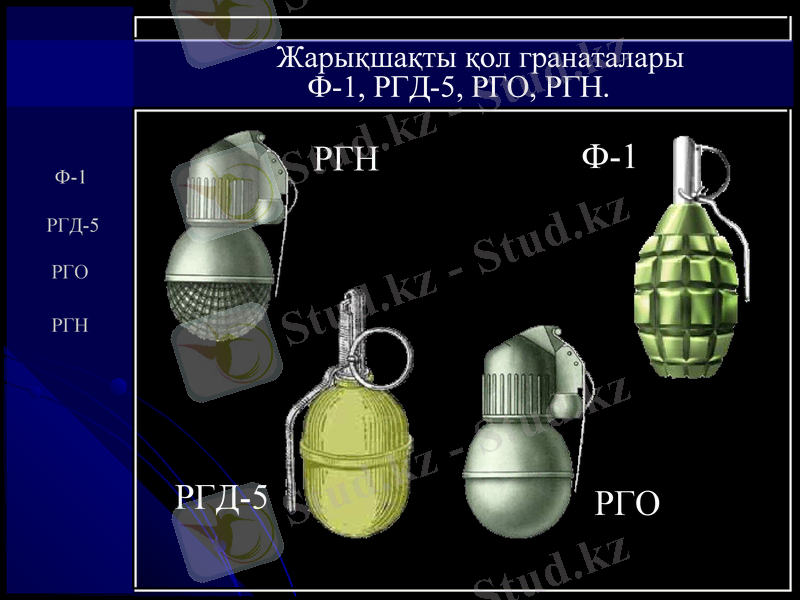

Жарықшақты қол гранаталары

Ф-1, РГД-5, РГО, РГН.

Ф-1

РГД-5

РГО

РГН

Ф-1

РГД-5

РГО

РГН

Slide 4

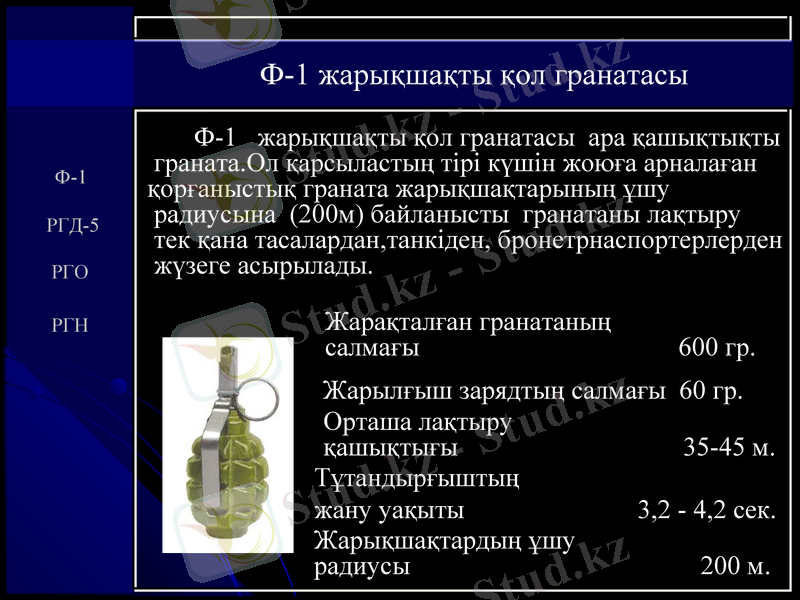

Ф-1 жарықшақты қол гранатасы

Ф-1 жарықшақты қол гранатасы ара қашықтықты

граната. Ол қарсыластың тірі күшін жоюға арналаған

қорғаныстық граната жарықшақтарының ұшу

радиусына (200м) байланысты гранатаны лақтыру

тек қана тасалардан, танкіден,

жүзеге асырылады.

Жарақталған гранатаның

салмағы 600 гр.

Жарылғыш зарядтың салмағы 60 гр.

Орташа лақтыру

қашықтығы 35-45 м.

Тұтандырғыштың

жану уақыты 3, 2 - 4, 2 сек.

Жарықшақтардың ұшу

радиусы 200 м.

Ф-1

РГД-5

РГО

РГН

Slide 5

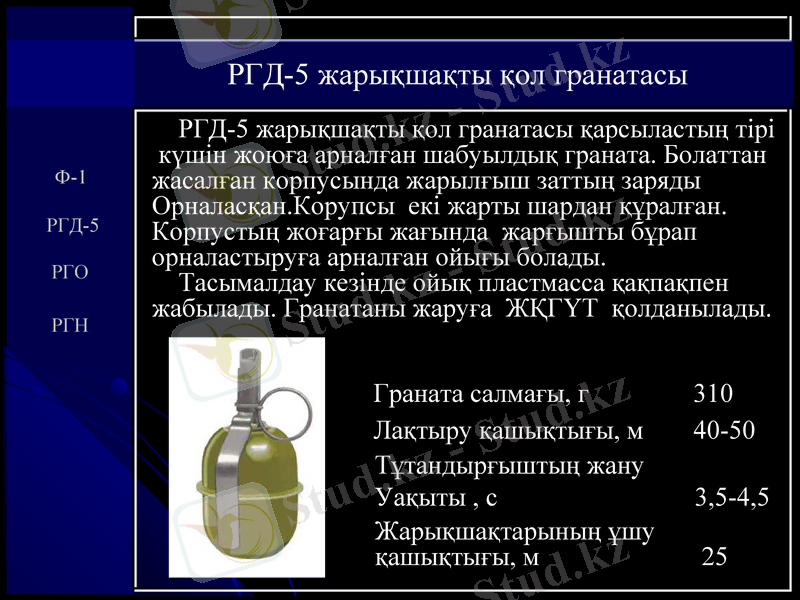

РГД-5 жарықшақты қол гранатасы

РГД-5 жарықшақты қол гранатасы қарсыластың тірі

күшін жоюға арналған шабуылдық граната. Болаттан

жасалған корпусында жарылғыш заттың заряды

Орналасқан. Корупсы екі жарты шардан құралған.

Корпустың жоғарғы жағында жарғышты бұрап

орналастыруға арналған ойығы болады.

Тасымалдау кезінде ойық пластмасса қақпақпен

жабылады. Гранатаны жаруға ЖҚГҮТ қолданылады.

Граната салмағы, г 310

Лақтыру қашықтығы, м 40-50

Тұтандырғыштың жану

Уақыты, с 3, 5-4, 5

Жарықшақтарының ұшу

қашықтығы, м 25

Ф-1

РГД-5

РГО

РГН

Slide 6

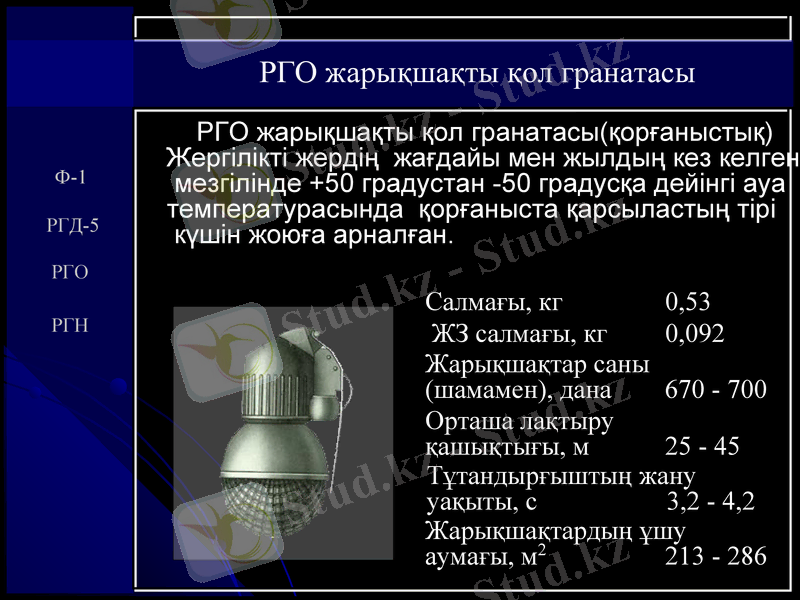

РГО жарықшақты қол гранатасы

Салмағы, кг 0, 53

ЖЗ салмағы, кг 0, 092

Жарықшақтар саны

(шамамен), дана 670 - 700

Орташа лақтыру

қашықтығы, м 25 - 45

Тұтандырғыштың жану

уақыты, с 3, 2 - 4, 2

Жарықшақтардың ұшу

аумағы, м2 213 - 286

РГО жарықшақты қол гранатасы(қорғаныстық)

Жергілікті жердің жағдайы мен жылдың кез келген

мезгілінде +50 градустан -50 градусқа дейінгі ауа

температурасында қорғаныста қарсыластың тірі

күшін жоюға арналған.

Ф-1

РГД-5

РГО

РГН

Slide 7

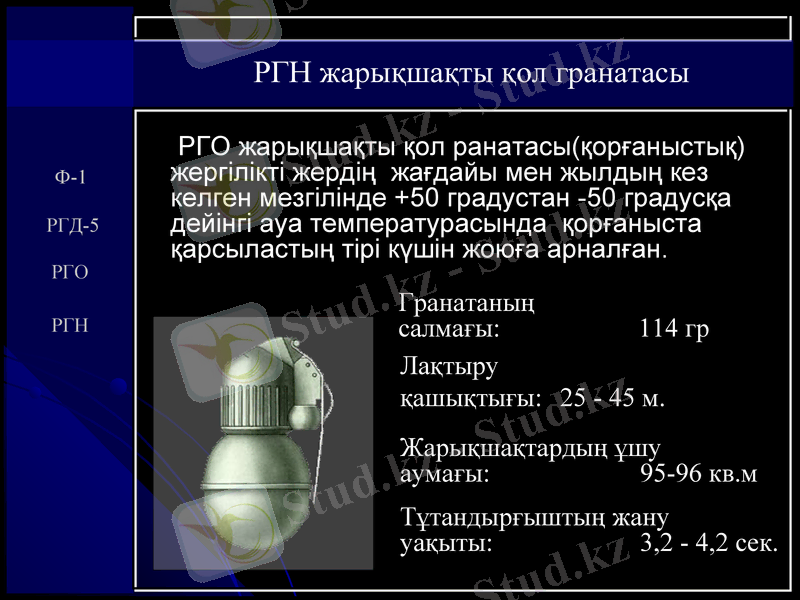

РГН жарықшақты қол гранатасы

Гранатаның

салмағы: 114 гр.

Лақтыру

қашықтығы: 25 - 45 м.

Жарықшақтар

саны : 220 - 300

Жарықшақтардың ұшу

аумағы: 95-96 кв. м

Тұтандырғыштың жану

уақыты: 3, 2 - 4, 2 сек.

Ф-1

РГД-5

РГО

РГН

РГО жарықшақты қол ранатасы(қорғаныстық)

жергілікті жердің жағдайы мен жылдың кез келген мезгілінде +50 градустан -50 градусқа

дейінгі ауа температурасында қорғаныста

қарсыластың тірі күшін жоюға арналған.

Slide 8

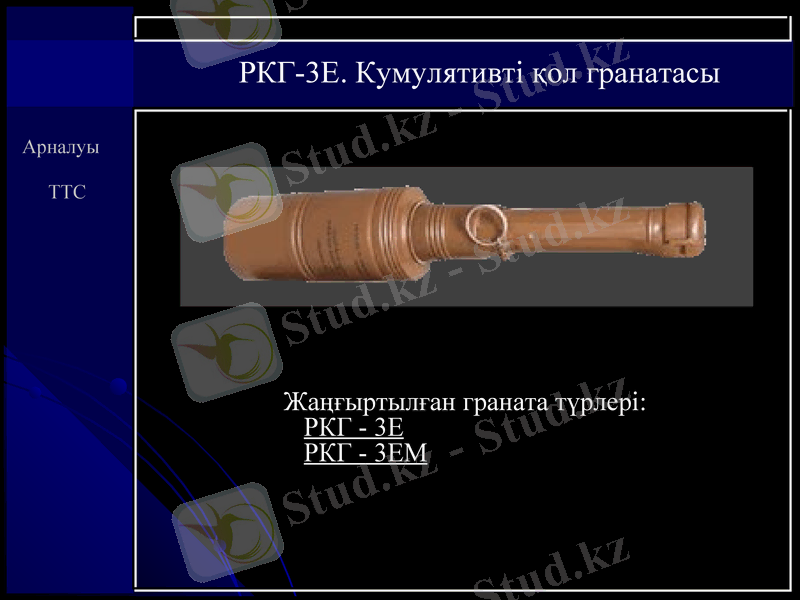

РКГ-3Е. Кумулятивті қол гранатасы

Жаңғыртылған граната түрлері: РКГ - 3Е РКГ - 3ЕМ

Арналуы

ТТС

Slide 9

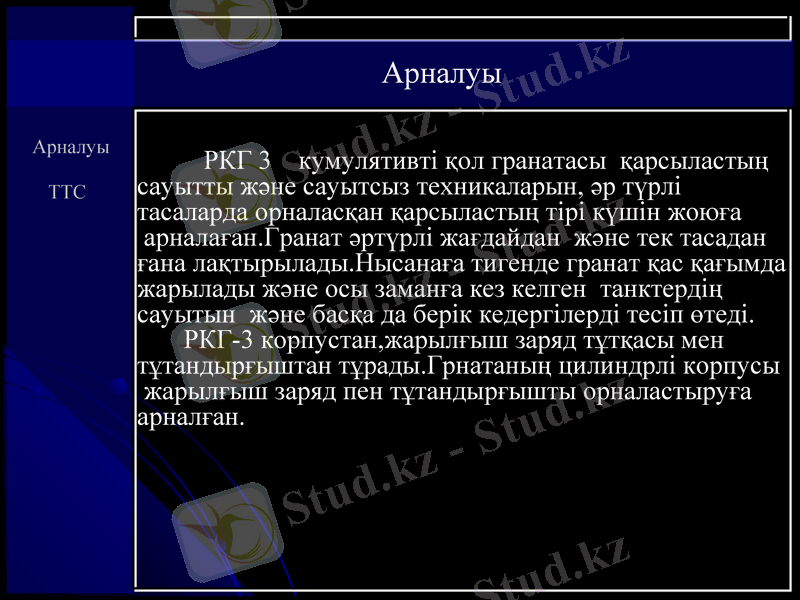

РКГ 3 кумулятивті қол гранатасы қарсыластың

сауытты және сауытсыз техникаларын, әр түрлі

тасаларда орналасқан қарсыластың тірі күшін жоюға

арналаған. Гранат әртүрлі жағдайдан және тек тасадан

ғана лақтырылады. Нысанаға тигенде гранат қас қағымда

жарылады және осы заманға кез келген танктердің

сауытын және басқа да берік кедергілерді тесіп өтеді.

РКГ-3 корпустан, жарылғыш заряд тұтқасы мен

тұтандырғыштан тұрады. Грнатаның цилиндрлі корпусы

жарылғыш заряд пен тұтандырғышты орналастыруға

арналған.

Арналуы

Арналуы

ТТС

Slide 10

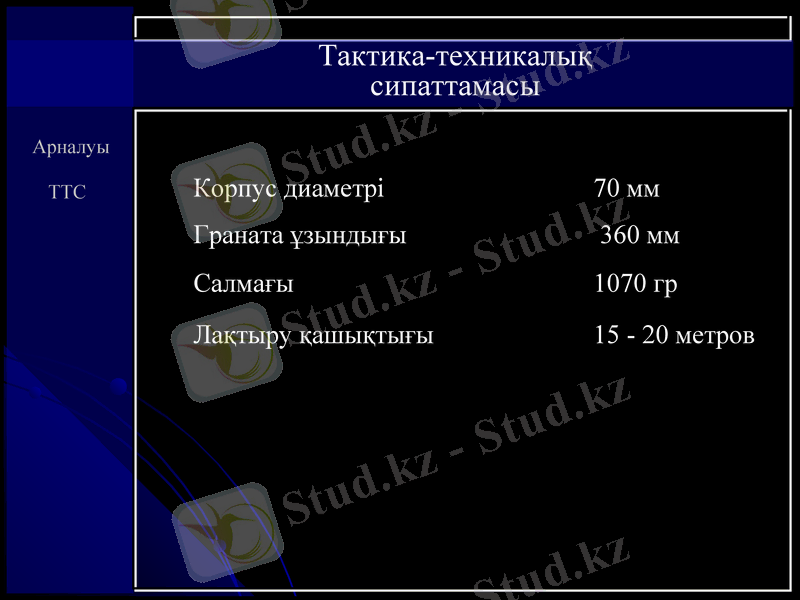

Корпус диаметрі 70 мм

Граната ұзындығы 360 мм

Салмағы 1070 гр

Лақтыру қашықтығы 15 - 20 метров

Тактика-техникалық

сипаттамасы

Арналуы

ТТС

Slide 11

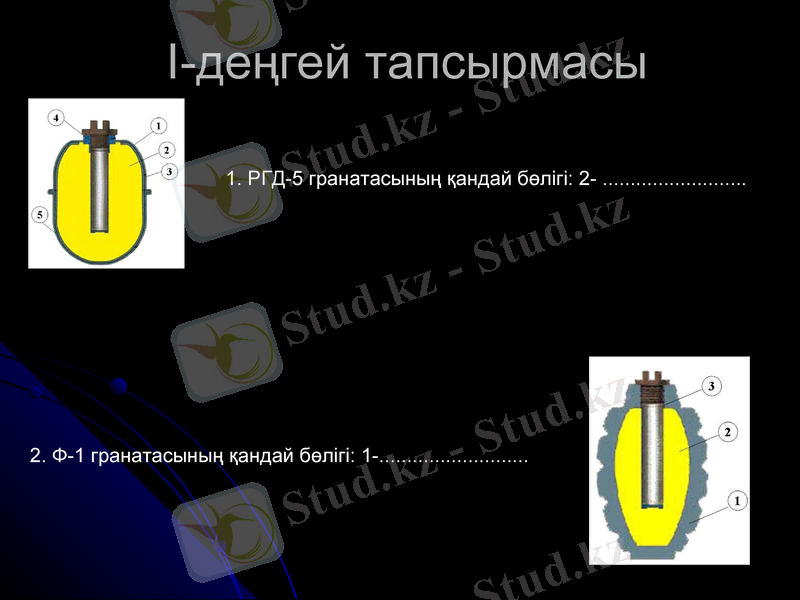

I-деңгей тапсырмасы

1. РГД-5 гранатасының қандай бөлігі: 2- . . . . . . . . . . . . . . . . . . . . . . . . . .

2. Ф-1 гранатасының қандай бөлігі: 1-. . . . . . . . . . . . . . . . . . . . . . . . . . .

Slide 12

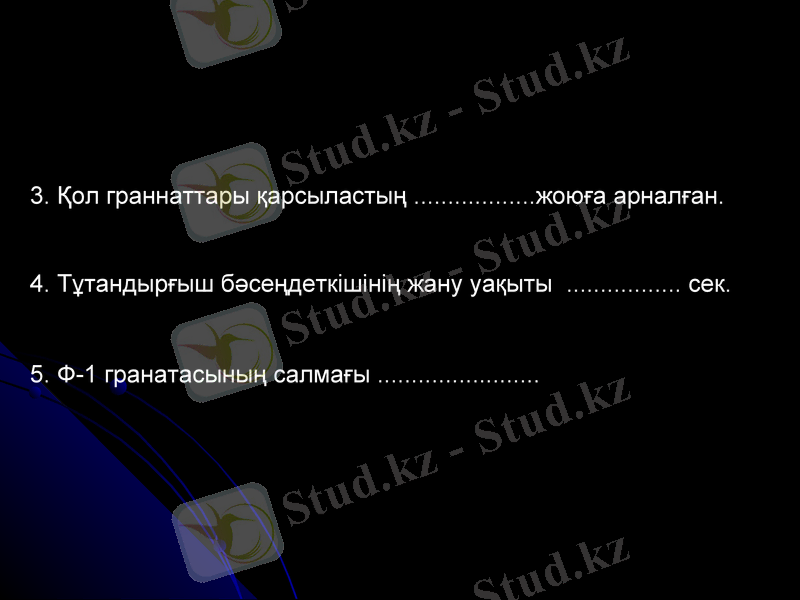

3. Қол граннаттары қарсыластың . . . . . . . . . . . . . . . . . . жоюға арналған.

4. Тұтандырғыш бәсеңдеткішінің жану уақыты . . . . . . . . . . . . . . . . . сек.

5. Ф-1 гранатасының салмағы . . . . . . . . . . . . . . . . . . . . . . . .

Slide 13

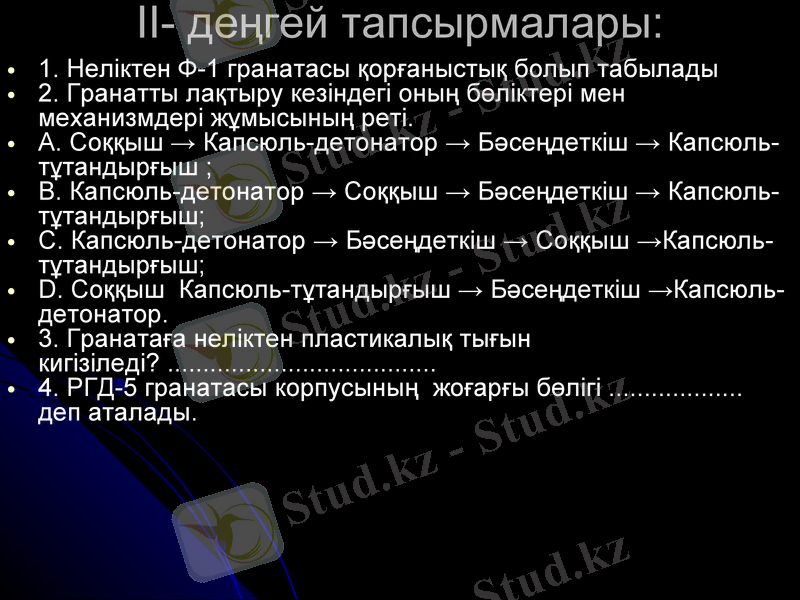

ІІ- деңгей тапсырмалары:

1. Неліктен Ф-1 гранатасы қорғаныстық болып табылады

2. Гранатты лақтыру кезіндегі оның бөліктері мен механизмдері жұмысының реті.

A. Соққыш → Капсюль-детонатор → Бәсеңдеткіш → Капсюль-тұтандырғыш ;

B. Капсюль-детонатор → Соққыш → Бәсеңдеткіш → Капсюль-тұтандырғыш;

C. Капсюль-детонатор → Бәсеңдеткіш → Соққыш →Капсюль-тұтандырғыш;

D. Соққыш Капсюль-тұтандырғыш → Бәсеңдеткіш →Капсюль-детонатор.

3. Гранатаға неліктен пластикалық тығын кигізіледі? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4. РГД-5 гранатасы корпусының жоғарғы бөлігі . . . . . . . . . . . . . . . . . . . деп аталады.

Slide 14

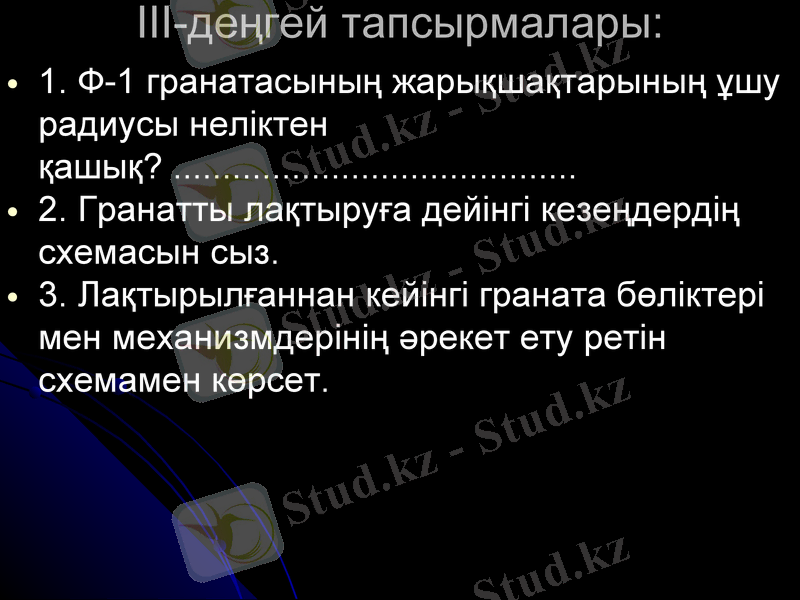

ІІІ-деңгей тапсырмалары:

1. Ф-1 гранатасының жарықшақтарының ұшу радиусы неліктен қашық? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2. Гранатты лақтыруға дейінгі кезеңдердің схемасын сыз.

3. Лақтырылғаннан кейінгі граната бөліктері мен механизмдерінің әрекет ету ретін схемамен көрсет.

Slide 15

Әрбір оқушы екі гранатаның

Венн диаграммасы арқылы ұқсастықтары және

айырмашылықтарын тауып жазады. Ең көп мәлімет жинақтаған

оқушы жеңімпаз деп табылады.

Ф-1 РГД-5

. Ф-1 РГД-5


Ұқсас жұмыстар
БТР Әскер техникасы
Ұрыстық серіппе
Ф-1 жарықшақты қол гранатасы
