Тігін машинасының инесі

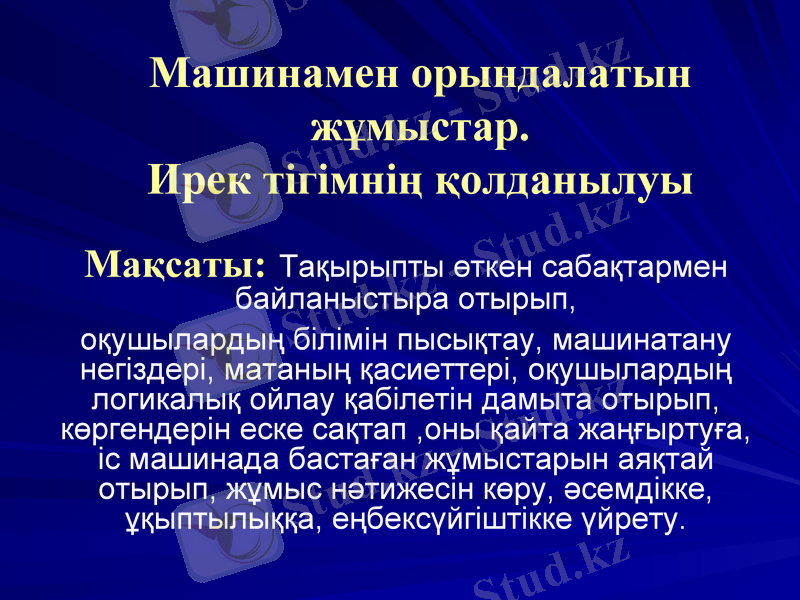

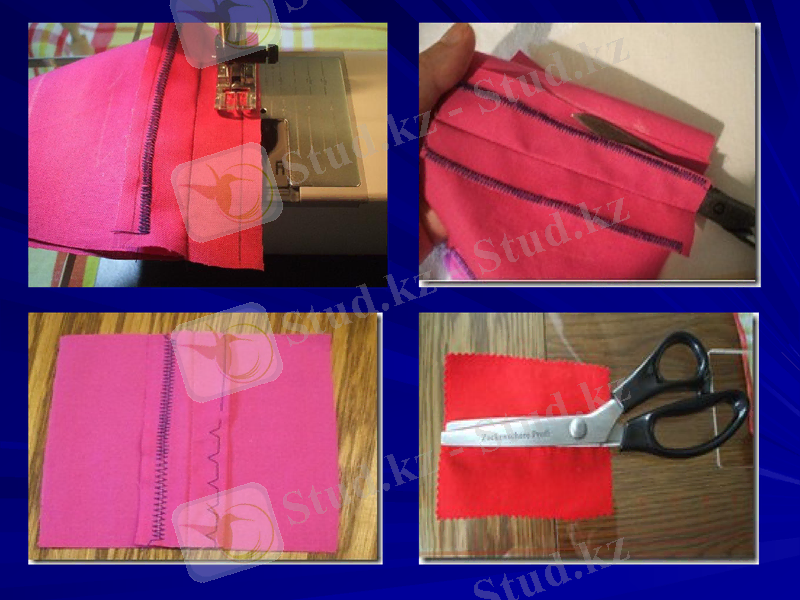

Машинамен орындалатын жұмыстар. Ирек тігімнің қолданылуы

Мақсаты: Тақырыпты өткен сабақтармен байланыстыра отырып,

оқушылардың білімін пысықтау, машинатану негіздері, матаның қасиеттері, оқушылардың логикалық ойлау қабілетін дамыта отырып, көргендерін еске сақтап, оны қайта жаңғыртуға, іс машинада бастаған жұмыстарын аяқтай отырып, жұмыс нәтижесін көру, әсемдікке, ұқыптылыққа, еңбексүйгіштікке үйрету.

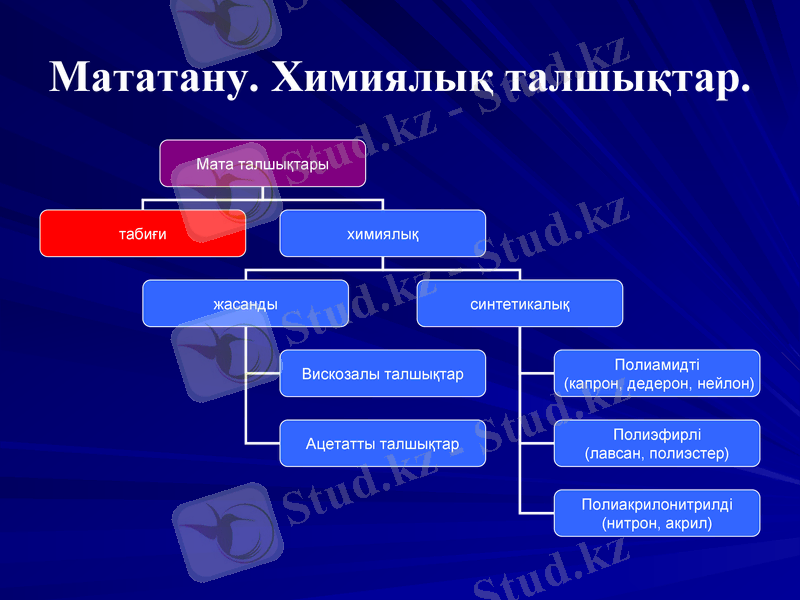

Мататану. Химиялық талшықтар.

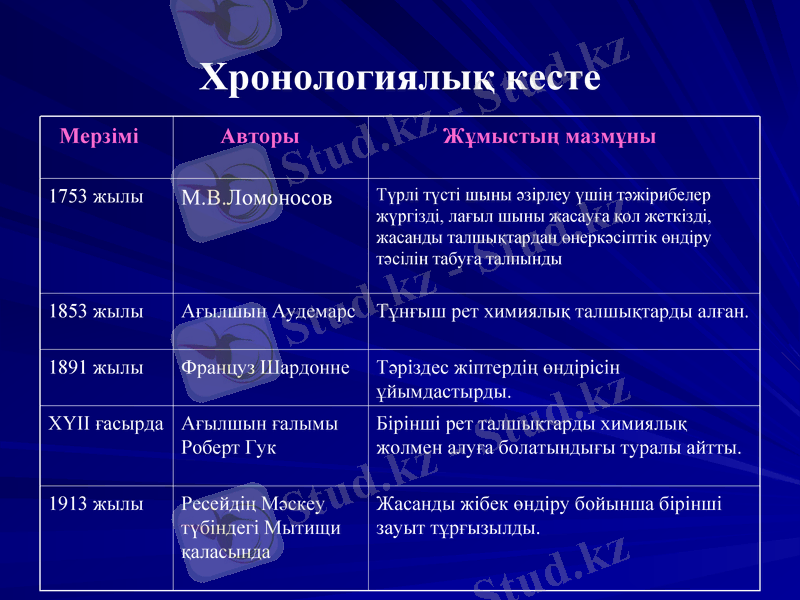

Хронологиялық кесте

Мерзімі

Авторы

Жұмыстың мазмұны

1753 жылы

М. В. Ломоносов

Түрлі түсті шыны әзірлеу үшін тәжірибелер жүргізді, лағыл шыны жасауға қол жеткізді, жасанды талшықтардан өнеркәсіптік өндіру тәсілін табуға талпынды

1853 жылы

Ағылшын Аудемарс

Тұнғыш рет химиялық талшықтарды алған.

1891 жылы

Француз Шардонне

Тәріздес жіптердің өндірісін ұйымдастырды.

ХҮІІ ғасырда

Ағылшын ғалымы Роберт Гук

Бірінші рет талшықтарды химиялық жолмен алуға болатындығы туралы айтты.

1913 жылы

Ресейдің Мәскеу түбіндегі Мытищи қаласында

Жасанды жібек өндіру бойынша бірінші зауыт тұрғызылды.

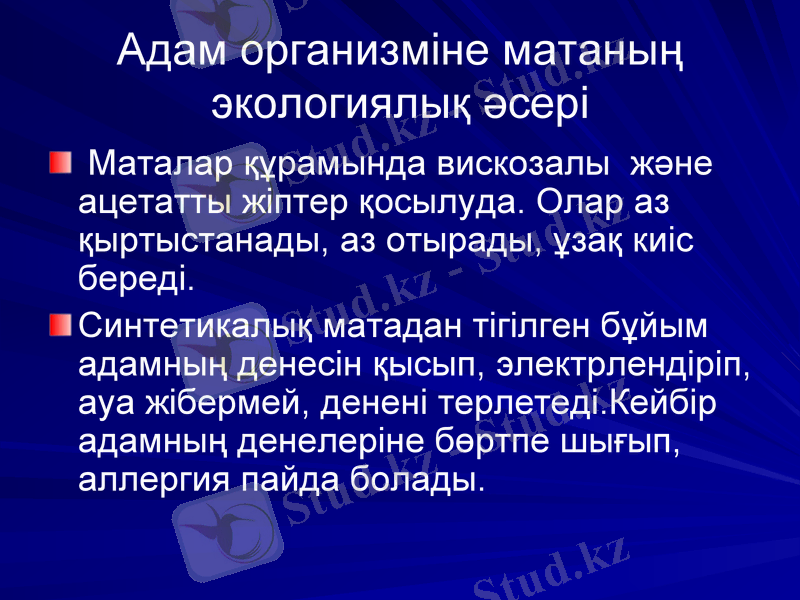

Адам организміне матаның экологиялық әсері

Маталар құрамында вискозалы және ацетатты жіптер қосылуда. Олар аз қыртыстанады, аз отырады, ұзақ киіс береді.

Синтетикалық матадан тігілген бұйым адамның денесін қысып, электрлендіріп, ауа жібермей, денені терлетеді. Кейбір адамның денелеріне бөртпе шығып, аллергия пайда болады.

Машинатану негіздері

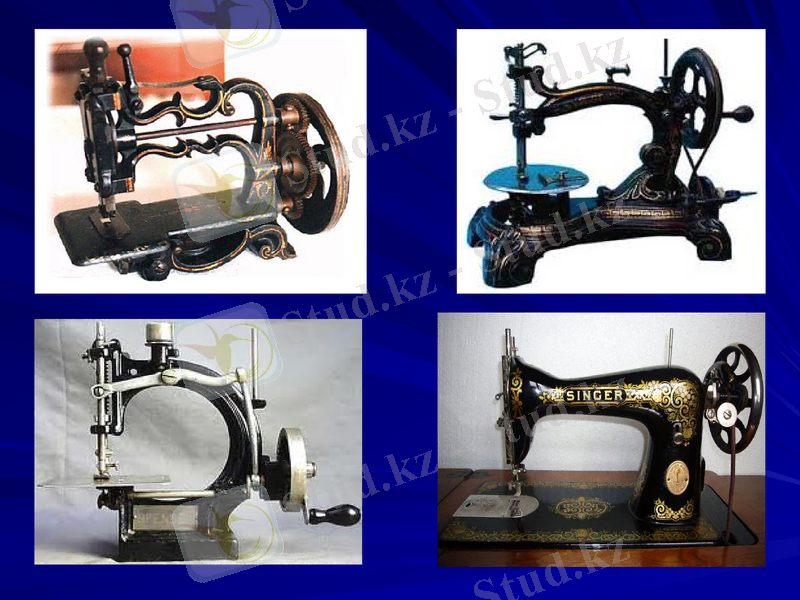

Тігін машинасының тарихы.

XV - ғасыр - Леонардо да Винчи - тігін машинасының жобасын ұсынды.

1755 жылы - Англия, Карл Вайзенталь - бір жіпті тігін машинасын ойлап тапты.

1834 жылы - Уолтер Хант шөрнекті машина жасады

1870 жылы- АҚШ-та Исаак Зингер - “Зингер” фирмасын ашты.

1900 жылы - Ресейде Подольск қаласында “Зингер” зауытын ашты.

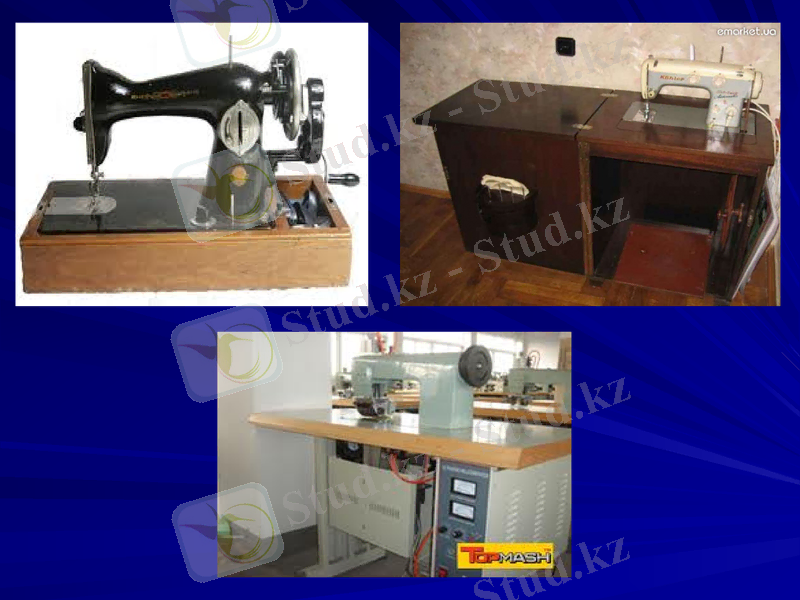

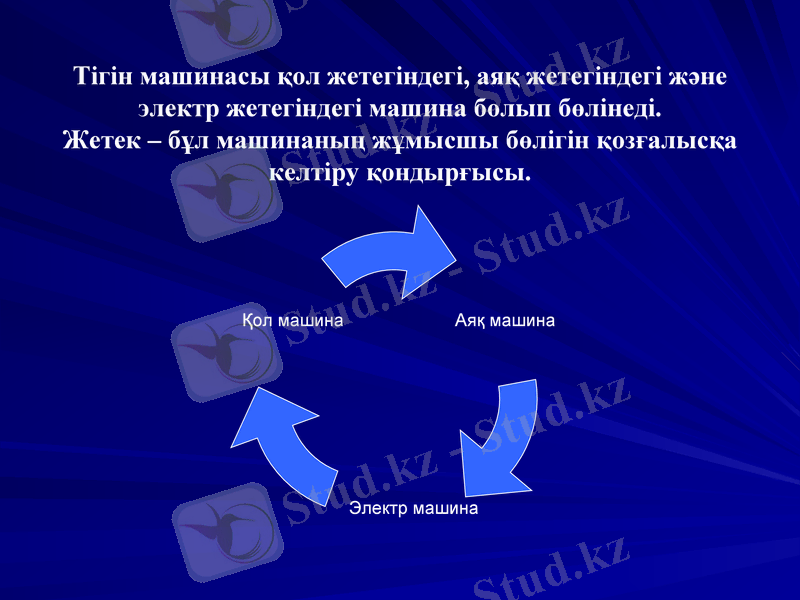

Тігін машинасы қол жетегіндегі, аяқ жетегіндегі және электр жетегіндегі машина болып бөлінеді. Жетек - бұл машинаның жұмысшы бөлігін қозғалысқа келтіру қондырғысы.

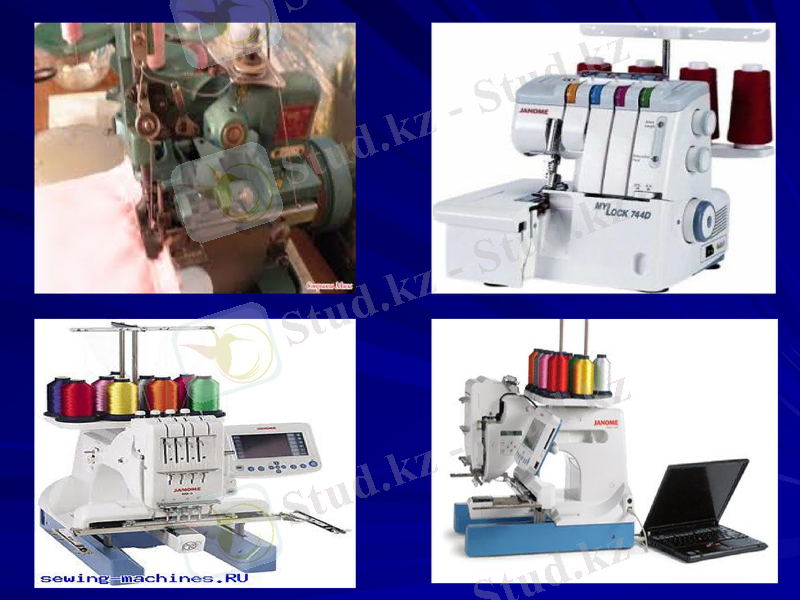

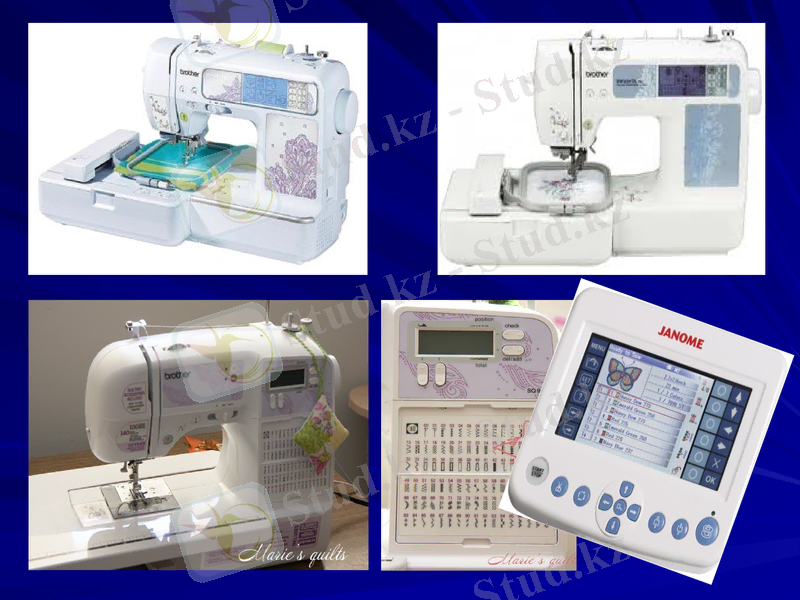

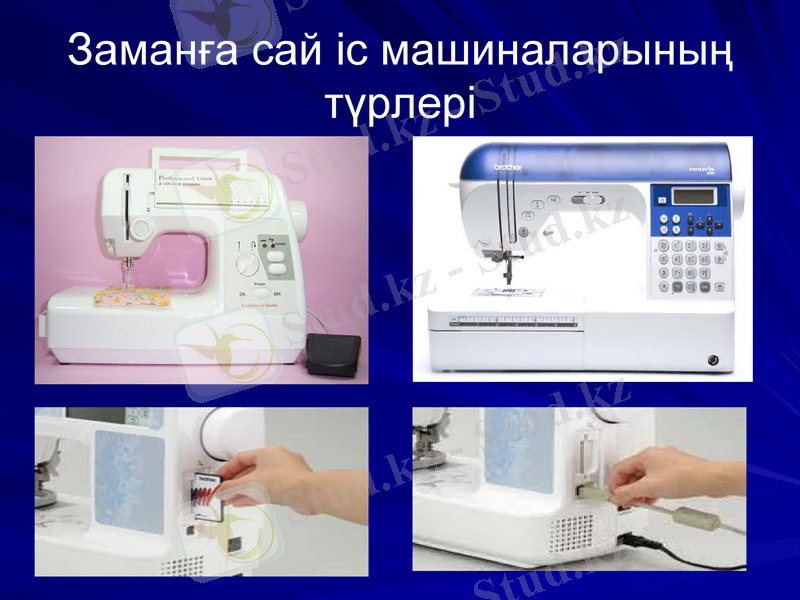

Заманға сай іс машиналарының түрлері

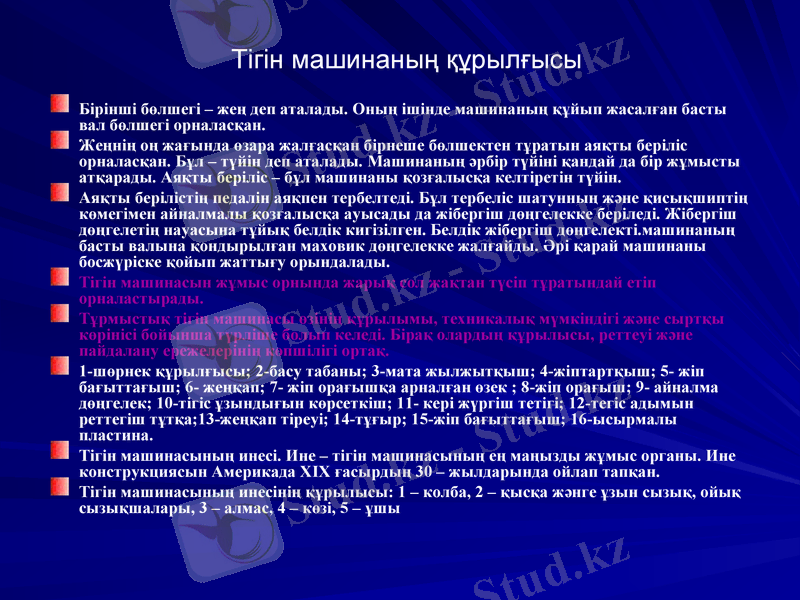

Тігін машинаның құрылғысы

Бірінші бөлшегі - жең деп аталады. Оның ішінде машинаның құйып жасалған басты вал бөлшегі орналасқан.

Жеңнің оң жағында өзара жалғасқан бірнеше бөлшектен тұратын аяқты беріліс орналасқан. Бұл - түйін деп аталады. Машинаның әрбір түйіні қандай да бір жұмысты атқарады. Аяқты беріліс - бұл машинаны қозғалысқа келтіретін түйін.

Аяқты берілістің педалін аяқпен тербелтеді. Бұл тербеліс шатунның және қисықшиптің көмегімен айналмалы қозғалысқа ауысады да жібергіш дөңгелекке беріледі. Жібергіш дөңгелетің науасына тұйық белдік кигізілген. Белдік жібергіш дөңгелекті. машинаның басты валына қондырылған маховик дөңгелекке жалғайды. Әрі қарай машинаны босжүріске қойып жаттығу орындалады.

Тігін машинасын жұмыс орнында жарық сол жақтан түсіп тұратындай етіп орналастырады.

Тұрмыстық тігін машинасы өзінің құрылымы, техникалық мүмкіндігі және сыртқы көрінісі бойынша түрліше болып келеді. Бірақ олардың құрылысы, реттеуі және пайдалану ережелерінің көпшілігі ортақ.

1-шөрнек құрылғысы; 2-басу табаны; 3-мата жылжытқыш; 4-жіптартқыш; 5- жіп бағыттағыш; 6- жеңқап; 7- жіп орағышқа арналған өзек ; 8-жіп орағыш; 9- айналма дөңгелек; 10-тігіс ұзындығын көрсеткіш; 11- кері жүргіш тетігі; 12-тегіс адымын реттегіш тұтқа; 13-жеңқап тіреуі; 14-тұғыр; 15-жіп бағыттағыш; 16-ысырмалы пластина.

Тігін машинасының инесі. Ине - тігін машинасының ең маңызды жұмыс органы. Ине конструкциясын Америкада XIX ғасырдың 30 - жылдарында ойлап тапқан.

Тігін машинасының инесінің құрылысы: 1 - колба, 2 - қысқа жәнге ұзын сызық, ойық сызықшалары, 3 - алмас, 4 - көзі, 5 - ұшы

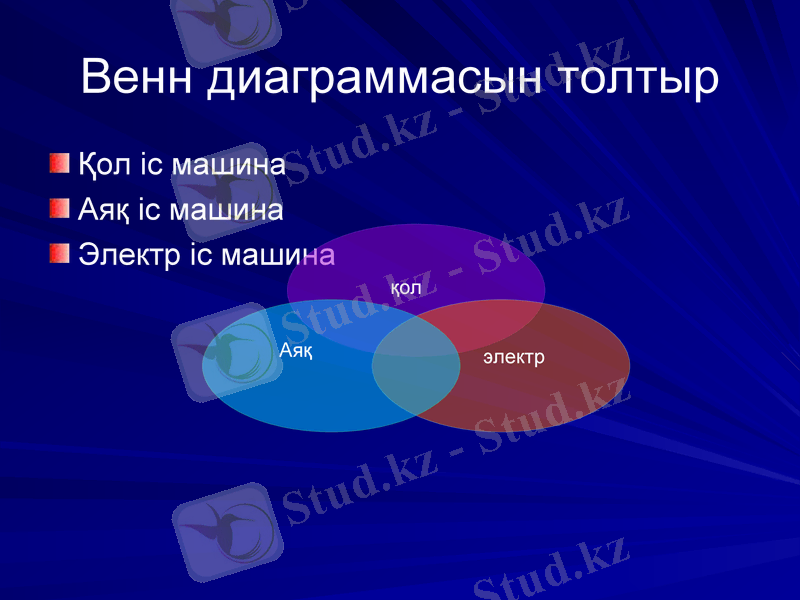

Венн диаграммасын толтыр

Қол іс машина

Аяқ іс машина

Электр іс машина

қол

Аяқ

электр

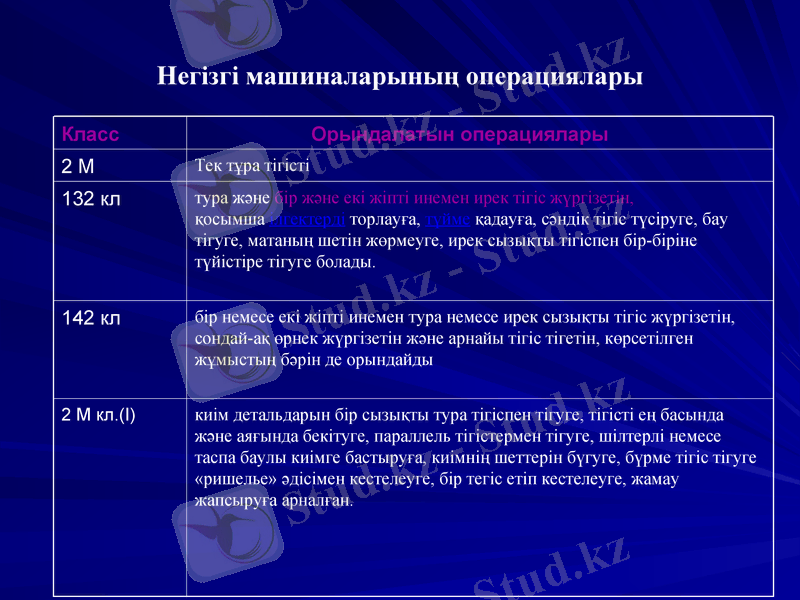

Негізгі машиналарының операциялары

Класс

Орындалатын операциялары

2 М

Тек тұра тігісті

132 кл

тура және бір және екі жіпті инемен ирек тігіс жүргізетін, қосымша ілгектерді торлауға, түйме қадауға, сәндік тігіс түсіруге, бау тігуге, матаның шетін жөрмеуге, ирек сызықты тігіспен бір-біріне түйістіре тігуге болады.

142 кл

бір немесе екі жіпті инемен тура немесе ирек сызықты тігіс жүргізетін, сондай-ақ өрнек жүргізетін және арнайы тігіс тігетін, көрсетілген жұмыстың бәрін де орындайды

2 М кл. (І)

киім детальдарын бір сызықты тура тігіспен тігуге, тігісті ең басында және аяғында бекітуге, параллель тігістермен тігуге, шілтерлі немесе таспа баулы киімге бастыруға, киімнің шеттерін бүгуге, бүрме тігіс тігуге «ришелье» әдісімен кестелеуге, бір тегіс етіп кестелеуге, жамау жапсыруға арналған.
