Жай механизмдер

Презентация қосу

ҚАЙЫРЛЫ КҮН!

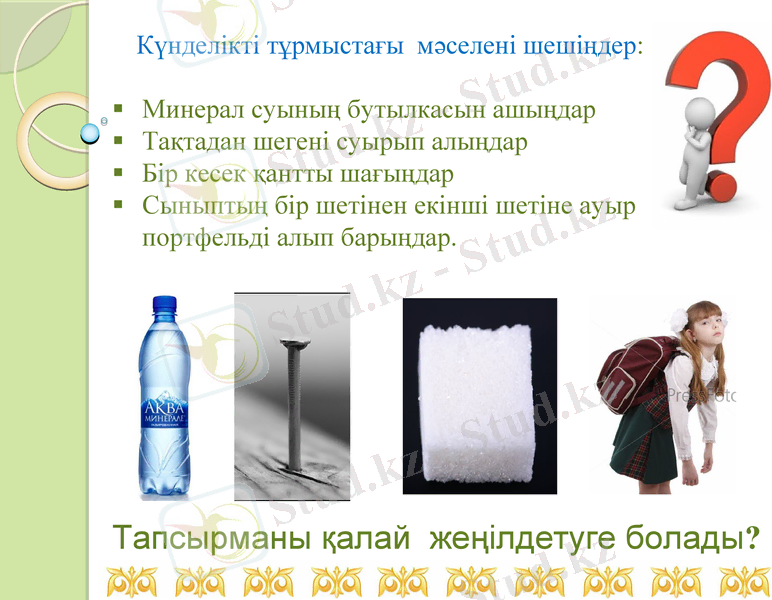

Күнделікті тұрмыстағы мәселені шешіңдер:

Минерал суының бутылкасын ашыңдар
Тақтадан шегені суырып алыңдар
Бір кесек қантты шағыңдар
Сыныптың бір шетінен екінші шетіне ауыр
портфельді алып барыңдар.

Т

Тапсырманы қалай жеңілдетуге болады?

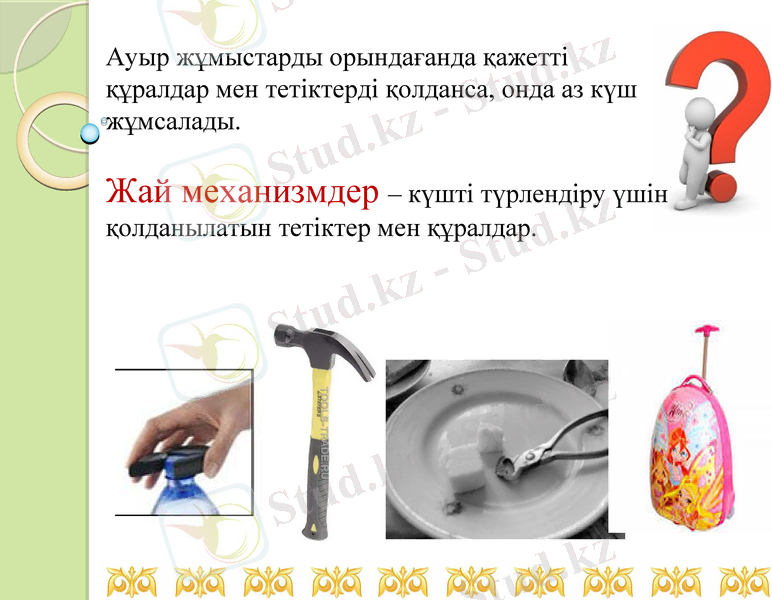

Ауыр жұмыстарды орындағанда қажетті
құралдар мен тетіктерді қолданса, онда аз күш
жұмсалады.

Жай механизмдер – күшті түрлендіру үшін
қолданылатын тетіктер мен құралдар.
Жай механизмдер
Оқу мақсаты:
• Жай механизмдер түрлерін білу;
•Күш моменті деген ұғымды түсіндіре
алуы және күнделікті өмірден
мысалдар келтіре білуі

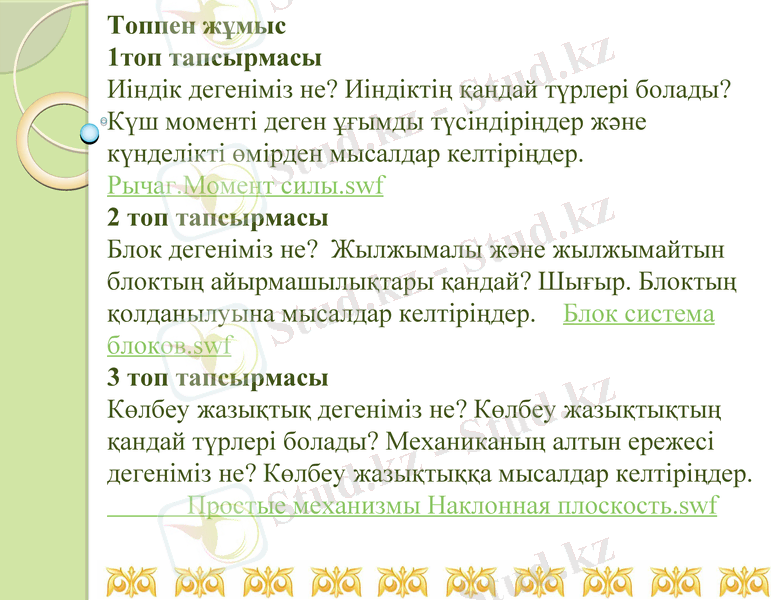

Топпен жұмыс
1топ тапсырмасы
Иіндік дегеніміз не? Иіндіктің қандай түрлері болады?
Күш моменті деген ұғымды түсіндіріңдер және
күнделікті өмірден мысалдар келтіріңдер.
Рычаг.Момент силы.swf
2 топ тапсырмасы
Блок дегеніміз не? Жылжымалы және жылжымайтын
блоктың айырмашылықтары қандай? Шығыр. Блоктың
қолданылуына мысалдар келтіріңдер.
Блок система блоков.swf
3 топ тапсырмасы
Көлбеу жазықтық дегеніміз не? Көлбеу жазықтықтың
қандай түрлері болады? Механиканың алтын ережесі
дегеніміз не? Көлбеу жазықтыққа мысалдар келтіріңдер.
Простые механизмы Наклонная плоскость.swf
Топтардың қорғауы

Әрбір топтың қорғауы – 3 мин
лист взаимооценивания.docx
Физминутка
Тапсырма:
Суреттегі көрсетілген құралдарды
бейнелейміз.

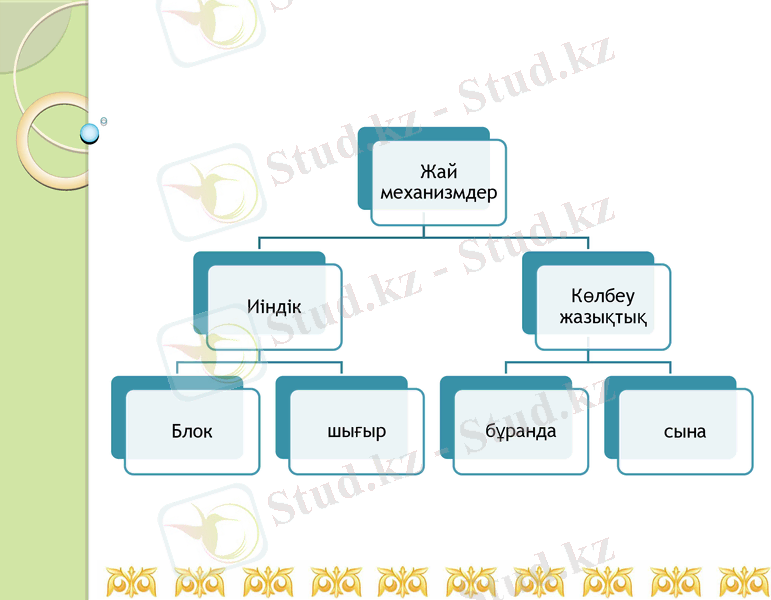

Простые
механиз
мы

Наклонн
ая
Рычаг
плоскост
ь

Блок Ворот винт клин

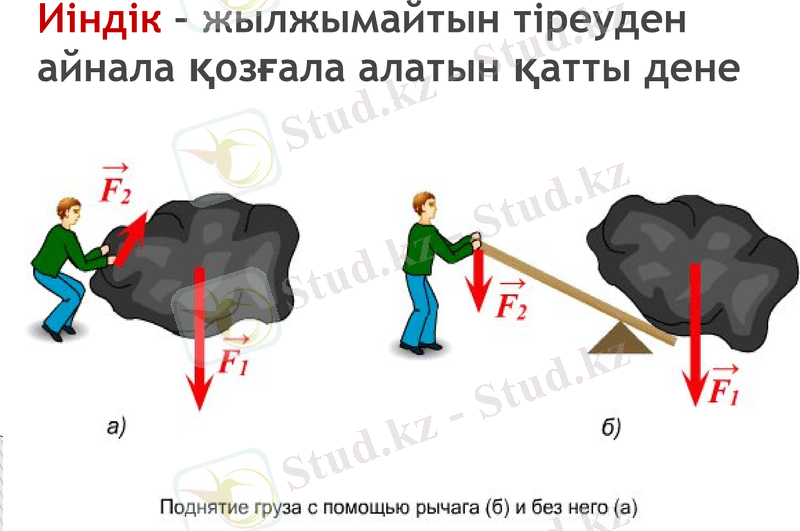

Иіндік – жылжымайтын тіреуден
айнала қозғала алатын қатты дене

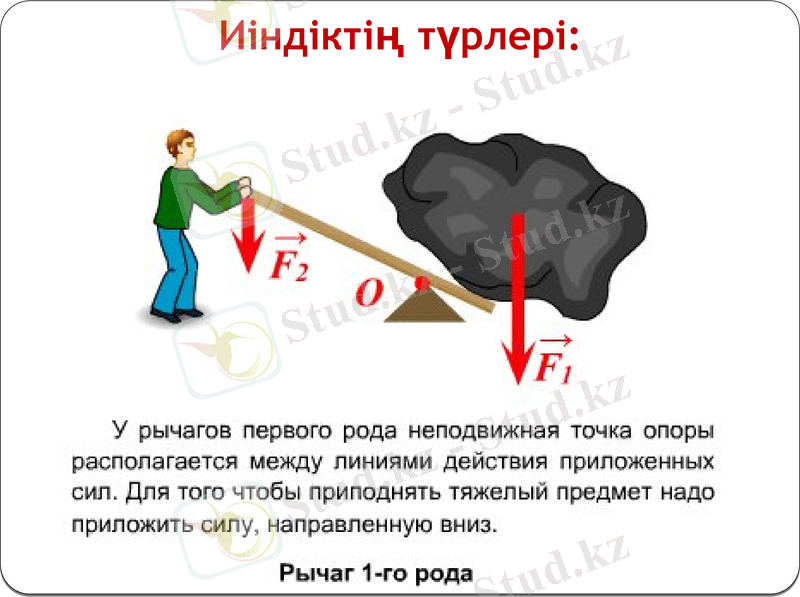

Иіндіктің түрлері:

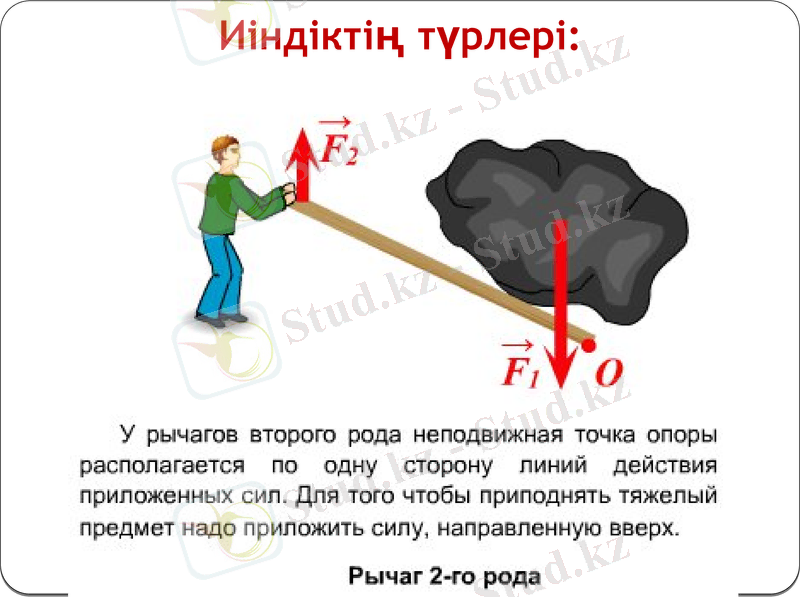

Иіндіктің түрлері:

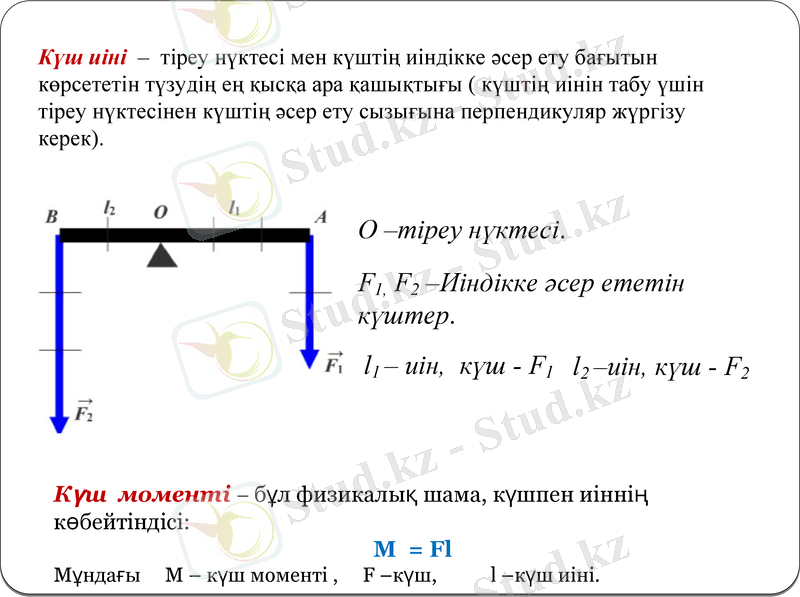

Күш иіні – тіреу нүктесі мен күштің иіндікке әсер ету бағытын
көрсететін түзудің ең қысқа ара қашықтығы ( күштің иінін табу үшін
тіреу нүктесінен күштің әсер ету сызығына перпендикуляр жүргізу
керек).

О –тіреу нүктесі.
F1, F2 –Иіндікке әсер ететін
күштер.
l1 – иін, күш - F1 l2 –иін, күш - F2

Күш моменті – бұл физикалық шама, күшпен иіннің
көбейтіндісі:
M = Fl
Мұндағы M – күш моменті , F –күш, l –күш иіні.

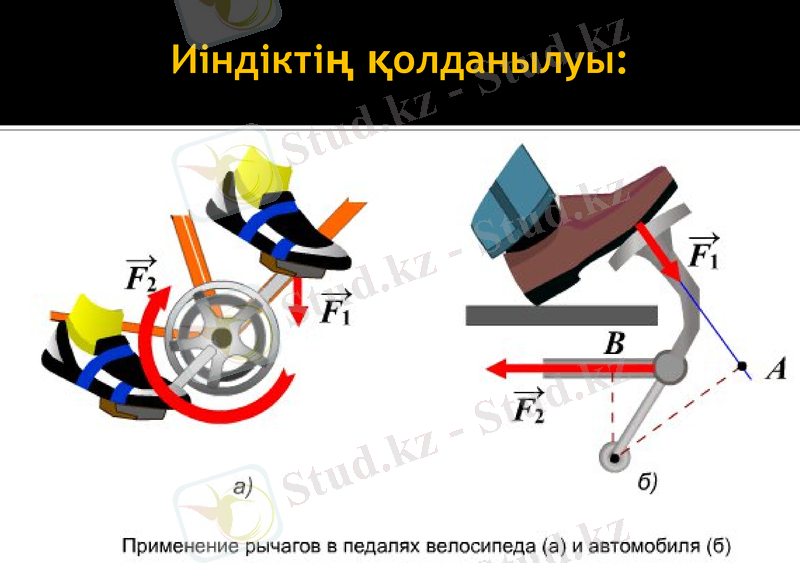

Иіндіктің қолданылуы:

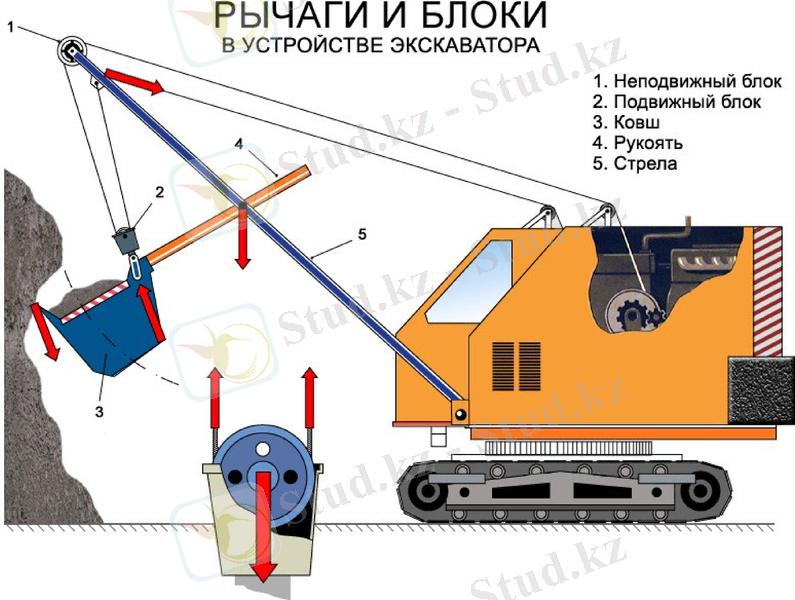

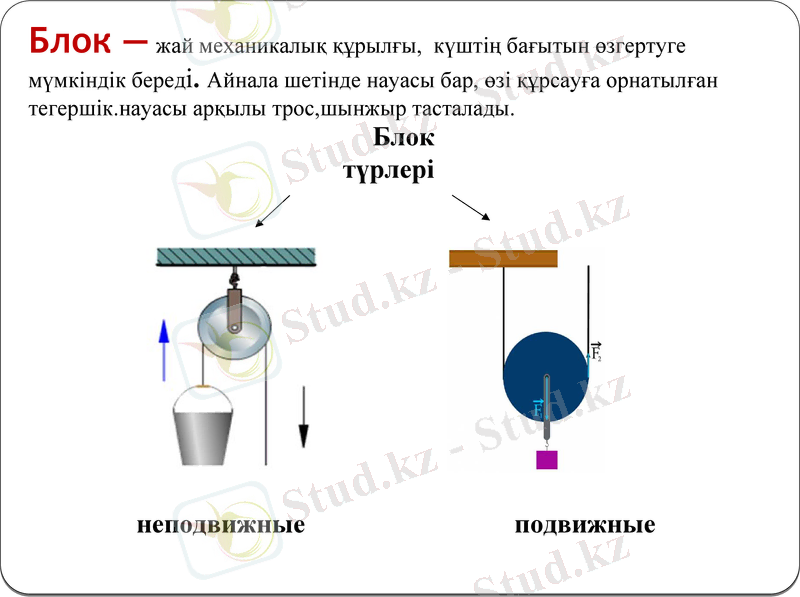

Блок — жай механикалық құрылғы, күштің бағытын өзгертуге
мүмкіндік береді. Айнала шетінде науасы бар, өзі құрсауға орнатылған
тегершік.науасы арқылы трос,шынжыр тасталады.
Блок
түрлері

неподвижные подвижные

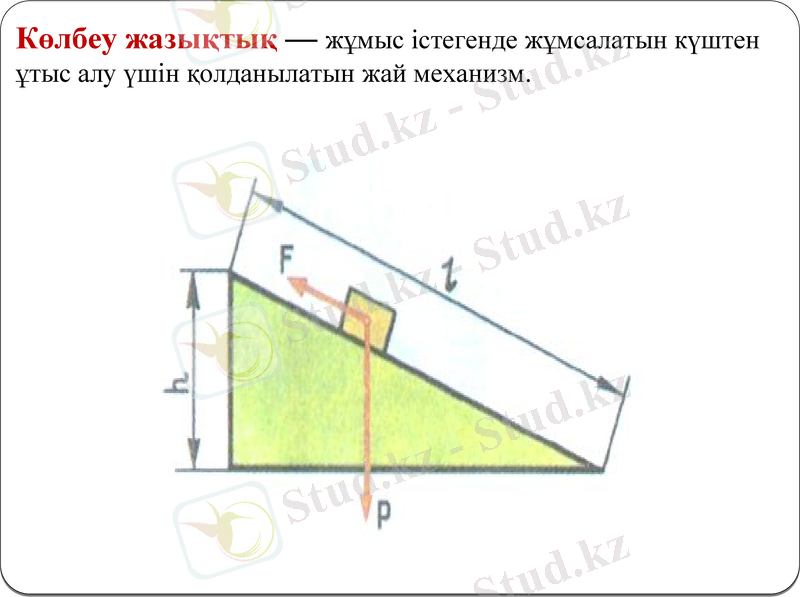

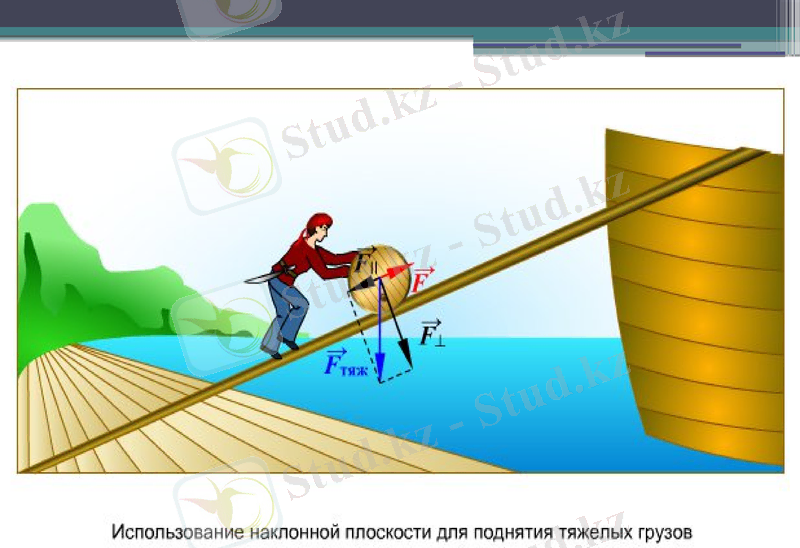

Көлбеу жазықтық — жұмыс істегенде жұмсалатын күштен
ұтыс алу үшін қолданылатын жай механизм.

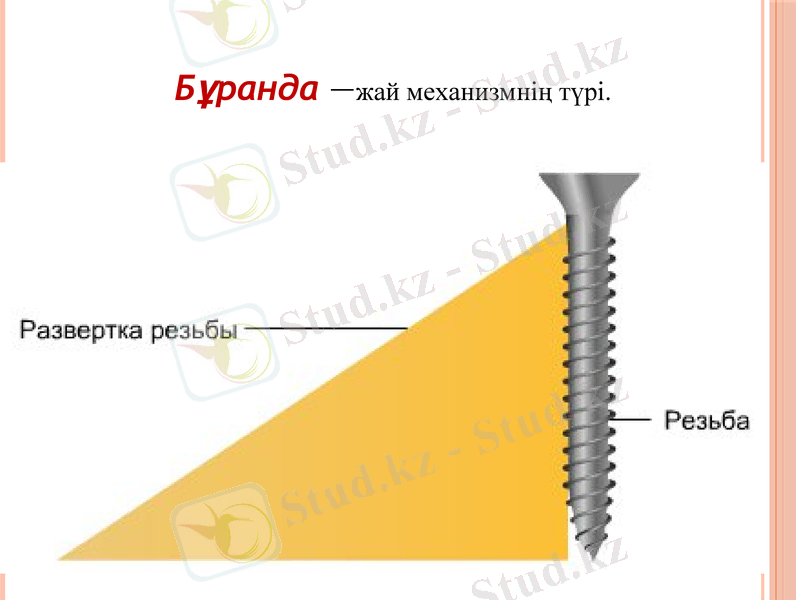

Бұранда —жай механизмнің түрі.

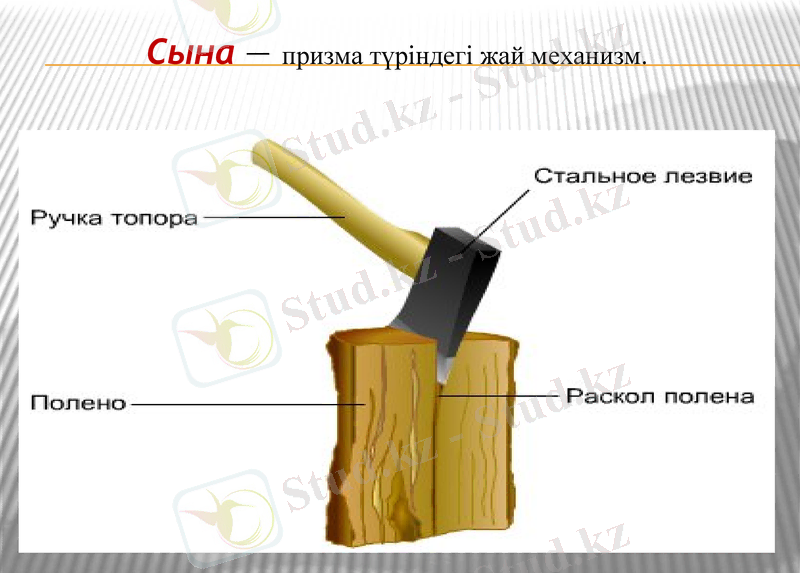

Сына — призма түріндегі жай механизм.

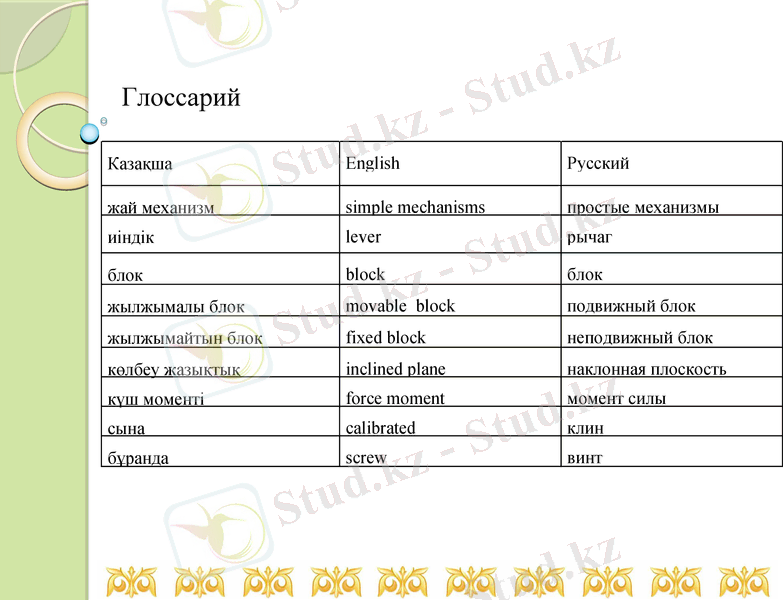

Глоссарий

Казақша English Русский

жай механизм simple mechanisms простые механизмы

иіндік lever рычаг

блок block блок

жылжымалы блок movable block подвижный блок

жылжымайтын блок fixed block неподвижный блок

көлбеу жазықтық inclined plane наклонная плоскость

күш моменті force moment момент силы

сына calibrated клин

бұранда screw винт
Тест
Виды простых механизмов.docx

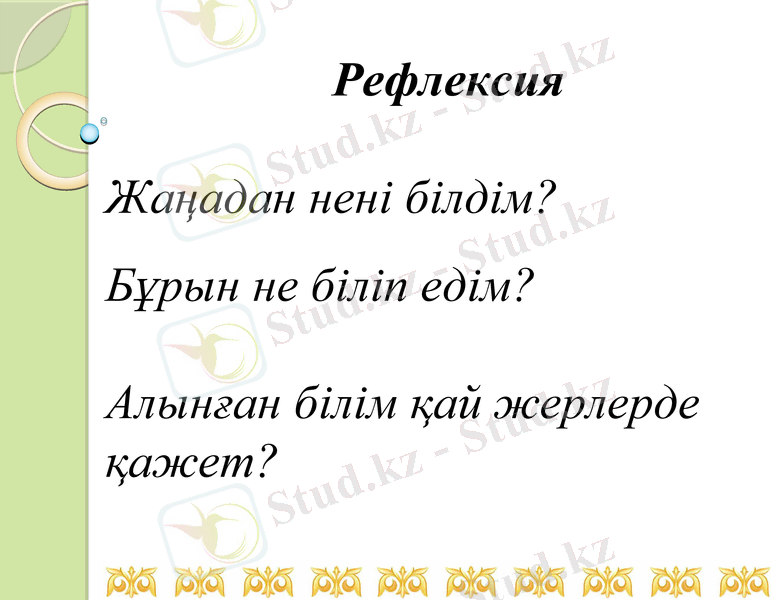

Рефлексия

Жаңадан нені білдім?
Бұрын не біліп едім?

Алынған білім қай жерлерде
қажет?

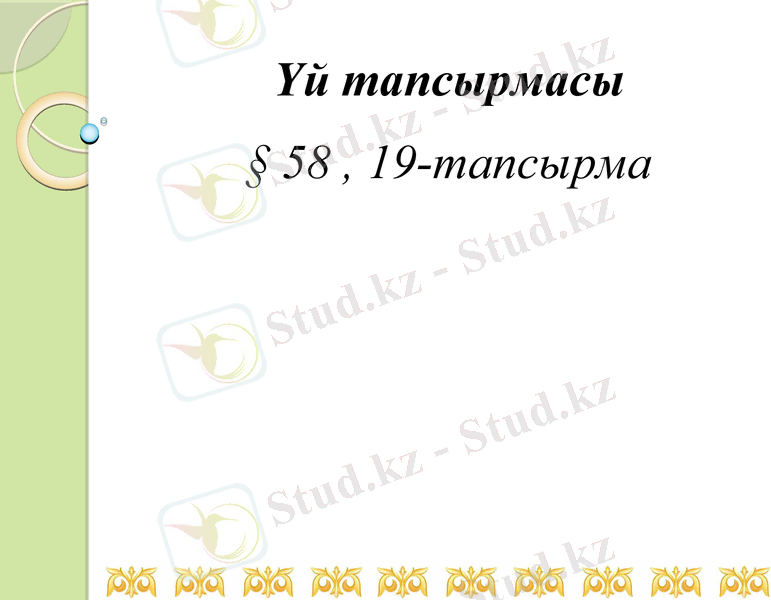

Үй тапсырмасы

§ 58 , 19-тапсырма
Назарларыңызға рахмет!

Спасибо за внимание!

Thank you!
