Мембраналы насос

Презентация қосу

Қ. Жұбанов атындағы Ақтөбе өңірлік мемлекеттік университеті
“Химия және химиялық технология” кафедрасы

ТИПТІК ЖҰМЫС
М Е М Б РАН А Л Ы ( Д И А Ф РАГ М А Л Ы ) Н А С О С

Дайындаған: БЗХТк-3 тобының
студенті Биекенова Н.Е.
Қабылдаған: аға оқытушы Бекетова Г.Қ.

АҚТӨБЕ 2016 ЖЫЛ
Жоспар:

Кіріспе

Мембраналы насос

Мембраналы насос
классификациясы

Жұмыс жасау принципі

Өнеркәсіпте қолданылу аймағы

Артықшылықтары мен
кемшіліктері

Қорытынды

Пайдаланылған әдебиеттер

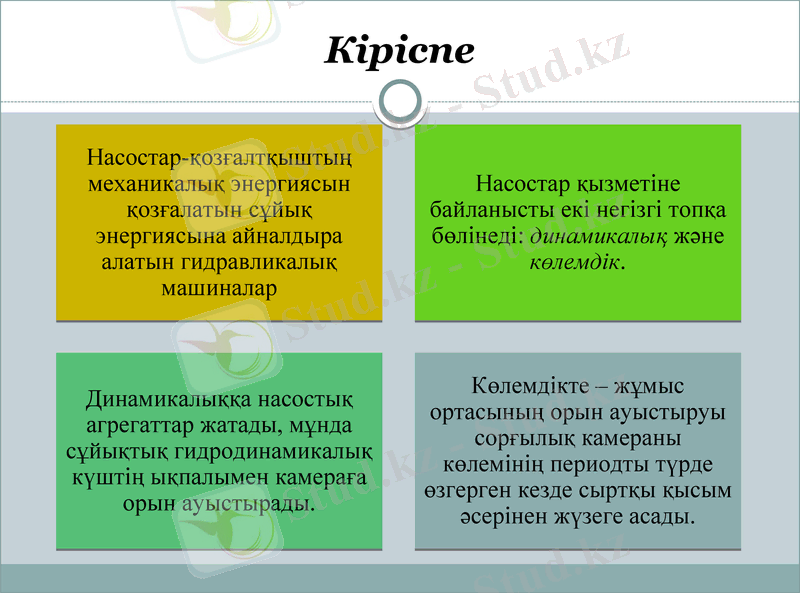

Кіріспе

Насостар-қозғалтқыштың
механикалық энергиясын Насостар қызметіне
қозғалатын сұйық байланысты екі негізгі топқа
энергиясына айналдыра бөлінеді: динамикалық және
алатын гидравликалық көлемдік.
машиналар

Көлемдікте – жұмыс
Динамикалыққа насостық
ортасының орын ауыстыруы
агрегаттар жатады, мұнда
сорғылық камераны
сұйықтық гидродинамикалық
көлемінің периодты түрде
күштің ықпалымен камераға
өзгерген кезде сыртқы қысым
орын ауыстырады.
әсерінен жүзеге асады.
Мембраналы насос

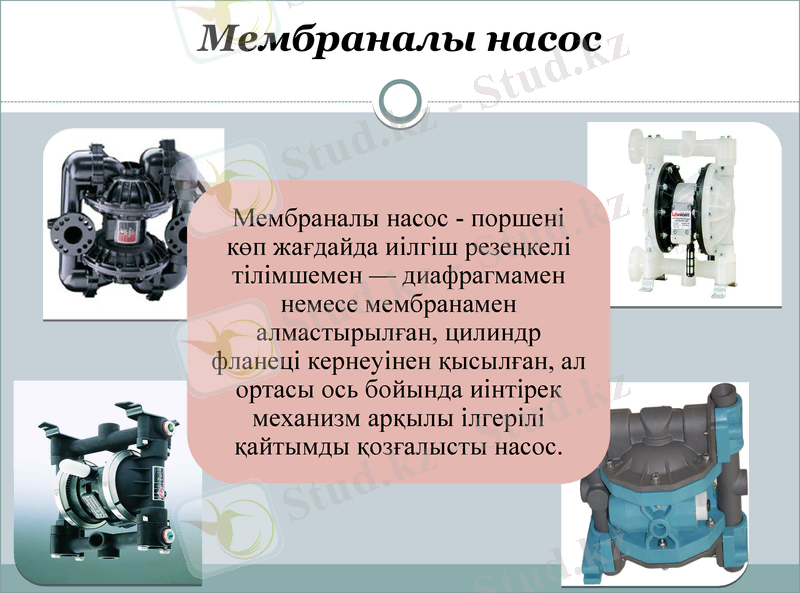

Мембраналы насос - поршені
көп жағдайда иілгіш резеңкелі
тілімшемен — диафрагмамен
немесе мембранамен
алмастырылған, цилиндр
фланеці кернеуінен қысылған,
ал ортасы ось бойында
иінтірек механизм арқылы
ілгерілі қайтымды қозғалысты
насос.

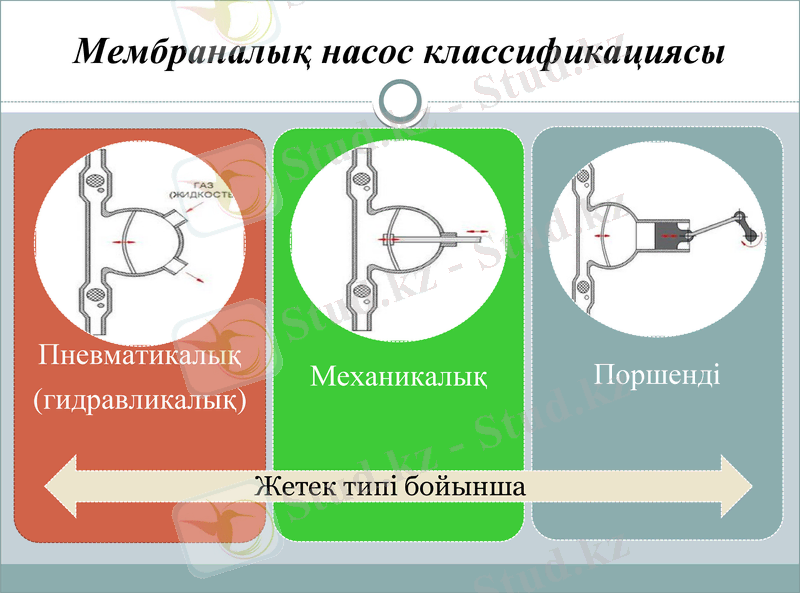

Мембраналық насос классификациясы

Пневматикалық
(гидравликалық Механикалық Поршенді
)

Жетек типі бойынша
Мембраналық насос классификациясы

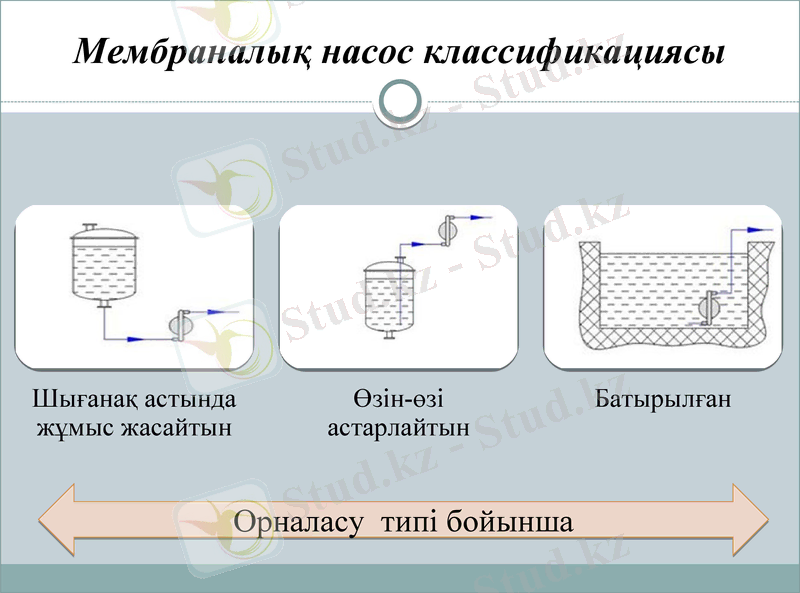

Шығанақ астында Өзін-өзі Батырылған
жұмыс жасайтын астарлайтын

Орналасу типі бойынша
Мембраналық насос классификациясы

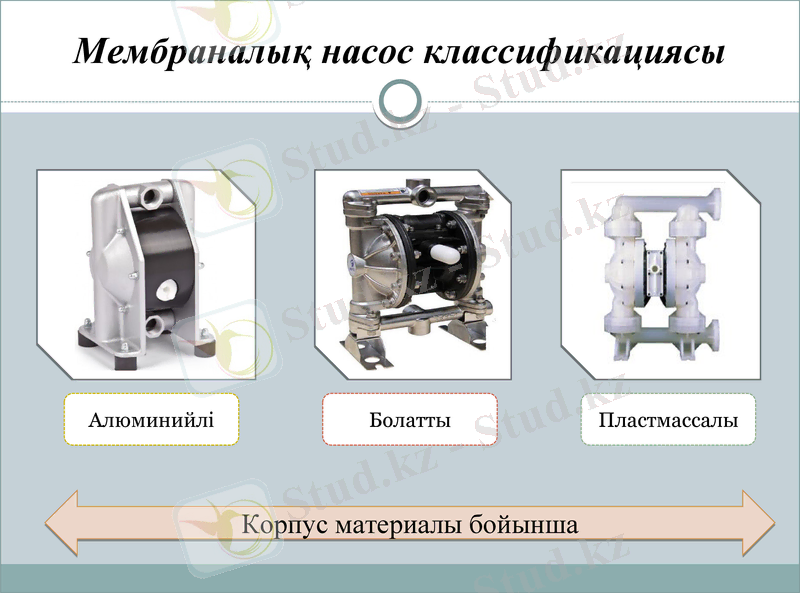

Пластмассал
Алюминийлі Болатты
ы

Корпус материалы бойынша

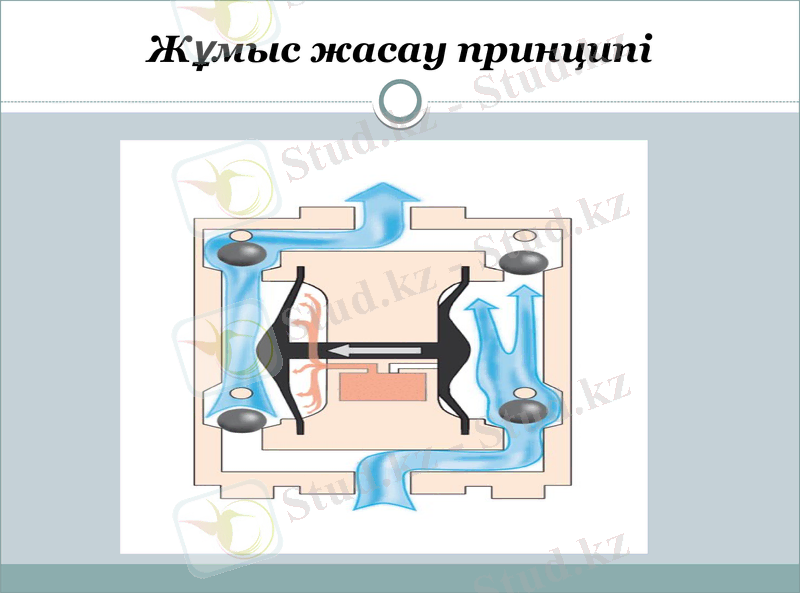

Жұмыс жасау принципі

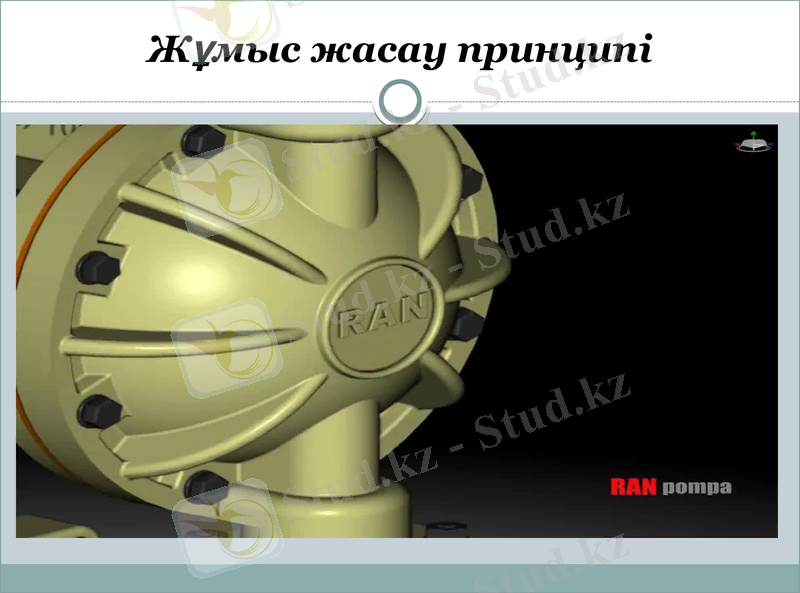

Жұмыс жасау принципі
Өнеркәсіпте қолданылу аймағы

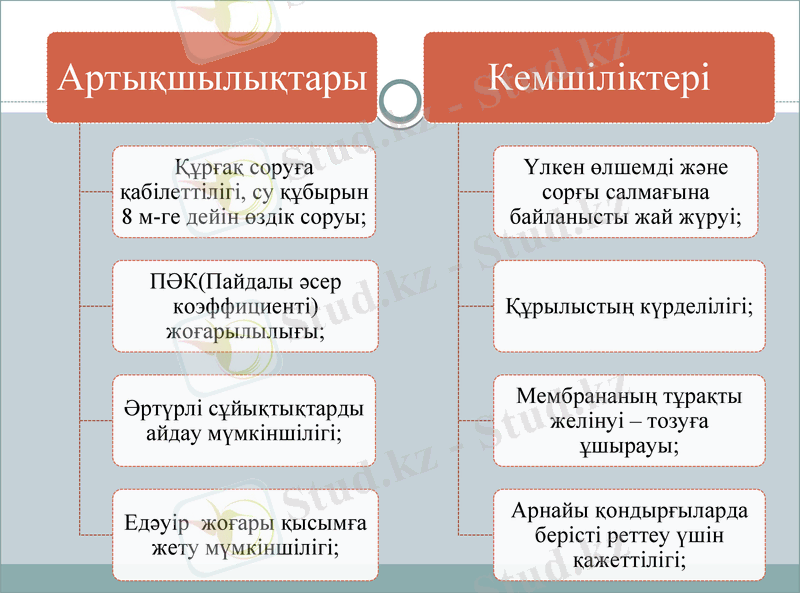

Артықшылықтары Кемшіліктері
Құрғақ соруға
Үлкен өлшемді және
қабілеттілігі, су
сорғы салмағына
құбырын 8 м-ге дейін
байланысты жай жүруі;
өздік соруы;

ПӘК(Пайдалы әсер
коэффициенті) Құрылыстың күрделілігі;
жоғарылылығы;

Мембрананың тұрақты
Әртүрлі сұйықтықтарды
желінуі – тозуға
айдау мүмкіншілігі;
ұшырауы;

Арнайы қондырғыларда
Едәуір жоғары қысымға
берісті реттеу үшін
жету мүмкіншілігі;
қажеттілігі;
Қорытынды

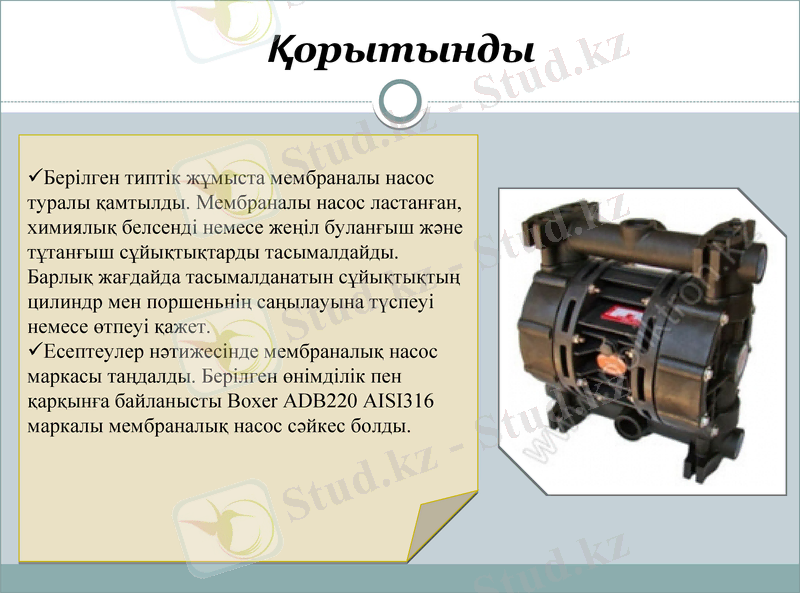

Берілген типтік жұмыста мембраналы насос
туралы қамтылды. Мембраналы насос ластанған,
химиялық белсенді немесе жеңіл буланғыш және
тұтанғыш сұйықтықтарды тасымалдайды.
Барлық жағдайда тасымалданатын сұйықтықтың
цилиндр мен поршеньнің саңылауына түспеуі
немесе өтпеуі қажет.
Есептеулер нәтижесінде мембраналық насос
маркасы таңдалды. Берілген өнімділік пен
қарқынға байланысты Boxer ADB220 AISI316
маркалы мембраналық насос сәйкес болды.
Пайдаланылған әдебиеттер

Касаткин А.Г “Основные процессы и аппараты
химической технологий”
Пособие по курсовому проектированию поршневого
насоса, под ред.
К.Ф. Павлов П.Г.Романков А.А.Носков “Примеры и
задачи по курсу процессов и аппаратов химической
технологи”
Черкасский С.А. «Насосы, вентиляторы,
компрессоры».
