ҚОНДЫРҒЫЛАРЫ ТЕҢІЗ БҰРҒЫЛАУ

Презентация қосу

Дайындыған:Сарсенбаева.Р.М
Тексерген:Шаяхметова.Ж.Б

ТЕҢІЗ БҰРҒЫЛАУ
ҚОНДЫРҒЫЛАРЫ

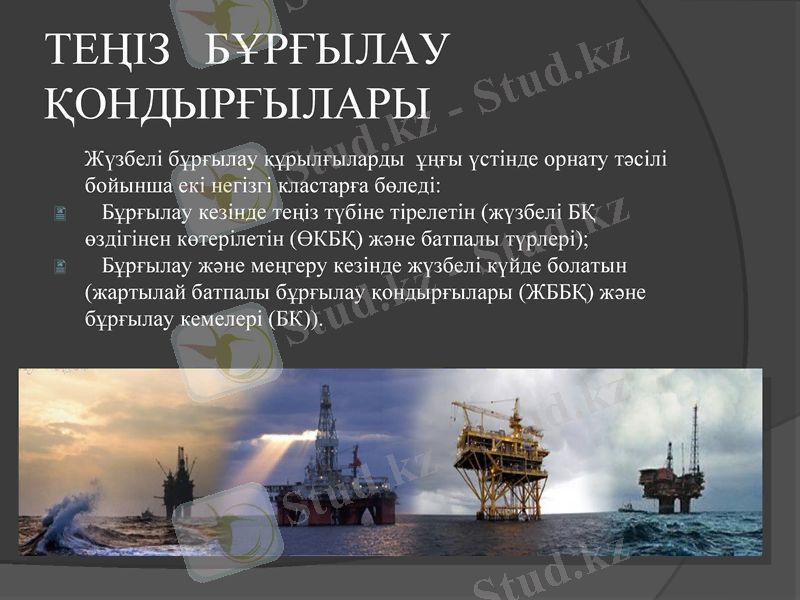

ТЕҢІЗ БҰРҒЫЛАУ
ҚОНДЫРҒЫЛАРЫ
Жүзбелі бұрғылау құрылғыларды ұңғы үстінде орнату тәсілі
бойынша екі негізгі кластарға бөледі:
Бұрғылау кезінде теңіз түбіне тірелетін (жүзбелі БҚ
өздігінен көтерілетін (ӨКБҚ) және батпалы түрлері);
Бұрғылау және меңгеру кезінде жүзбелі күйде болатын
(жартылай батпалы бұрғылау қондырғылары (ЖББҚ) және
бұрғылау кемелері (БК)).
Өздігінен көтерілетін жүзбелі бұрғылау
қондырғылары

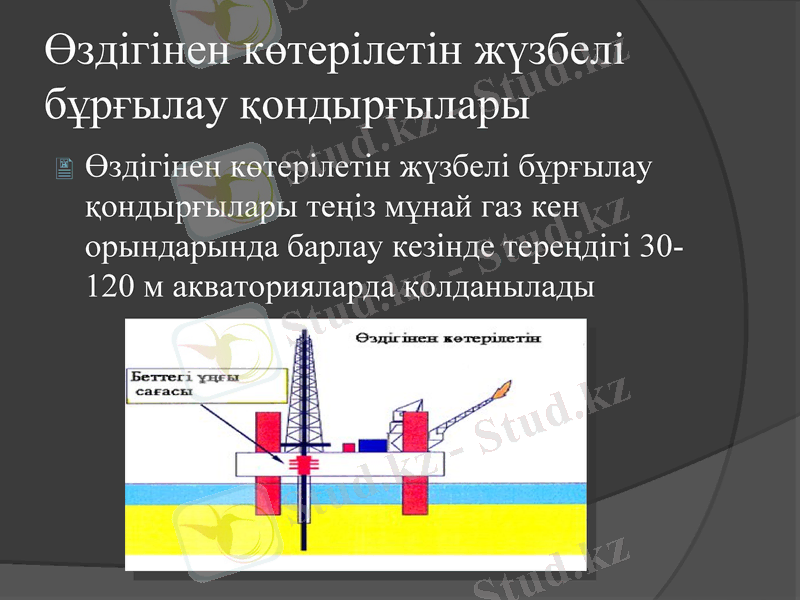

Өздігінен көтерілетін жүзбелі бұрғылау
қондырғылары теңіз мұнай газ кен
орындарында барлау кезінде тереңдігі 30-
120 м акваторияларда қолданылады

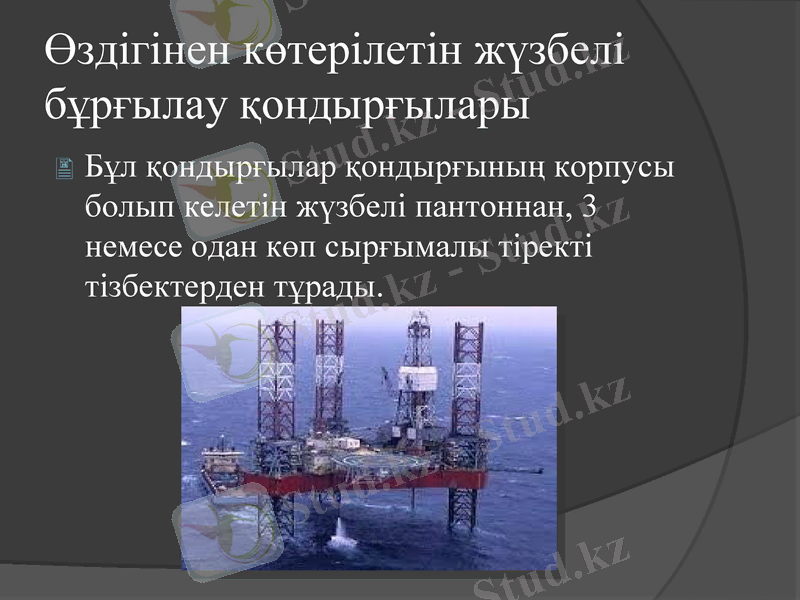

Өздігінен көтерілетін жүзбелі бұрғылау
қондырғылары
Бұл қондырғылар қондырғының корпусы
болып келетін жүзбелі пантоннан, 3
немесе одан көп сырғымалы тіректі
тізбектерден тұрады.
1 - понтон; 2 -
опорная колонна; 3
- устройство
подъема опор; 4 -
кран; 5 - буровая
вышка;
6 - консоль
подвышечного
портала; 7 -
стеллажи для
хранения труб; 8 -
жилой модуль;
9 - вертолетная
площадка

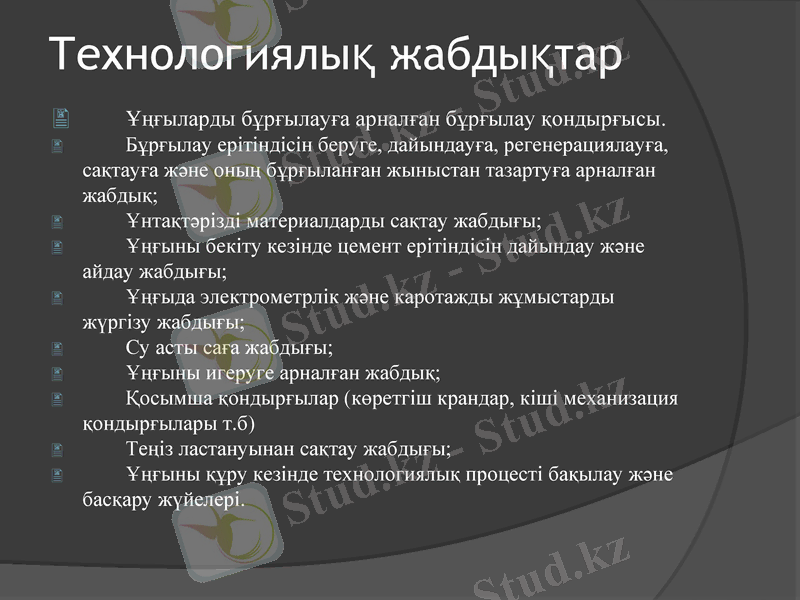

Технологиялық жабдықтар
Ұңғыларды бұрғылауға арналған бұрғылау қондырғысы.
Бұрғылау ерітіндісін беруге, дайындауға, регенерациялауға,
сақтауға және оның бұрғыланған жыныстан тазартуға арналған
жабдық;
Ұнтақтәрізді материалдарды сақтау жабдығы;
Ұңғыны бекіту кезінде цемент ерітіндісін дайындау және
айдау жабдығы;
Ұңғыда электрометрлік және каротажды жұмыстарды
жүргізу жабдығы;
Су асты саға жабдығы;
Ұңғыны игеруге арналған жабдық;
Қосымша қондырғылар (көретгіш крандар, кіші
механизация қондырғылары т.б)
Теңіз ластануынан сақтау жабдығы;
Ұңғыны құру кезінде технологиялық процесті бақылау және
басқару жүйелері.

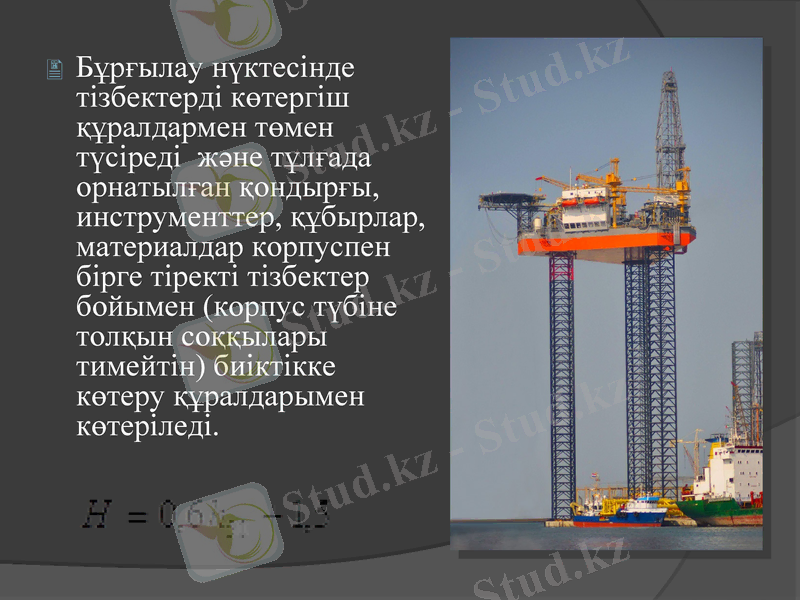

Бұрғылау нүктесінде
тізбектерді көтергіш
құралдармен төмен түсіреді
және тұлғада орнатылған
қондырғы, инструменттер,
құбырлар, материалдар
корпуспен бірге тіректі
тізбектер бойымен (корпус
түбіне толқын соққылары
тимейтін) биіктікке көтеру
құралдарымен көтеріледі.

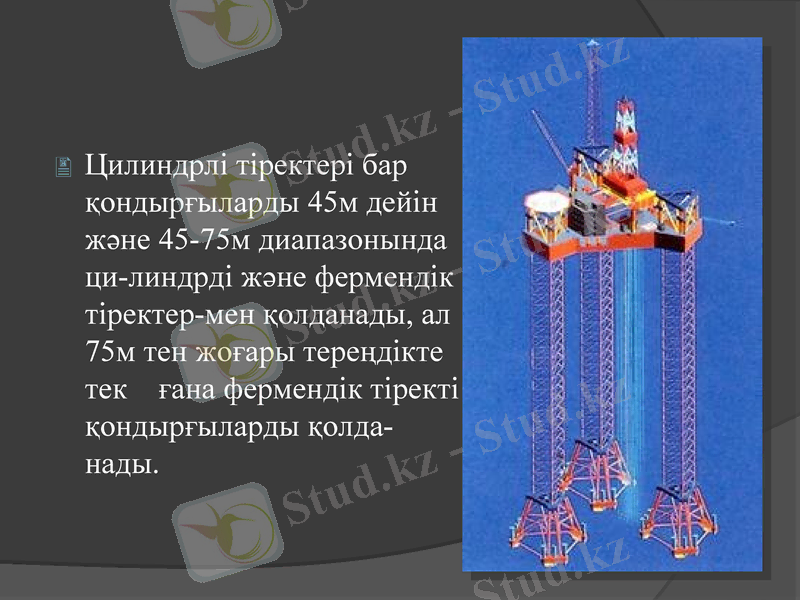

Цилиндрлі тіректері бар
қондырғыларды 45м дейін
және 45-75м диапазонында
ци-линдрді және фермендік
тіректер-мен қолданады, ал
75м тен жоғары тереңдікте
тек ғана фермендік тіректі
қондырғыларды қолда-
нады.

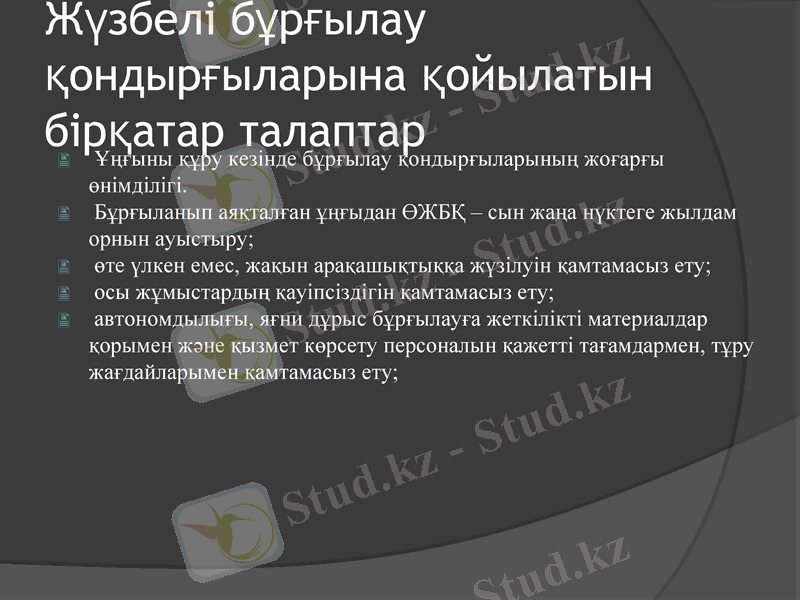

Жүзбелі бұрғылау қондырғыларына
қойылатын бірқатар талаптар
Ұңғыны құру кезінде бұрғылау қондырғыларының жоғарғы
өнімділігі.
Бұрғыланып аяқталған ұңғыдан ӨЖБҚ – сын жаңа нүктеге жылдам
орнын ауыстыру;
өте үлкен емес, жақын арақашықтыққа жүзілуін қамтамасыз ету;
осы жұмыстардың қауіпсіздігін қамтамасыз ету;
автономдылығы, яғни дұрыс бұрғылауға жеткілікті материалдар
қорымен және қызмет көрсету персоналын қажетті тағамдармен, тұру
жағдайларымен қамтамасыз ету;
ӨКБҚ – ны жаңа нүктеге апару.

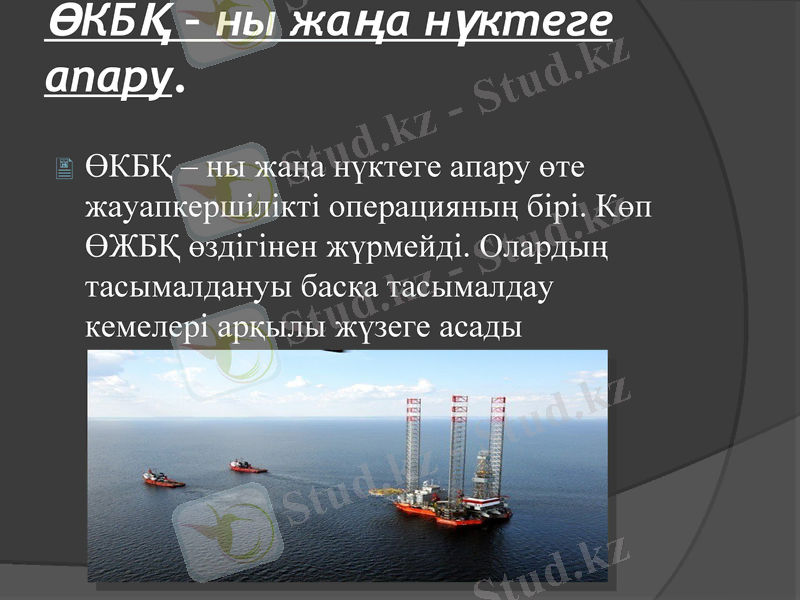

ӨКБҚ – ны жаңа нүктеге апару өте
жауапкершілікті операцияның бірі. Көп
ӨЖБҚ өздігінен жүрмейді. Олардың
тасымалдануы басқа тасымалдау кемелері
арқылы жүзеге асады

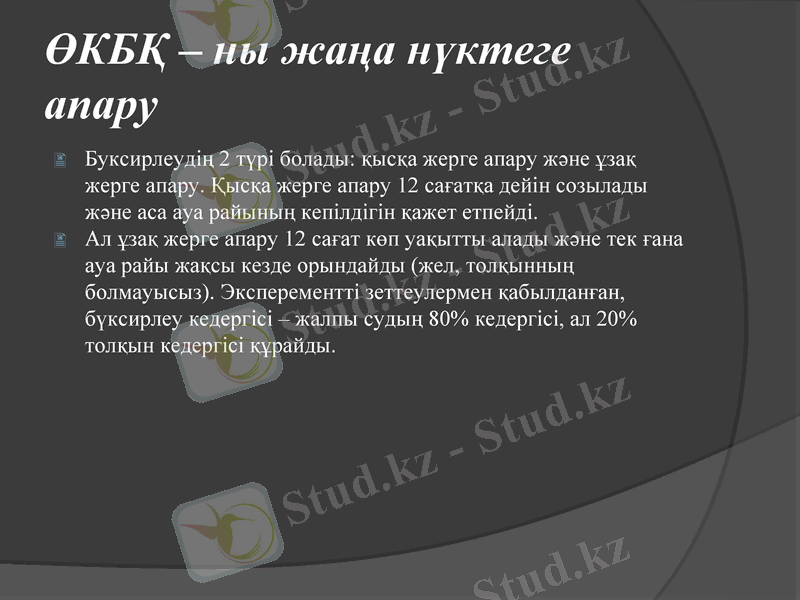

ӨКБҚ – ны жаңа нүктеге апару
Буксирлеудің 2 түрі болады: қысқа жерге апару және ұзақ
жерге апару. Қысқа жерге апару 12 сағатқа дейін созылады
және аса ауа райының кепілдігін қажет етпейді.
Ал ұзақ жерге апару 12 сағат көп уақытты алады және тек ғана
ауа райы жақсы кезде орындайды (жел, толқынның
болмауысыз). Эксперементті зеттеулермен қабылданған,
бүксирлеу кедергісі – жалпы судың 80% кедергісі, ал 20%
толқын кедергісі құрайды.

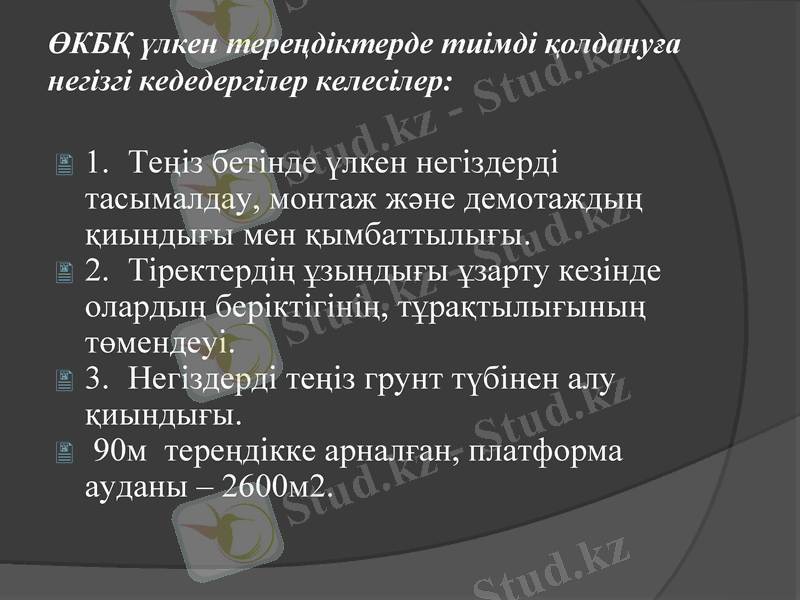

ӨКБҚ үлкен тереңдіктерде тиімді қолдануға негізгі кедедергілер
келесілер:

1. Теңіз бетінде үлкен негіздерді тасымалдау,
монтаж және демотаждың қиындығы мен
қымбаттылығы.
2. Тіректердің ұзындығы ұзарту кезінде
олардың беріктігінің, тұрақтылығының
төмендеуі.
3. Негіздерді теңіз грунт түбінен алу
қиындығы.
90м тереңдікке арналған, платформа ауданы
– 2600м2.

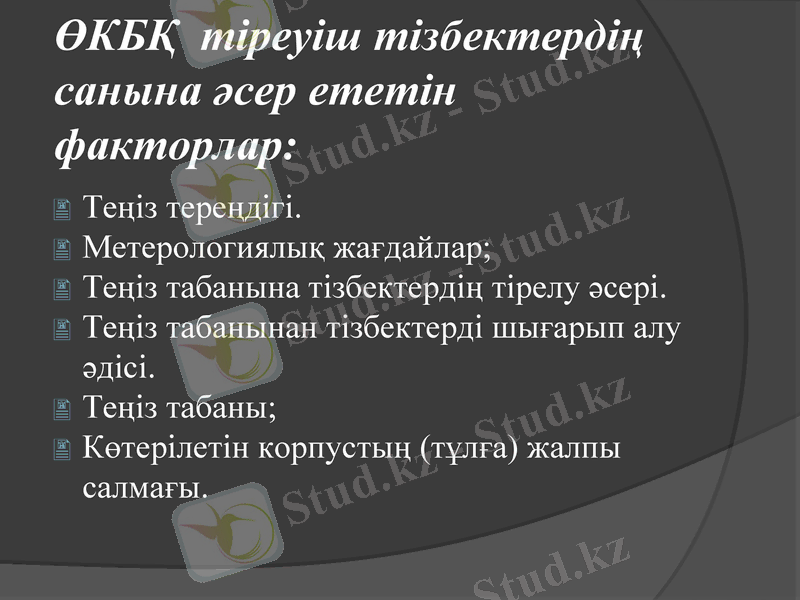

ӨКБҚ тіреуіш тізбектердің санына
әсер ететін факторлар:

Теңіз тереңдігі.
Метерологиялық жағдайлар;
Теңіз табанына тізбектердің тірелу әсері.
Теңіз табанынан тізбектерді шығарып алу
әдісі.
Теңіз табаны;
Көтерілетін корпустың (тұлға) жалпы
салмағы.

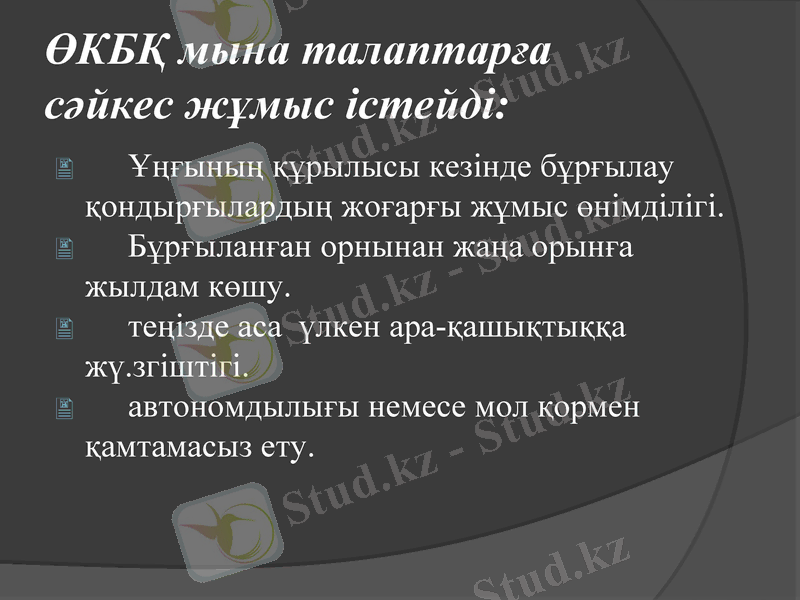

ӨКБҚ мына талаптарға сәйкес
жұмыс істейді:
Ұңғының құрылысы кезінде бұрғылау
қондырғылардың жоғарғы жұмыс өнімділігі.
Бұрғыланған орнынан жаңа орынға
жылдам көшу.
теңізде аса үлкен ара-қашықтыққа
жү.згіштігі.
автономдылығы немесе мол қормен
қамтамасыз ету.

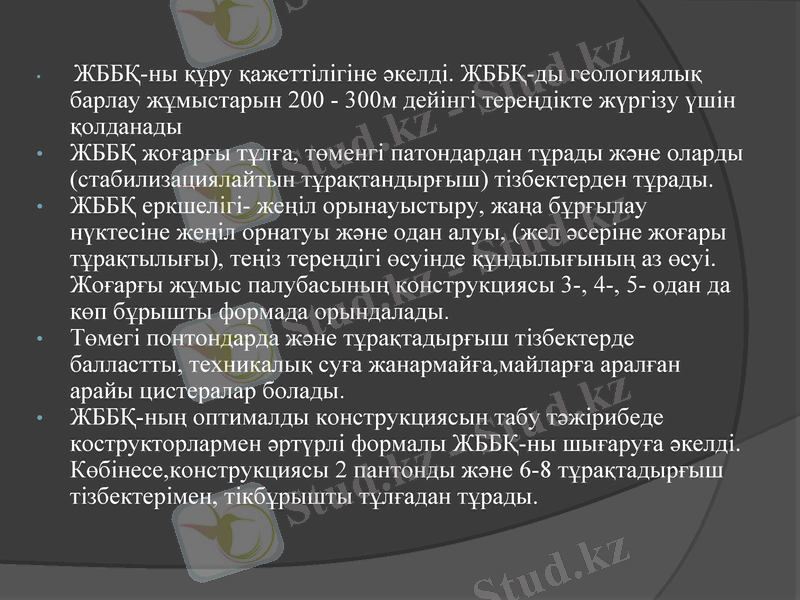

• ЖББҚ-ны құру қажеттілігіне әкелді. ЖББҚ-ды геологиялық
барлау жұмыстарын 200 - 300м дейінгі тереңдікте жүргізу үшін
қолданады
• ЖББҚ жоғарғы тұлға, төменгі патондардан тұрады және оларды
(стабилизациялайтын тұрақтандырғыш) тізбектерден тұрады.
• ЖББҚ еркшелігі- жеңіл орынауыстыру, жаңа бұрғылау нүктесіне
жеңіл орнатуы және одан алуы, (жел әсеріне жоғары
тұрақтылығы), теңіз тереңдігі өсуінде құндылығының аз өсуі.
Жоғарғы жұмыс палубасының конструкциясы 3-, 4-, 5- одан да көп
бұрышты формада орындалады.
• Төмегі понтондарда және тұрақтадырғыш тізбектерде балластты,
техникалық суға жанармайға,майларға аралған арайы цистералар
болады.
• ЖББҚ-ның оптималды конструкциясын табу тәжірибеде
кострукторлармен әртүрлі формалы ЖББҚ-ны шығаруға әкелді.
Көбінесе,конструкциясы 2 пантонды және 6-8 тұрақтадырғыш
тізбектерімен, тікбұрышты тұлғадан тұрады.

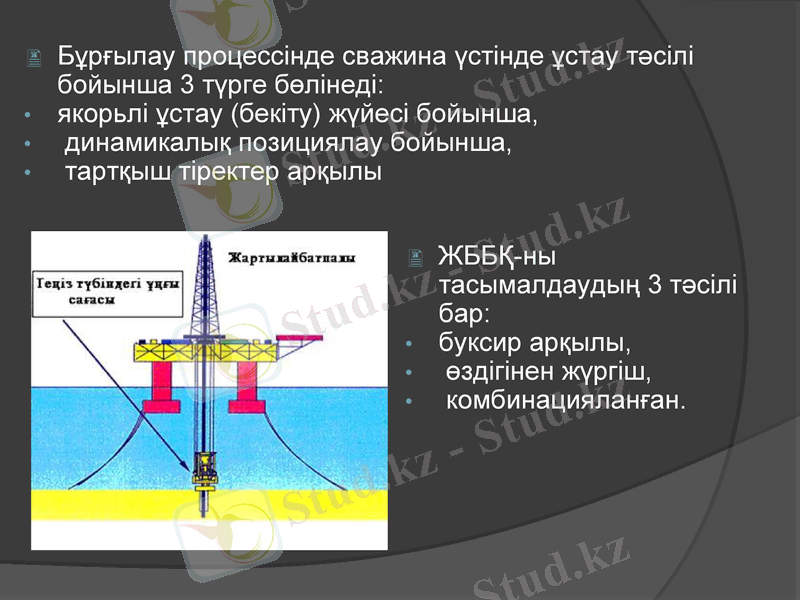

Бұрғылау процессінде сважина үстінде ұстау тәсілі
бойынша 3 түрге бөлінеді:
• якорьлі ұстау (бекіту) жүйесі бойынша,
• динамикалық позициялау бойынша,
• тартқыш тіректер арқылы

ЖББҚ-ны
тасымалдаудың 3 тәсілі
бар:
• буксир арқылы,
• өздігінен жүргіш,
• комбинацияланған.
• Якорлі ұстау жүйесімен бекітілген ЖББҚ негізден және одан
орналасқан бұрғылау қондырғылы платформадан тұрады. Негізге –
айнымалы жүргізгішкі потондар және платформа астындағы
тіректер кіреді. Тасымалдау жағдайында үлкен массасына
қарамастан ЖББҚ шығып тұрады. Бұрғылау нүктесінде понтондар
сумен толтырылып, қондырғының негізі 18-30 м-ге түсіріліп,
якорланады. Ал платформа жабдықтарымен және оған қатты түрде
жалғанған негіз бөлігі судың бетінде қалады.
• Жартылай батпалы жағдайында ЖББҚ өзінің тіректерінің
жүзгіштігі арқасыда ұсталады. Сумен толтырылған понтондар
ЖББҚ-ң ауырлық ортасын төмендетедіЯкорлі ұстау жүйесі тек ғана
300м тереңдікке арналған, өйткені тереңдік өскен сайын якорлі
тростар/ң ұзыдығы өседі, якорлі лебедкалардың салмағы мен
габариттары, өседі,→олар якорлау процестерін қиындатады.
Мұндай ЖББҚ, мысалы «Седко-701» (Великобритаияда жасалған)
«Шельф».
• ЖББҚ-ны динамикалық позициялау якорлі бекітуге қарағанда
бұрғылау процесінде ұңғы үстінде қодырғыны ұстау жүйесімен
ерекшеленеді. Айырмашылығы: мұнда акустикалық аппарат,
есептеуіш машина және винттен тұрады (көлденең және бойымен
орналасқан ).
• Теңіз тереңдігі өскен сайын дин/лық жүйенің тиімділігін өседі
(артады). Сондықтан, оны 6000м дейін қолдануға болады.
• Негізгі элементтері: айным жүзгішті понтондар, платформа
астындағы тіректер,бұрғылау нүктесінде орналасатын фундамент,
және фудаметті понтондармен жалғайтын тартқыштарды (олар түп
якорінің рөлін атқарып, потондарды ұстайды). Тартқыштар әртүрлі
болады: грунтқа батырылған үлкен ø свойлар, массивті плиталар т.б.
• Тартқыштардың төменгі жақтары фундаментпен скобалар арқылы
жалғанады, фундаментінің бос қуысты орындары сумен
толтырылады, ол теңіз түбіне түсіп, тартқыштарды вертикал
позициясына әкеледі.
• Бұл типті ЖББҚ-ң тұрақтылығы құбыртәрізді тартқыштардың тарту
күшіне байланысы (тартқыш тіректер деп аталады), бірақ олардың
саны мен диаметрінен тәуелді емес. Диаметрлерін олардың беріктік
шарттарынан анықтайды.
