Бұрғылау кемелері

Презентация қосу

Дайындыған:Сарсенбаева.Р.М
Тексерген:Шаяхметова.Ж.Б

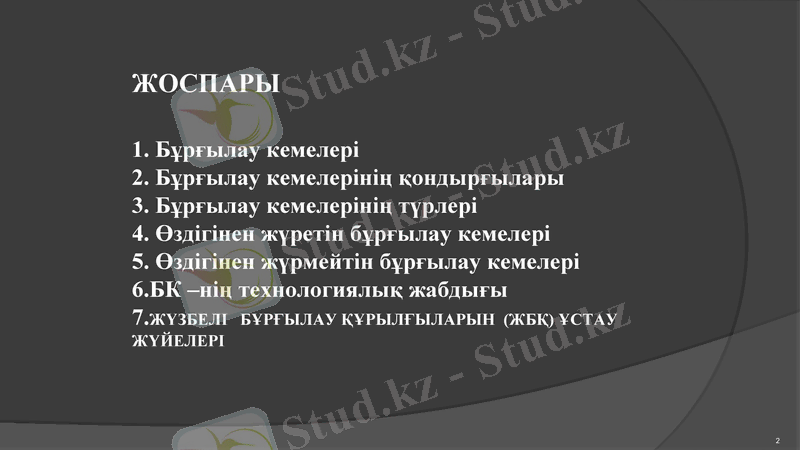

ЖОСПАРЫ

1. Бұрғылау кемелері
2. Бұрғылау кемелерінің қондырғылары
3. Бұрғылау кемелерінің түрлері
4. Өздігінен жүретін бұрғылау кемелері
5. Өздігінен жүрмейтін бұрғылау кемелері
6.БК –нің технологиялық жабдығы
7.ЖҮЗБЕЛІ БҰРҒЫЛАУ ҚҰРЫЛҒЫЛАРЫН (ЖБҚ) ҰСТАУ
ЖҮЙЕЛЕРІ

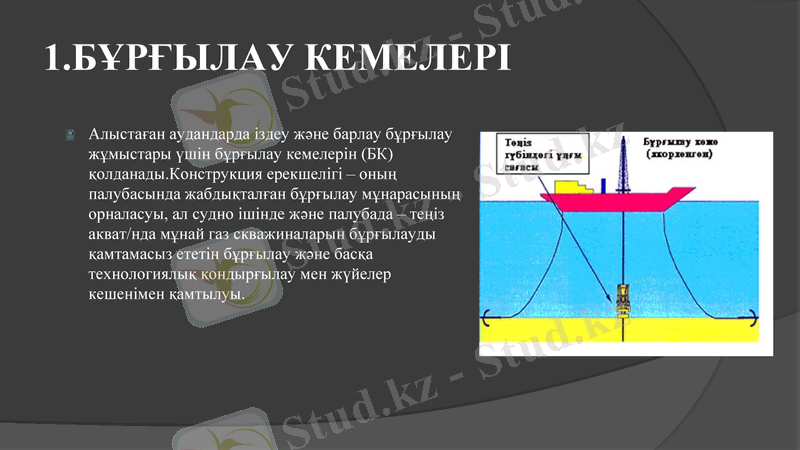

1.БҰРҒЫЛАУ КЕМЕЛЕРІ
Алыстаған аудандарда іздеу және барлау бұрғылау
жұмыстары үшін бұрғылау кемелерін (БК)
қолданады.Конструкция ерекшелігі – оның
палубасында жабдықталған бұрғылау мұнарасының
орналасуы, ал судно ішінде және палубада – теңіз
акват/нда мұнай газ скважиналарын бұрғылауды
қамтамасыз ететін бұрғылау және басқа
технологиялық қондырғылау мен жүйелер
кешенімен қамтылуы.

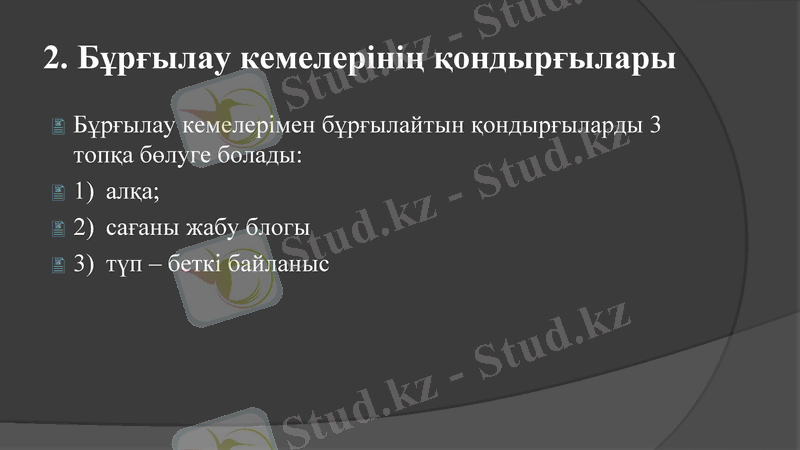

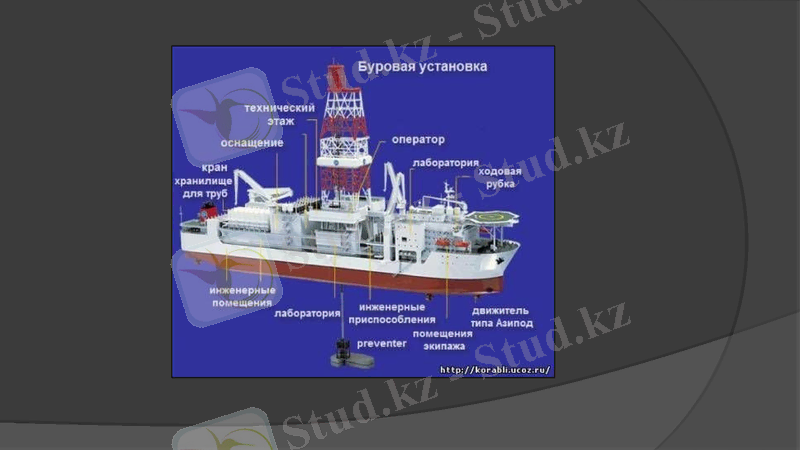

2. Бұрғылау кемелерінің қондырғылары
Бұрғылау кемелерімен бұрғылайтын қондырғыларды 3
топқа бөлуге болады:
1) алқа;
2) сағаны жабу блогы
3) түп – беткі байланыс

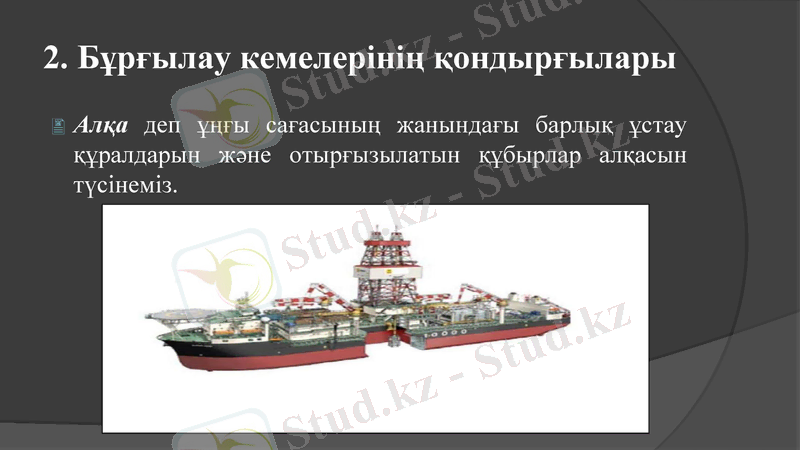

2. Бұрғылау кемелерінің қондырғылары
Алқа деп ұңғы сағасының жанындағы барлық ұстау
құралдарын және отырғызылатын құбырлар алқасын
түсінеміз.

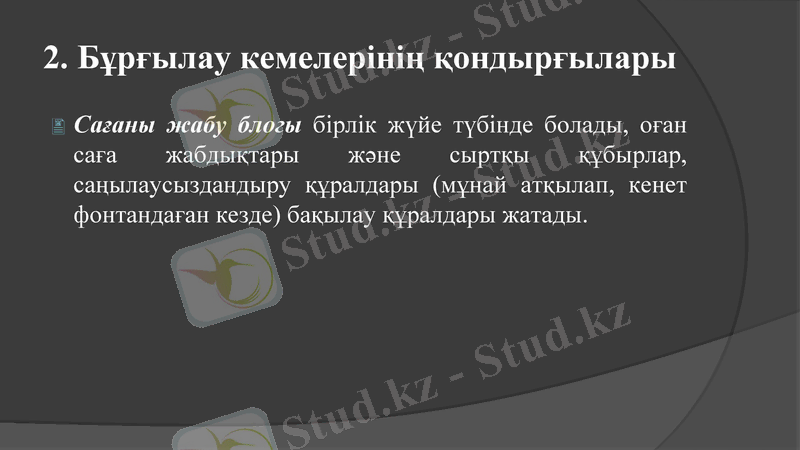

2. Бұрғылау кемелерінің қондырғылары
Сағаны жабу блогы бірлік жүйе түбінде болады, оған
саға жабдықтары және сыртқы құбырлар,
саңылаусыздандыру құралдары (мұнай атқылап, кенет
фонтандаған кезде) бақылау құралдары жатады.

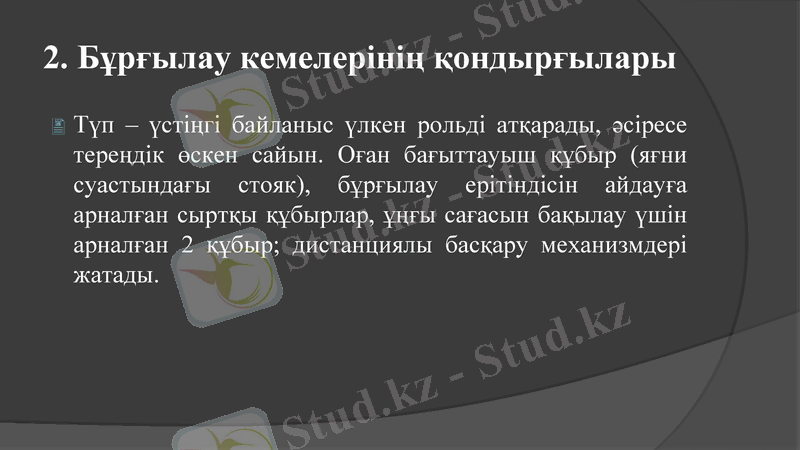

2. Бұрғылау кемелерінің қондырғылары
Түп – үстіңгі байланыс үлкен рольді атқарады, әсіресе
тереңдік өскен сайын. Оған бағыттауыш құбыр (яғни
суастындағы стояк), бұрғылау ерітіндісін айдауға
арналған сыртқы құбырлар, ұңғы сағасын бақылау үшін
арналған 2 құбыр; дистанциялы басқару механизмдері
жатады.

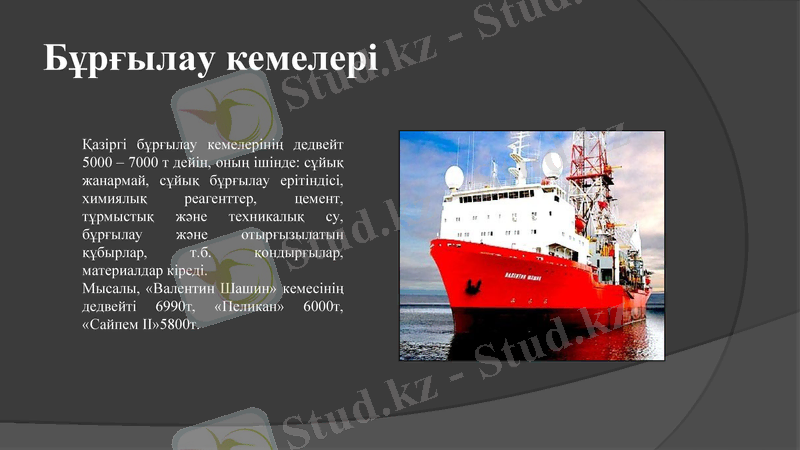

Бұрғылау кемелері

Қазіргі бұрғылау кемелерінің дедвейт
5000 – 7000 т дейін, оның ішінде: сұйық
жанармай, сұйық бұрғылау ерітіндісі,
химиялық реагенттер, цемент,
тұрмыстық және техникалық су,
бұрғылау және отырғызылатын
құбырлар, т.б. қондырғылар,
материалдар кіреді.
Мысалы, «Валентин Шашин» кемесінің
дедвейті 6990т, «Пеликан» 6000т,
«Сайпем ІІ»5800т.

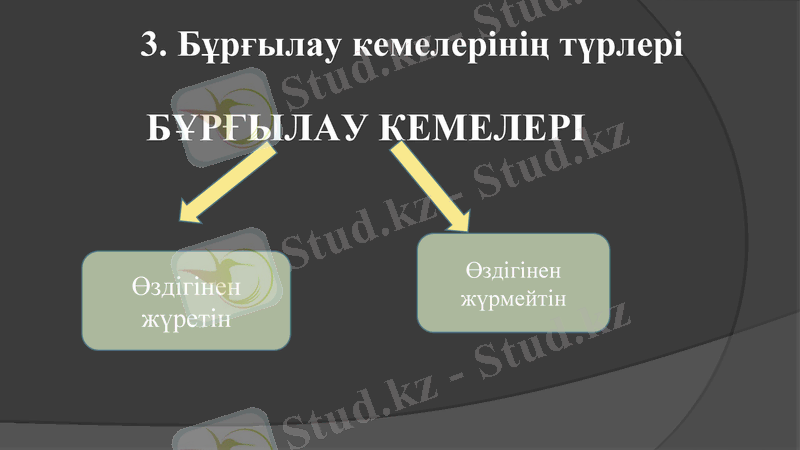

3. Бұрғылау кемелерінің түрлері

БҰРҒЫЛАУ КЕМЕЛЕРІ

Өздігінен
Өздігінен жүрмейтін
жүретін

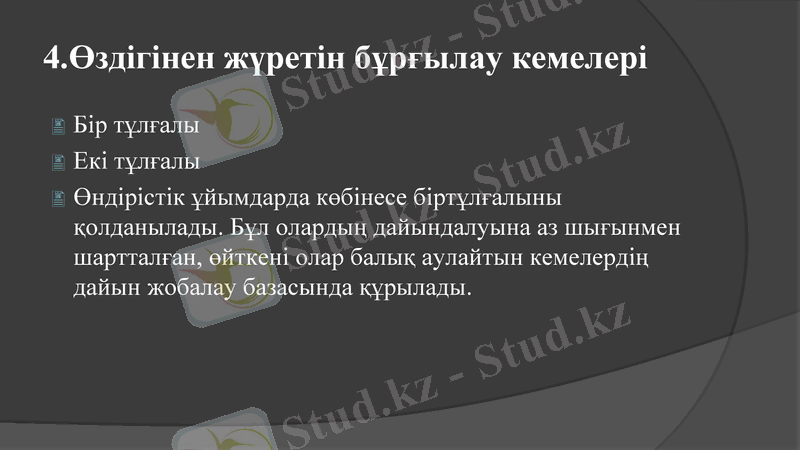

4.Өздігінен жүретін бұрғылау кемелері
Бір тұлғалы
Екі тұлғалы
Өндірістік ұйымдарда көбінесе біртұлғалыны
қолданылады. Бұл олардың дайындалуына аз шығынмен
шартталған, өйткені олар балық аулайтын кемелердің
дайын жобалау базасында құрылады.

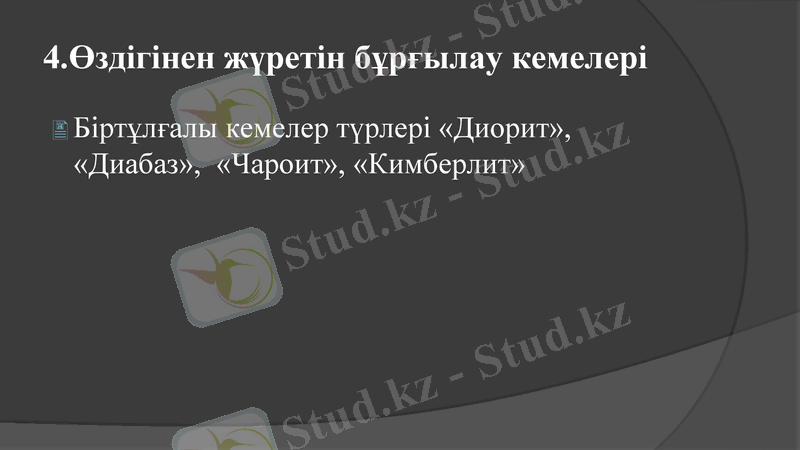

4.Өздігінен жүретін бұрғылау кемелері
Біртұлғалы кемелер түрлері «Диорит»,
«Диабаз», «Чароит», «Кимберлит»

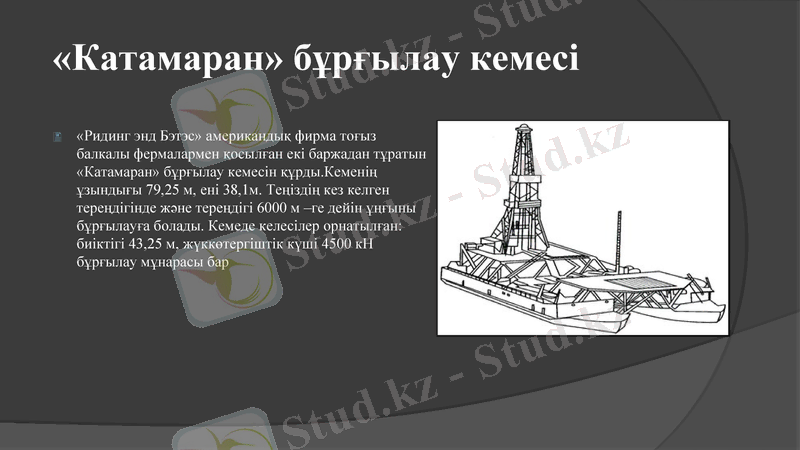

«Катамаран» бұрғылау кемесі
«Ридинг энд Бэтэс» американдық фирма тоғыз
балкалы фермалармен қосылған екі баржадан тұратын
«Катамаран» бұрғылау кемесін құрды.Кеменің
ұзындығы 79,25 м, ені 38,1м. Теңіздің кез келген
тереңдігінде және тереңдігі 6000 м –ге дейін ұңғыны
бұрғылауға болады. Кемеде келесілер орнатылған:
биіктігі 43,25 м, жүккөтергіштік күші 4500 кН
бұрғылау мұнарасы бар

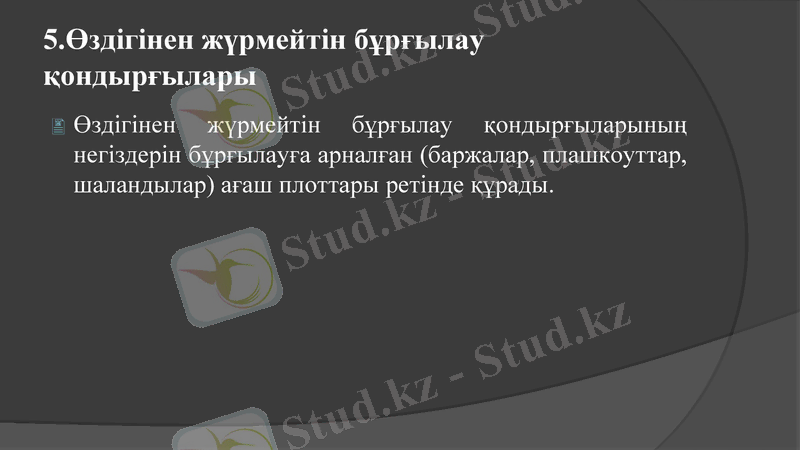

5.Өздігінен жүрмейтін бұрғылау
қондырғылары
Өздігінен жүрмейтін бұрғылау қондырғыларының
негіздерін бұрғылауға арналған (баржалар, плашкоуттар,
шаландылар) ағаш плоттары ретінде құрады.

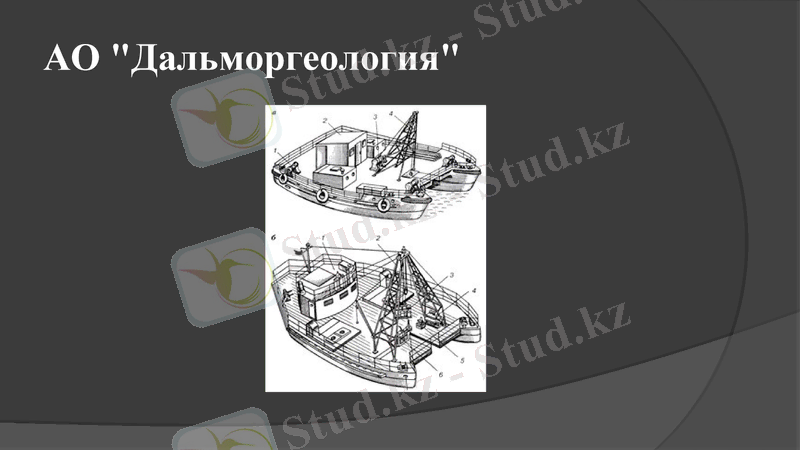

АО "Дальморгеология"

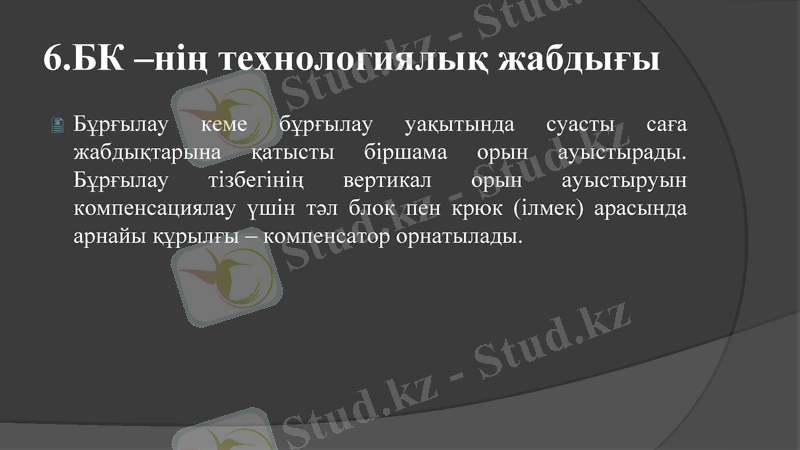

6.БК –нің технологиялық жабдығы
Бұрғылау кеме бұрғылау уақытында суасты саға
жабдықтарына қатысты біршама орын ауыстырады.
Бұрғылау тізбегінің вертикал орын ауыстыруын
компенсациялау үшін тәл блок пен крюк (ілмек) арасында
арнайы құрылғы – компенсатор орнатылады.

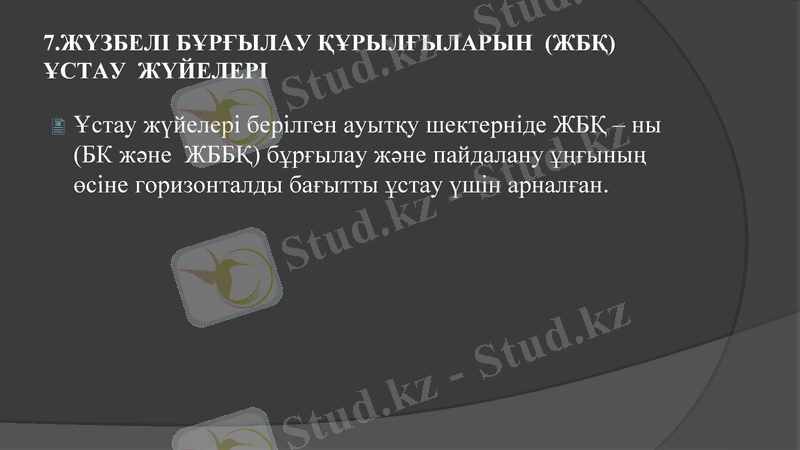

7.ЖҮЗБЕЛІ БҰРҒЫЛАУ ҚҰРЫЛҒЫЛАРЫН (ЖБҚ)
ҰСТАУ ЖҮЙЕЛЕРІ

Ұстау жүйелері берілген ауытқу шектерніде ЖБҚ – ны
(БК және ЖББҚ) бұрғылау және пайдалану ұңғының
өсіне горизонталды бағытты ұстау үшін арналған.

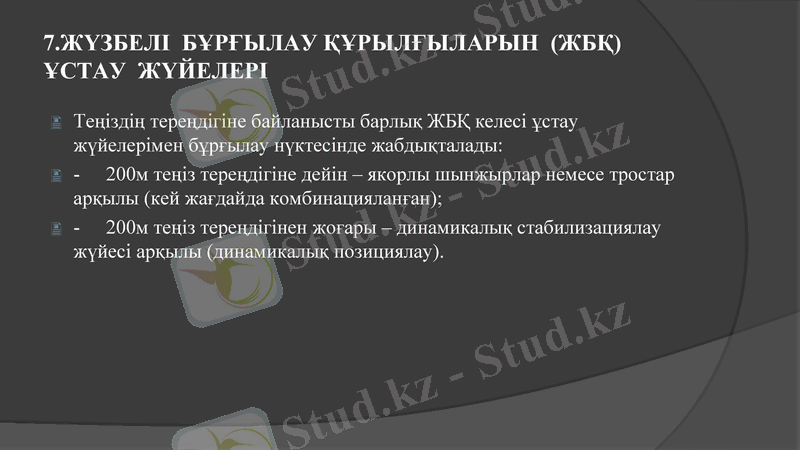

7.ЖҮЗБЕЛІ БҰРҒЫЛАУ ҚҰРЫЛҒЫЛАРЫН (ЖБҚ)
ҰСТАУ ЖҮЙЕЛЕРІ

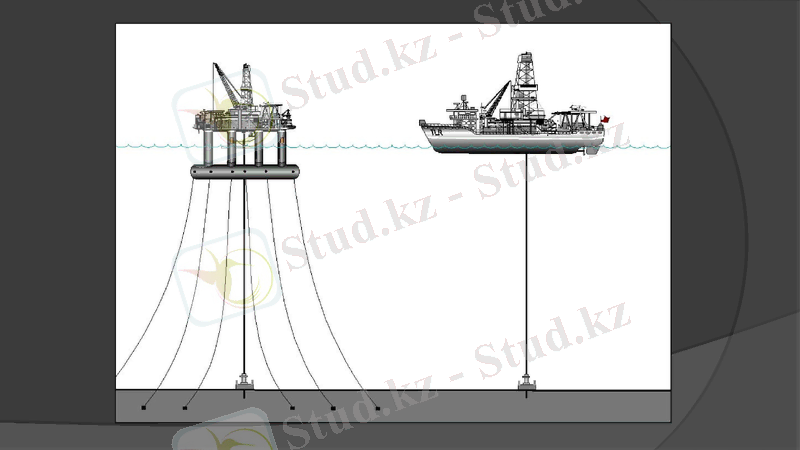

Теңіздің тереңдігіне байланысты барлық ЖБҚ келесі ұстау
жүйелерімен бұрғылау нүктесінде жабдықталады:
- 200м теңіз тереңдігіне дейін – якорлы шынжырлар немесе тростар
арқылы (кей жағдайда комбинацияланған);
- 200м теңіз тереңдігінен жоғары – динамикалық стабилизациялау
жүйесі арқылы (динамикалық позициялау).

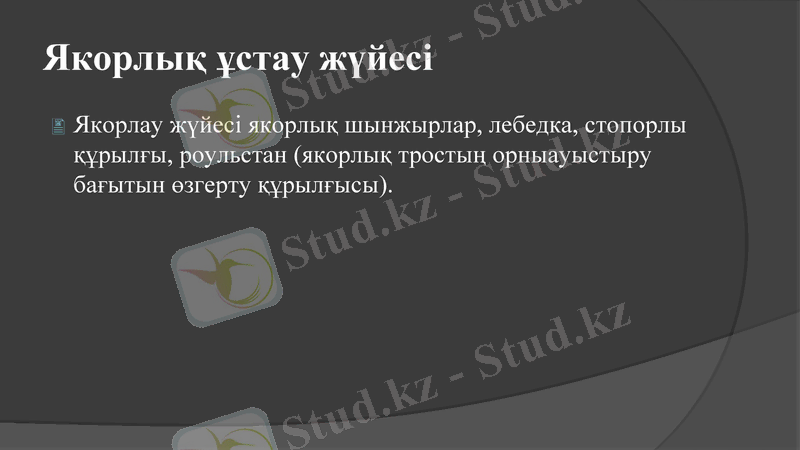

Якорлық ұстау жүйесі
Якорлау жүйесі якорлық шынжырлар, лебедка, стопорлы
құрылғы, роульстан (якорлық тростың орныауыстыру
бағытын өзгерту құрылғысы).

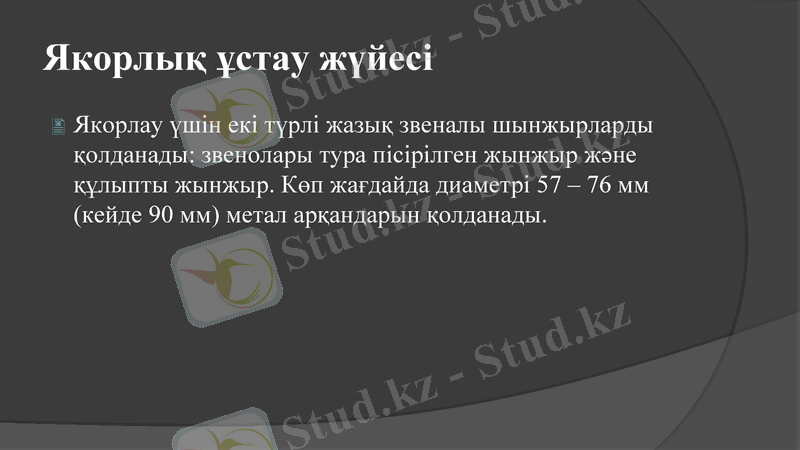

Якорлық ұстау жүйесі
Якорлау үшін екі түрлі жазық звеналы шынжырларды
қолданады: звенолары тура пісірілген жынжыр және
құлыпты жынжыр. Көп жағдайда диаметрі 57 – 76 мм
(кейде 90 мм) метал арқандарын қолданады.

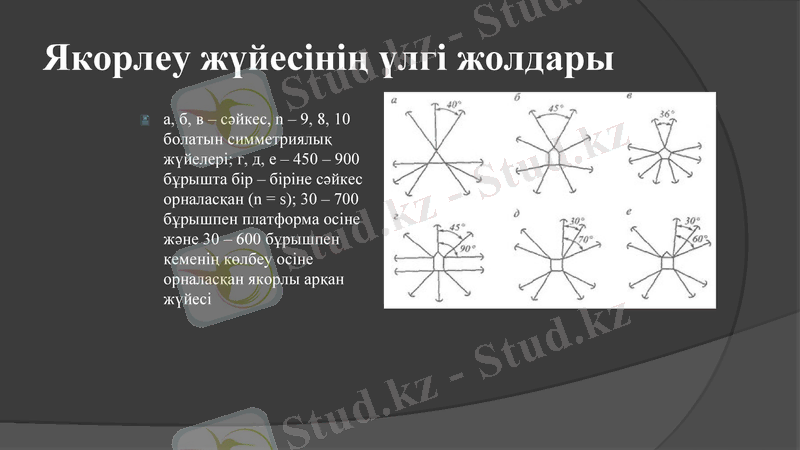

Якорлеу жүйесінің үлгі жолдары
а, б, в – сәйкес, n – 9, 8, 10
болатын симметриялық
жүйелері; г, д, е – 450 – 900
бұрышта бір – біріне сәйкес
орналасқан (n = s); 30 – 700
бұрышпен платформа осіне
және 30 – 600 бұрышпен
кеменің көлбеу осіне
орналасқан якорлы арқан
жүйесі

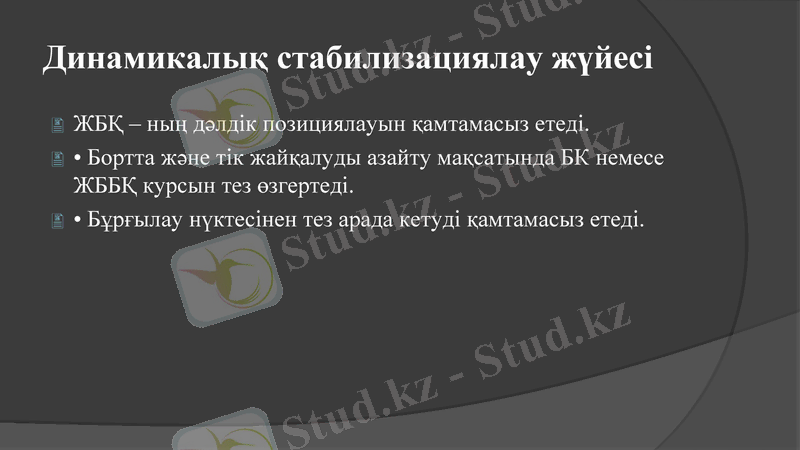

Динамикалық стабилизациялау жүйесі
ЖБҚ – ның дәлдік позициялауын қамтамасыз етеді.
• Бортта және тік жайқалуды азайту мақсатында БК немесе
ЖББҚ курсын тез өзгертеді.
• Бұрғылау нүктесінен тез арада кетуді қамтамасыз етеді.

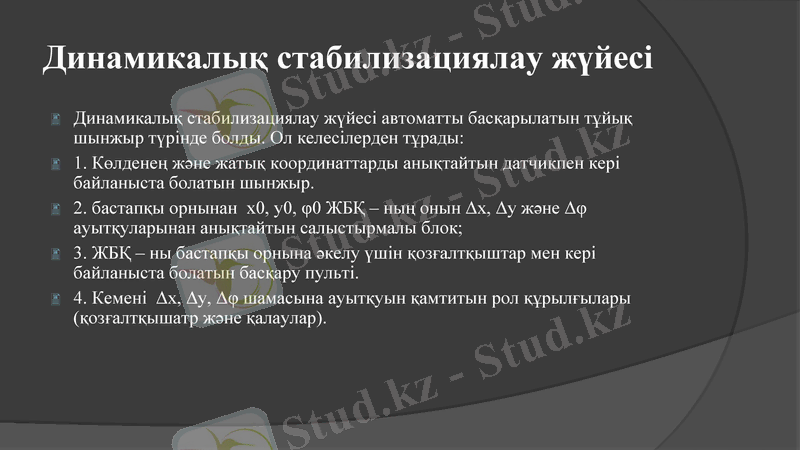

Динамикалық стабилизациялау жүйесі
Динамикалық стабилизациялау жүйесі автоматты басқарылатын
тұйық шынжыр түрінде болды. Ол келесілерден тұрады:
1. Көлденең және жатық координаттарды анықтайтын датчикпен
кері байланыста болатын шынжыр.
2. бастапқы орнынан х0, у0, φ0 ЖБҚ – ның онын Δх, Δу және Δφ
ауытқуларынан анықтайтын салыстырмалы блок;
3. ЖБҚ – ны бастапқы орнына әкелу үшін қозғалтқыштар мен
кері байланыста болатын басқару пульті.
4. Кемені Δх, Δу, Δφ шамасына ауытқуын қамтитын рол
құрылғылары (қозғалтқышатр және қалаулар).
