Домна шойыны

Презентация қосу

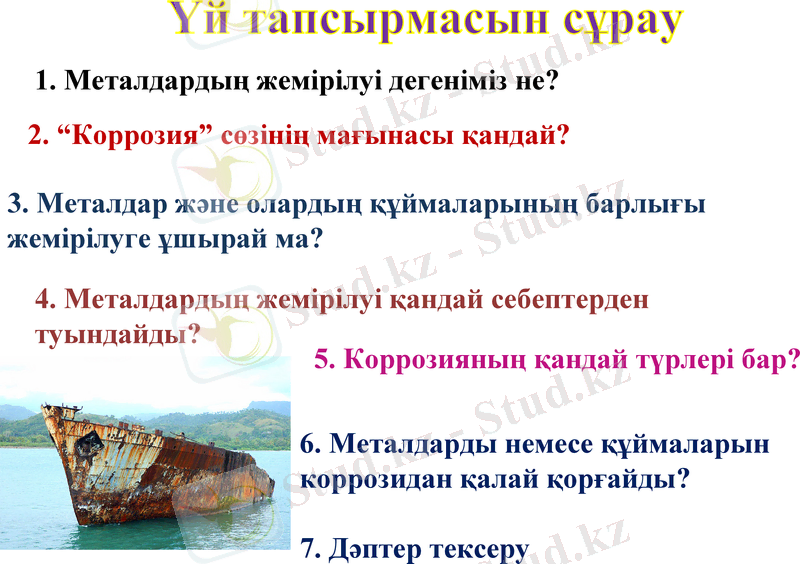

Үй тапсырмасын сұрау
1. Металдардың жемірілуі дегеніміз не?
2. “Коррозия” сөзінің мағынасы қандай?

3. Металдар және олардың құймаларының барлығы
жемірілуге ұшырай ма?

4. Металдардың жемірілуі қандай себептерден
туындайды?
5. Коррозияның қандай түрлері бар?

6. Металдарды немесе құймаларын
коррозидан қалай қорғайды?

7. Дәптер тексеру
2-орын
Ерсүйіндік Әалий
1-орын
Камзина Ажар
Шойын және болат
өндіру. Қазақстандағы
қара және түсті
металлургияның
дамуы.

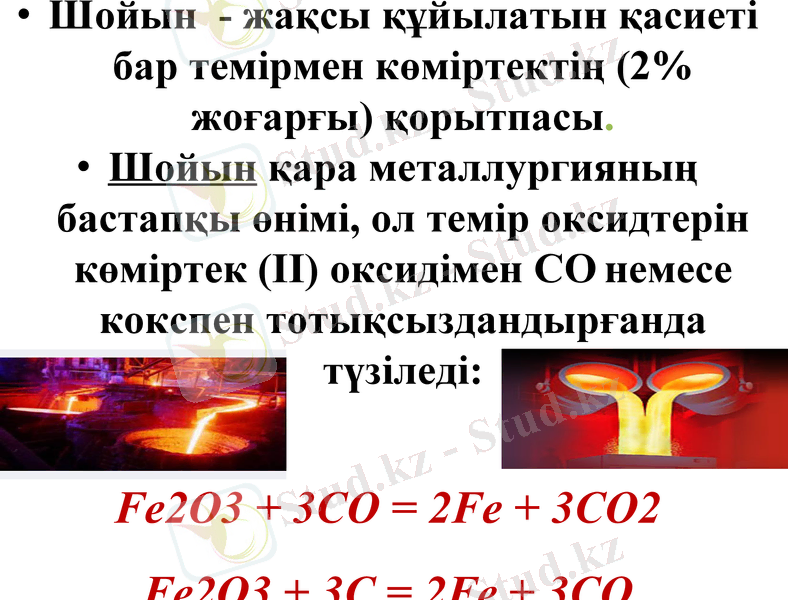

• Шойын - жақсы құйылатын қасиеті
бар темірмен көміртектің (2%
жоғарғы) қорытпасы.
• Шойын қара металлургияның
бастапқы өнімі, ол темір оксидтерін
көміртек (ІІ) оксидімен CO немесе
кокспен тотықсыздандырғанда
түзіледі:

Fe2O3 + 3CO = 2Fe + 3CO2

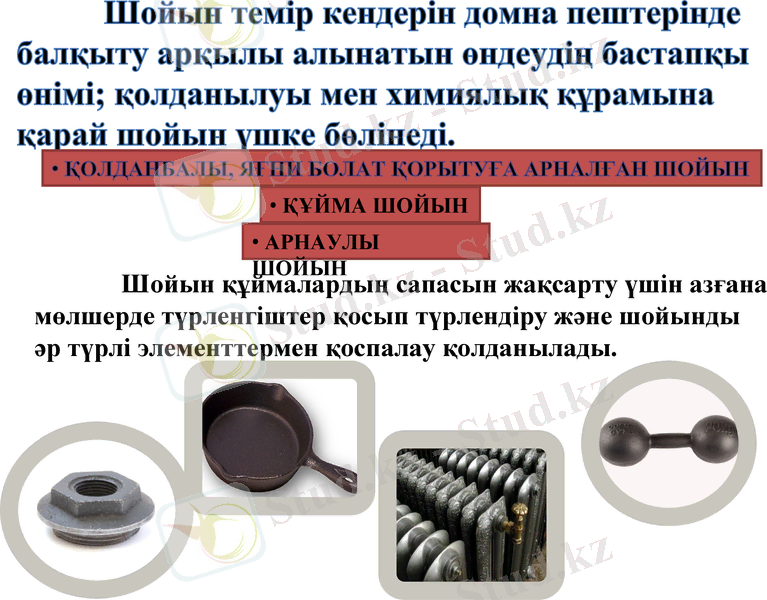

Шойын темір кендерін домна пештерінде
балқыту арқылы алынатын өндеудің бастапқы
өнімі; қолданылуы мен химиялық құрамына
қарай шойын үшке бөлінеді.
• ҚОЛДАНБАЛЫ, ЯҒНИ БОЛАТ ҚОРЫТУҒА АРНАЛҒАН ШОЙЫН
• ҚҰЙМА ШОЙЫН
• АРНАУЛЫ ШОЙЫН

Шойын құймалардың сапасын жақсарту үшін азғана
мөлшерде түрленгіштер қосып түрлендіру және шойынды
әр түрлі элементтермен қоспалау қолданылады.

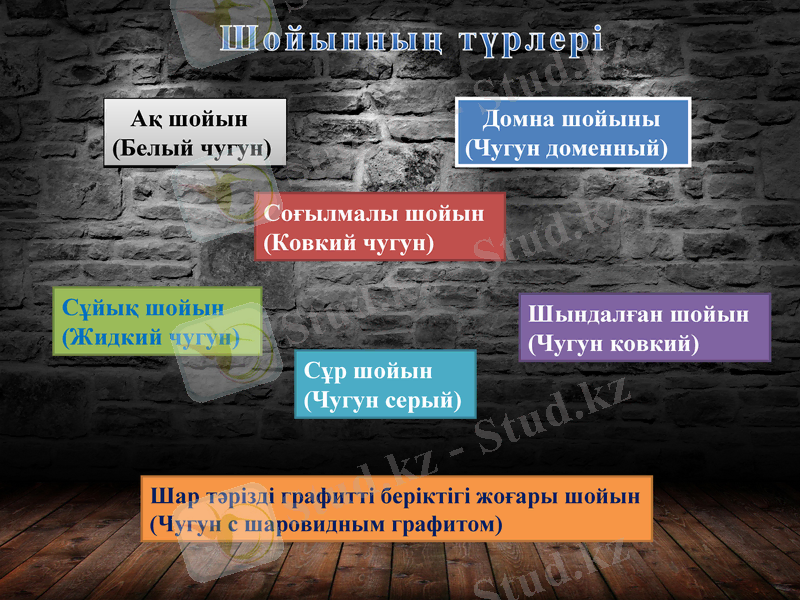

Шойынның түрлері

Ақ шойын Домна шойыны
(Белый чугун) (Чугун доменный)

Соғылмалы шойын
(Ковкий чугун)

Сұйық шойын Шындалған шойын
(Жидкий чугун) (Чугун ковкий)
Сұр шойын
(Чугун серый)

Шар тәрізді графитті беріктігі жоғары шойын
(Чугун с шаровидным графитом)

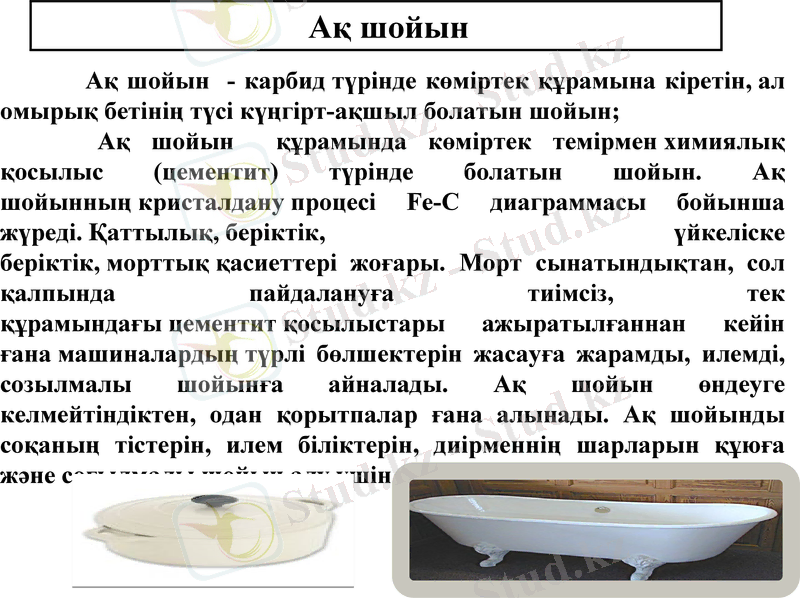

Ақ шойын
Ақ шойын - карбид түрінде көміртек құрамына кіретін, ал
омырық бетінің түсі күңгірт-ақшыл болатын шойын;
Ақ шойын құрамында көміртек темірмен химиялық қосылыс
(цементит) түрінде болатын шойын. Ақ
шойынның кристалдану процесі Fe-C диаграммасы бойынша
жүреді. Қаттылық, беріктік, үйкеліске беріктік, морттық қасиеттері
жоғары. Морт сынатындықтан, сол қалпында пайдалануға тиімсіз,
тек құрамындағы цементит қосылыстары ажыратылғаннан кейін
ғана машиналардың түрлі бөлшектерін жасауға жарамды, илемді,
созылмалы шойынға айналады. Ақ шойын өндеуге
келмейтіндіктен, одан қорытпалар ғана алынады. Ақ шойынды
соқаның тістерін, илем біліктерін, диірменнің шарларын құюға
және соғылмалы шойын алу үшін пайдаланады.

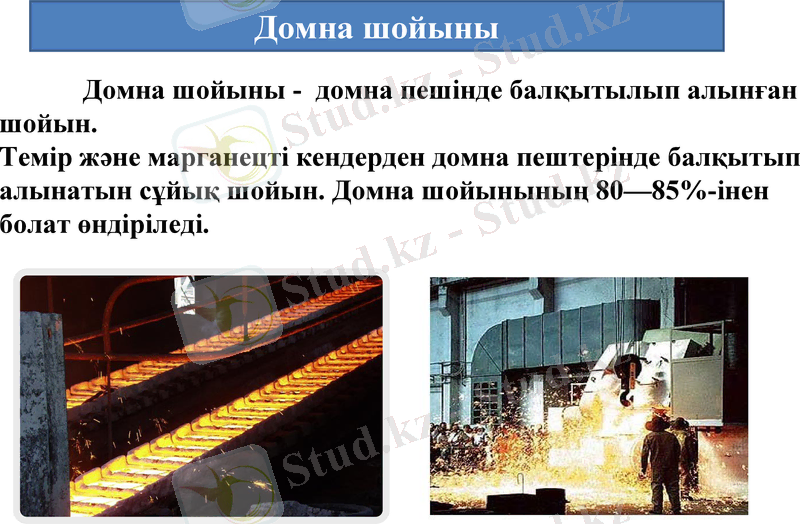

Домна шойыны
Домна шойыны - домна пешінде балқытылып алынған
шойын.
Tемір және марганецті кендерден домна пештерінде балқытып
алынатын сұйық шойын. Домна шойынының 80—85%-інен
болат өндіріледі.

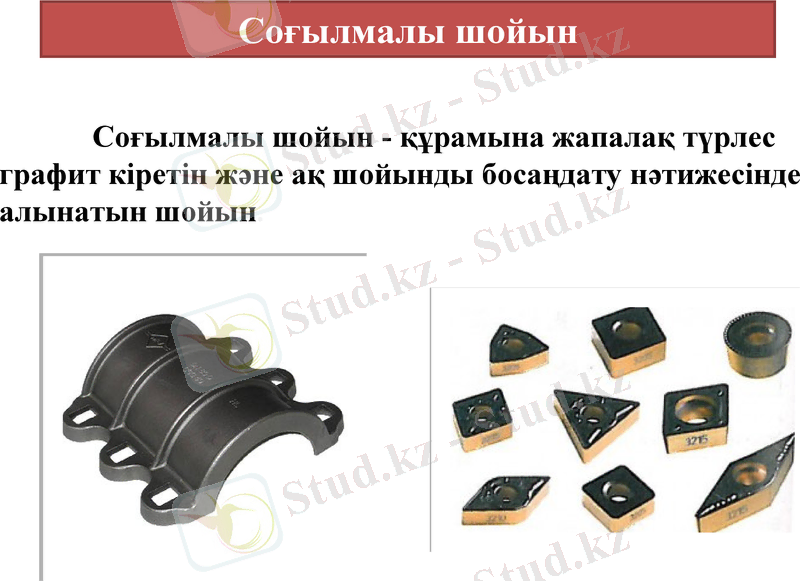

Соғылмалы шойын

Соғылмалы шойын - құрамына жапалақ түрлес графит
кіретін және ақ шойынды босаңдату нәтижесінде алынатын
шойын.

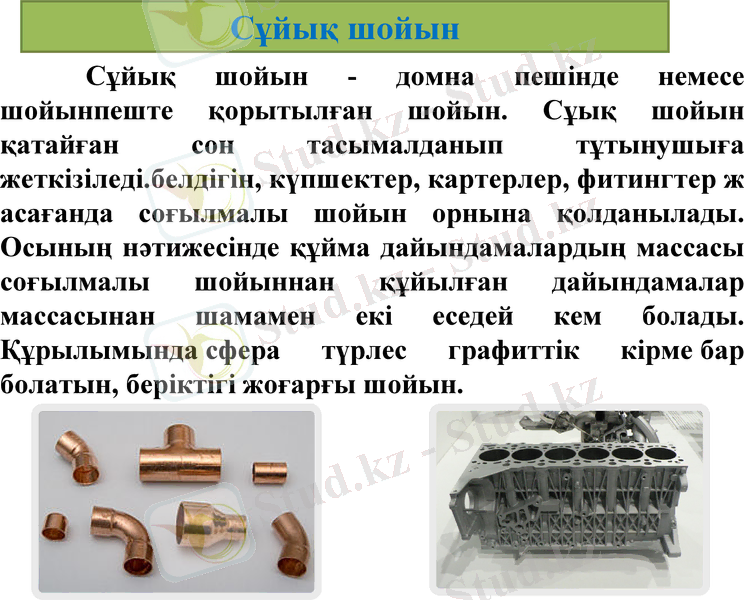

Сұйық шойын
Сұйық шойын - домна пешінде немесе шойынпеште
қорытылған шойын. Сұық шойын қатайған сон
тасымалданып тұтынушыға
жеткізіледі.белдігін, күпшектер, картерлер, фитингтер ж
асағанда соғылмалы шойын орнына қолданылады.
Осының нәтижесінде құйма дайындамалардың массасы
соғылмалы шойыннан құйылған дайындамалар
массасынан шамамен екі еседей кем болады.
Құрылымында сфера түрлес графиттік кірме бар
болатын, беріктігі жоғарғы шойын.

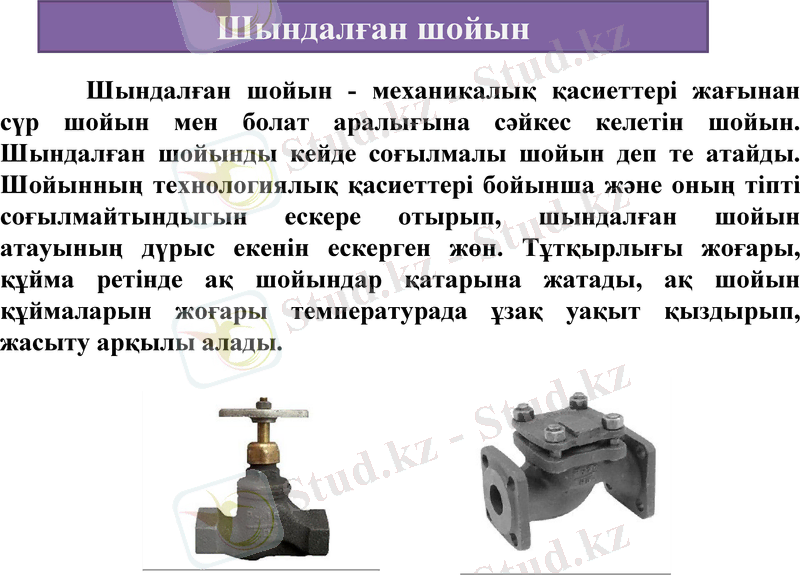

Шындалған шойын
Шындалған шойын - механикалық қасиеттері жағынан сүр
шойын мен болат аралығына сәйкес келетін шойын. Шындалған
шойынды кейде соғылмалы шойын деп те атайды. Шойынның
технологиялық қасиеттері бойынша және оның тіпті
соғылмайтындыгын ескере отырып, шындалған шойын
атауының дүрыс екенін ескерген жөн. Тұтқырлығы жоғары,
құйма ретінде ақ шойындар қатарына жатады, ақ шойын
құймаларын жоғары температурада ұзақ уақыт қыздырып,
жасыту арқылы алады.

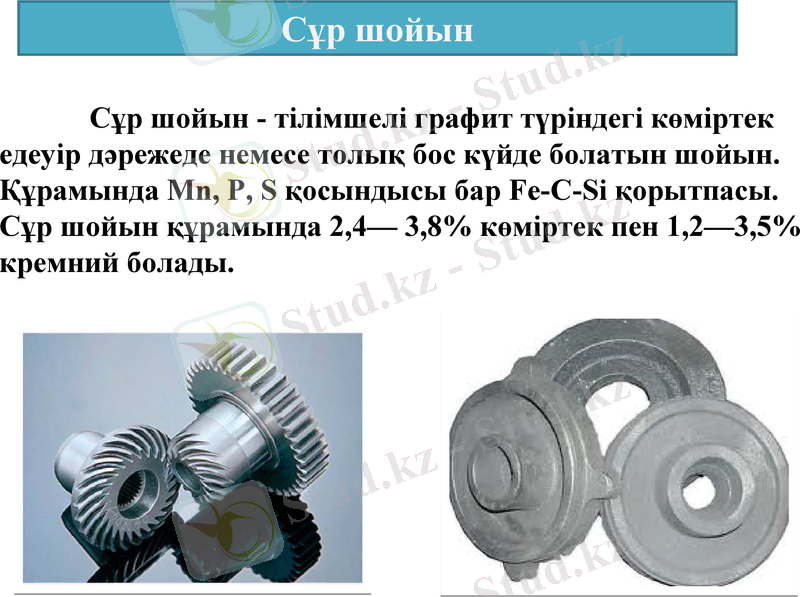

Сұр шойын

Сұр шойын - тілімшелі графит түріндегі көміртек
едеуір дәрежеде немесе толық бос күйде болатын шойын.
Құрамында Мn, Р, S қосындысы бар Fe-C-Si қорытпасы.
Сұр шойын құрамында 2,4— 3,8% көміртек пен 1,2—3,5%
кремний болады.

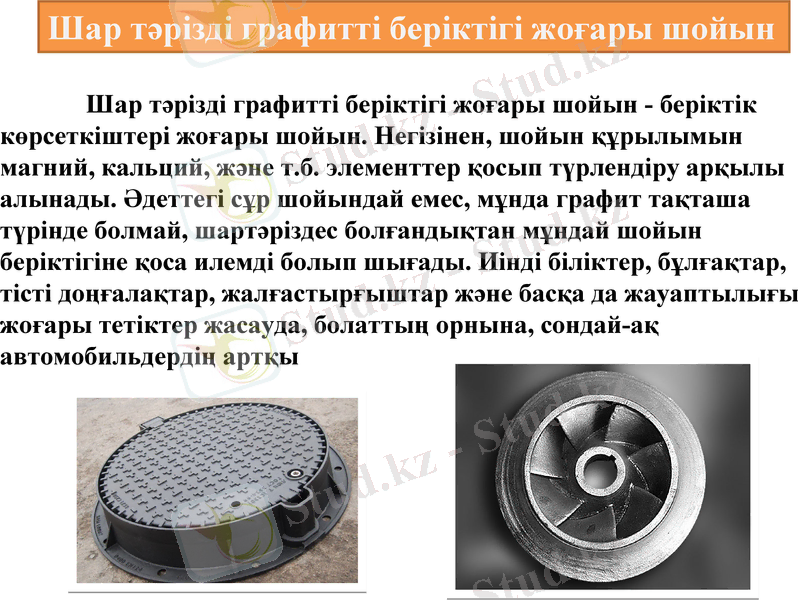

Шар тәрізді графитті беріктігі жоғары шойын

Шар тәрізді графитті беріктігі жоғары шойын - беріктік
көрсеткіштері жоғары шойын. Негізінен, шойын құрылымын
магний, кальций, және т.б. элементтер қосып түрлендіру арқылы
алынады. Әдеттегі сұр шойындай емес, мұнда графит тақташа
түрінде болмай, шартәріздес болғандықтан мұндай шойын
беріктігіне қоса илемді болып шығады. Иінді біліктер, бұлғақтар,
тісті доңғалақтар, жалғастырғыштар және басқа да жауаптылығы
жоғары тетіктер жасауда, болаттың орнына, сондай-ақ
автомобильдердің артқы

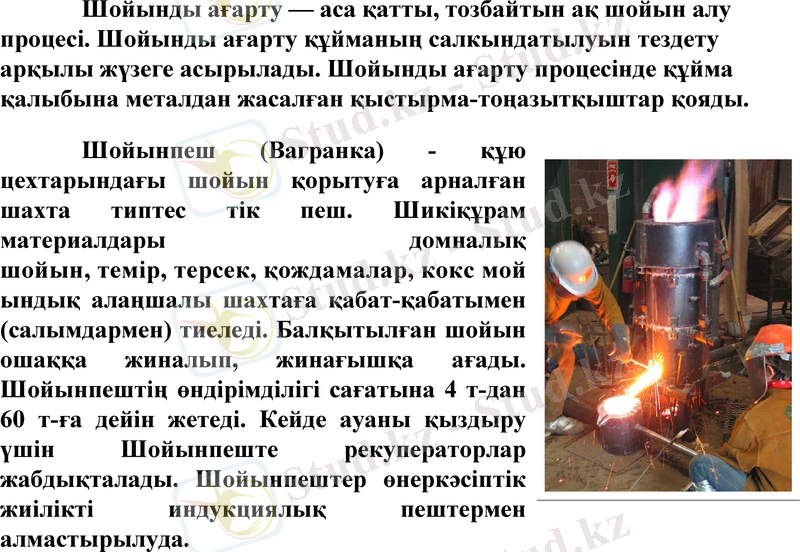

Шойынды ағарту — аса қатты, тозбайтын ақ шойын алу
процесі. Шойынды ағарту құйманың салкындатылуын тездету
арқылы жүзеге асырылады. Шойынды ағарту процесінде құйма
қалыбына металдан жасалған қыстырма-тоңазытқыштар қояды.

Шойынпеш (Вагранка) - құю
цехтарындағы шойын қорытуға арналған
шахта типтес тік пеш. Шикіқұрам
материалдары домналық
шойын, темір, терсек, қождамалар, кокс мойы
ндық алаңшалы шахтаға қабат-қабатымен
(салымдармен) тиеледі. Балқытылған шойын
ошаққа жиналып, жинағышқа ағады.
Шойынпештің өндірімділігі сағатына 4 т-дан
60 т-ға дейін жетеді. Кейде ауаны қыздыру
үшін Шойынпеште рекуператорлар
жабдықталады. Шойынпештер өнеркәсіптік
жиілікті индукциялық пештермен
алмастырылуда.

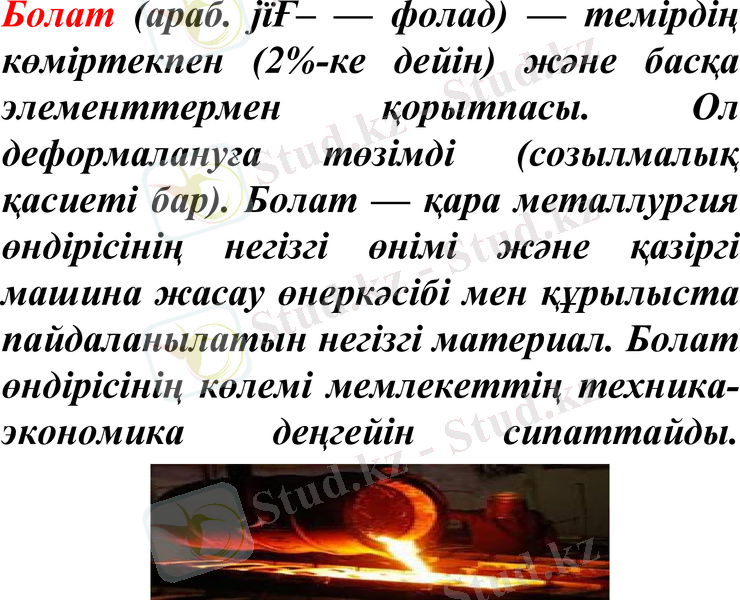

Болат (араб. jїҒ– — фолад) — темірдің
көміртекпен (2%-ке дейін) және басқа
элементтермен қорытпасы. Ол
деформалануға төзімді (созылмалық
қасиеті бар). Болат — қара металлургия
өндірісінің негізгі өнімі және қазіргі
машина жасау өнеркәсібі мен құрылыста
пайдаланылатын негізгі материал. Болат
өндірісінің көлемі мемлекеттің техника-
экономика деңгейін сипаттайды.

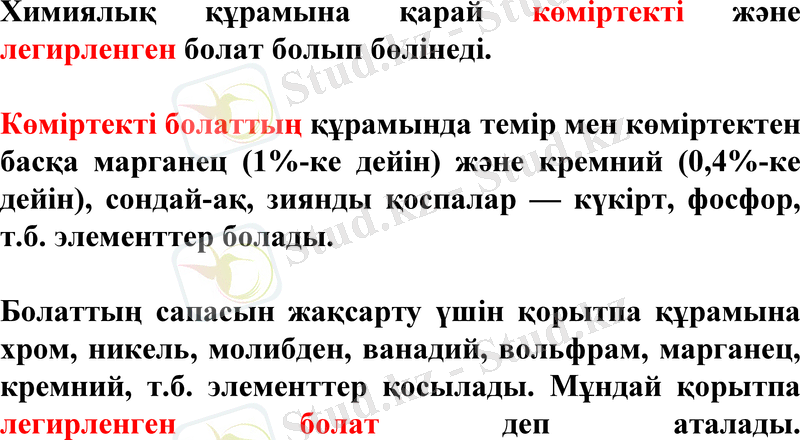

Химиялық құрамына қарай көміртекті және
легирленген болат болып бөлінеді.

Көміртекті болаттың құрамында темір мен көміртектен
басқа марганец (1%-ке дейін) және кремний (0,4%-ке
дейін), сондай-ақ, зиянды қоспалар — күкірт, фосфор,
т.б. элементтер болады.

Болаттың сапасын жақсарту үшін қорытпа құрамына
хром, никель, молибден, ванадий, вольфрам, марганец,
кремний, т.б. элементтер қосылады. Мұндай қорытпа
легирленген болат деп аталады.

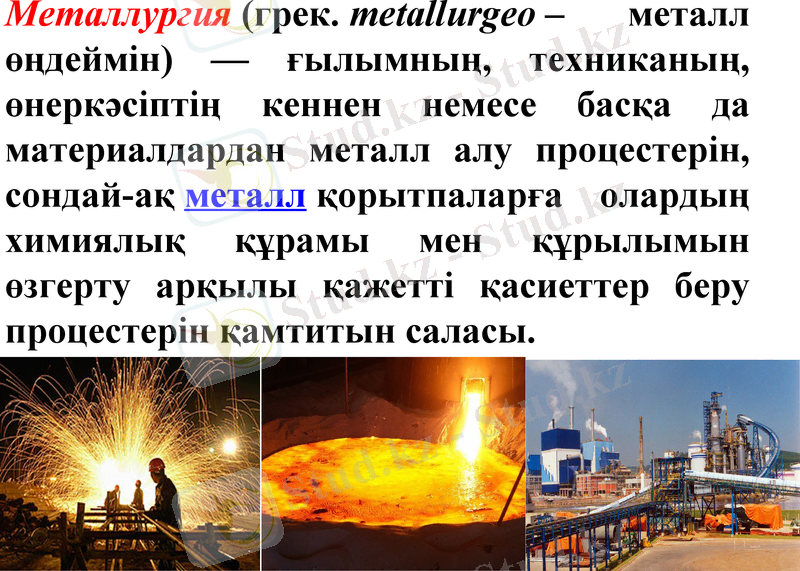

Металлургия (грек. metallurgeo – металл
өңдеймін) — ғылымның, техниканың,
өнеркәсіптің кеннен немесе басқа да
материалдардан металл алу процестерін,
сондай-ақ металл қорытпаларға олардың
химиялық құрамы мен құрылымын
өзгерту арқылы қажетті қасиеттер беру
процестерін қамтитын саласы.

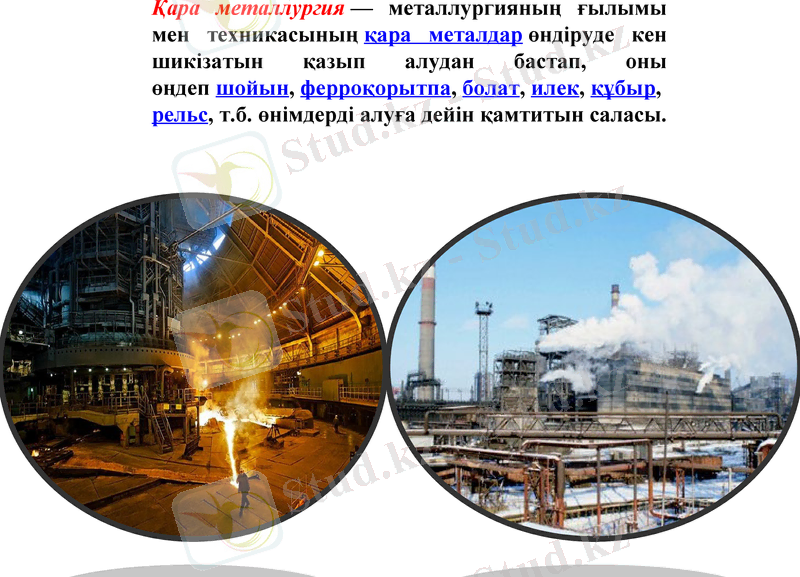

Қара металлургия — металлургияның ғылымы
мен техникасының қара металдар өндіруде кен
шикізатын қазып алудан бастап, оны өңдеп
шойын, ферроқорытпа, болат, илек, құбыр, рельс,
т.б. өнімдерді алуға дейін қамтитын саласы.
Түсті металлургия — кен шикізаттарын өндіру мен
өңдеуден бастап, дайын өнім алуға дейінгі түсті металдар
мен олардың қорытпалары өндірісін қамтиды.
Өнеркәсіп және индустриялық- инновациялық даму
Қарағанды облысы — бұл Қазақстанда жетекші орын
алатын, ірі өнеркәсіптік аймақ, күшті индустриялды орталық.

Экономиканың базалық салаларының дамуы
БАСЫМ КҮТІЛЕТІН НӘТИЖЕЛЕР
БАСЫМ
САЛАЛАР
САЛАЛАР Барлығы - жылына 40 млн. тоннаға дейін, соның ішінде.: Тас
көмір – 33 млн.тоннаға дейін
Көмір концентраты - 7 млн.тоннаға дейін
1. Көмір Көмірді терең өңдеу

2. Қара және түсті металлургия Жазық илек - 6 млн.тоннаға дейін
(жаңа зауыт құрылысында)
Катодты мыс – 400 мың тоннаға дейін
3. Кен өндіру (металл кендері) Темір кені- 6 млн. тоннаға дейін
Марганец концентраты – 2 млн. тоннаға дейін
Теміркенді концентрат – 5,5 млн.тоннаға дейін
4. Машинажасау және металл Қорғасын-мырыш кені- 1,5 млн. тоннаға дейін
өңдеу Талшықты-оптикалық кабельдер –18 мың км. дейін
Т/к техникасына қосалқы болшектер – 57 млн. долл.
дейін
5. Химия және фармацевтика Металл конструкциялар – 45 мың. тоннаға дейін
Дәрі-дәрмек – 4,2 млн. долл. дейін
Фармацевтикалық препараттар–
6. Құрылыс материалдарының 0,17 млн. долл. дейін
Күкүрт қышқылы – 1,1 млн. тоннаға дейін
өндіріс
Цемент – 3 млн. тоннаға дейін
Кірпіш – 50 млн. данаға дейін
ТББ – 250 мың. тоннаға дейін
Назарларыңызға
рахмет!
