ЖЫЛУЛЫҚ СӘУЛЕ ШЫҒАРУ

Жылулық сәуле шығару құбылысы

Орындаған:Ерназар. А. Е

Топ:109А жалпы медицина

Тексерген:Нұрбекова. А. Ж

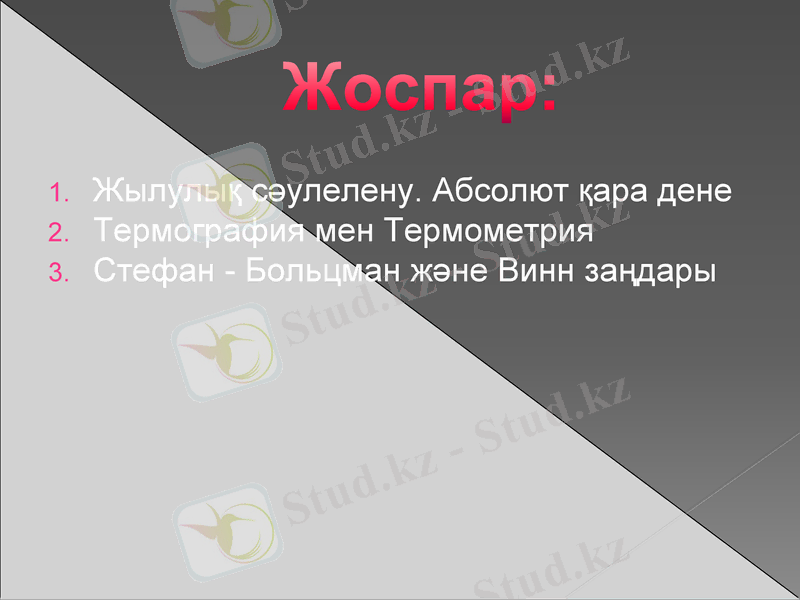

Жоспар:

Жылулық сәулелену. Абсолют қара дене

Термография мен Термометрия

Стефан - Больцман және Винн заңдары

Жылулық сәулелену. Абсолют қара дене

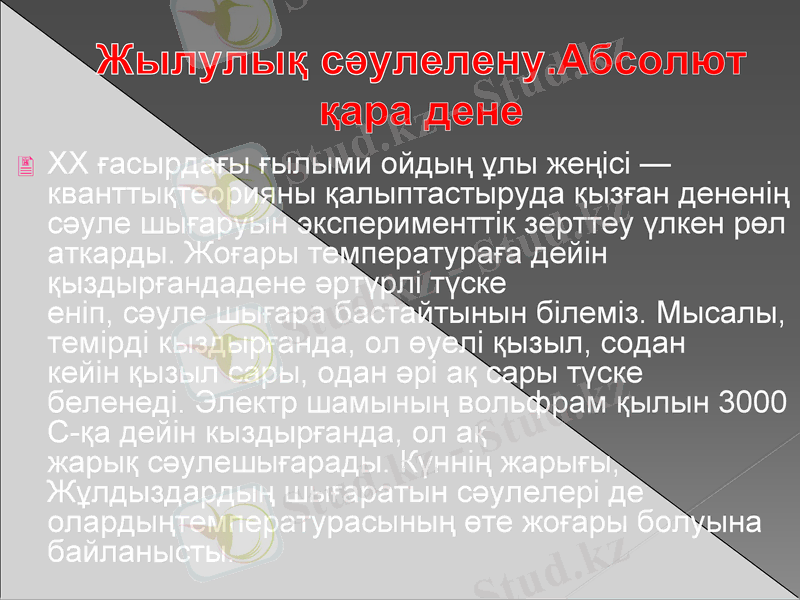

XX ғасырдағы ғылыми ойдың ұлы жеңісі - кванттықтеорияны қалыптастыруда қызған дененің сәуле шығаруын эксперименттік зерттеу үлкен рөл аткарды. Жоғары температураға дейін қыздырғандадене әртүрлі түске еніп, сәуле шығара бастайтынын білеміз. Мысалы, темірді кыздырғанда, ол өуелі қызыл, содан кейін қызыл сары, одан әрі ақ сары түске беленеді. Электр шамының вольфрам қылын 3000 С-қа дейін кыздырғанда, ол ақ жарық сәулешығарады. Күннің жарығы, Жұлдыздардың шығаратын сәулелері де өте жоғары болуына байланысты.

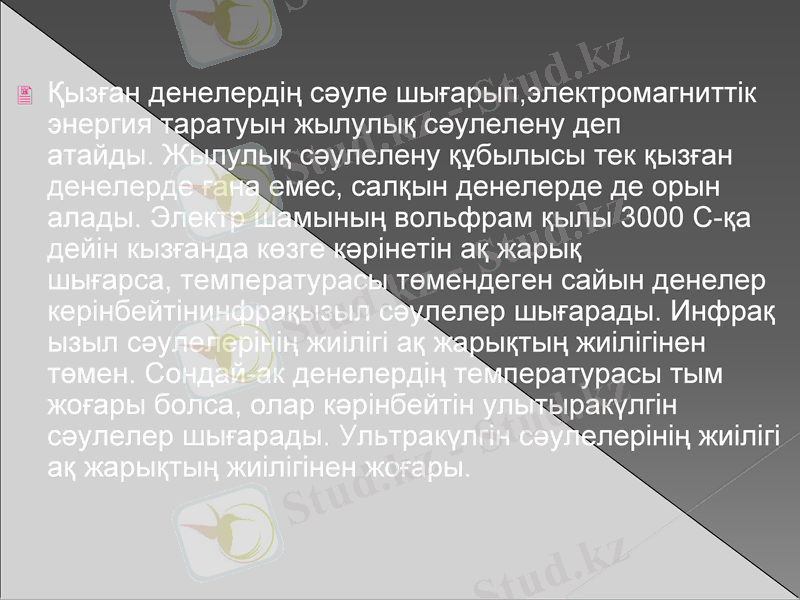

Қызған денелердің сәуле шығарып, электромагниттік энергия таратуын жылулық сәулелену деп атайды. Жылулық сәулелену құбылысы тек қызған денелерде ғана емес, салқын денелерде де орын алады. Электр шамының вольфрам қылы 3000 С-қа дейін кызғанда көзге кәрінетін ақ жарық шығарса, температурасы төмендеген сайын денелер керінбейтінинфрақызыл сәулелер шығарады. Инфрақызыл сәулелерінің жиілігі ақ жарықтың жиілігінен төмен. Сондай-ак денелердің температурасы тым жоғары болса, олар кәрінбейтін улытыракүлгін сәулелер шығарады. Ультракүлгін сәулелерінің жиілігі ақ жарықтың жиілігінен жоғары.

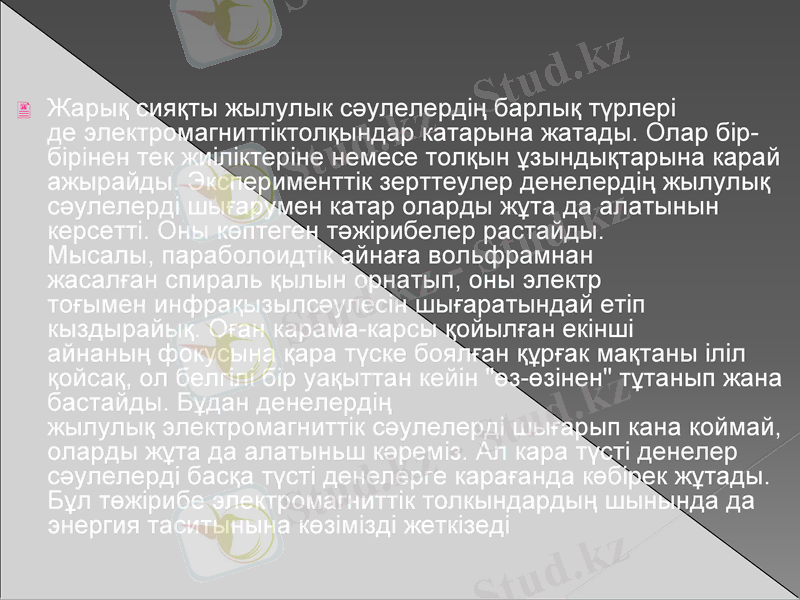

Жарық сияқты жылулык сәулелердің барлық түрлері де катарына жатады. Олар бір-бірінен тек жиіліктеріне немесе толқын ұзындықтарына карай ажырайды. Эксперименттік зерттеулер денелердің жылулық сәулелерді шығарумен катар оларды жұта да алатынын керсетті. Оны көптеген тәжірибелер растайды. Мысалы, параболоидтік айнаға вольфрамнан жасалған спираль қылын орнатып, оны электр тоғымен инфрақызылсәулесін шығаратындай етіп кыздырайық. Оған карама-карсы қойылған екінші айнаның фокусына қара түске боялған құрғак мақтаны іліл қойсақ, ол белгілі бір уақыттан кейін "өз-өзінен" тұтанып жана бастайды. Бұдан денелердің жылулық электромагниттік сәулелерді шығарып кана коймай, оларды жұта да алатыньш кәреміз. Ал кара түсті денелер сәулелерді басқа түсті денелерге карағанда көбірек жұтады. Бұл төжірибе электромагниттік толкындардың шынында да энергия таситынына көзімізді жеткізеді

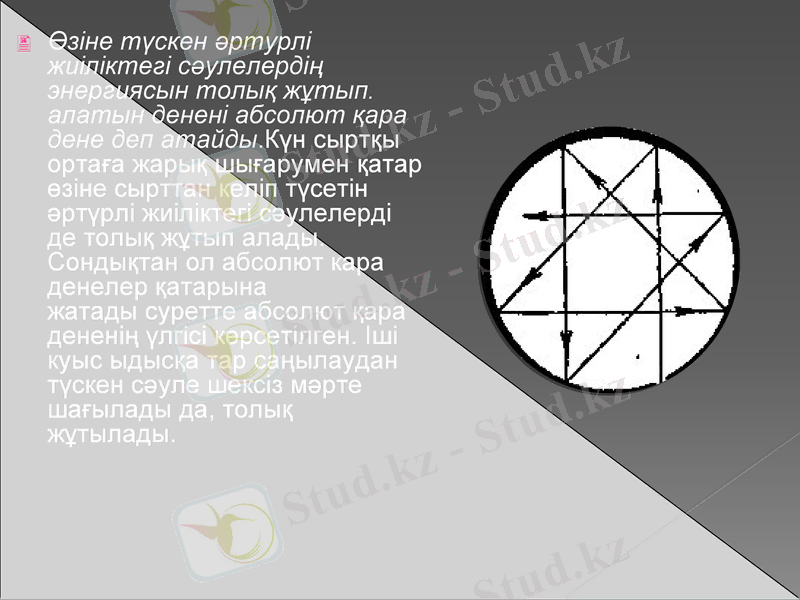

Өзіне түскен әртурлі жиіліктегі сәулелердің энергиясын толық жұтып. алатын денені абсолют қара дене деп атайды. Күн сыртқы ортаға жарық шығарумен қатар өзіне сырттан келіп түсетін әртүрлі жиіліктегі сәулелерді де толық жұтып алады. Сондықтан ол абсолют кара денелер қатарына жатады суретте абсолют қара дененің үлгісі көрсетілген. Іші куыс ыдысқа тар саңылаудан түскен сәуле шексіз мәрте шағылады да, толық жұтылады.

Стефан - Больцман және Винн заңдары

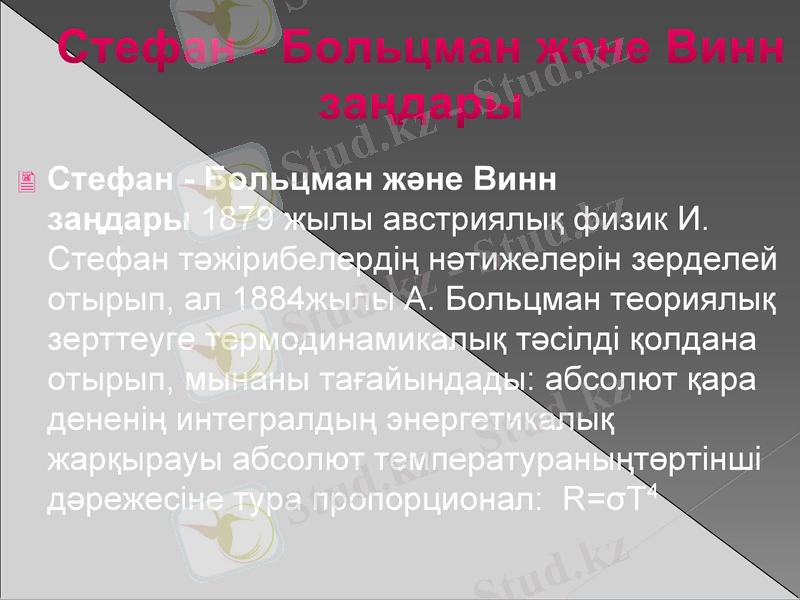

Стефан - Больцман және Винн заңдары 1879 жылы австриялық физик И. Стефан тәжірибелердің нәтижелерін зерделей отырып, ал 1884жылы А. Больцман теориялық зерттеуге термодинамикалық тәсілді қолдана отырып, мынаны тағайындады: абсолют қара дененің интегралдың энергетикалық жарқырауы абсолют дәрежесіне тура пропорционал: R=σΤ4

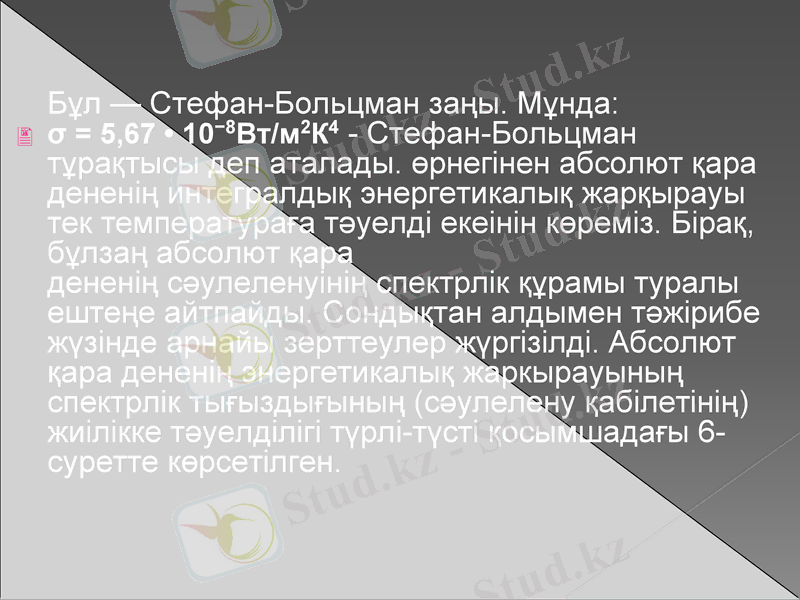

Бұл - Стефан-Больцман заңы. Мұнда:

σ = 5, 67 • 10−8Вт/м2К4 - Стефан-Больцман тұрақтысы деп аталады. өрнегінен абсолют қара дененің интегралдық энергетикалық жарқырауы тек температураға тәуелді екеінін көреміз. Бірақ, бұлзаң абсолют қара дененің сәулеленуінің спектрлік құрамы туралы ештеңе айтпайды. Сондықтан алдымен тәжірибе жүзінде арнайы зерттеулер жүргізілді. Абсолют қара дененің энергетикалық жаркырауының спектрлік тығыздығының (сәулелену қабілетінің) жиілікке тәуелділігі түрлі-түсті қосымшадағы 6-суретте көрсетілген.

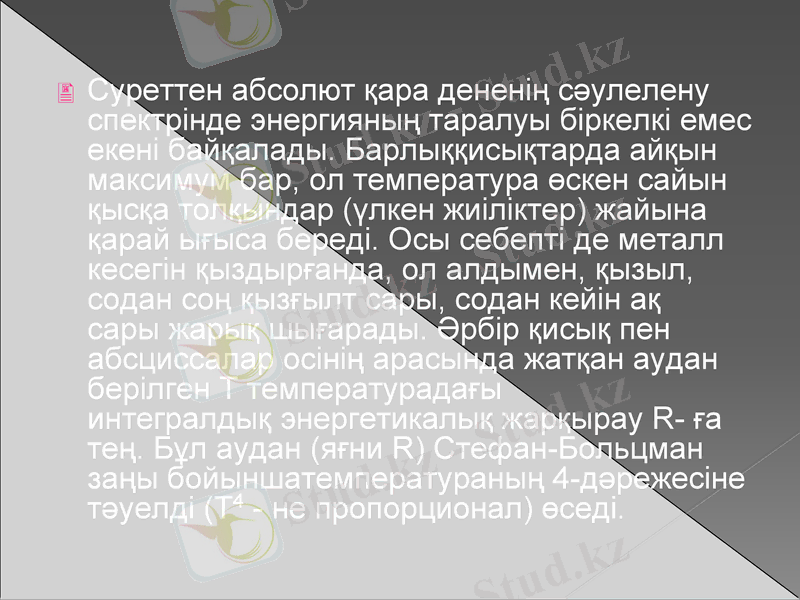

Суреттен абсолют қара дененің сәулелену спектрінде энергияның таралуы біркелкі емес екені байқалады. Барлыққисықтарда айқын максимум бар, ол температура өскен сайын қысқа толқындар (үлкен жиіліктер) жайына қарай ығыса береді. Осы себепті де металл кесегін қыздырғанда, ол алдымен, қызыл, содан соң қызғылт сары, содан кейін ақ сары жарық шығарады. Әрбір қисық пен абсциссалар осінің арасында жатқан аудан берілген Т температурадағы интегралдық энергетикалық жарқырау R- ға тең. Бұл аудан (яғни R) Стефан-Больцман заңы бойыншатемператураның 4-дәрежесіне тәуелді (Т4 - не пропорционал) өседі.

Термография мен Термометрия

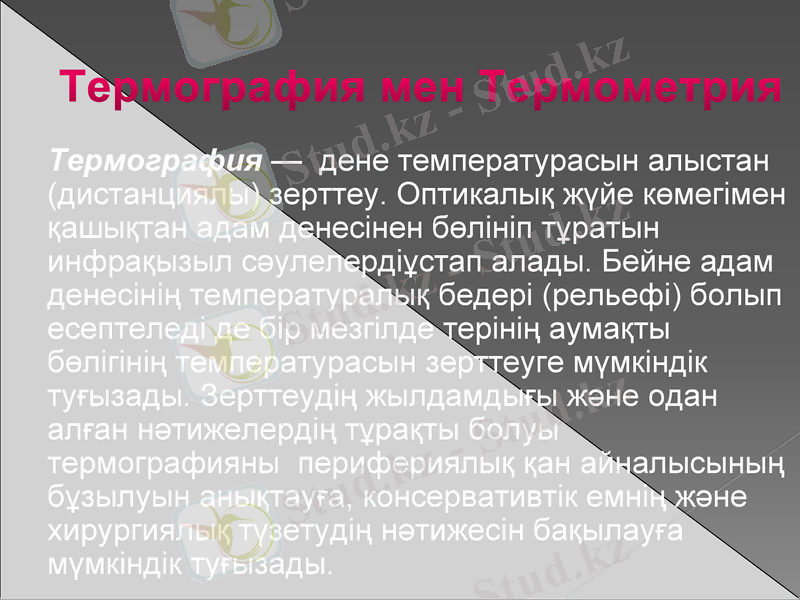

Термография - дене температурасын алыстан (дистанциялы) зерттеу. Оптикалық жүйе көмегімен қашықтан адам денесінен бөлініп тұратын инфрақызыл сәулелердіұстап алады. Бейне адам денесінің температуралық бедері (рельефі) болып есептеледі де бір мезгілде терінің аумақты бөлігінің температурасын зерттеуге мүмкіндік туғызады. Зерттеудің жылдамдығы және одан алған нәтижелердің тұрақты болуы термографияны перифериялық қан айналысының бұзылуын анықтауға, консервативтік емнің және хирургиялық түзетудің нәтижесін бақылауға мүмкіндік туғызады.

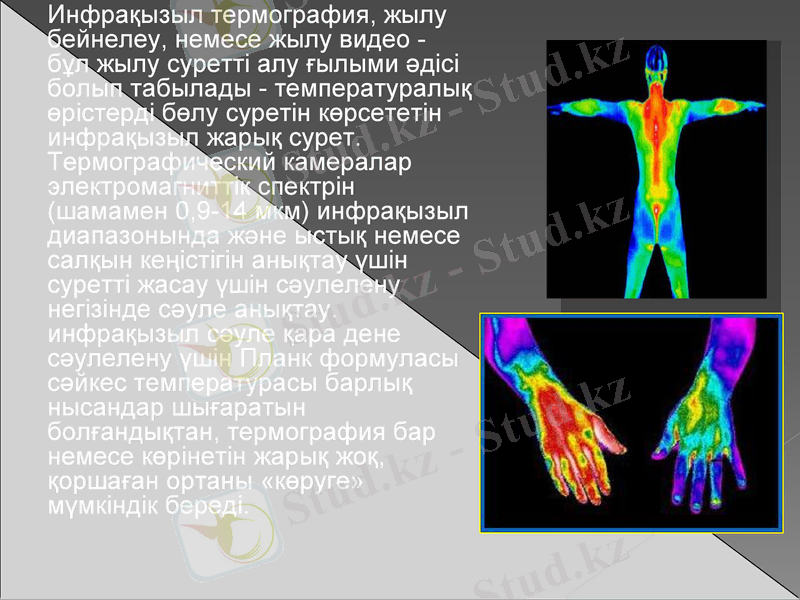

Инфрақызыл термография, жылу бейнелеу, немесе жылу видео - бұл жылу суретті алу ғылыми әдісі болып табылады - температуралық өрістерді бөлу суретін көрсететін инфрақызыл жарық сурет. Термографический камералар электромагниттік спектрін (шамамен 0, 9-14 мкм) инфрақызыл диапазонында және ыстық немесе салқын кеңістігін анықтау үшін суретті жасау үшін сәулелену негізінде сәуле анықтау. инфрақызыл сәуле қара дене сәулелену үшін Планк формуласы сәйкес температурасы барлық нысандар шығаратын болғандықтан, термография бар немесе көрінетін жарық жоқ, қоршаған ортаны «көруге» мүмкіндік береді.
