Конденсатордың екі өткізгіші


Slide 1

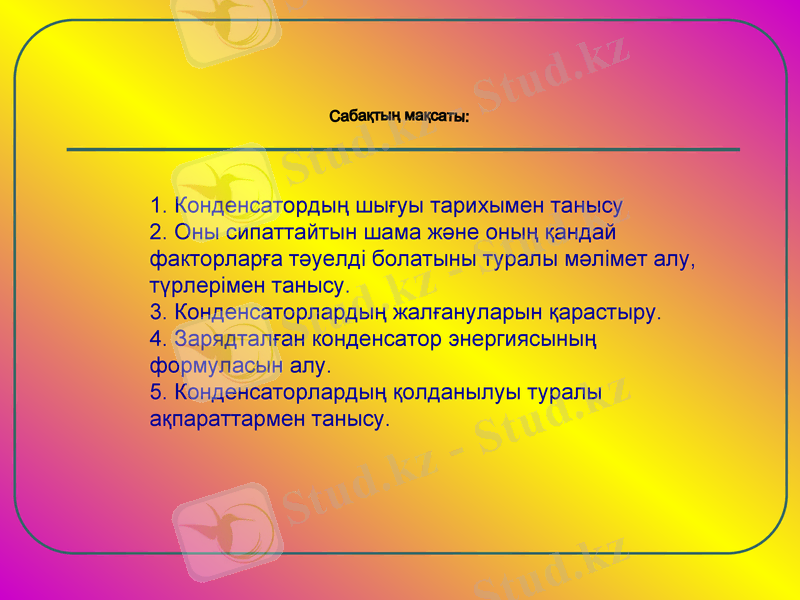

Cабақтың мақсаты:

1. Конденсатордың шығуы тарихымен танысу

2. Оны сипаттайтын шама және оның қандай

факторларға тәуелді болатыны туралы мәлімет алу,

түрлерімен танысу.

3. Конденсаторлардың жалғануларын қарастыру.

4. Зарядталған конденсатор энергиясының формуласын алу.

5. Конденсаторлардың қолданылуы туралы

ақпараттармен танысу.

Slide 2

Үй жұмысы

Slide 3

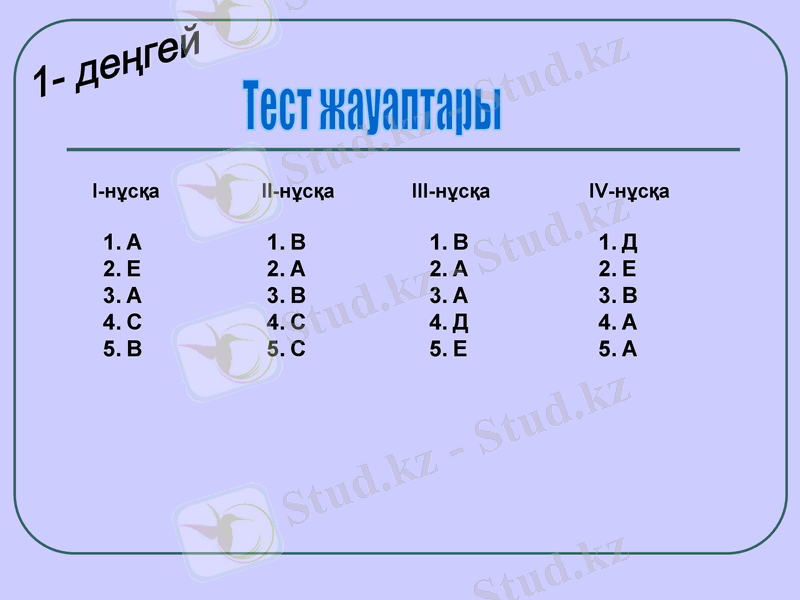

1- деңгей

Тест жауаптары

I-нұсқа

II-нұсқа

III-нұсқа

IV-нұсқа

А

Е

А

С

В

В

А

В

С

С

В

А

А

Д

Е

Д

Е

В

А

А

Slide 4

Жаңа тақырып

Slide 5

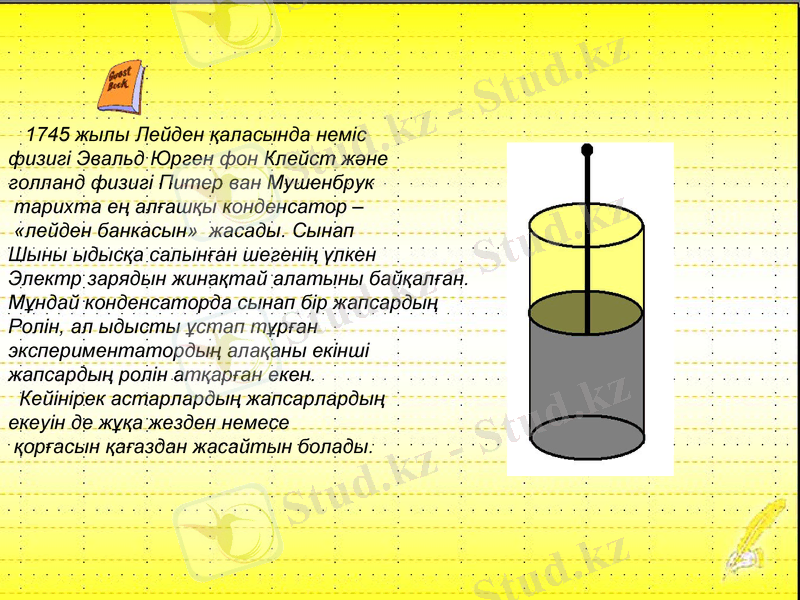

1745 жылы Лейден қаласында неміс

физигі Эвальд Юрген фон Клейст және

голланд физигі Питер ван Мушенбрук

тарихта ең алғашқы конденсатор -

«лейден банкасын» жасады. Сынап

Шыны ыдысқа салынған шегенің үлкен

Электр зарядын жинақтай алатыны байқалған.

Мұндай конденсаторда сынап бір жапсардың

Ролін, ал ыдысты ұстап тұрған

экспериментатордың алақаны екінші

жапсардың ролін атқарған екен.

Кейінірек астарлардың жапсарлардың

екеуін де жұқа жезден немесе

қорғасын қағаздан жасайтын болады.

Slide 6

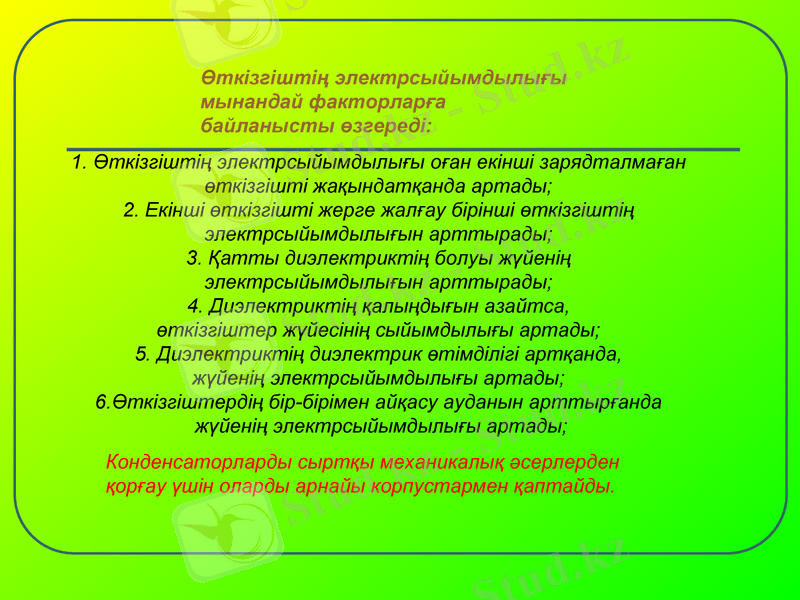

1. Өткізгіштің электрсыйымдылығы оған екінші зарядталмаған

өткізгішті жақындатқанда артады;

2. Екінші өткізгішті жерге жалғау бірінші өткізгіштің

электрсыйымдылығын арттырады;

3. Қатты диэлектриктің болуы жүйенің

электрсыйымдылығын арттырады;

4. Диэлектриктің қалыңдығын азайтса,

өткізгіштер жүйесінің сыйымдылығы артады;

5. Диэлектриктің диэлектрик өтімділігі артқанда,

жүйенің электрсыйымдылығы артады;

6. Өткізгіштердің бір-бірімен айқасу ауданын арттырғанда

жүйенің электрсыйымдылығы артады;

Өткізгіштің электрсыйымдылығы мынандай факторларға

байланысты өзгереді:

Конденсаторларды сыртқы механикалық әсерлерден қорғау үшін оларды арнайы корпустармен қаптайды.

Slide 7

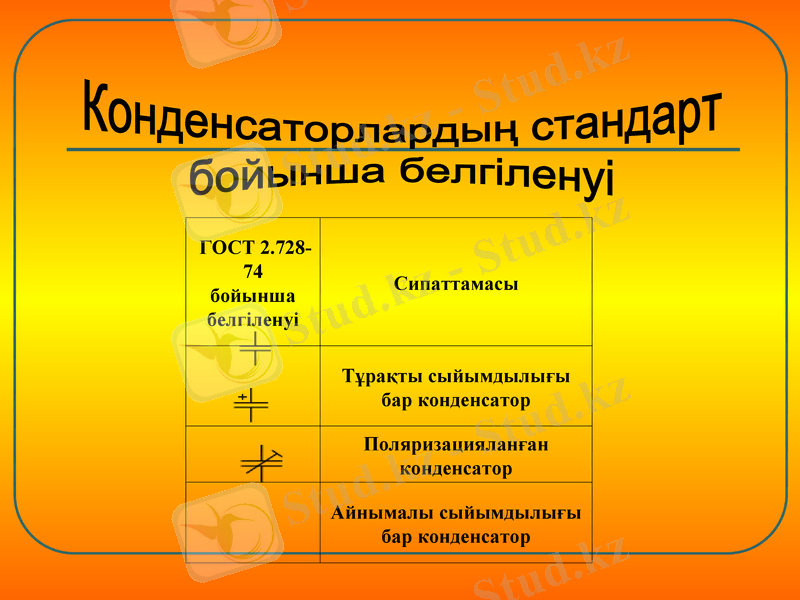

Конденсаторлардың стандарт

бойынша белгіленуі

ГОСТ 2. 728-74

бойынша белгіленуі

Сипаттамасы

Тұрақты сыйымдылығы бар конденсатор

Поляризацияланған конденсатор

Айнымалы сыйымдылығы бар конденсатор

Slide 8

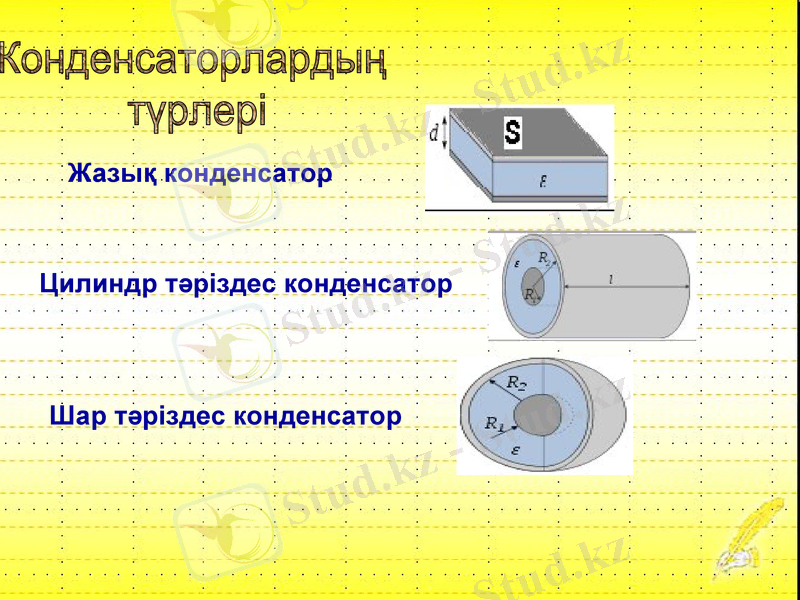

Жазық конденсатор

Цилиндр тәріздес конденсатор

Шар тәріздес конденсатор

Конденсаторлардың

түрлері

Slide 9

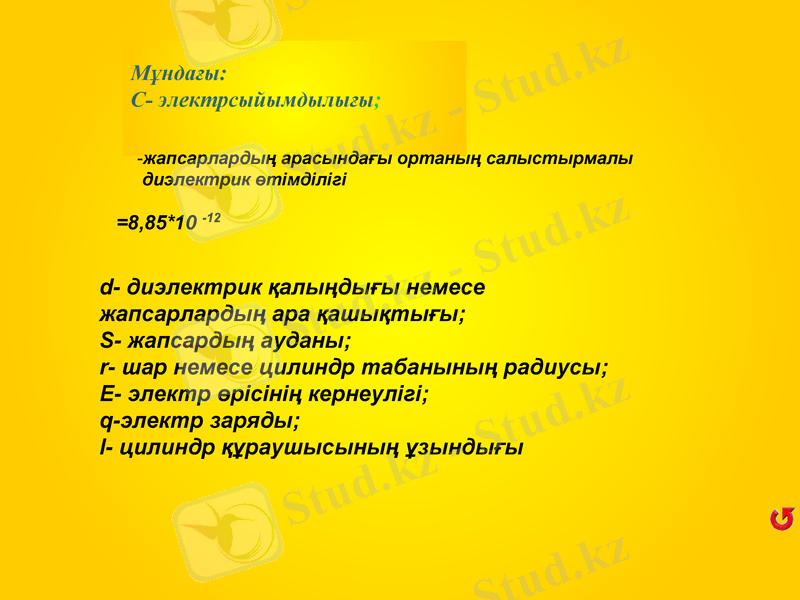

Мұндағы:

С- электрсыйымдылығы;

жапсарлардың арасындағы ортаның салыстырмалы

диэлектрик өтімділігі

=8, 85*10 -12

d- диэлектрик қалыңдығы немесе жапсарлардың ара қашықтығы;

S- жапсардың ауданы;

r- шар немесе цилиндр табанының радиусы;

Е- электр өрісінің кернеулігі;

q-электр заряды;

l- цилиндр құраушысының ұзындығы

Slide 10

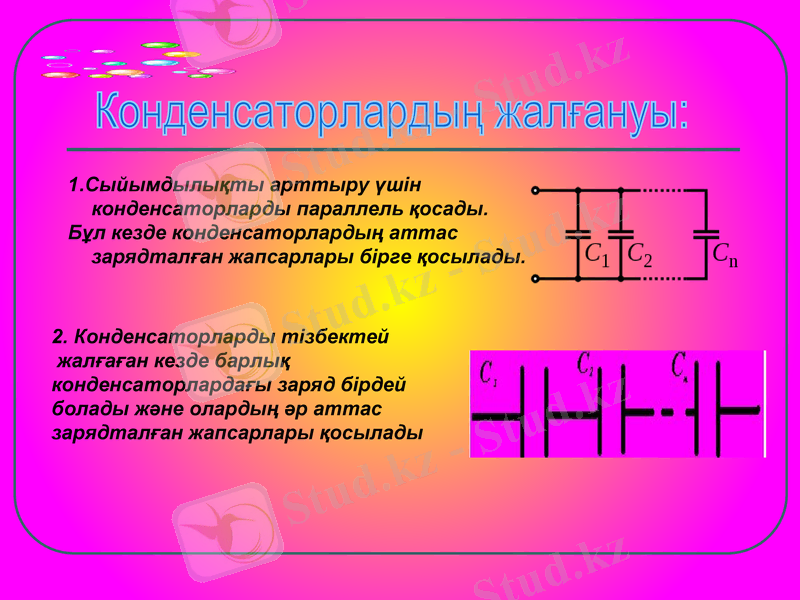

Конденсаторлардың жалғануы:

1. Сыйымдылықты арттыру үшін конденсаторларды параллель қосады.

Бұл кезде конденсаторлардың аттас зарядталған жапсарлары бірге қосылады.

2. Конденсаторларды тізбектей

жалғаған кезде барлық

конденсаторлардағы заряд бірдей

болады және олардың әр аттас

зарядталған жапсарлары қосылады

Notes: Дбд

Slide 11

Конденсаторлардың қолданылуы:

Конденсаторлар катушка немесе резистормен бірге жиілікке тәуелді әртүрлі тізбек құрастыру үшін қолданылады

(тербелмелі контур, кері байланыс тізбегі) .

Конденсаторды жылдам разрядтау кезінде үлкен қуатты импульс алуға болады(фото жарқыл, импульстік лазерде) .

Конденсатор электр зарядын көпке дейін сақтайтын болғандықтан электр энергиясын сақтаушы құрал ретінде қолданады (аккумуляторлар) .

Өндірістік электротехникада реактивті қуатты толықтыру үшін қолданылады.

Конденсаторлар көп заряд жинақтай алатындықтан жапсарларындағы кернеу үлкен болады, сондықтан оны зарядталған бөлшекті үдету үшін де қолданылады.

Сыйымдылығының өзгерісіне байланысты өлшеуіш

түрлендіргіштер жасалады және т. б салаларда кең қолданыс тапқан

Slide 12

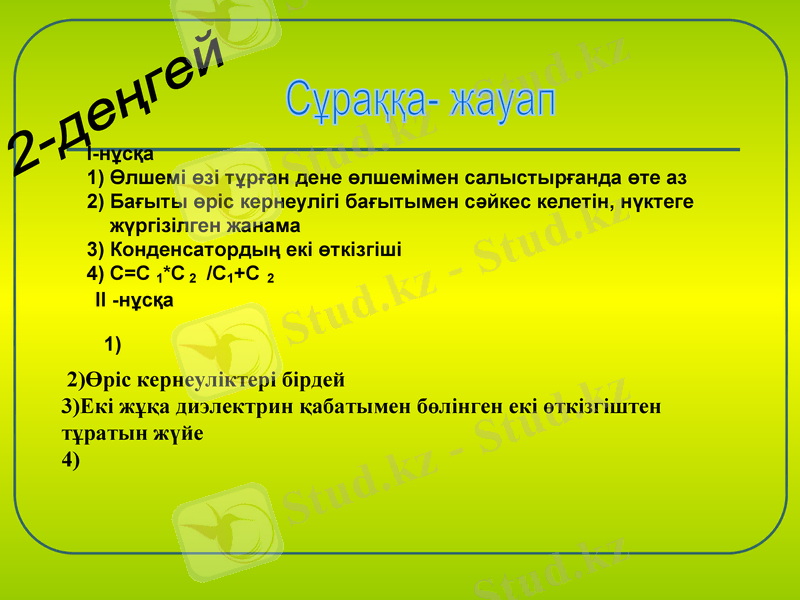

2-деңгей

Сұраққа- жауап

I-нұсқа

Өлшемі өзі тұрған дене өлшемімен салыстырғанда өте аз

Бағыты өріс кернеулігі бағытымен сәйкес келетін, нүктеге жүргізілген жанама

Конденсатордың екі өткізгіші

С=C 1*C 2 /C1+C 2

2) Өріс кернеуліктері бірдей

3) Екі жұқа диэлектрин қабатымен бөлінген екі өткізгіштен тұратын жүйе

4)

1)

II -нұсқа

Slide 13

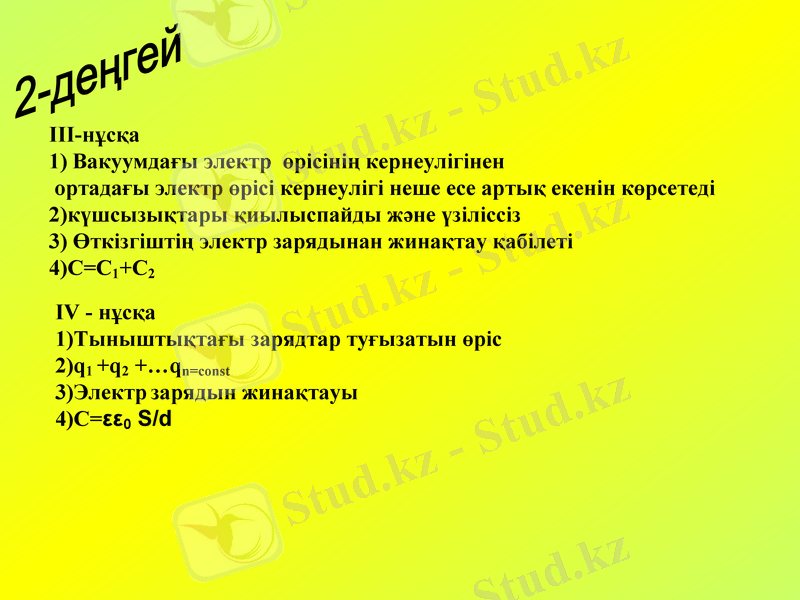

2-деңгей

III-нұсқа

Вакуумдағы электр өрісінің кернеулігінен

ортадағы электр өрісі кернеулігі неше есе артық екенін көрсетеді

2) күшсызықтары қиылыспайды және үзіліссіз

3) Өткізгіштің электр зарядынан жинақтау қабілеті

4) C=C1+C2

IV - нұсқа

1) Тыныштықтағы зарядтар туғызатын өріс

2) q1 +q2 +…qn=const

3) Электр зарядын жинақтауы

4) C=εε0 S/d

Slide 14

Үйге тапсырма:

Бүгінгі тақырыпты оқып келу,

есепті аяқтау. 17- жаттығу.

Реферат «Конденсаторлардың түрлері

және қолданылуы»
