Жангелдин ауданы
Ы.Алтынсарин орта
мектебі

Маженова Салтанат
Төлендіқызы

8 “а” сыныбы
физика
Тұрақты ток
тарауын
бекіту
Мақсаты:
Тұрақты ток тарауында оқып-білгендерін
жинақтап, саралап, қайталап бекіту.
Оқушыларды қисынды ойлауға, ой-өрісін
кеңейтуге, қызығушылығын, танымдық
белсенділігін арттыру.
Есеп шығарғанда, оны жазғанда тәртіппен
жазу мәнеріне, ұқыпытылыққа, сөз сөйлеу
мәнеріне үйрету.

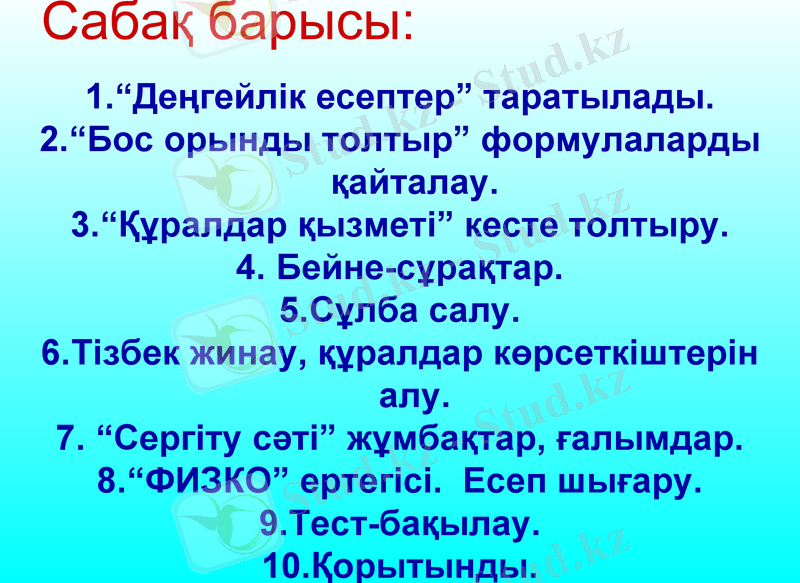

Сабақ барысы:
1.“Деңгейлік есептер” таратылады.
2.“Бос орынды толтыр” формулаларды
қайталау.
3.“Құралдар қызметі” кесте толтыру.
4. Бейне-сұрақтар.
5.Сұлба салу.
6.Тізбек жинау, құралдар көрсеткіштерін
алу.
7. “Сергіту сәті” жұмбақтар, ғалымдар.
8.“ФИЗКО” ертегісі. Есеп шығару.
9.Тест-бақылау.
10.Қорытынды.
Деңгейлік есептер
3 деңгейлік есептер шығарасыздар.
Көк түсі - А деңгейі,
жасыл-В деңгейі,
сары – С деңгейі.
А деңгейінен бастап келесі деңгейге өте
аласыздар. Сабақ соңында жиналады.
“Бос орынды
толтыр”

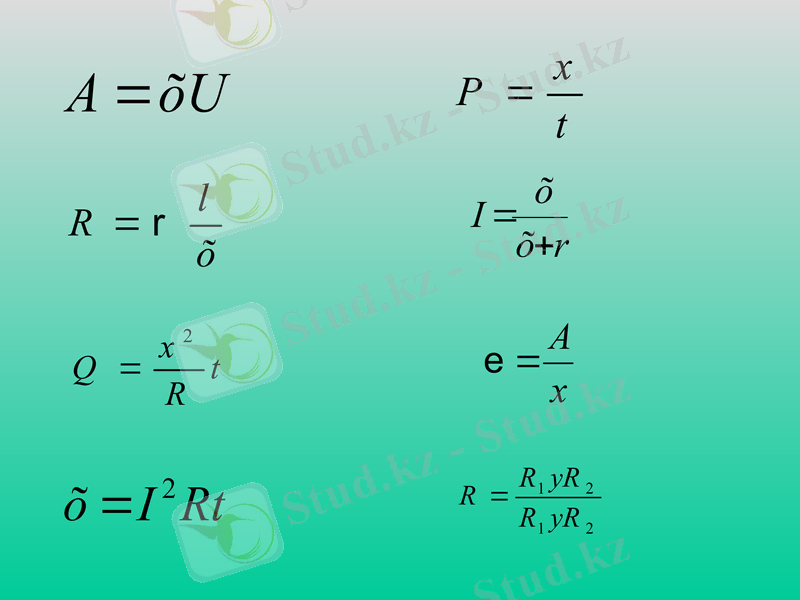

Формулаларды
қайталайық
x
A õU P
t
l õ
R I
õ õ r

x2 A
Q t
R x

2 R1 yR2
õ I Rt R
R1 yR2
Бүгін тізбек құру
үшін керекті
құралдарды еске
түсіріп қайталап
алайық

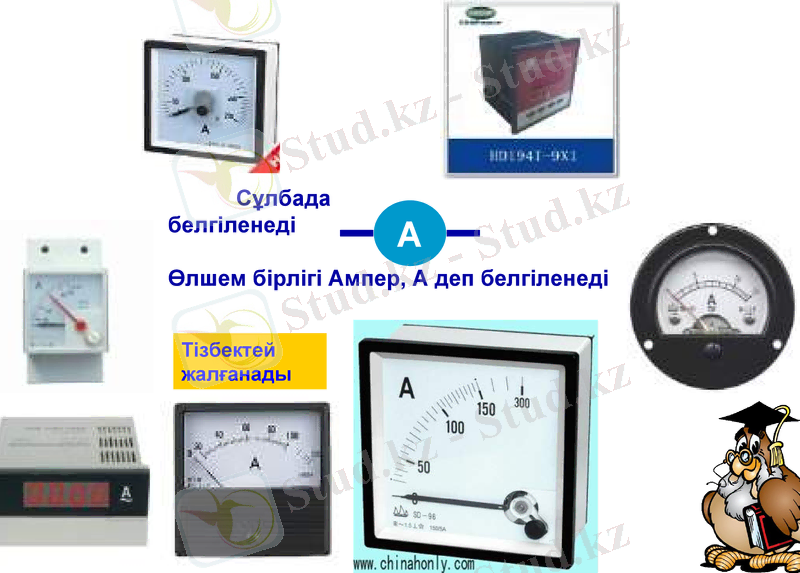

Сұлбада белгіленеді
А
Өлшем бірлігі Ампер, А деп белгіленеді
Тізбектей
жалғанады

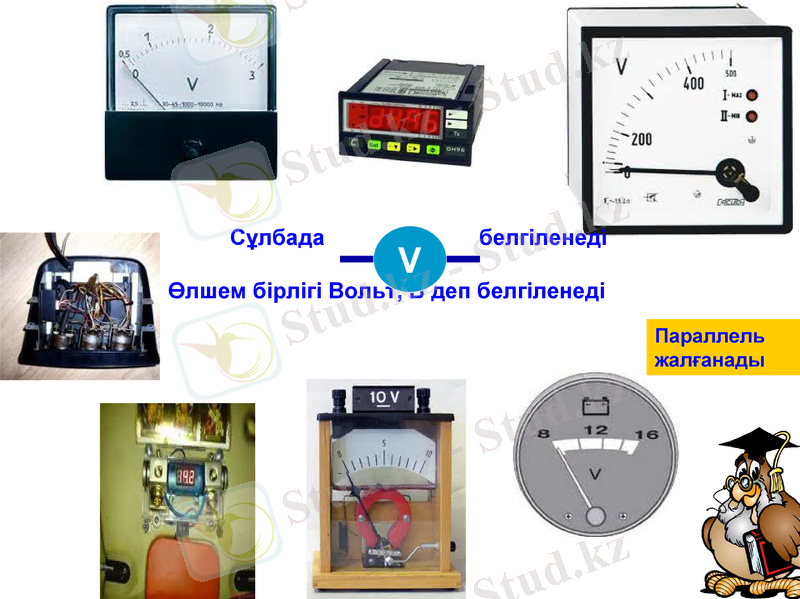

Сұлбада белгіленеді
V
Өлшем бірлігі Вольт, В деп белгіленеді Параллель
жалғанады

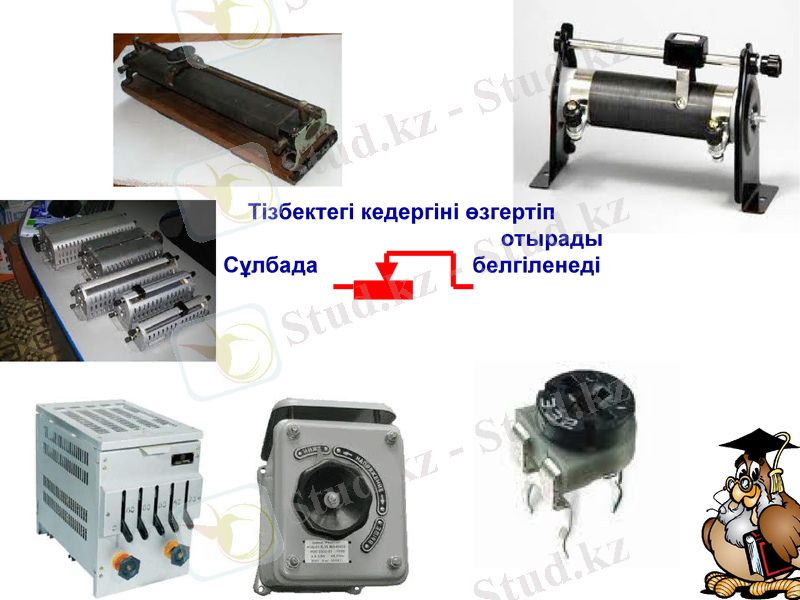

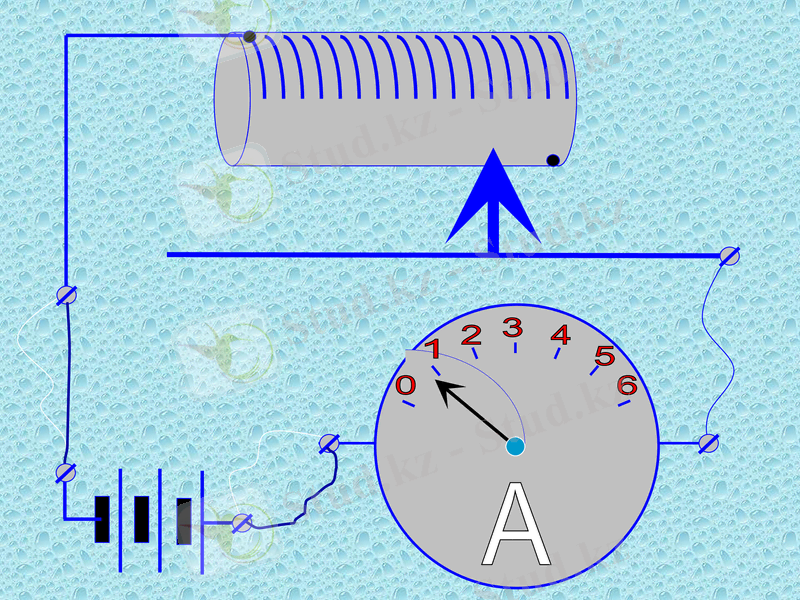

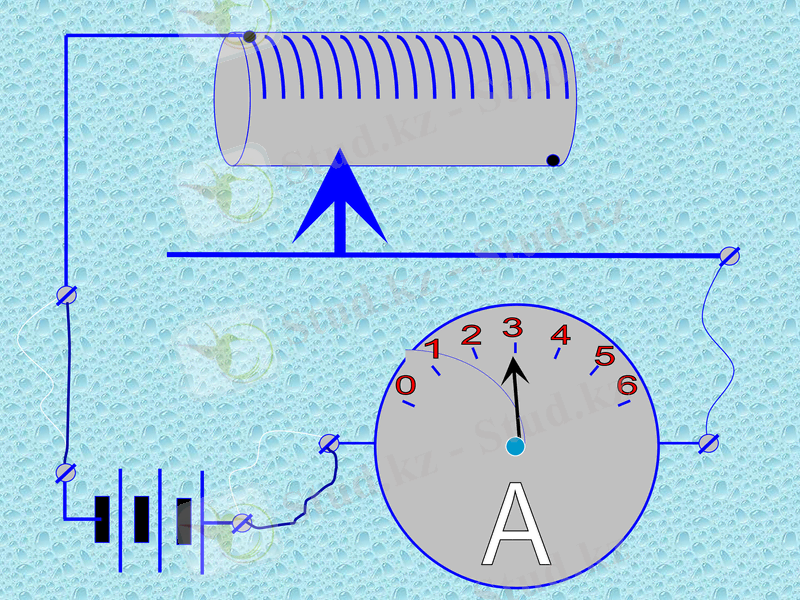

Тізбектегі кедергіні өзгертіп
отырады
Сұлбада белгіленеді

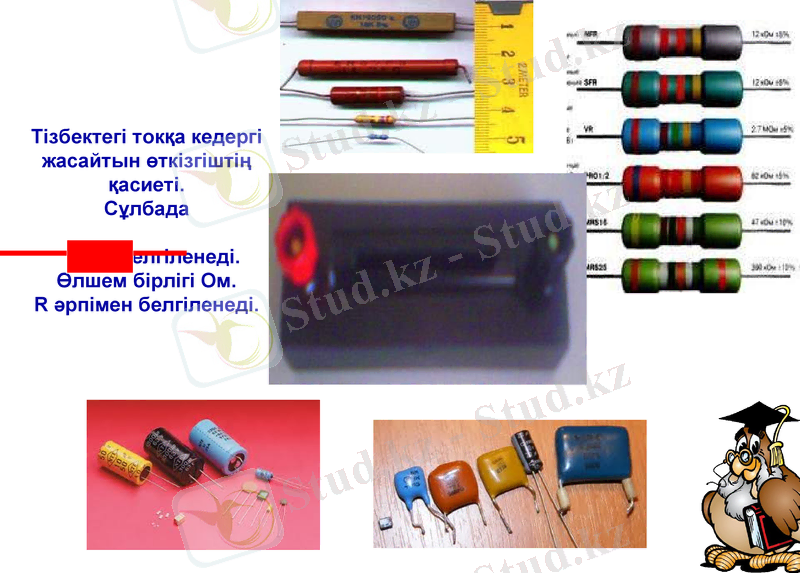

Тізбектегі токқа кедергі
жасайтын өткізгіштің
қасиеті.
Сұлбада

белгіленеді.
Өлшем бірлігі Ом.
R әрпімен белгіленеді.

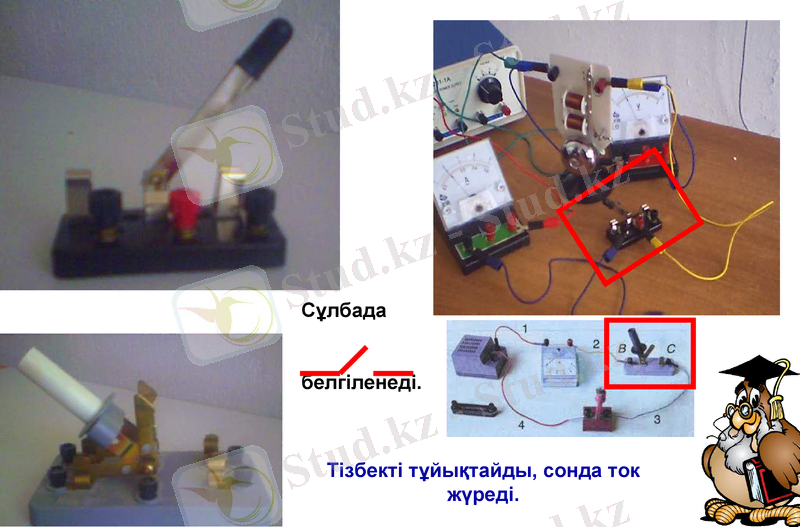

Сұлбада

белгіленеді.

Тізбекті тұйықтайды, сонда ток
жүреді.
Ток көзі, энергия көзі

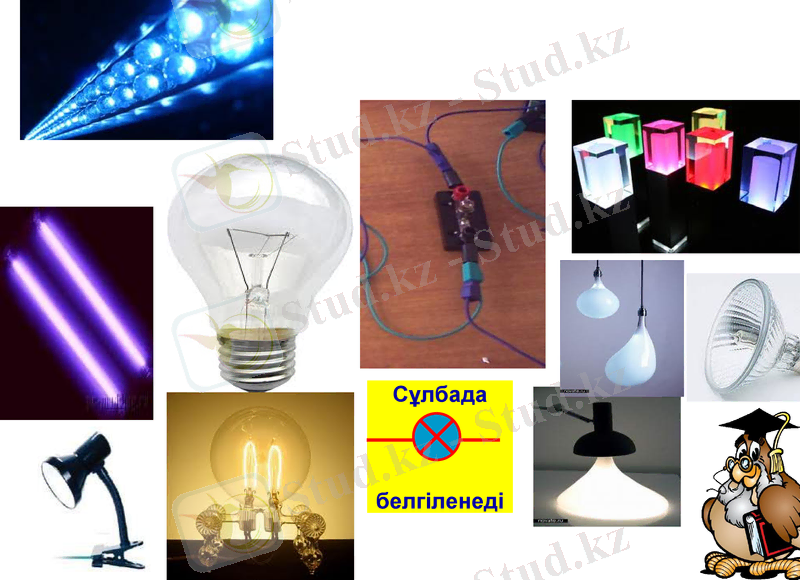

Сұлбада

белгіленеді
Сұлбада

белгіленеді

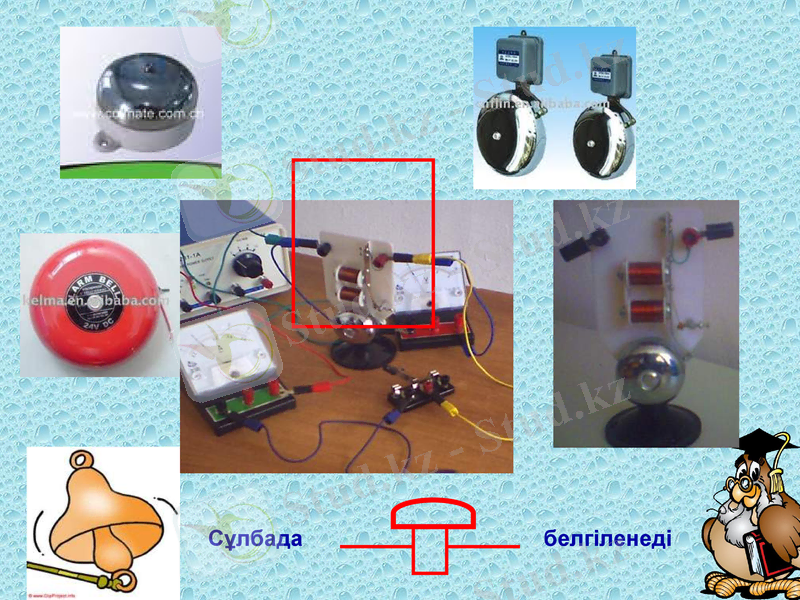

Сұлбада белгіленеді

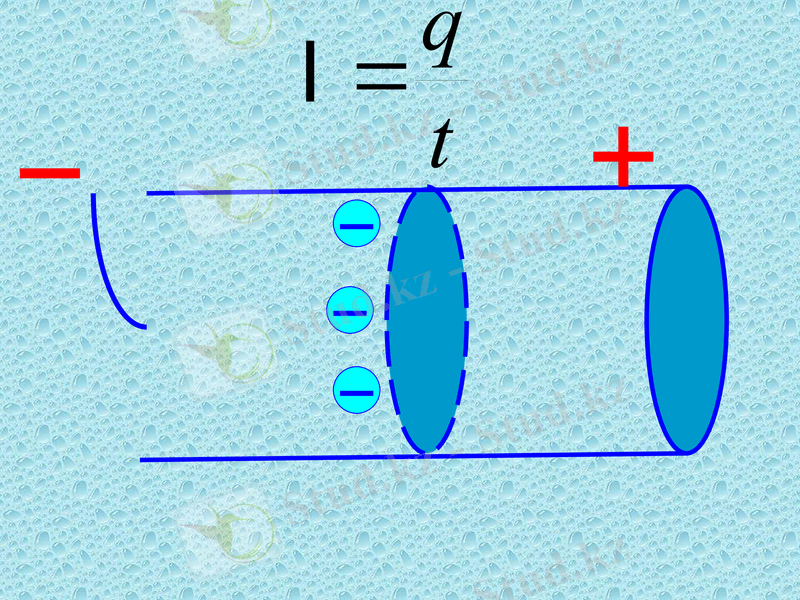

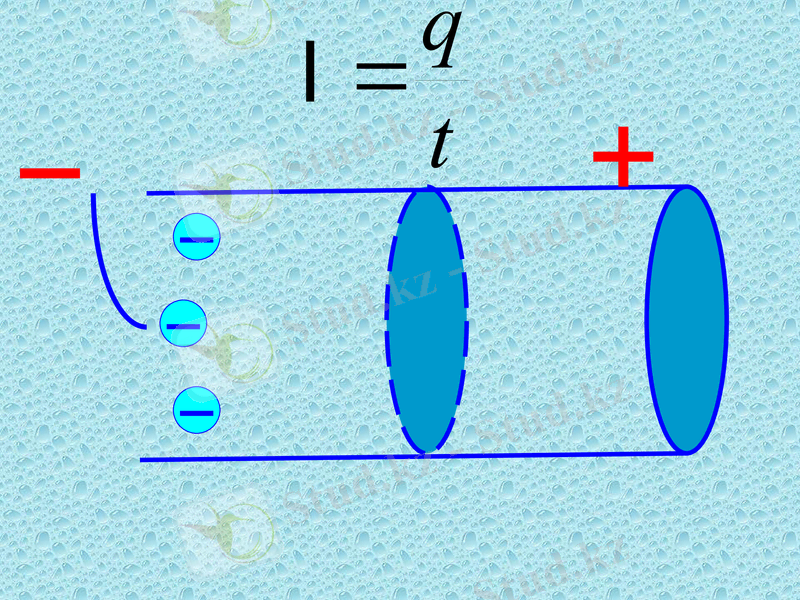

q

t
q

t
q

t

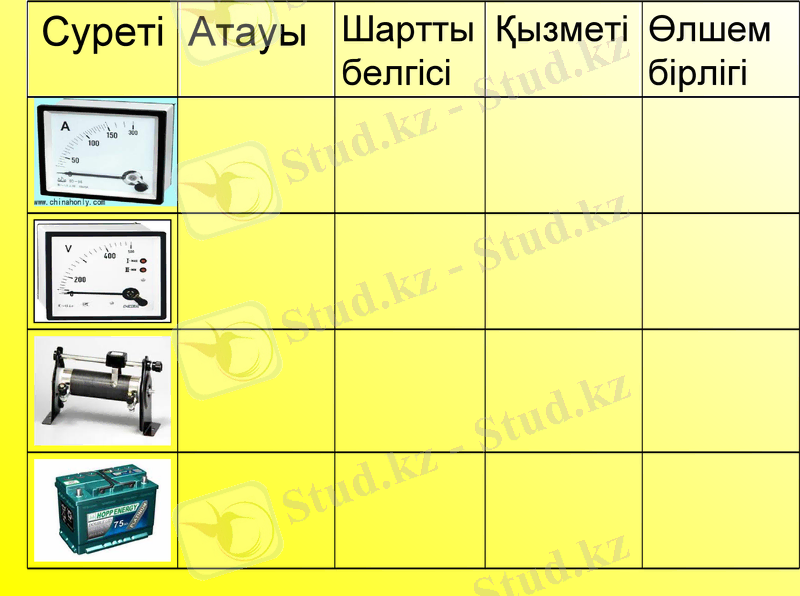

Суреті Атауы Шартты Қызметі Өлшем
белгісі бірлігі
Бейне
сұрақтар
Тізбек сұлбасын сызу
Екі топ бір-біріне тізбек
сұлбасын сызып береді.
Ал, топтар сол сызба
бойынша тізбек
құрайды.
1-топқа 2-топқа

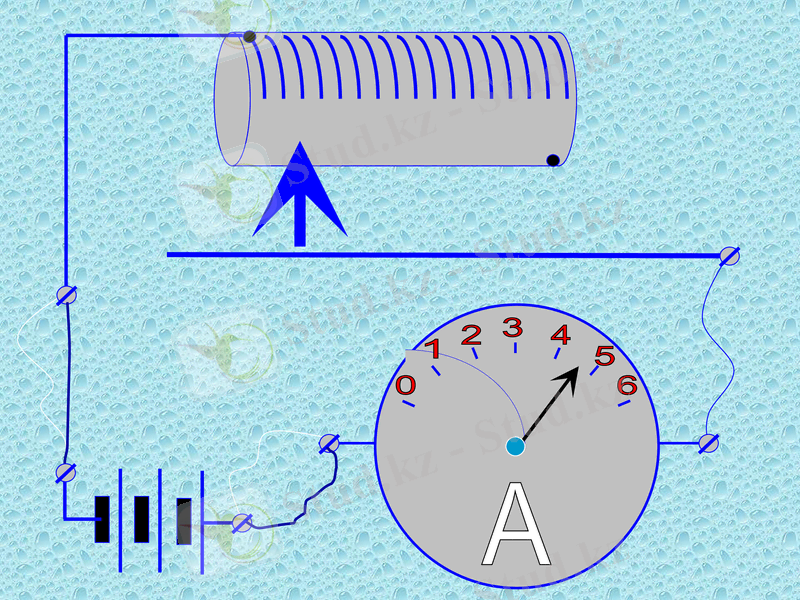

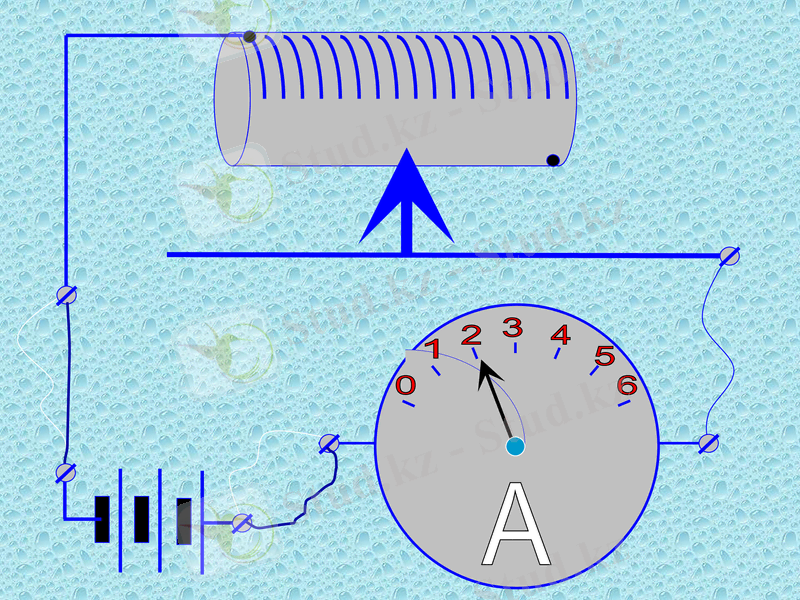

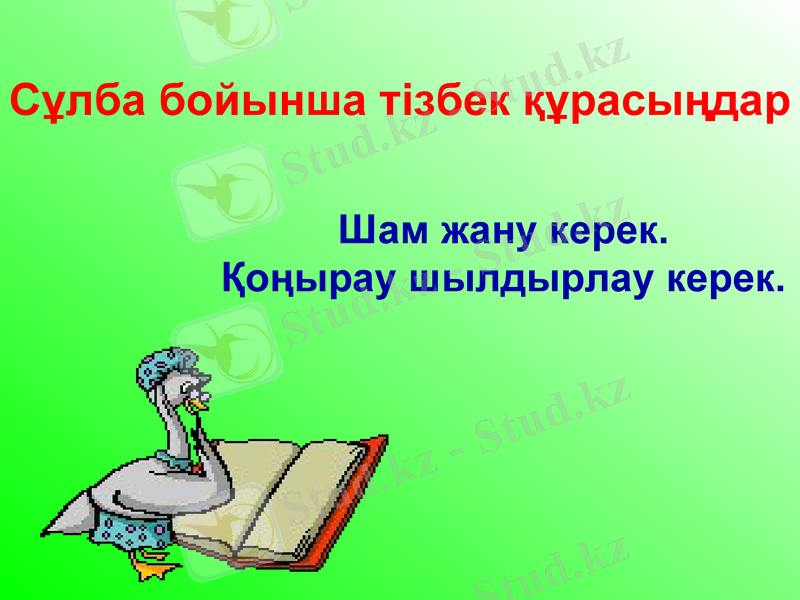

Сұлба бойынша тізбек құрасыңдар

Шам жану керек.
Қоңырау шылдырлау керек.

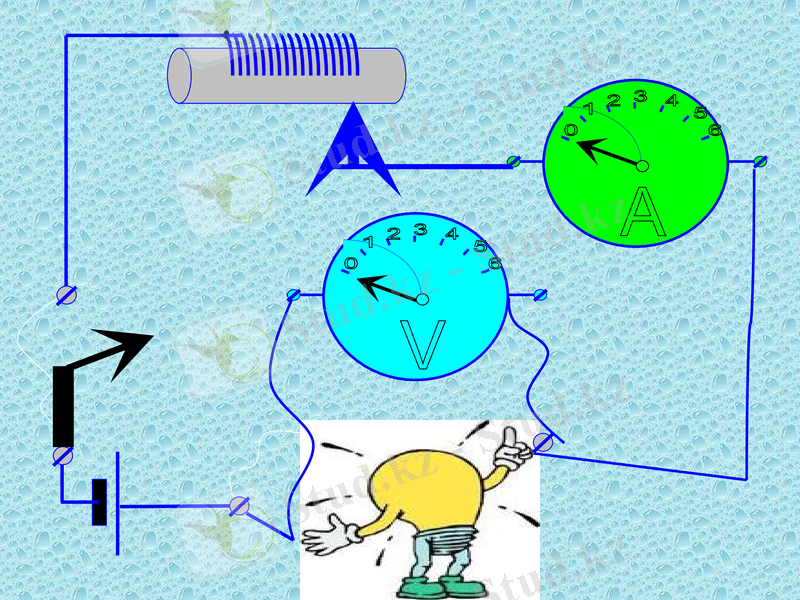

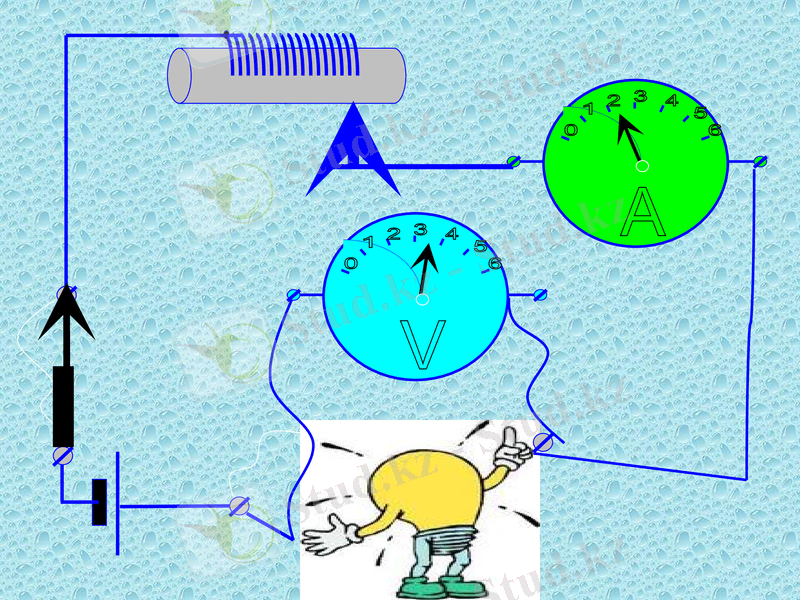

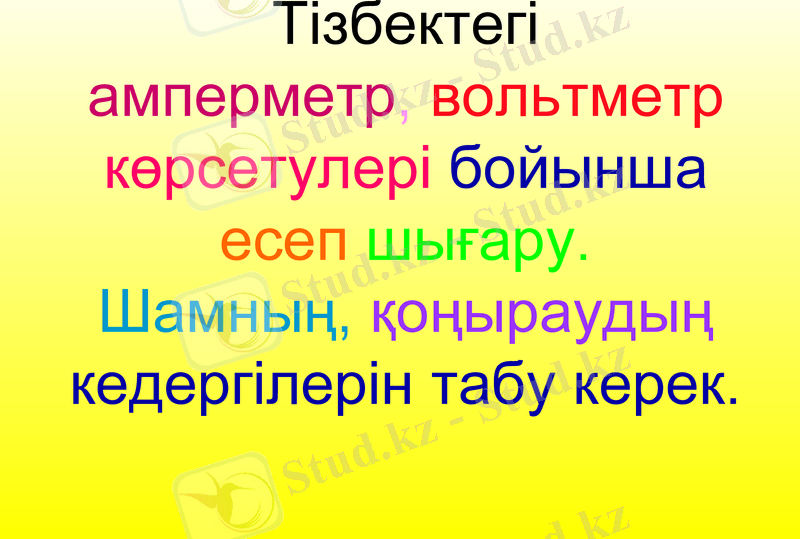

Тізбектегі
амперметр, вольтметр
көрсетулері бойынша
есеп шығару.
Шамның, қоңыраудың
кедергілерін табу керек.
Сергіту
сәті
ЖҰМБАҚТАР

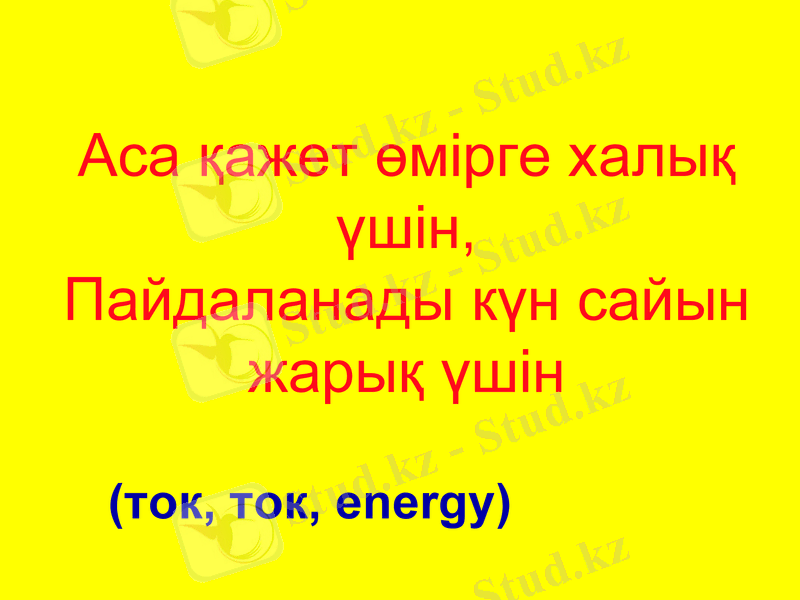

Аса қажет өмірге халық
үшін,
Пайдаланады күн сайын
жарық үшін
Аса қажет өмірге халық
үшін,
Пайдаланады күн сайын
жарық үшін

(ток, ток, energy)
Бар ма,жоқ па оны анық
білмейсің
Ол жоқ жерде өмір сүріп
жүрмейсің
Бар ма,жоқ па оны анық
білмейсің
Ол жоқ жерде өмір сүріп
жүрмейсің
(ауа, воздух, air)
Мен кіммін?
Мені білесің бе?
Андре
Ампер
Александро Вольта
Герг Симон Ом
Джеймс Прескотт
Джоуль
Мынау
үйге кіріп
көрейінші
Кім
бар?
100Вт

Мынау 200Вт
не?
100Вт
Дарылдайды
ғой
мыналар ...

1800Вт

Ал
мыналар
не екен?
750Вт
100Вт

0,1 кВт

О-о-о,
тойып
алайын ..
.
100Вт

100Вт Мынау
сөйлейді
ғой өзі!?
0,2кВт
Ух,
шаршадым
ұйықтап
алайыншы
Менімен
ойнайты
н ешкім
жоқ !!!
Кеттім
Балалар, сіздер мен
сияқты үйлеріңе
шығын әкелмеңдер.
Үйдегі ток көзіне
қосылатын
заттардың қанша
қосылып тұратынын
байқап, қанша
энергия
жұмсайтынын
есептеп көріңдер.
Тест-бақылау
Сұрақ №1

1. Тізбек бөлігінде 3 Кл заряд
орын ауыстырғанда электр
өрісі 120 Дж жұмыс атқарды.
Кернеуді тап.
А) 360 В В) 0,36 кВт С)40 В
Д) 4 кВ Е) 40 Вт
Сұрақ №2
2. Кедергіні реттеуге
арналған құрал-
А) реостат В) резистор
С)теристор
Д) транзистор Е) диод
Сұрақ №3

3. 15 секундта өткізгіштің
көлденең қимасы арқылы 120
Кл электр заряды өтеді.
Тізбектегі ток күшін табындар.
А) 1,8 кА В) 18 А С)180 мА
Д) 8 А Е) 8 Дж
Сұрақ №4
4. 24В кернеуге 1,5 А ток күшіне
есептелінген шам 10 минут жанды.
Электр тогының атқаратын
жұмысын анықтаңдар.
А) 216 кДж В) 21,6 кДж
С)216 Дж Д) 2,16 кДж Е) 3,6 кДж
Сұрақ №5
5. Кернеуі 220В ток көзіне электр
шамы қосылған. Шамнан өтетін
ток күші 0,3А-ге тең, оның 20с
ішіндегі жұмысын анықтаңыз
А) 1320 Дж В) 396 Дж С)66 Дж
Д) 4400 Дж Е) 6200 Дж
Сұрақ №5
6. Кернеудің өлшем
бірлігі-
А) Ватт В) Ом
С)Вольт Д) Ампер
Е) Джоуль
Сұрақ №7
7. Ток күшінің өлшем
бірлігі-
А) Ватт В) Ампер
С)Вольт Д) Ом
Е) Джоуль
Сұрақ №8
8. Кедергілері 6 және 3 Ом
өткізгіштер паралель
қосылған. Өткізгіштің жалпы
кедергісі-
А) 0,5 Ом В) 2 Ом С)9 Ом
Д) 18 Ом Е) 3 Ом
Сұрақ №9
9. 100 В кернеуге және 0,5 А
ток күшіне есептелген электр
шамының қуатын анықта.
А) 50 Вт В) 200 Вт
С) 0,005 Вт Д) 500 Вт
Е) 5 кВт
Сұрақ №10
10. Кернеуі 10 В электр доғасы
ток көзіне қосылған. Электр
доғасы 20 А ток күшін
тұтынады. Электр доғасының
қуатын анықтаңдар.
А) 200 Вт В) 2 Вт С) 0,5 Вт Д)
2 Дж Е) 200 Дж
Тест жауаптары:
1 сұрақ – С 6 сұрақ – С
2 сұрақ – А 7 сұрақ – В
3 сұрақ – Д 8 сұрақ – В
4 сұрақ – В 9 сұрақ – А
5 сұрақ – А 10 сұрақ - А
1 Әлімжан Әсем
2 Әмірхан Ақбота
3 Ғалымжан Амандос
4 Ержан Жаннұр
5 Ержігіт Гүлдана
6 Жақсымбеков Ерболат
7 Қайыркен Бағдат
8 Құлет Мәди-Маулен
9 Мұқат Жібек
10 Нариман Наргиз
11 Самат Ақжол
12 Сәрсекей Гүлден
13 Сейілхан Аида
14 Сүлеймен Данагүл
15 Тойшыбек Роза
16 Тыныштық Диана
Көңіл қойып
тыңдағандарыңызға
рахмет!
