Логикалық операциялар


Slide 1

Логикалық операциялар

Slide 2

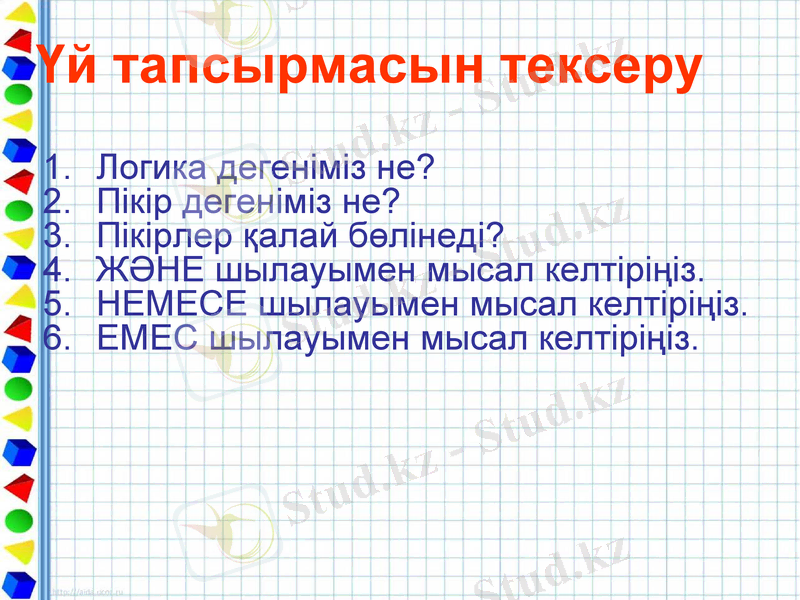

Үй тапсырмасын тексеру

Логика дегеніміз не?

Пікір дегеніміз не?

Пікірлер қалай бөлінеді?

ЖӘНЕ шылауымен мысал келтіріңіз.

НЕМЕСЕ шылауымен мысал келтіріңіз.

ЕМЕС шылауымен мысал келтіріңіз.

Slide 3

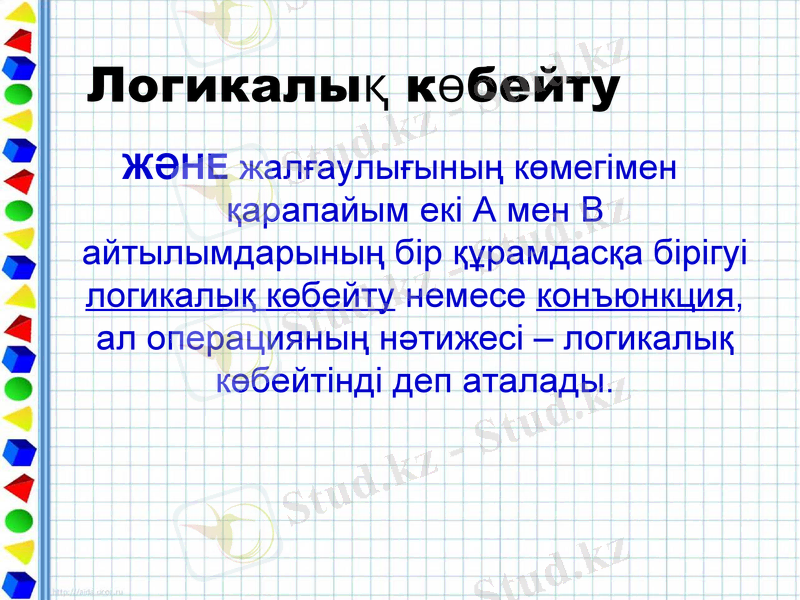

Логикалық көбейту

ЖӘНЕ жалғаулығының көмегімен қарапайым екі А мен В айтылымдарының бір құрамдасқа бірігуі логикалық көбейту немесе конъюнкция, ал операцияның нәтижесі - логикалық көбейтінді деп аталады.

Slide 4

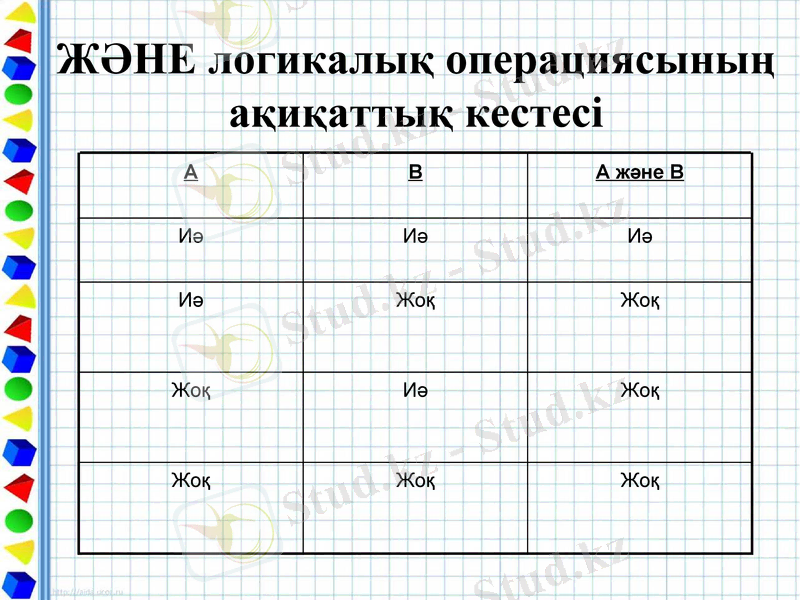

ЖӘНЕ логикалық операциясының ақиқаттық кестесі

А

В

А және В

Иә

Иә

Иә

Иә

Жоқ

Жоқ

Жоқ

Иә

Жоқ

Жоқ

Жоқ

Жоқ

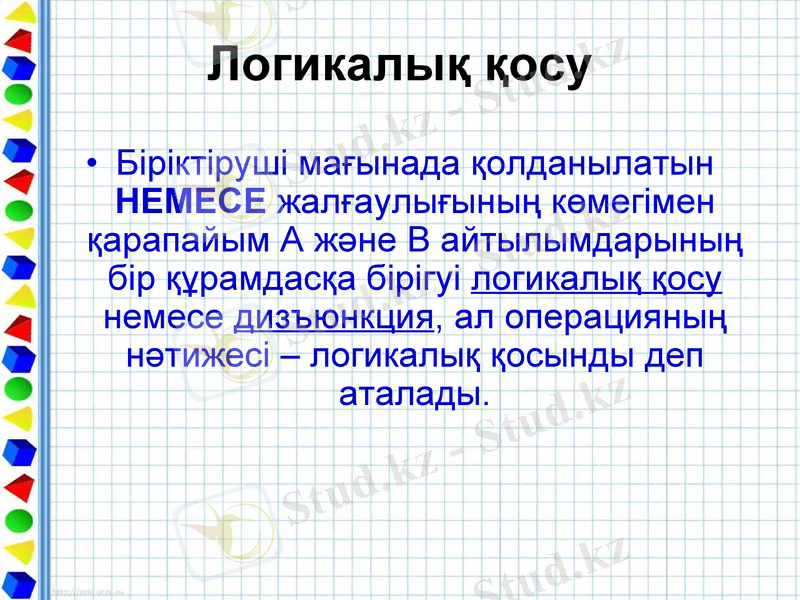

Slide 5

Логикалық қосу

Біріктіруші мағынада қолданылатын НЕМЕСЕ жалғаулығының көмегімен қарапайым А және В айтылымдарының бір құрамдасқа бірігуі логикалық қосу немесе дизъюнкция, ал операцияның нәтижесі - логикалық қосынды деп аталады.

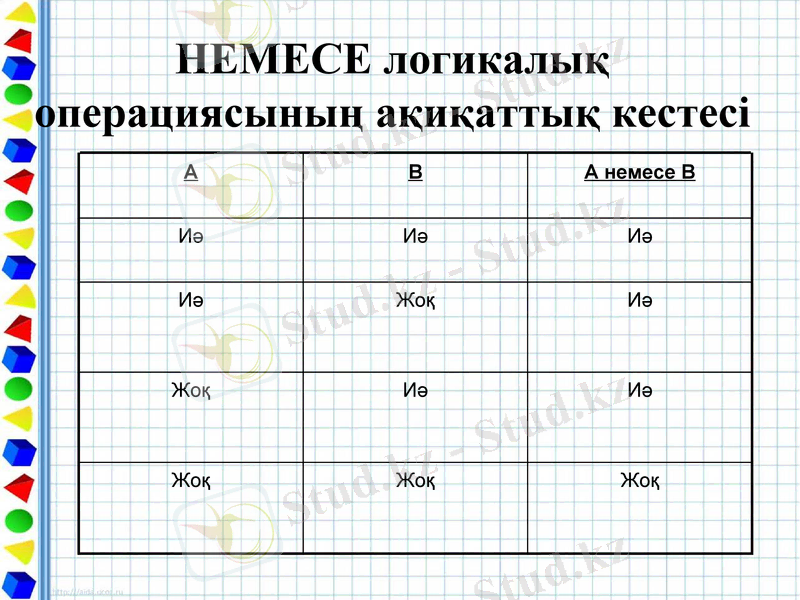

Slide 6

НЕМЕСЕ логикалық операциясының ақиқаттық кестесі

А

В

А немесе В

Иә

Иә

Иә

Иә

Жоқ

Иә

Жоқ

Иә

Иә

Жоқ

Жоқ

Жоқ

Slide 7

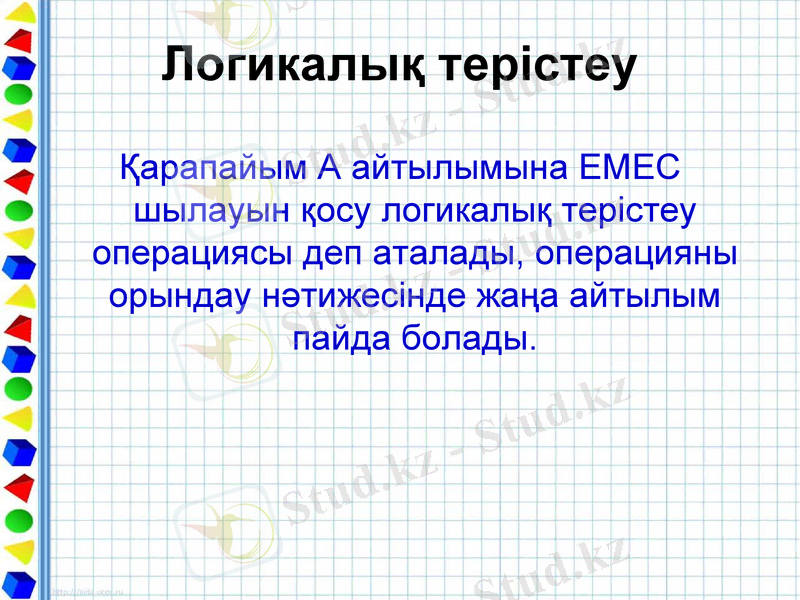

Логикалық терістеу

Қарапайым А айтылымына ЕМЕС шылауын қосу логикалық терістеу операциясы деп аталады, операцияны орындау нәтижесінде жаңа айтылым пайда болады.

Slide 8

ЕМЕС логикалық операциясының ақиқаттық кестесі

А

А

Иә

Жоқ

Жоқ

Иә

Slide 9

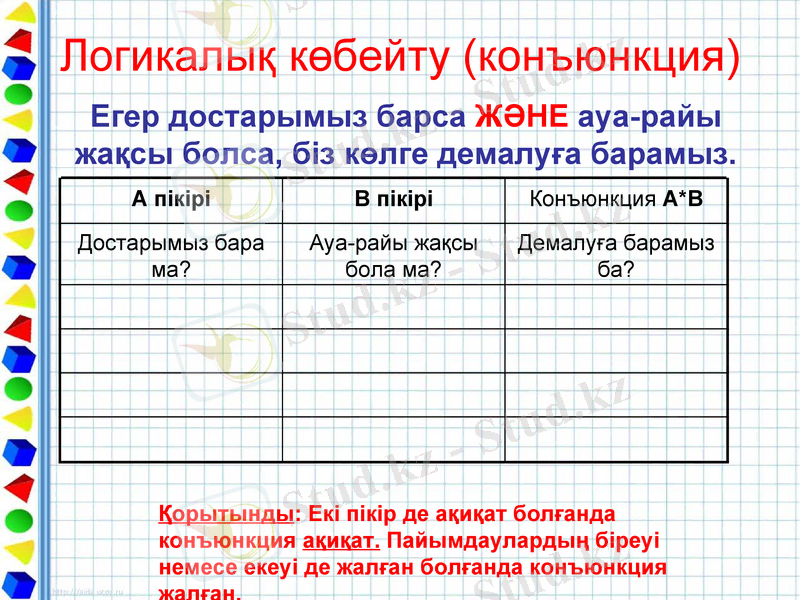

Логикалық көбейту (конъюнкция)

Егер достарымыз барса ЖӘНЕ ауа-райы жақсы болса, біз көлге демалуға барамыз.

А пікірі

В пікірі

Конъюнкция А*В

Достарымыз бара ма?

Ауа-райы жақсы бола ма?

Демалуға барамыз ба?

Қорытынды: Екі пікір де ақиқат болғанда конъюнкция ақиқат. Пайымдаулардың біреуі немесе екеуі де жалған болғанда конъюнкция жалған.

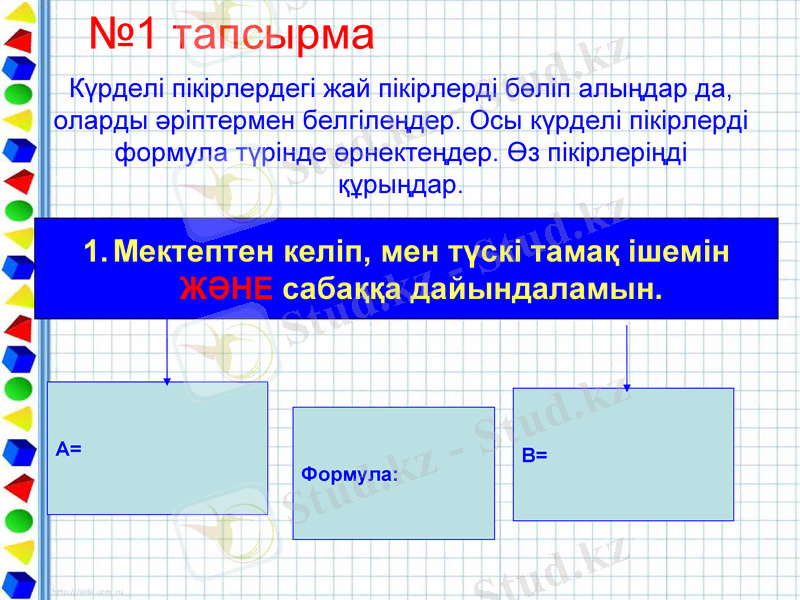

Slide 10

№1 тапсырма

Күрделі пікірлердегі жай пікірлерді бөліп алыңдар да, оларды әріптермен белгілеңдер. Осы күрделі пікірлерді формула түрінде өрнектеңдер. Өз пікірлеріңді құрыңдар.

Мектептен келіп, мен түскі тамақ ішемін

ЖӘНЕ сабаққа дайындаламын.

А=

В=

Формула:

Slide 11

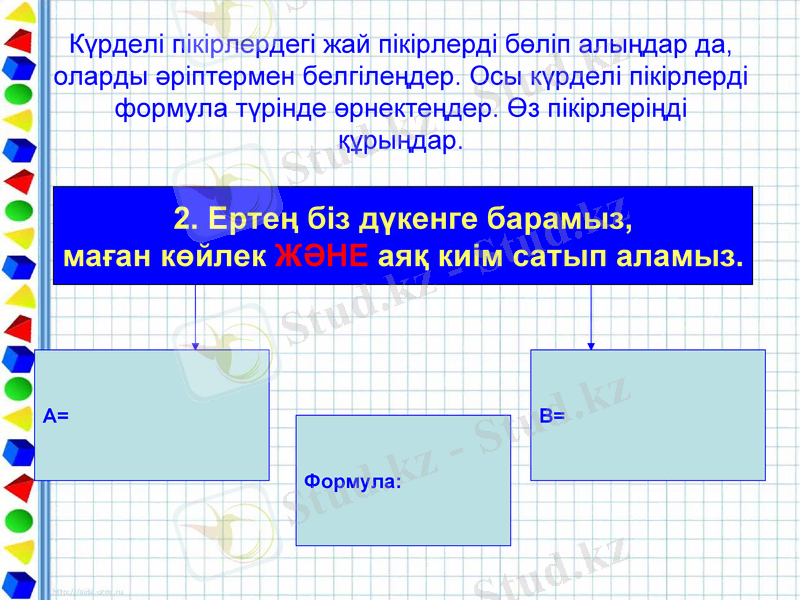

2. Ертең біз дүкенге барамыз,

маған көйлек ЖӘНЕ аяқ киім сатып аламыз.

А=

В=

Формула:

Күрделі пікірлердегі жай пікірлерді бөліп алыңдар да, оларды әріптермен белгілеңдер. Осы күрделі пікірлерді формула түрінде өрнектеңдер. Өз пікірлеріңді құрыңдар.

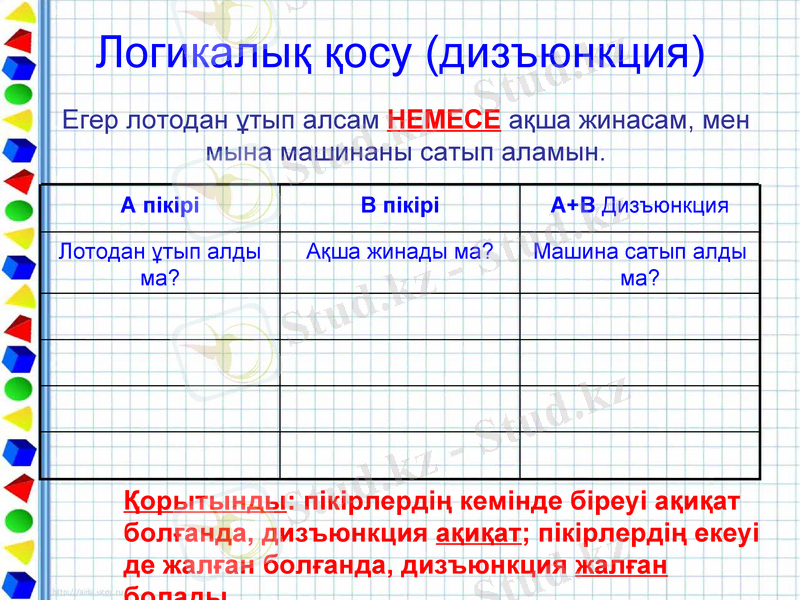

Slide 12

Логикалық қосу (дизъюнкция)

А пікірі

В пікірі

А+В Дизъюнкция

Лотодан ұтып алды ма?

Ақша жинады ма?

Машина сатып алды ма?

Егер лотодан ұтып алсам НЕМЕСЕ ақша жинасам, мен мына машинаны сатып аламын.

Қорытынды: пікірлердің кемінде біреуі ақиқат болғанда, дизъюнкция ақиқат; пікірлердің екеуі де жалған болғанда, дизъюнкция жалған болады.

Slide 13

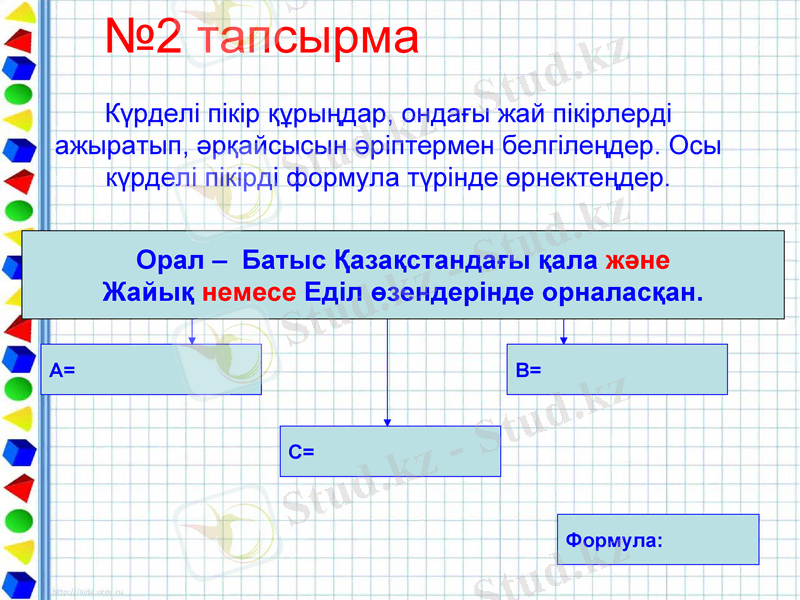

№2 тапсырма

Күрделі пікір құрыңдар, ондағы жай пікірлерді ажыратып, әрқайсысын әріптермен белгілеңдер. Осы күрделі пікірді формула түрінде өрнектеңдер.

Орал - Батыс Қазақстандағы қала және

Жайық немесе Еділ өзендерінде орналасқан.

А=

В=

Формула:

С=

Slide 14

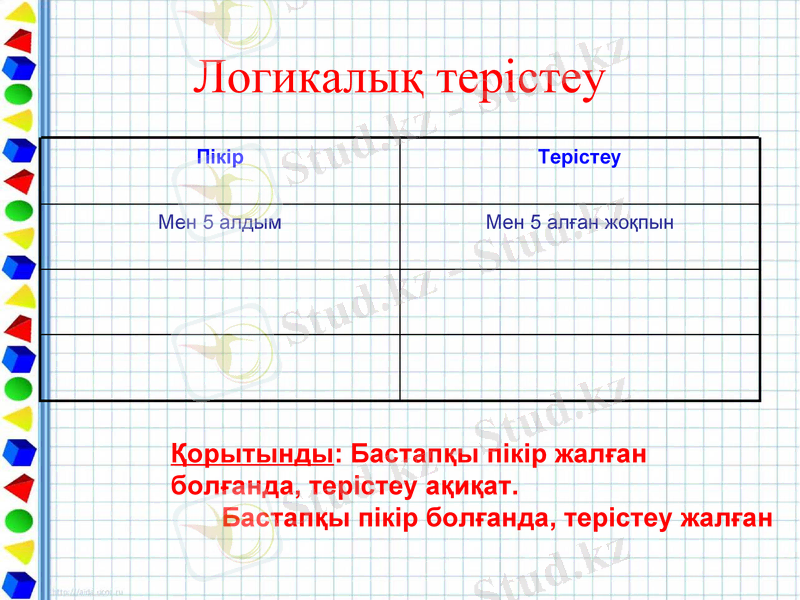

Логикалық терістеу

Пікір

Терістеу

Мен 5 алдым

Мен 5 алған жоқпын

Қорытынды: Бастапқы пікір жалған болғанда, терістеу ақиқат.

Бастапқы пікір болғанда, терістеу жалған

Slide 15

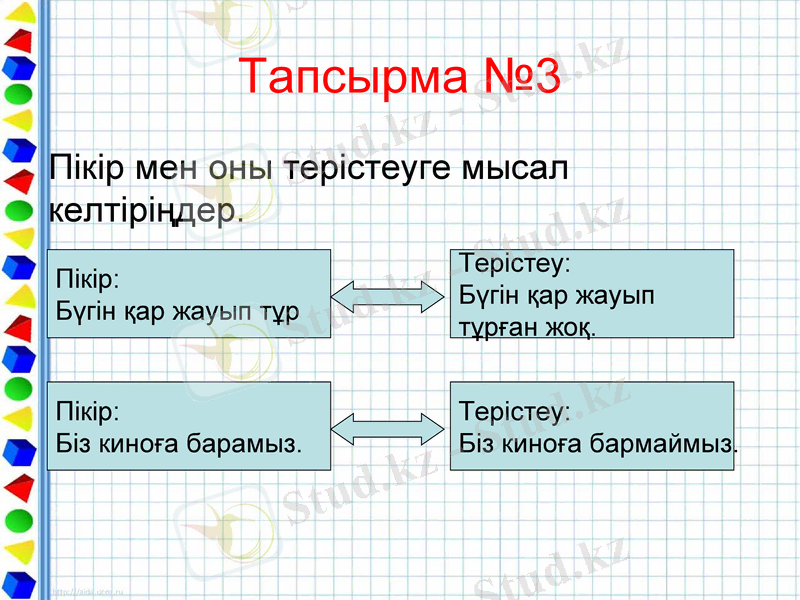

Тапсырма №3

Пікір мен оны терістеуге мысал келтіріңдер.

Пікір:

Бүгін қар жауып тұр

Терістеу:

Бүгін қар жауып

тұрған жоқ.

Пікір:

Біз киноға барамыз.

Терістеу:

Біз киноға бармаймыз.

Slide 16

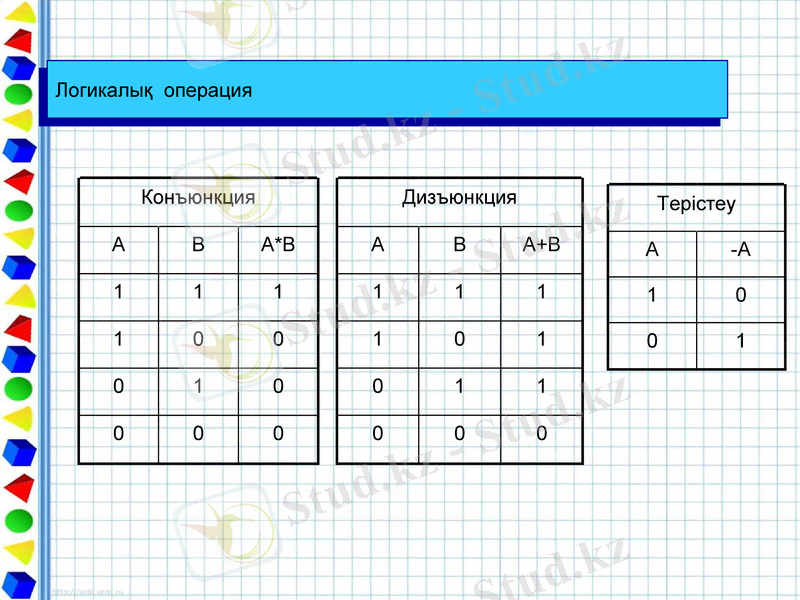

Конъюнкция

А

В

А*В

1

1

1

1

0

0

0

1

0

0

0

0

Дизъюнкция

А

В

А+В

1

1

1

1

0

1

0

1

1

0

0

0

Терістеу

А

1

0

0

1

Логикалық операция

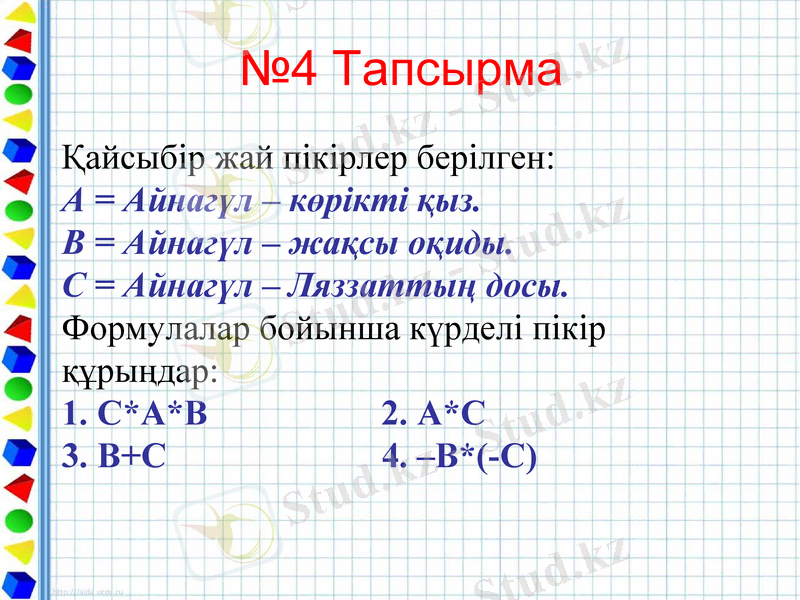

Slide 17

№4 Тапсырма

Қайсыбір жай пікірлер берілген:

А = Айнагүл - көрікті қыз.

В = Айнагүл - жақсы оқиды.

С = Айнагүл - Ляззаттың досы.

Формулалар бойынша күрделі пікір құрыңдар:

1. С*А*В 2. А*С

3. В+С 4. -В*(-С)

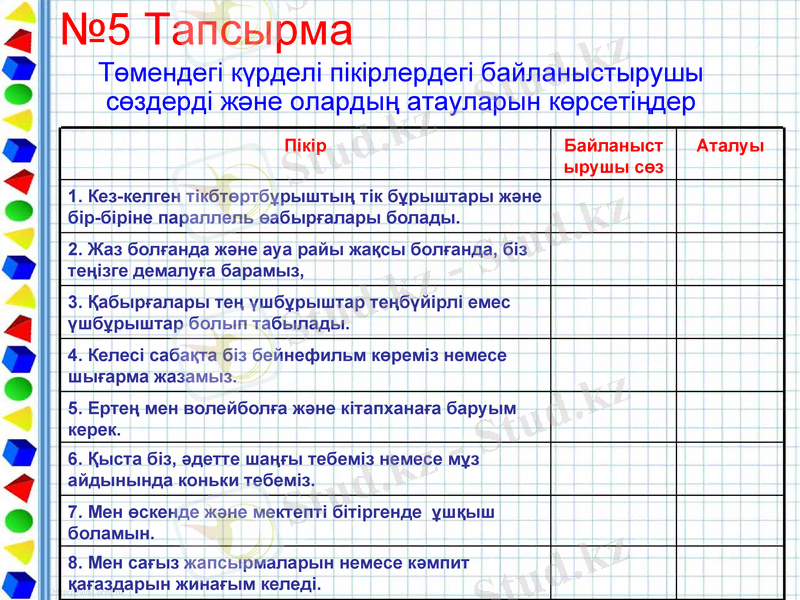

Slide 18

№5 Тапсырма

Төмендегі күрделі пікірлердегі байланыстырушы сөздерді және олардың атауларын көрсетіңдер

Пікір

Байланыстырушы сөз

Аталуы

1. Кез-келген тікбтөртбұрыштың тік бұрыштары және бір-біріне параллель өабырғалары болады.

2. Жаз болғанда және ауа райы жақсы болғанда, біз теңізге демалуға барамыз,

3. Қабырғалары тең үшбұрыштар теңбүйірлі емес үшбұрыштар болып табылады.

4. Келесі сабақта біз бейнефильм көреміз немесе шығарма жазамыз.

5. Ертең мен волейболға және кітапханаға баруым керек.

6. Қыста біз, әдетте шаңғы тебеміз немесе мұз айдынында коньки тебеміз.

7. Мен өскенде және мектепті бітіргенде ұшқыш боламын.

8. Мен сағыз жапсырмаларын немесе кәмпит қағаздарын жинағым келеді.

Slide 19

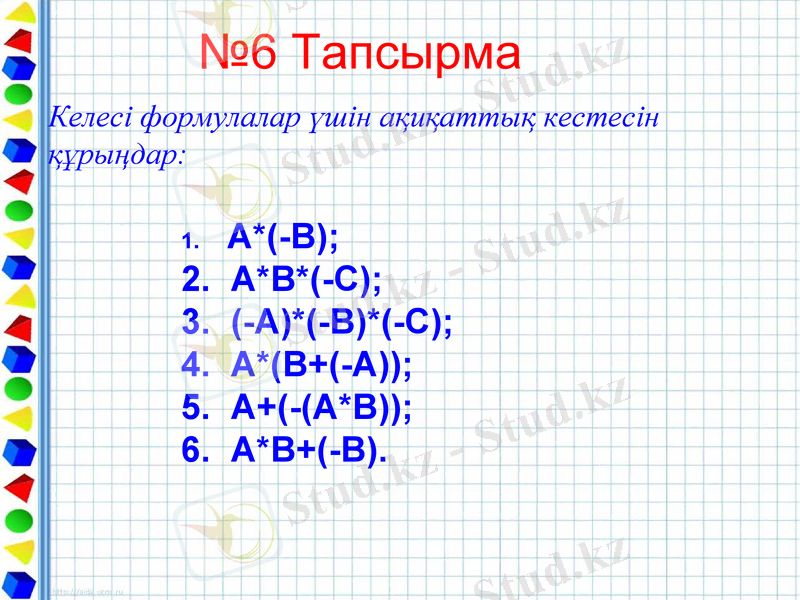

№6 Тапсырма

Келесі формулалар үшін ақиқаттық кестесін құрыңдар:

А*(-В) ;

А*В*(-С) ;

(-А) *(-В) *(-С) ;

А*(В+(-А) ) ;

А+(-(А*В) ) ;

А*В+(-В) .

Slide 20

А * (-В)

А

В

А*(-В)

1

1

1

0

0

1

0

0

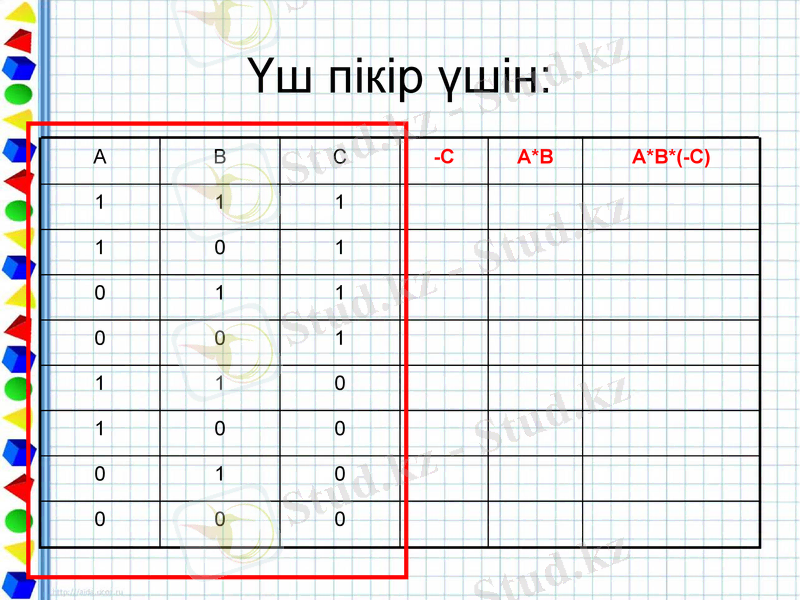

Slide 21

Үш пікір үшін:

А

В

С

А*В

А*В*(-С)

1

1

1

1

0

1

0

1

1

0

0

1

1

1

0

1

0

0

0

1

0

0

0

0
