Суреті Атауы Шартты Қызметі Өлшем белгісі бірлігі


Slide 1 Slide 2

Кривинка орта мектебі

Бесқарағай ауданы

Шығыс Қазақстан облысы

Физика пәнінің мұғалімі: Алимбаева Т.

Slide 3

9 “А” сыныбындағы

Физика пәнінің сабағына

қош келдіңіздер.

Сабақтың тақырыбы:

"Меншікті кедергі.

Кедергінің температураға

тәуелділігі "

Slide 4

жақсы

Бүгінгі сабаққа дайындығымыз қандай?

Тамаша

Жақсы

Орташа

Slide 5

Мақсаты:

Оқушыларға меншікті

кедергі және оның қандай

шамаларға тәуелділігі мен

өлшем бірлігі туралы

түсінік беру

Оқушыларды өз бетімен

ой қорытындыларын

жасай білуге

дағдыландыру.

Жауапкершілікке,

тиянақтылыққа,

Еңбекқорлыққа

тәрбиелеу.

Slide 6

1

5

4

6

2

3

7

8

Slide 7

5

6

7

8

2

3

4

1

Slide 8

№1. Шартты белгілер бойынша схемадан құралдарды атау

Slide 9

№2 График бойынша өткізгіш кедергісінің мәнін табыңыз?

I, A

10

200 U, B

Slide 10

1. Көлденең қимасының ауданы 0, 1 мм², ал ұзындығы 1 м күміс сымның кедергісі қандай болады? ρ=0, 015 Ом·мм²/м. Егер осы сым арқылы 1, 5 А ток өтсе, өткізгіш ұштарындағы кернеу қандай?

Берілгені :

Slide 11

2) Көлденең қимасының ауданы 2 мм², ұзындығы 5 м никель сымның кедергісі неге тең? Егер кернеу 3, 2 В болса, онда оның бойымен қандай ток өтеді? ρ=0, 4 Ом·мм²/м.

Берілгені :

Slide 12

“Бос орынды толтыр”

формулаларды қайталайық

Slide 13

Суреті

Атауы

Шартты белгісі

Қызметі

Өлшем бірлігі

Slide 14

Атауы

Ток күші

Кернеу

Э. Қ. Күші

Ом заңы

Кедергі

Шартты белгісі

Формуласы

Өлшем бірлігі

Slide 15

Қорытындылау

Slide 16

Ғалымдардың

аты - жөні

Туған жылы

Ашқан жаңалығы

1.

Георг Симон

Ом

1787 - 1854

Көрнекті неміс физигі, мектеп мұғалімі болып қызмет еткен. Ол тізбектің бөлігі үшін ток күшінің кернеуге тәуелділік заңын, сондай - ақ тұйық тізбектегі ток күшін анықтайтын заңды ашты. Ом кедергінің өткізгіш ұзындығына және көлденең қимасына тәуелділігін ашты

2.

Вольта Алессандро

1745 - 1827

Итальян физигі, электр тогы туралы ілімнің негізін қалаушылардың бірі. Вольта бірінші гальвани элементін жасап, электр тогы туралы ғылымға алғаш жол ашты.

3.

Ампер

Андре Мари

1775 - 1836

Француз физигі және математигі. Ол электрлік және магниттік құбылыстар арасындағы байланыстар туралы алғаш теорияны жасады. Ампер магнитизм табиғаты жөнінде гипотезаны ұсынды. Физикаға электр тогы деген ұғымды енгізді.

Slide 17

Өткізгіш кедергісі оның l ұзындығына тура пропорционал, S көлденең қимасының ауданына кері пропорционал және оның жасалған материалына тәуелді болады.

өткізгіштің затына және оның күйіне,

температурасына тәуелді шама. Бұл

шама өткізгіштің меншікті кедергісі

деп аталады. ХБ жүйесінде меншікті

кедергінің өлшем бірлігі 1Ом· м

Slide 18

Тізбек бөлігіндегі ток күші-осы бөліктің ұштарындағы кернеуге тура пропорционалда, өткізгіштің кедергісіне кері пропорционал.

Slide 19

§ 39, 40 Меншікті

кедергі.

Кедергінің

температураға

тәуелділігі.

Slide 20 Slide 21

Электр тогы дегеніміз не?

Slide 22

Еркін электр зарядтарын тасымалдаушылар-дың реттелген қозғалысы

Slide 23

Ток күші деп нені айтады және формуласы қандай?

Slide 24

Өткізгіштің көлденең қимасы арқылы қандай да бір уақыт аралығында тасымалданатын электр мөлшерінің сол уақыт аралығына қатынасы

Slide 25

Электр кернеуі деп нені айтады және формуласы қандай?

Slide 26

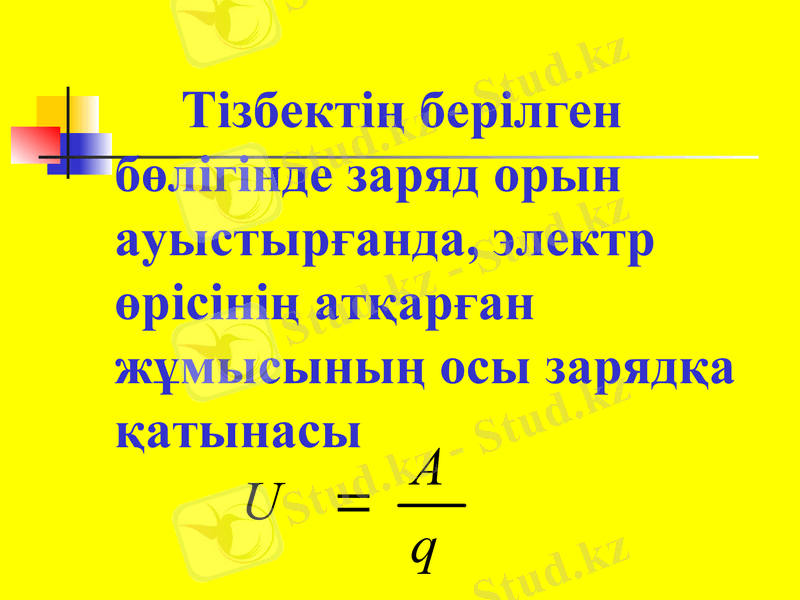

Тізбектің берілген бөлігінде заряд орын ауыстырғанда, электр өрісінің атқарған жұмысының осы зарядқа қатынасы

Slide 27

Өткізгіш ұштарындағы кернеуді қандай құралмен өлшейді және ол тізбекке қалай қосылады?

Slide 28

Вольтметр. Ол тізбекке параллель қосылады.

Slide 29

Тізбектің бөлігі үшін Ом заңы қалай тұжырымдалады?

Slide 30

Тізбектің бөлігіндегі ток күші осы бөліктің ұштарындағы кернеуге тура пропорционал, ал өткізгіштің кедергісіне кері пропорционал

Slide 31

Электр тогының қандай әрекеттері бар?

Slide 32

1. Жылулық

2. Химиалық

3. Магниттік

4. Физиологиялық

Slide 33

Электр қозғаушы күші қалай белгіленеді? Өлшем бірлігі қандай?

Slide 34

ε әрпімен белгіленеді. Өлшем бірлігі 1Вольт (В)

Slide 35

Кедергі қалай белгіленеді? Өлшем бірлігі қандай?

Slide 36

Кедергі R әрпімен белгіленеді. Өлшем бірлігі 1 Ом

Slide 37

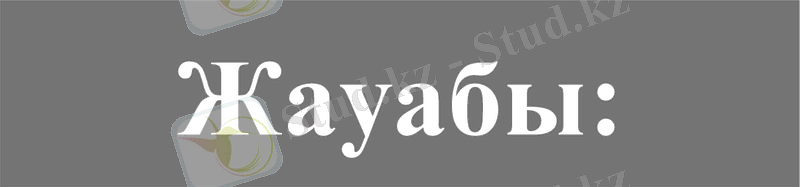

Жауабы:

Вольтметр кернеуі өлшенетін

өткізгішке қалай

қосылады

Slide 38

Параллель

Slide 39

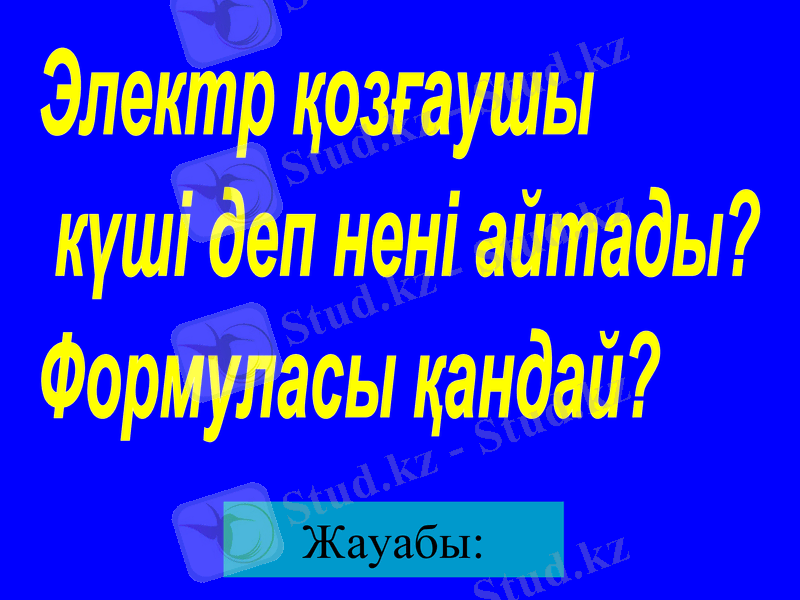

Жауабы:

Электр қозғаушы

күші деп нені айтады?

Формуласы қандай?

Slide 40

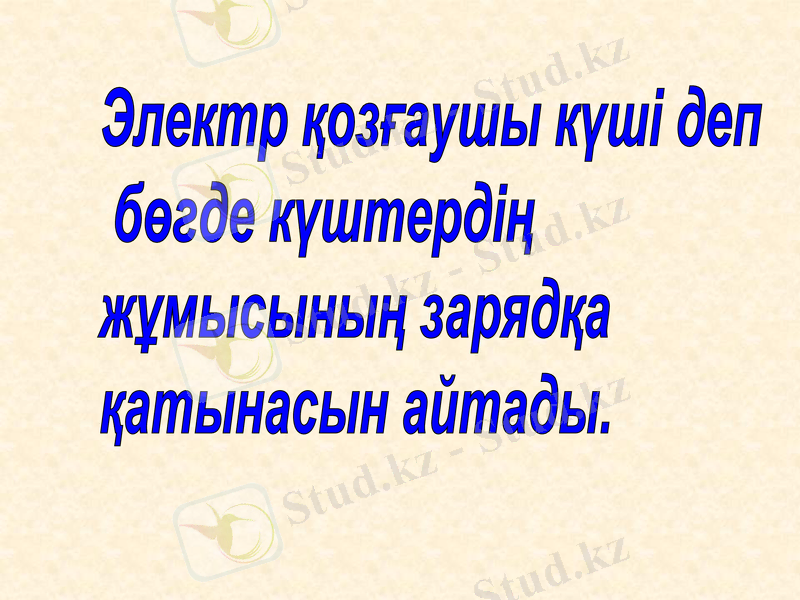

Электр қозғаушы күші деп

бөгде күштердің

жұмысының зарядқа

қатынасын айтады.

Slide 41

Жауабы:

Ом заңының формуласынан

кернеуді қалай

анықтауға болады?

Slide 42

U=IR

Slide 43

Жауабы:

Өткізгіштегі ток күші

заряд жылдамдығына

тәуелді ме?

Slide 44

Ия

Slide 45

Жауабы:

Ом заңының формуласынан

кедергіні қалай

анықтауға болады?

Slide 46 Slide 47

Жауабы:

1 мА-де қанша

А бар?

Slide 48

0, 001 А немесе

Slide 49

Жауабы:

Ток күші қалай

белгіленеді?

Өлшем бірлігіне

нені қабылдайды?

Slide 50

І әрпімен белгіленеді.

Өлшем бірлігі-1 Ампер

Жауабы:

Амперметр

тізбекке қалай

жалғанады

Тізбектей
