Тармақталған алгоритмдер: блок-схемалар және Pascal тіліндегі практикалық мысалдар

ТАРАУ-3 Тармақталған алгоритмдер

Тармақталу командасы

Батыс Қазақстан облысы

Теректі ауданы

Подстепный қазақ орта мектебінің информатика мұғалімі Айткалиева Баян Сабырғалиқызы

Ақшам болса дүкенге барамын, немесе бармаймын

Ақшам болса және күн ашық болса . . .

Ақшам болса дүкенге барамын, немесе бармаймын

Ақшам болса және күн ашық болса . . .

егер егер

онда онда

әйтпесе бітті

бітті

If then else If then

Жай шарт =, <=-кіші немесе тең, >=-үлкен немесе тең, <, >, <>-тең емес

Құрама шарт Логикалық операциялар қолданылады

Шамалар арасындағы қатысты көрсететін қызметші сөздер

және - аnd, немесе- or, емес-not

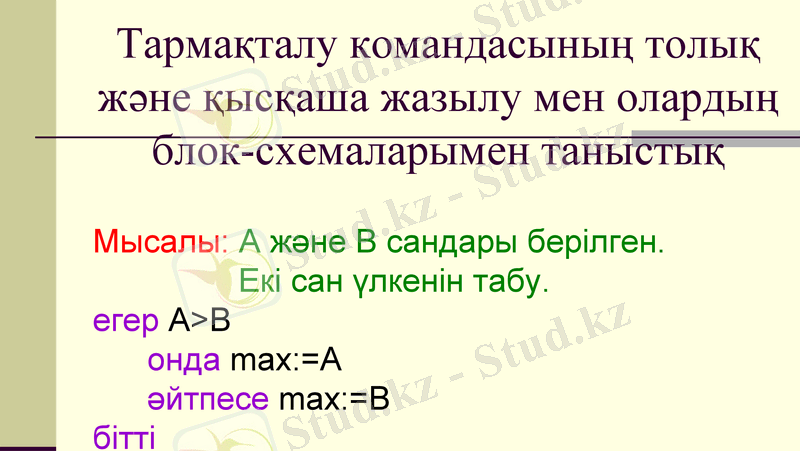

Тармақталу командасының толық және қысқаша жазылу мен олардың блок-схемаларымен таныстық

Мысалы: А және В сандары берілген.

Екі сан үлкенін табу.

егер А>В

онда max:=A

әйтпесе max:=B

бітті

Блок-схема

Басы

A>B

A, B

max:=A

max:=B

соңы

иә

жоқ

А=3, В=-5

3>- 5 иә

Max=3

А=7, В=12

4>12 жок

Max=12

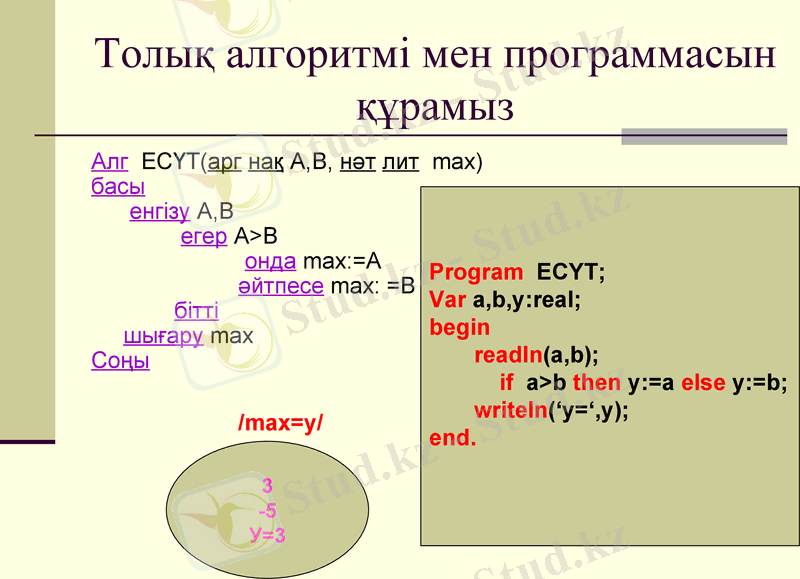

Толық алгоритмі мен программасын құрамыз

Алг ЕСҮТ(арг нақ А, В, нәт лит max)

басы

енгізу А, В

егер А>B

онда max:=A

әйтпесе max: =В

бітті

шығару max

Соңы

/max=y/

Program ECYT;

Var a, b, y:real;

begin

readln(a, b) ;

if a>b then y:=a else y:=b;

writeln(‘y=‘, y) ;

end.

-5

У=3

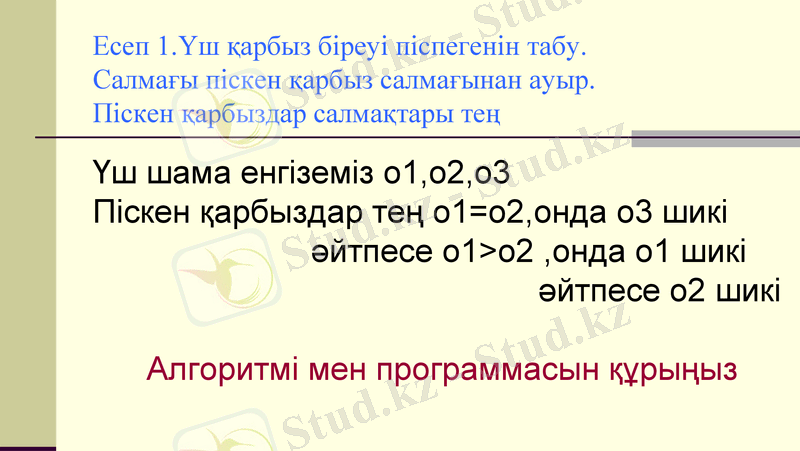

Есеп 1. Үш қарбыз біреуі піспегенін табу. Салмағы піскен қарбыз салмағынан ауыр. Піскен қарбыздар салмақтары тең

Үш шама енгіземіз о1, о2, о3

Піскен қарбыздар тең о1=о2, онда о3 шикі

әйтпесе о1>о2, онда о1 шикі

әйтпесе о2 шикі

Алгоритмі мен программасын құрыңыз

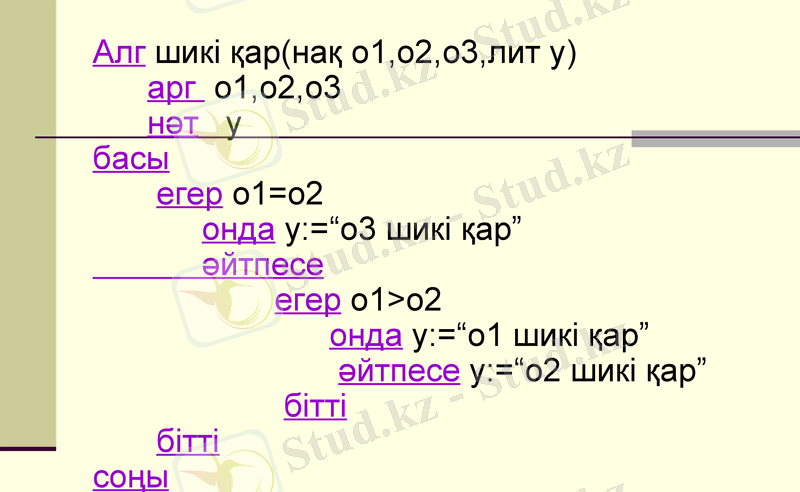

Алг шикі қар(нақ о1, о2, о3, лит у)

арг о1, о2, о3

нәт у

басы

егер о1=о2

онда у:=“о3 шикі қар”

әйтпесе

егер о1>о2

онда у:=“о1 шикі қар”

әйтпесе у:=“о2 шикі қар”

бітті

соңы

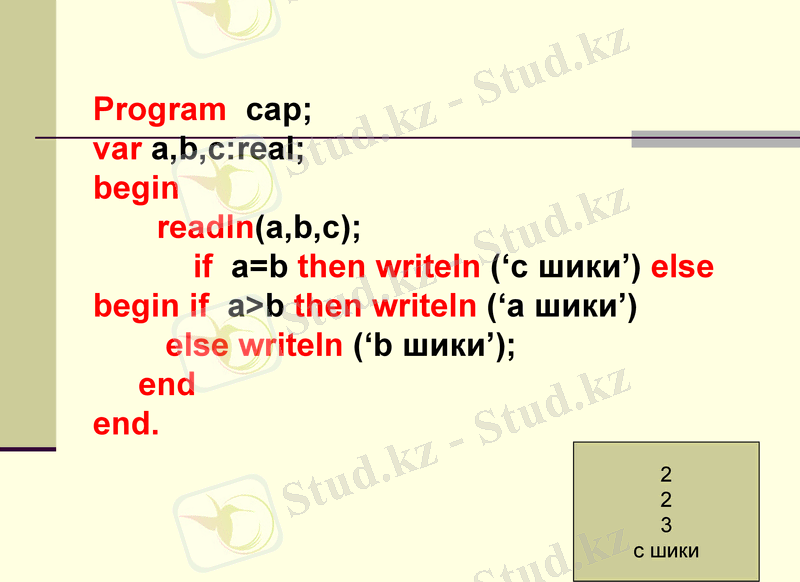

Program cар;

var a, b, с:real;

begin

readln(a, b, c) ;

if a=b then writeln (‘c шики’) else

begin if a>b then writeln (‘a шики’)

else writeln (‘b шики’) ;

end

end.

с шики

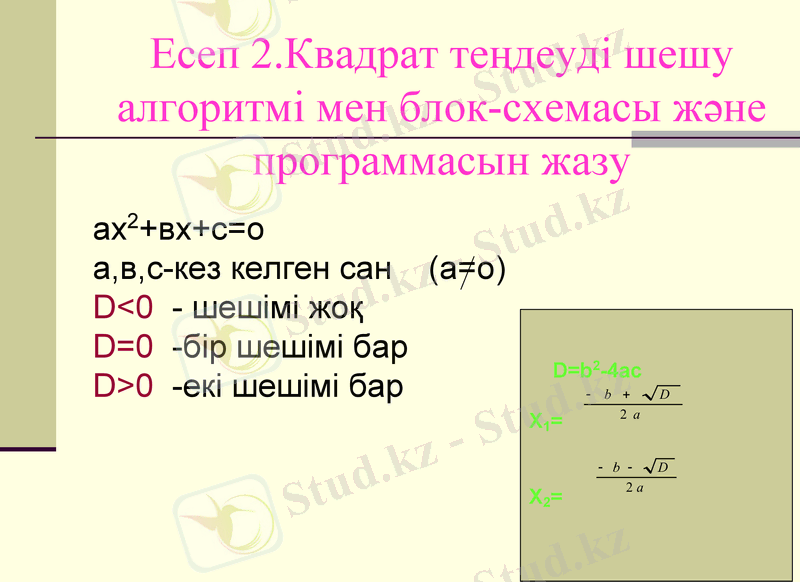

Есеп 2. Квадрат теңдеуді шешу алгоритмі мен блок-схемасы және программасын жазу

ах2+вх+с=о

а, в, с-кез келген сан (а=о)

D<0 - шешімі жоқ

D=0 -бір шешімі бар

D>0 -екі шешімі бар

D=b2-4ac

X1=

X2=

Алгоритмі

алг КТШ(арг нақ а, в, с, нәт нақ х1, х2, лит у)

басы нақ D

D:=b2-4ac

егер D<0

онда у:=“шешімі жоқ”

әйтпесе егер D=0

онда x:=-

әйтпесе х1:=

х2:=

бітті

соңы

басы

D:=b2-4ac

D<0

иә

жоқ

У:=“шешімі жоқ”

D=0

x:=-

х1:=

х2:=

соңы

иә

жоқ

Блок-схема

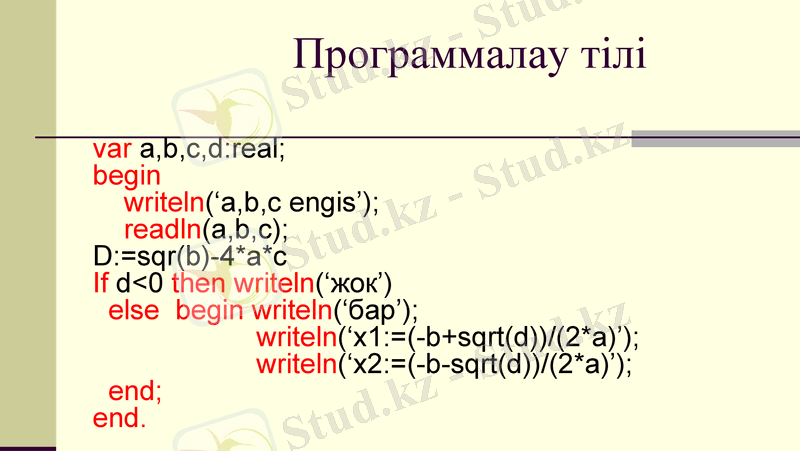

Программалау тілі

var a, b, c, d:real;

begin

writeln(‘a, b, c engis’) ;

readln(a, b, c) ;

D:=sqr(b) -4*a*c

If d<0 then writeln(‘жок’)

else begin writeln(‘бар’) ;

writeln(‘x1:=(-b+sqrt(d) ) /(2*a) ’) ;

writeln(‘x2:=(-b-sqrt(d) ) /(2*a) ’) ;

end;

end.

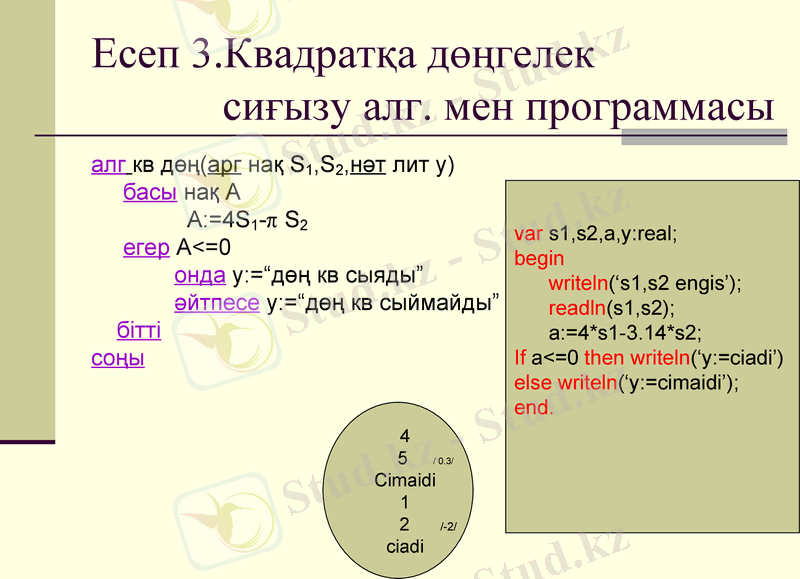

Есеп 3. Квадратқа дөңгелек сиғызу алг. мен программасы

алг кв дөң(арг нақ S1, S2, нәт лит у)

басы нақ А

А:=4S1-π S2

егер А<=0

онда у:=“дөң кв сыяды”

әйтпесе у:=“дөң кв сыймайды”

бітті

соңы

var s1, s2, a, y:real;

begin

writeln(‘s1, s2 engis’) ;

readln(s1, s2) ;

a:=4*s1-3. 14*s2;

If a<=0 then writeln(‘y:=ciadi’)

else writeln(‘y:=cimaidi’) ;

end.

5 / 0. 3/

Cimaidi

2 /-2/

ciadi

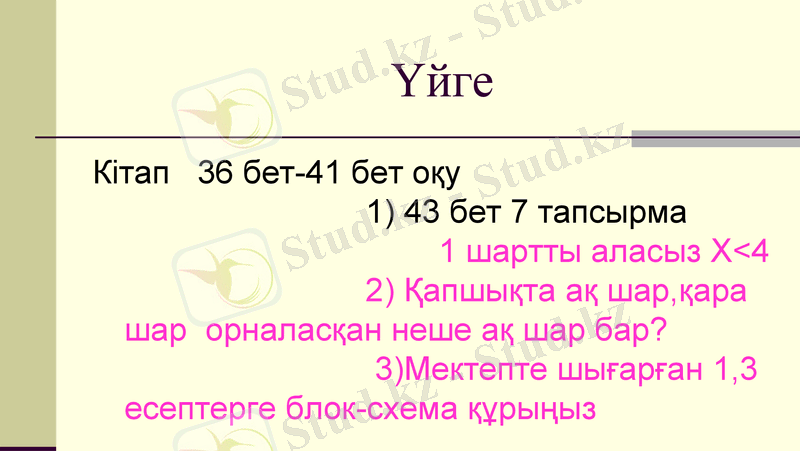

Үйге

Кітап 36 бет-41 бет оқу

1) 43 бет 7 тапсырма

1 шартты аласыз Х<4

2) Қапшықта ақ шар, қара шар орналасқан неше ақ шар бар?

3) Мектепте шығарған 1, 3 есептерге блок-схема құрыңыз

Сұрақтарға жауап жаз

1. Тармақталу командасының жазылу түрі қандай?

2. Блок-схемасын сызып беріңіз?

3. Паскал тілінде жазылуы қандай?
