Электр сыйымдылық


Slide 1

Электр сыйымдылық.

Конденсатор

Slide 2

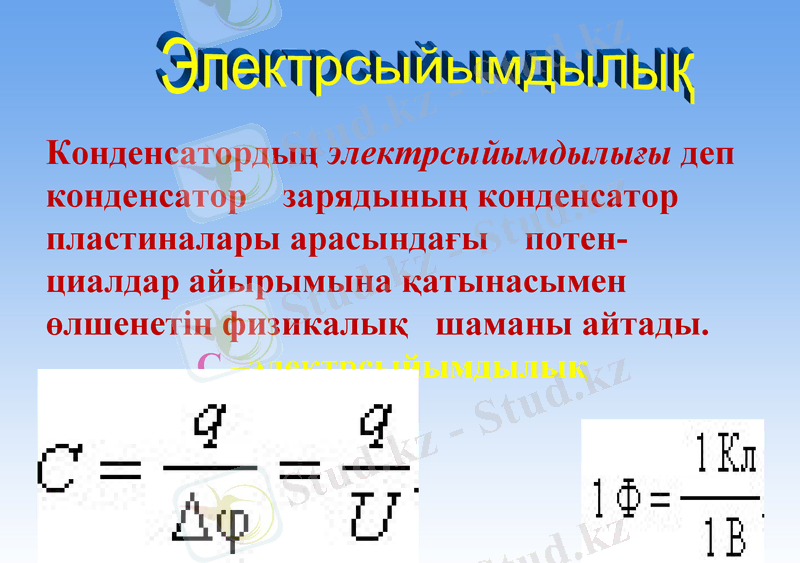

Конденсатордың электрсыйымдылығы деп конденсатор зарядының конденсатор пластиналары арасындағы потен-

циалдар айырымына қатынасымен өлшенетін физикалық шаманы айтады.

С -электрсыйымдылық

Slide 3

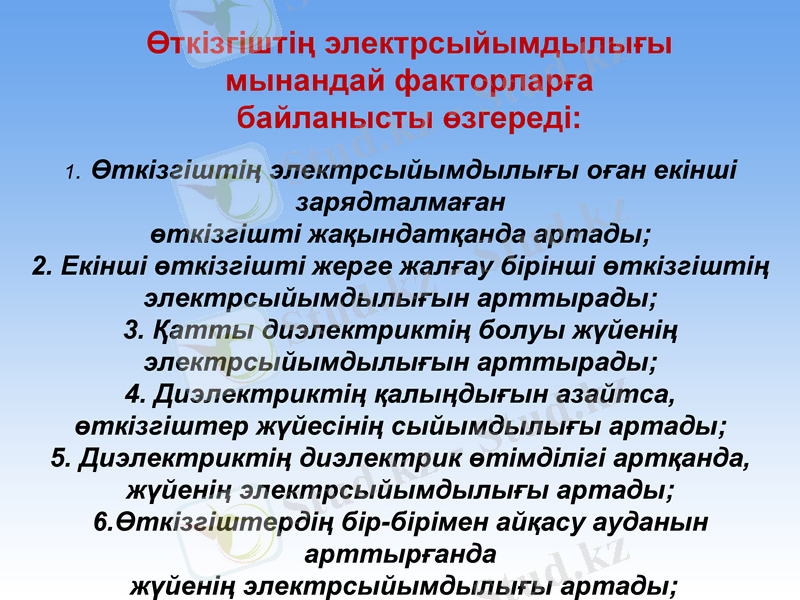

Өткізгіштің электрсыйымдылығы мынандай факторларға

байланысты өзгереді:

1. Өткізгіштің электрсыйымдылығы оған екінші зарядталмаған

өткізгішті жақындатқанда артады;

2. Екінші өткізгішті жерге жалғау бірінші өткізгіштің

электрсыйымдылығын арттырады;

3. Қатты диэлектриктің болуы жүйенің

электрсыйымдылығын арттырады;

4. Диэлектриктің қалыңдығын азайтса,

өткізгіштер жүйесінің сыйымдылығы артады;

5. Диэлектриктің диэлектрик өтімділігі артқанда,

жүйенің электрсыйымдылығы артады;

6. Өткізгіштердің бір-бірімен айқасу ауданын арттырғанда

жүйенің электрсыйымдылығы артады;

Slide 4

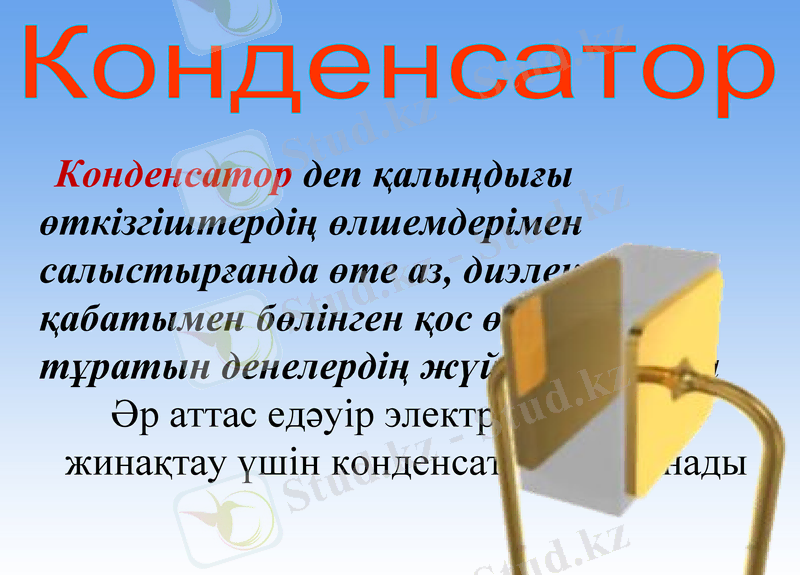

Конденсатор

Конденсатор деп қалыңдығы өткізгіштердің өлшемдерімен салыстырғанда өте аз, диэлектрик қабатымен бөлінген қос өткізгіштен тұратын денелердің жүйесін айтады

Әр аттас едәуір электр зарядтарын жинақтау үшін конденсатор қолданады

Slide 5

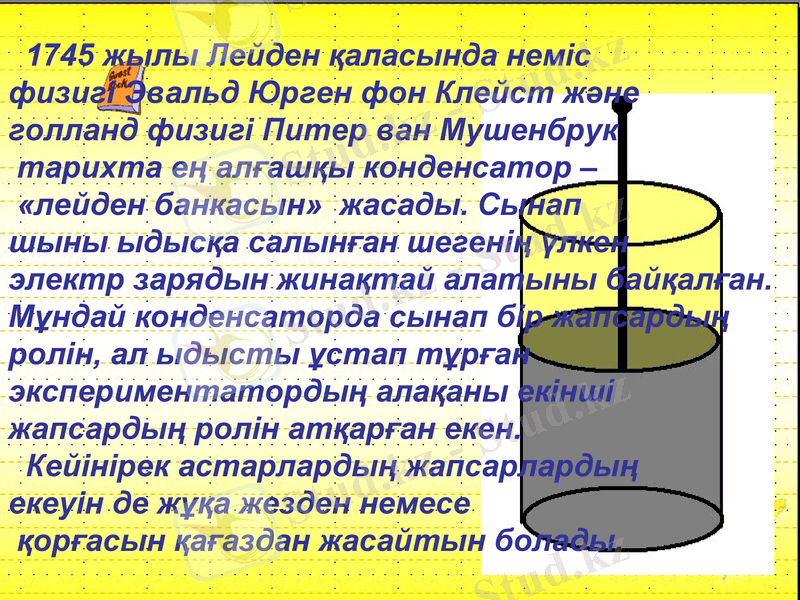

1745 жылы Лейден қаласында неміс

физигі Эвальд Юрген фон Клейст және

голланд физигі Питер ван Мушенбрук

тарихта ең алғашқы конденсатор -

«лейден банкасын» жасады. Сынап

шыны ыдысқа салынған шегенің үлкен

электр зарядын жинақтай алатыны байқалған.

Мұндай конденсаторда сынап бір жапсардың

ролін, ал ыдысты ұстап тұрған

экспериментатордың алақаны екінші

жапсардың ролін атқарған екен.

Кейінірек астарлардың жапсарлардың

екеуін де жұқа жезден немесе

қорғасын қағаздан жасайтын болады.

Slide 6

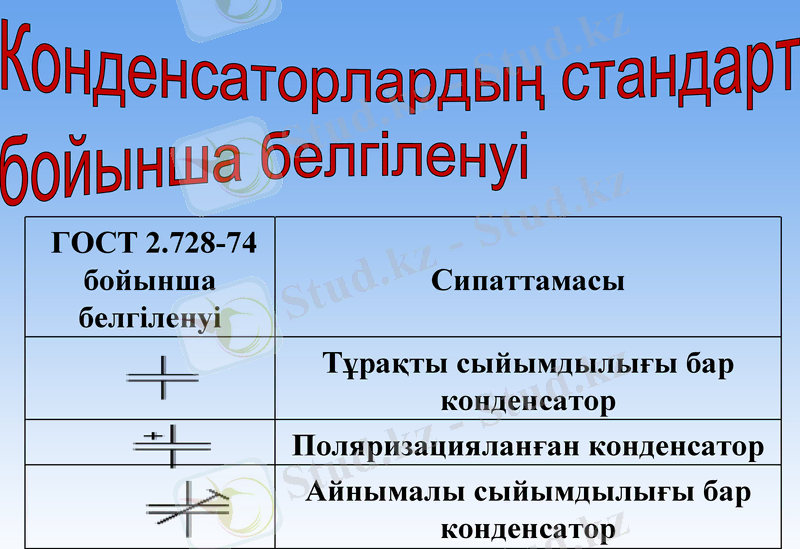

Конденсаторлардың стандарт

бойынша белгіленуі

ГОСТ 2. 728-74

бойынша белгіленуі

Сипаттамасы

Тұрақты сыйымдылығы бар конденсатор

Поляризацияланған конденсатор

Айнымалы сыйымдылығы бар конденсатор

Slide 7

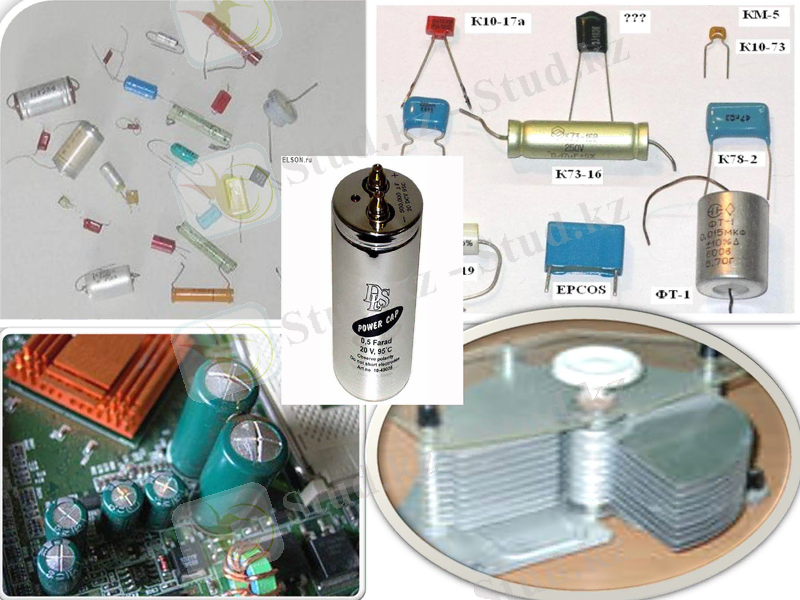

Конденсатор түрлері

Slide 8 Slide 9

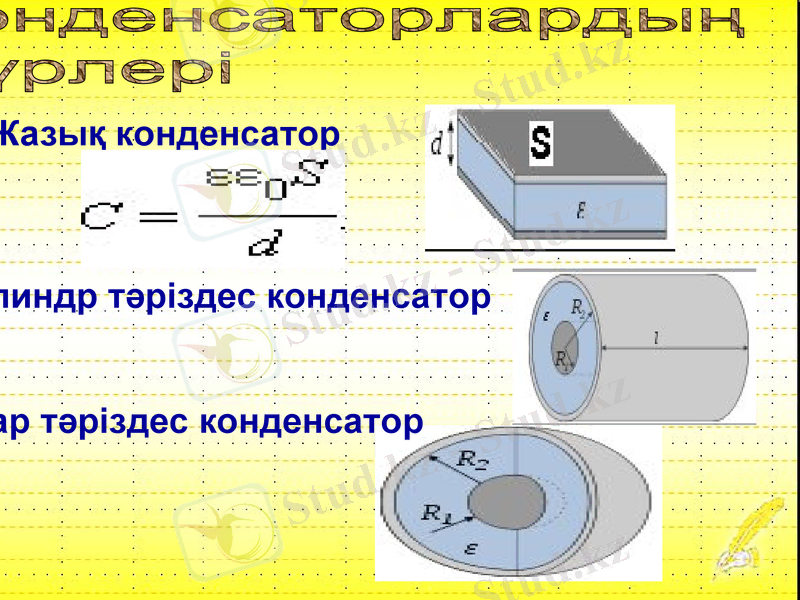

Жазық конденсатор

Цилиндр тәріздес конденсатор

Шар тәріздес конденсатор

Конденсаторлардың

түрлері

Slide 10

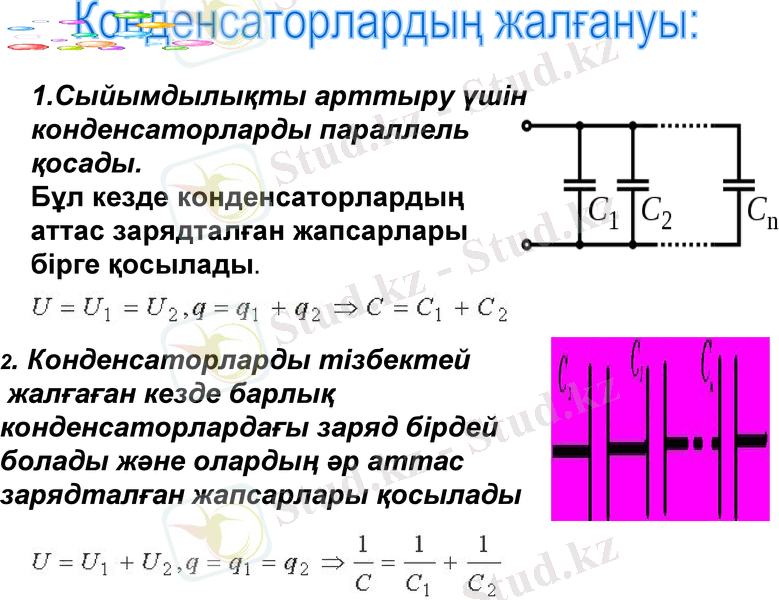

Конденсаторлардың жалғануы:

1. Сыйымдылықты арттыру үшін конденсаторларды параллель қосады.

Бұл кезде конденсаторлардың аттас зарядталған жапсарлары бірге қосылады.

2. Конденсаторларды тізбектей

жалғаған кезде барлық

конденсаторлардағы заряд бірдей

болады және олардың әр аттас

зарядталған жапсарлары қосылады

Notes: Дбд

Slide 11

Конденсаторлардың қолданылуы:

Конденсаторлар катушка немесе резистормен бірге жиілікке тәуелді әртүрлі тізбек құрастыру үшін қолданылады

(тербелмелі контур, кері байланыс тізбегі) .

Конденсаторды жылдам разрядтау кезінде үлкен қуатты импульс алуға болады(фото жарқыл, импульстік лазерде) .

Конденсатор электр зарядын көпке дейін сақтайтын болғандықтан электр энергиясын сақтаушы құрал ретінде қолданады (аккумуляторлар) .

Өндірістік электротехникада реактивті қуатты толықтыру үшін қолданылады.

Конденсаторлар көп заряд жинақтай алатындықтан жапсарларындағы кернеу үлкен болады, сондықтан оны зарядталған бөлшекті үдету үшін де қолданылады.

Сыйымдылығының өзгерісіне байланысты өлшеуіш

түрлендіргіштер жасалады және т. б салаларда кең қолданыс тапқан

Slide 12

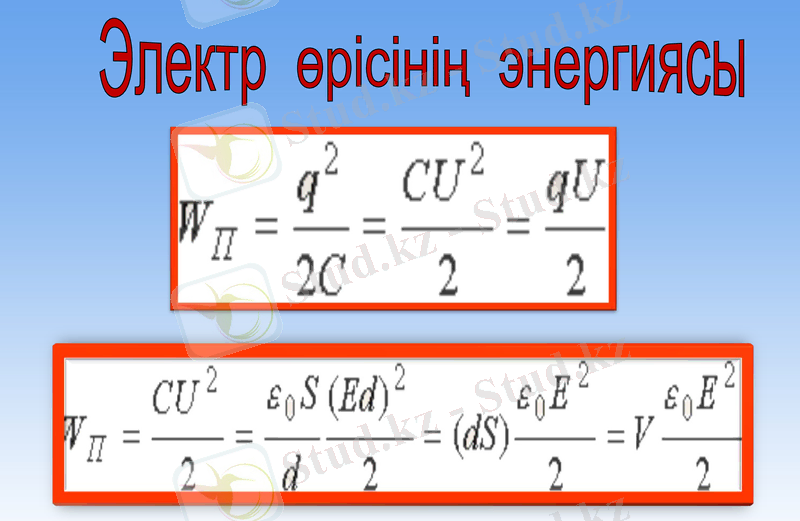

Электр өрісінің энергиясы

Slide 13

Үйге тапсырма:

Бүгінгі тақырыпты оқып келу,

есепті аяқтау.

Реферат «Конденсаторлардың түрлері

және қолданылуы»
