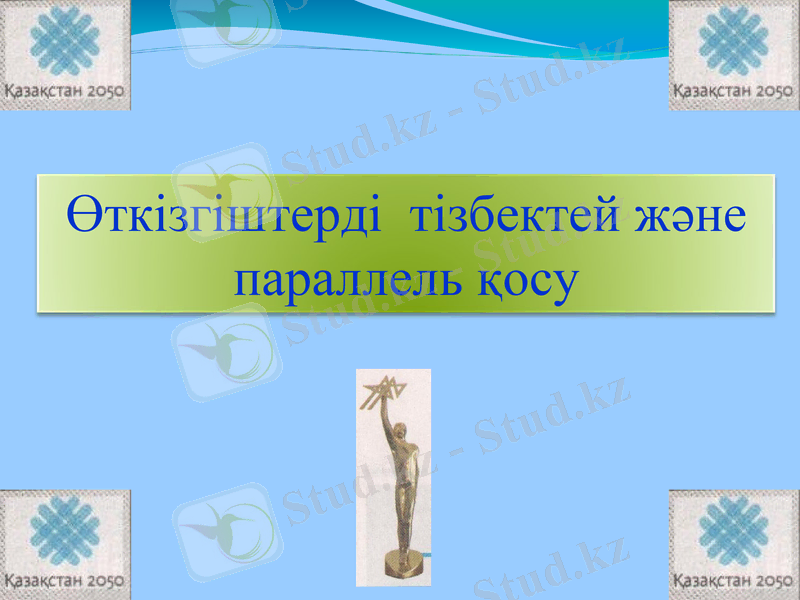

Өткізгіштерді тізбектей және параллель қосу

Презентация қосу

Өткізгіштерді тізбектей және
параллель қосу
“ҚАЗАҚСТАН ЖОЛЫ-2050:
БІР МАҚСАТ, БІР МҮДДЕ,
БІР БОЛАШАҚ
Техникалық білім
алуға
мемлекеттік білім
беруге көшу

І. Викториналық
сұрақтар

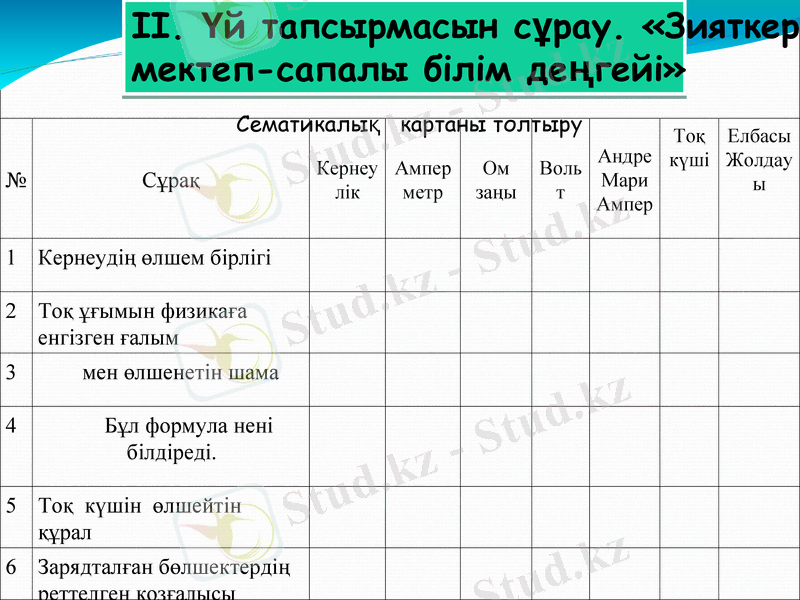

ІІ. Үй тапсырмасын сұрау. «Зияткерлік
мектеп-сапалы білім деңгейі»
Сематикалық картаны толтыру Тоқ Елбасы
Андре күші Жолдау
Кернеу Ампер Ом Воль
№ Сұрақ лік метр заңы т
Мари ы
Ампер

1 Кернеудің өлшем бірлігі
2 Тоқ ұғымын физикаға
енгізген ғалым
3 мен өлшенетін шама
Н
4 Кл Бұл формула нені
U
I білдіреді.
R
5 Тоқ күшін өлшейтін
құрал
6 Зарядталған бөлшектердің
реттелген қозғалысы
7 Мәңгілік ел - ортақ тағдыр

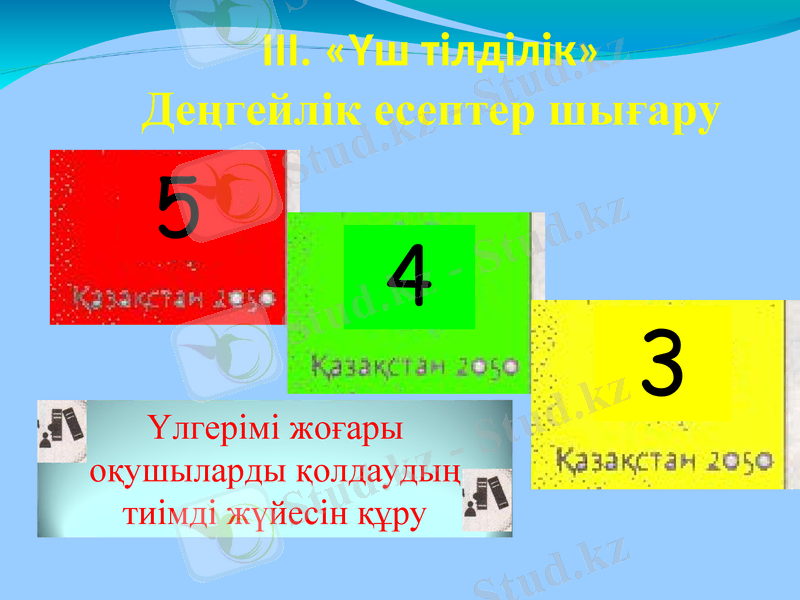

ІІІ. «Үш тілділік»
Деңгейлік есептер шығару

Үлгерімі жоғары
оқушыларды қолдаудың
тиімді жүйесін құру

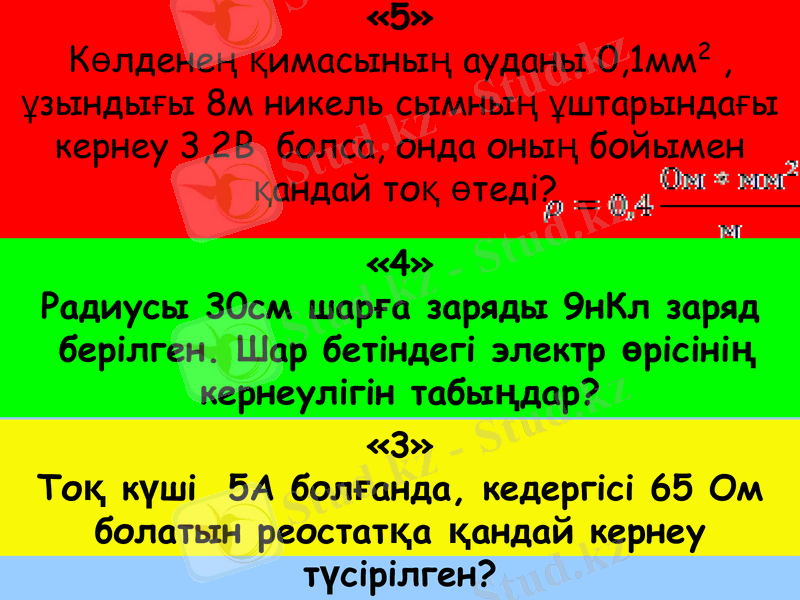

«5»
Көлденең қимасының ауданы 0,1мм2 ,
ұзындығы 8м никель сымның
ұштарындағы
кернеу 3,2В болса, онда оның бойымен
қандай«4»
тоқ өтеді?
Радиусы 30см шарға заряды 9нКл
заряд
берілген. Шар бетіндегі электр
өрісінің
кернеулігін
«3»табыңдар?
Тоқ күші 5А болғанда, кедергісі 65
Ом болатын реостатқа қандай
кернеу түсірілген?
Өткізгіштерді
қосудың ең қарапайым және ең
жиі кездесетін түрлеріне тізбектей
және паралелль жалғаулар жатады

Озық және бәсекеге қабілетті
ұлттық білім беру жүйесін
қалыптастыру
Енді осы
жалғауларды
жеке–жеке
қарастырайық
Өткізгіштердің
ешқандай
тармақталусыз
тізбекке бірінен
кейін бірінің
қосылуы
тізбектей
жалғау деп

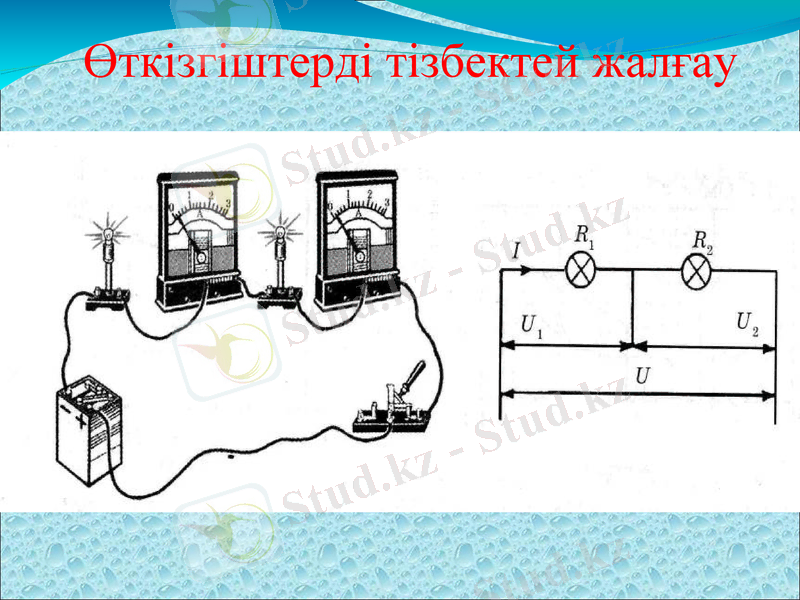

Өткізгіштерді тізбектей жалғау
Тізбектей
жалғау
кезінде
3.swf

келесі
үш
заңдылық

орындалады:

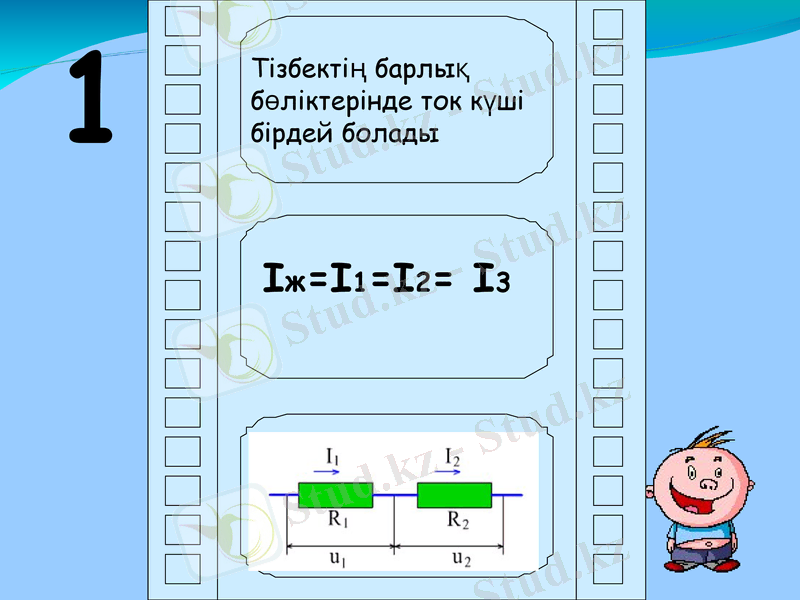

1
Тізбектің барлық
бөліктерінде ток күші
бірдей болады

Iж=I1=I2= I3

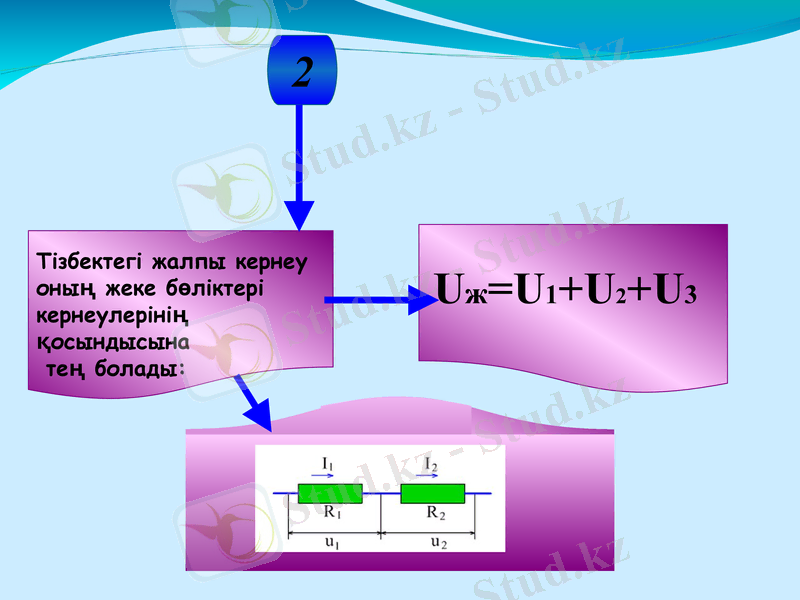

2

Тізбектегі жалпы
кернеу
оның жеке бөліктері
Uж=U1+U2+U3
кернеулерінің
қосындысына
тең болады:

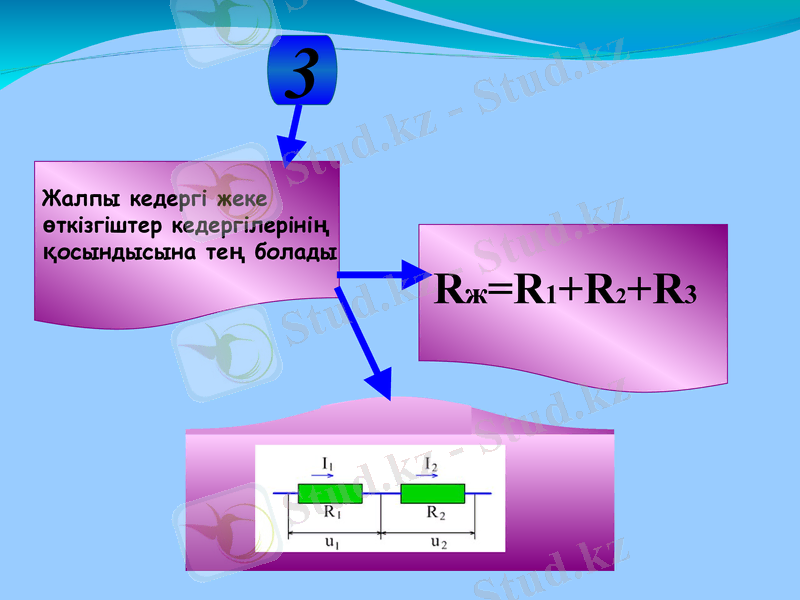

3
Жалпы кедергі жеке
өткізгіштер
кедергілерінің
қосындысына тең
болады Rж=R1+R2+R3
Барлық өткізгіштер
нүктелердің жалғыз ғана
жұбына жалғануын
параллель жалғану деп
атаймыз
Паралелль
жалғау
кезінде
келесі
үш
заңдылық
3.swf

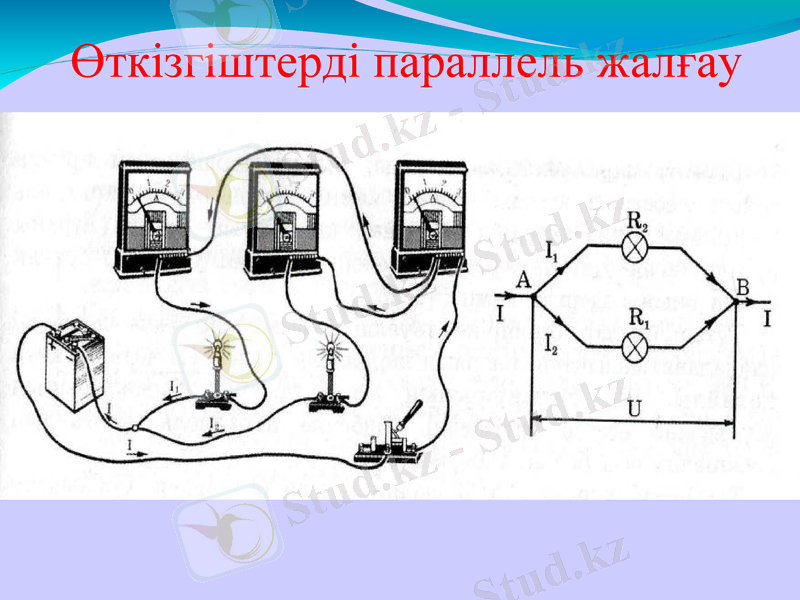

Өткізгіштерді параллель жалғау

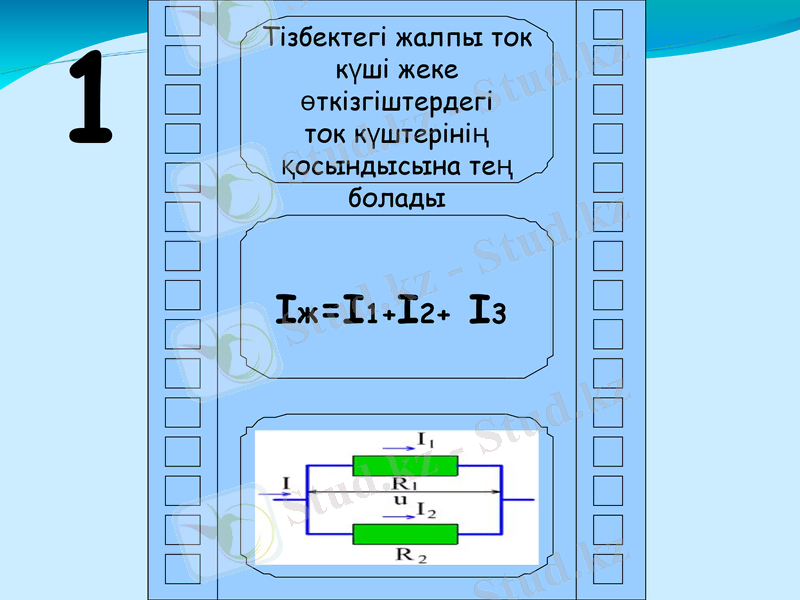

Тізбектегі жалпы

ток күші жеке
өткізгіштердегі
ток күштерінің
қосындысына тең
болады

Iж=I1+I2+ I3
2

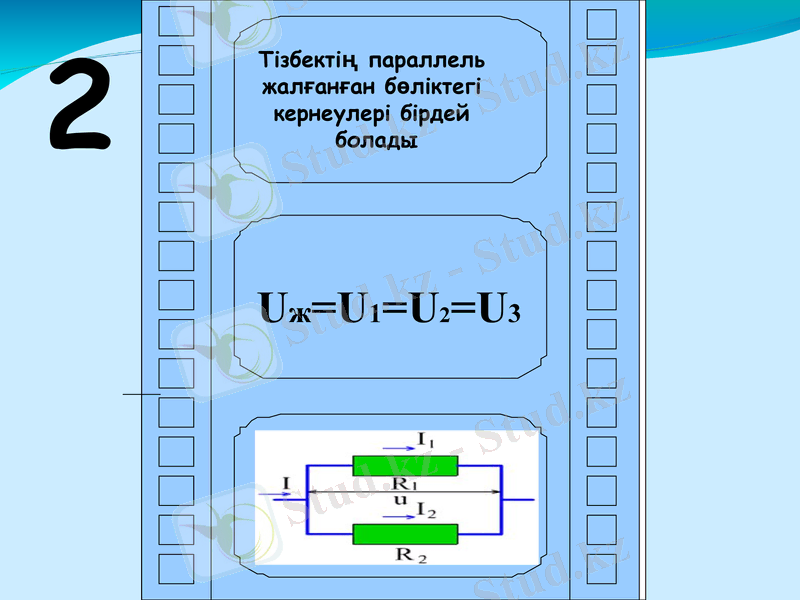

Тізбектің параллель
жалғанған бөліктегі
кернеулері бірдей
болады

Uж=U1=U2=U3
3

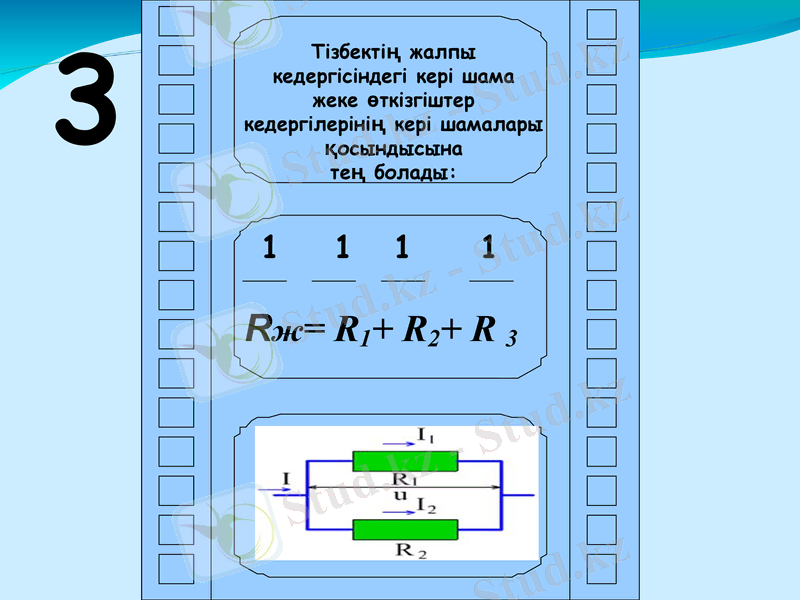

Тізбектің жалпы
кедергісіндегі кері шама
жеке өткізгіштер
кедергілерінің кері
шамалары қосындысына
тең болады:

1 1 1 1

Rж= R1+ R2+ R 3

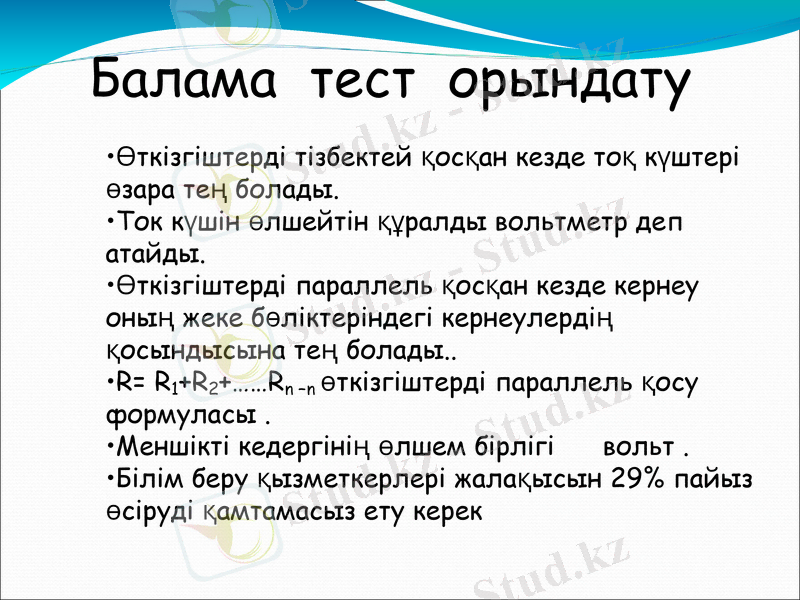

Балама тест
орындату
•Өткізгіштерді тізбектей қосқан кезде тоқ
күштері өзара тең болады.
•Ток күшін өлшейтін құралды вольтметр деп
атайды.
•Өткізгіштерді параллель қосқан кезде
кернеу оның жеке бөліктеріндегі
кернеулердің қосындысына тең болады..
•R= R1+R2+……Rn –n өткізгіштерді параллель
қосу формуласы .
•Меншікті кедергінің өлшем бірлігі вольт .
•Білім беру қызметкерлері жалақысын 29%
пайыз өсіруді қамтамасыз ету керек
Үйге тапсырма:

«Өткізгіштерді
тізбектей және параллель
қосу»
