07.03.11

Тұрақты электр тогы
тарауын қорытындылау.
Джеймс
Клерк
Максвелл
(1831-1879)
Георг
Симон Ом
(1787-1854)
Андре Мари
Ампер
(1775-1836)
Майкл
Фарадей
(1791-1867)

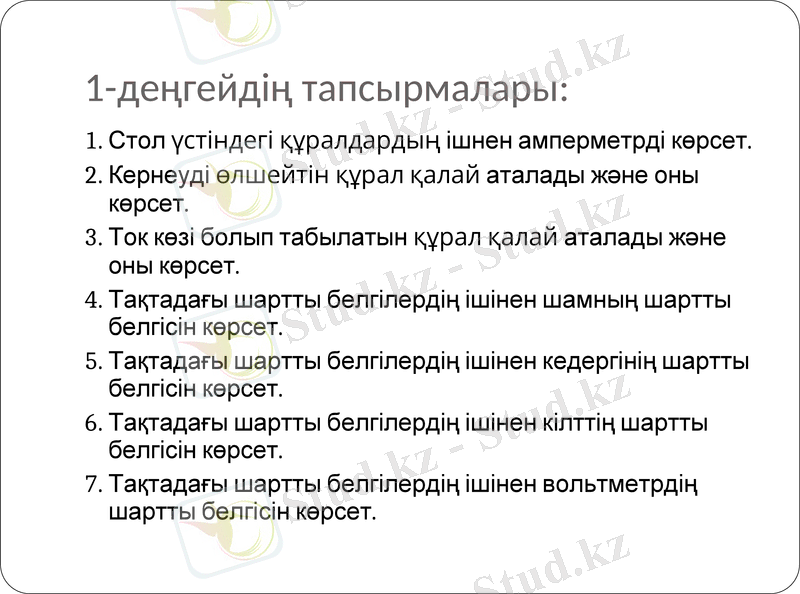

1-деңгейдің тапсырмалары:
1. Стол үстіндегі құралдардың ішнен амперметрді
көрсет.
2. Кернеуді өлшейтін құрал қалай аталады және оны
көрсет.
3. Ток көзі болып табылатын құрал қалай аталады
және оны көрсет.
4. Тақтадағы шартты белгілердің ішінен шамның
шартты белгісін көрсет.
5. Тақтадағы шартты белгілердің ішінен кедергінің
шартты белгісін көрсет.
6. Тақтадағы шартты белгілердің ішінен кілттің
шартты белгісін көрсет.
7. Тақтадағы шартты белгілердің ішінен
вольтметрдің шартты белгісін көрсет.

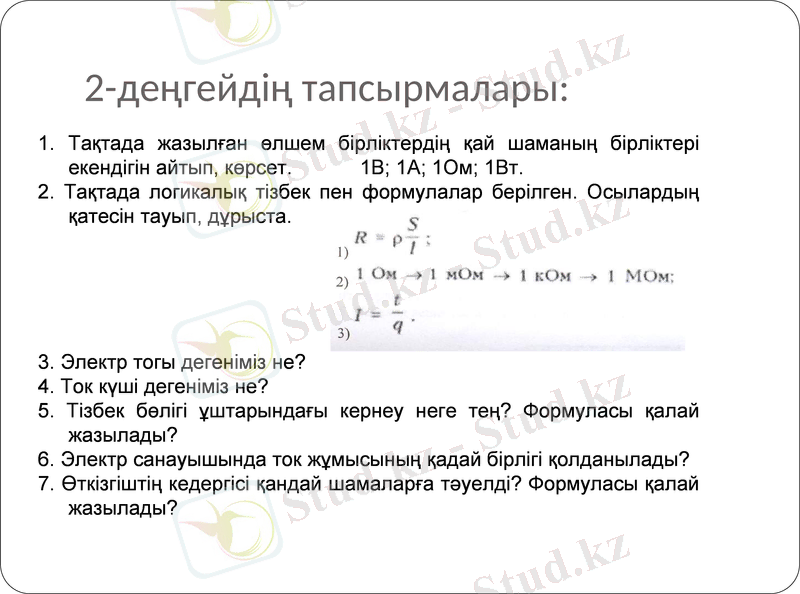

2-деңгейдің тапсырмалары:
1. Тақтада жазылған өлшем бірліктердің қай шаманың бірліктері
екендігін айтып, көрсет. 1В; 1А; 1Ом; 1Вт.
2. Тақтада логикалық тізбек пен формулалар берілген. Осылардың
қатесін тауып, дұрыста.

3. Электр тогы дегеніміз не?
4. Ток күші дегеніміз не?
5. Тізбек бөлігі ұштарындағы кернеу неге тең? Формуласы қалай
жазылады?
6. Электр санауышында ток жұмысының қадай бірлігі қолданылады?
7. Өткізгіштің кедергісі қандай шамаларға тәуелді? Формуласы қалай
жазылады?

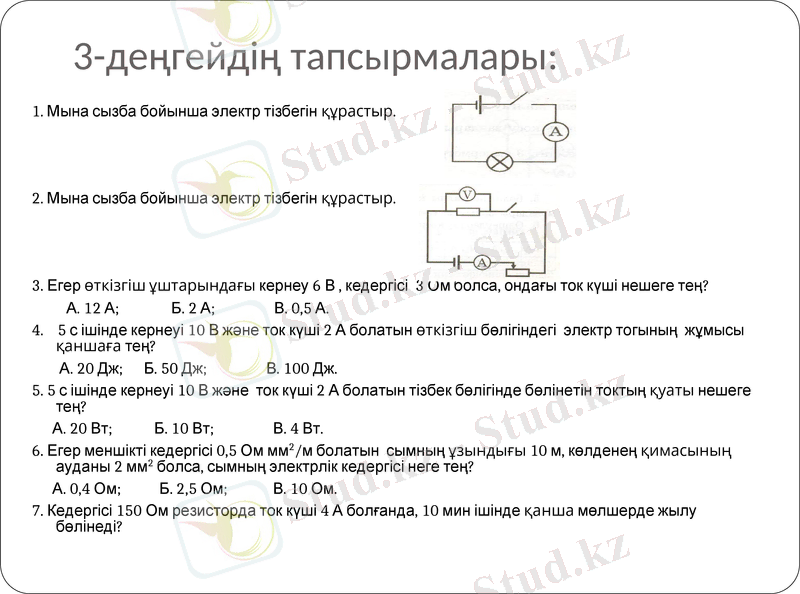

3-деңгейдің тапсырмалары:
1. Мына сызба бойынша электр тізбегін құрастыр.

2. Мына сызба бойынша электр тізбегін құрастыр.

3. Егер өткізгіш ұштарындағы кернеу 6 В , кедергісі 3 Ом болса, ондағы ток күші
нешеге тең?
А. 12 А; Б. 2 А; В. 0,5 А.
4. 5 с ішінде кернеуі 10 В және ток күші 2 А болатын өткізгіш бөлігіндегі электр
тогының жұмысы қаншаға тең?
А. 20 Дж; Б. 50 Дж; В. 100 Дж.
5. 5 с ішінде кернеуі 10 В және ток күші 2 А болатын тізбек бөлігінде бөлінетін токтың
қуаты нешеге тең?
А. 20 Вт; Б. 10 Вт; В. 4 Вт.
6. Егер меншікті кедергісі 0,5 Ом мм2/м болатын сымның ұзындығы 10 м, көлденең
қимасының ауданы 2 мм2 болса, сымның электрлік кедергісі неге тең?
А. 0,4 Ом; Б. 2,5 Ом; В. 10 Ом.
7. Кедергісі 150 Ом резисторда ток күші 4 А болғанда, 10 мин ішінде қанша мөлшерде
жылу бөлінеді?

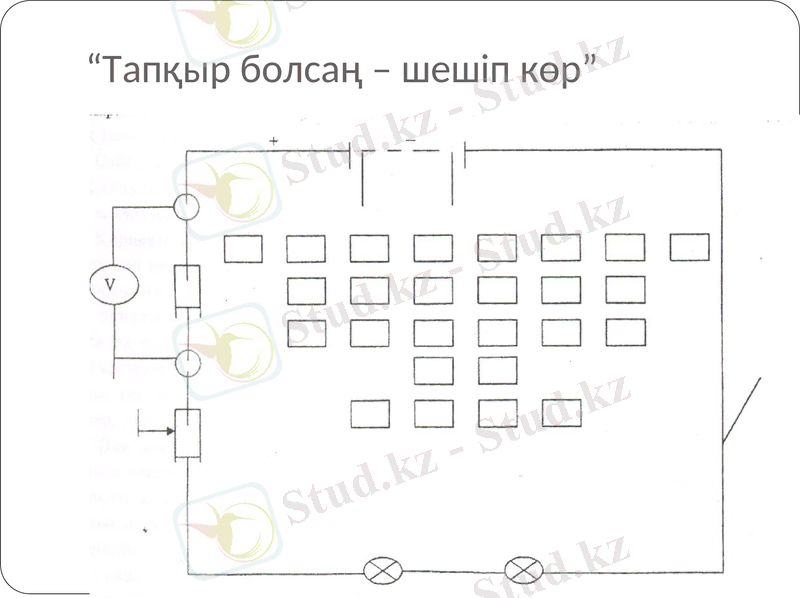

“Тапқыр болсаң – шешіп көр”

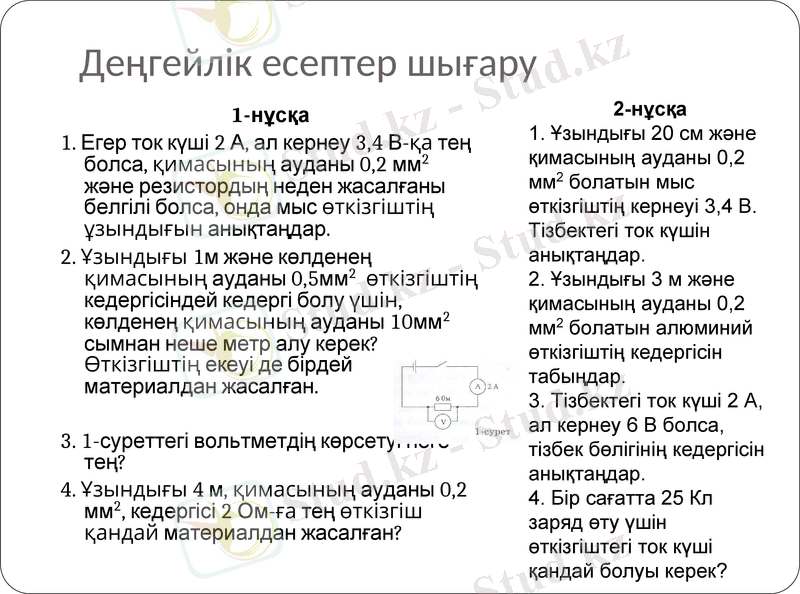

Деңгейлік есептер шығару
2-нұсқа
1-нұсқа
1. Ұзындығы 20 см және
1. Егер ток күші 2 А, ал кернеу 3,4 В-қа
тең болса, қимасының ауданы 0,2 қимасының ауданы 0,2
мм2 және резистордың неден мм2 болатын мыс
жасалғаны белгілі болса, онда мыс өткізгіштің кернеуі 3,4 В.
өткізгіштің ұзындығын Тізбектегі ток күшін
анықтаңдар. анықтаңдар.
2. Ұзындығы 1м және көлденең 2. Ұзындығы 3 м және
қимасының ауданы 0,5мм2 қимасының ауданы 0,2
өткізгіштің кедергісіндей кедергі
болу үшін, көлденең қимасының мм2 болатын алюминий
ауданы 10мм2 сымнан неше метр өткізгіштің кедергісін
алу керек? Өткізгіштің екеуі де табыңдар.
бірдей материалдан жасалған. 3. Тізбектегі ток күші 2 А,
ал кернеу 6 В болса,
3. 1-суреттегі вольтметдің көрсетуі тізбек бөлігінің кедергісін
неге тең? анықтаңдар.
4. Ұзындығы 4 м, қимасының ауданы 4. Бір сағатта 25 Кл заряд
0,2 мм2, кедергісі 2 Ом-ға тең өту үшін өткізгіштегі ток
өткізгіш қандай материалдан
жасалған? күші қандай болуы
керек?
Үйреніңіздер,
оқыңыздар, ақылға
салыңыздар, оның
ішінен ең қажеттісін
таңдап алыңыздар.
Н.И.Пирогов.
