Жалынның кері тебуі


Slide 1

Ашық сабақ

Slide 2

Тақырыбы:

Жалынның кері тебуі.

Қорғаушы құрылғы

Slide 3

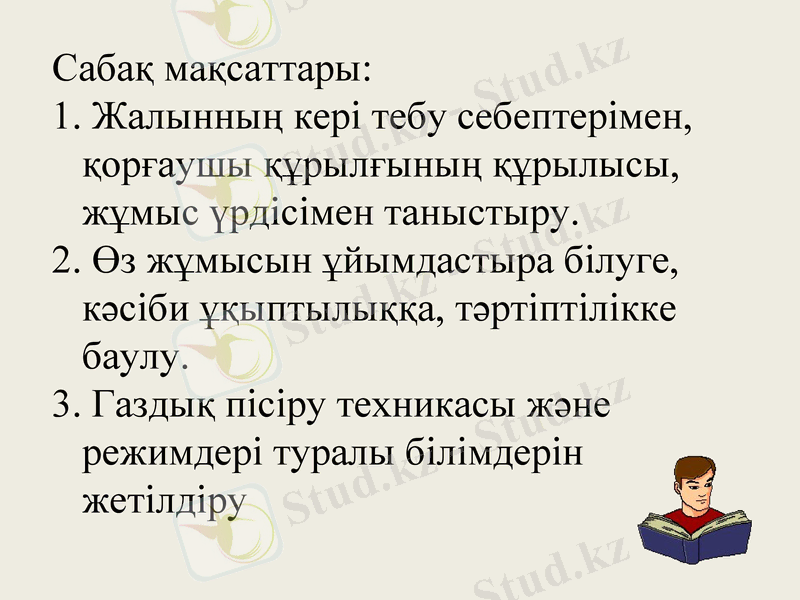

Сабақ мақсаттары:

Жалынның кері тебу себептерімен, қорғаушы құрылғының құрылысы, жұмыс үрдісімен таныстыру.

Өз жұмысын ұйымдастыра білуге, кәсіби ұқыптылыққа, тәртіптілікке баулу.

Газдық пісіру техникасы және режимдері туралы білімдерін жетілдіру

Slide 4

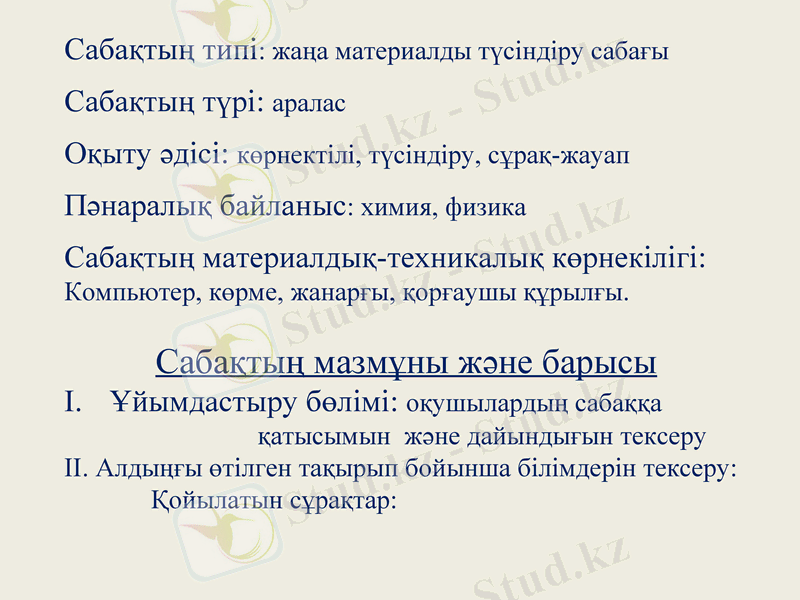

Сабақтың типі: жаңа материалды түсіндіру сабағы

Сабақтың түрі: аралас

Оқыту әдісі: көрнектілі, түсіндіру, сұрақ-жауап

Пәнаралық байланыс: химия, физика

Сабақтың материалдық-техникалық көрнекілігі: Компьютер, көрме, жанарғы, қорғаушы құрылғы.

Сабақтың мазмұны және барысы

Ұйымдастыру бөлімі: оқушылардың сабаққа

қатысымын және дайындығын тексеру

II. Алдыңғы өтілген тақырып бойынша білімдерін тексеру:

Қойылатын сұрақтар:

Slide 5

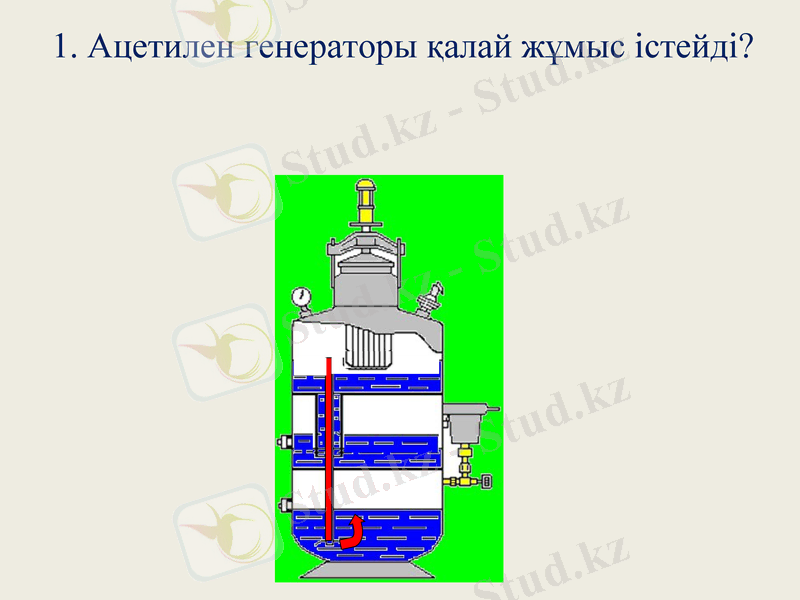

1. Ацетилен генераторы қалай жұмыс істейді?

Slide 6

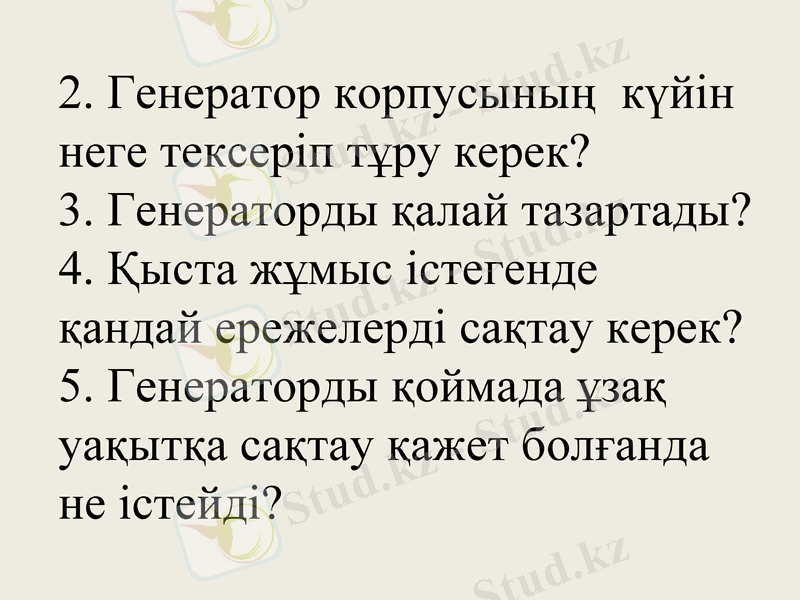

2. Генератор корпусының күйін неге тексеріп тұру керек?

3. Генераторды қалай тазартады?

4. Қыста жұмыс істегенде қандай ережелерді сақтау керек?

5. Генераторды қоймада ұзақ уақытқа сақтау қажет болғанда не істейді?

Slide 7

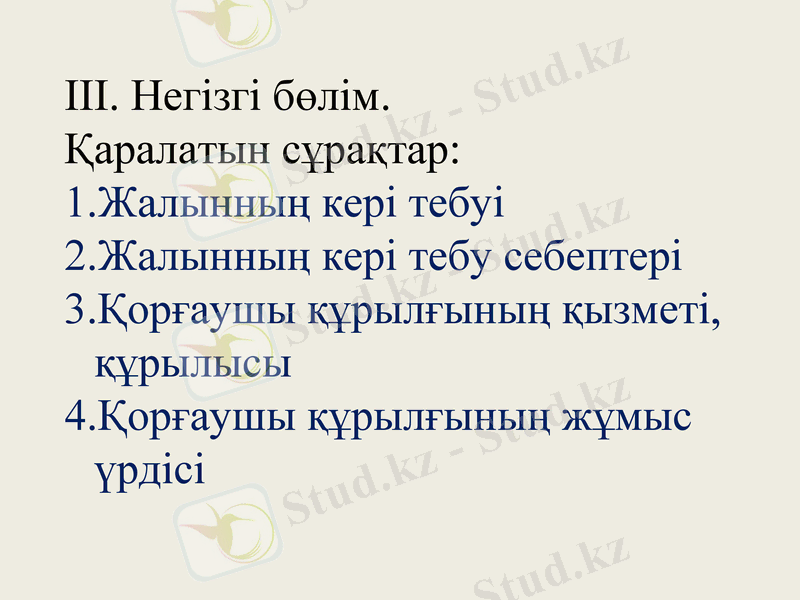

III. Негізгі бөлім.

Қаралатын сұрақтар:

Жалынның кері тебуі

Жалынның кері тебу себептері

Қорғаушы құрылғының қызметі, құрылысы

Қорғаушы құрылғының жұмыс үрдісі

Slide 8

IV. Жаңа сабақты түсіндіру:

Жалынның кері тебуі дегеніміз

ацетилен-оттегілік қоспаның жанарғы

немесе кескіш каналдарында тұтанып,

ацетилен ағынына қарсы қозғалуы.

Қатты қызған қоспа жолында қорғаушы

құрылғы (затвор) сияқты кедергі

болмаса, онда ол генераторға еніп, оның қопарылуына себепкер болады.

Slide 9

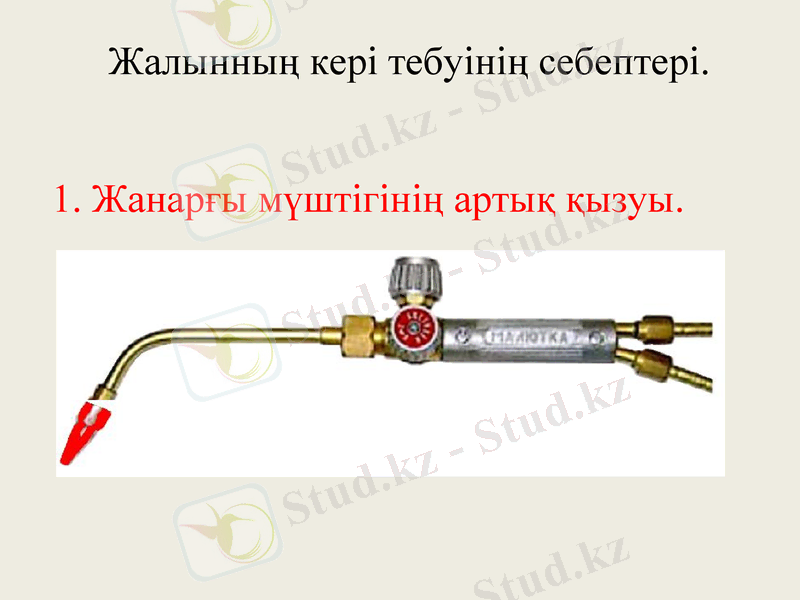

Жалынның кері тебуінің себептері.

1. Жанарғы мүштігінің артық қызуы.

Slide 10

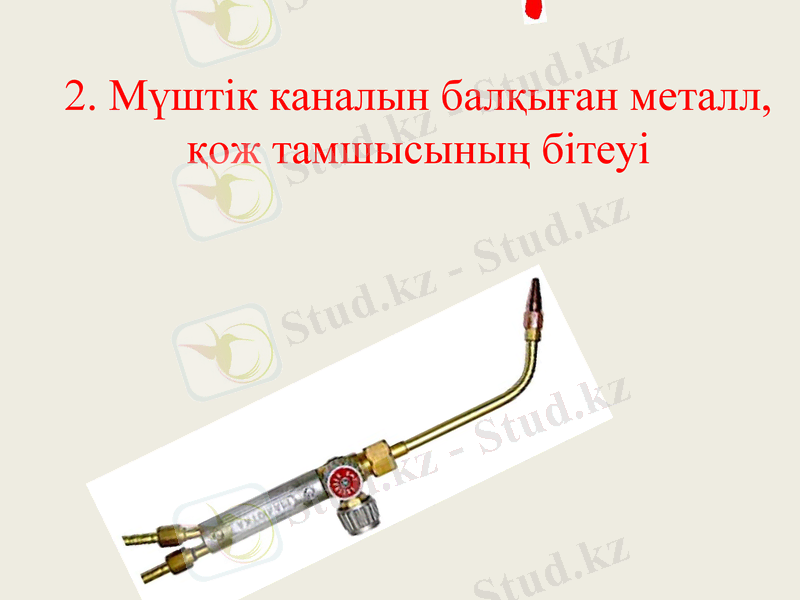

2. Мүштік каналын балқыған металл,

қож тамшысының бітеуі

Slide 11

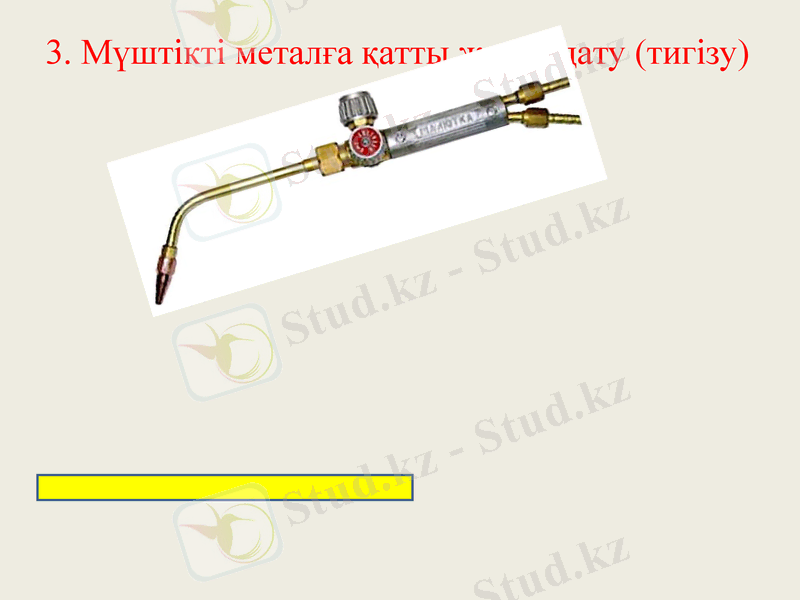

3. Мүштікті металға қатты жақындату (тигізу)

Slide 12

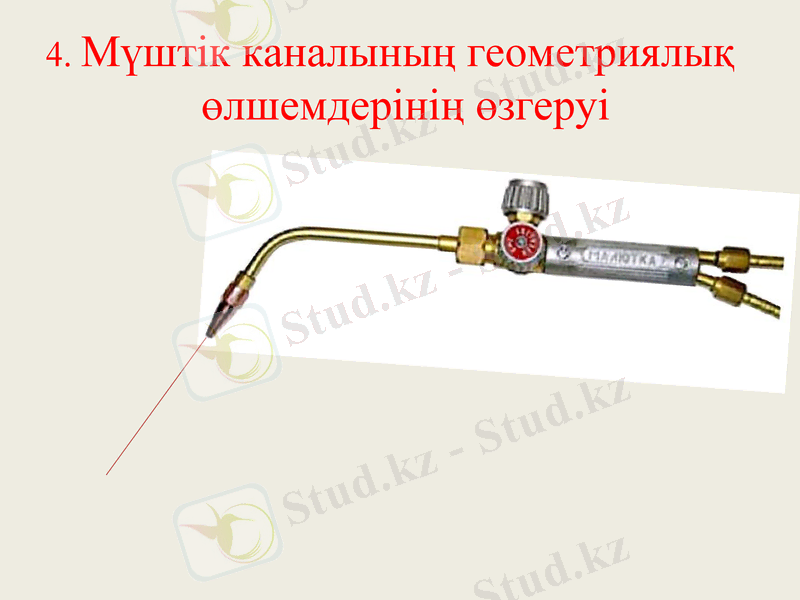

4. Мүштік каналының геометриялық

өлшемдерінің өзгеруі

Slide 13

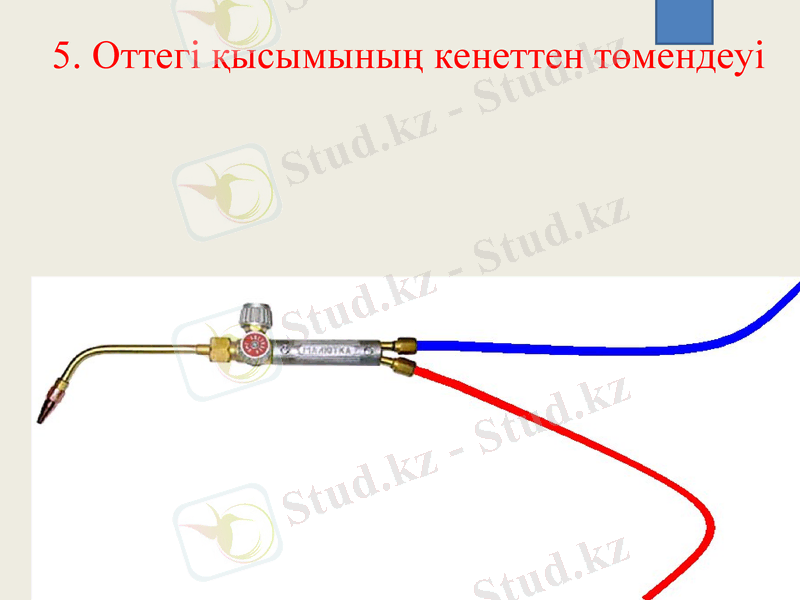

5. Оттегі қысымының кенеттен төмендеуі

Slide 14

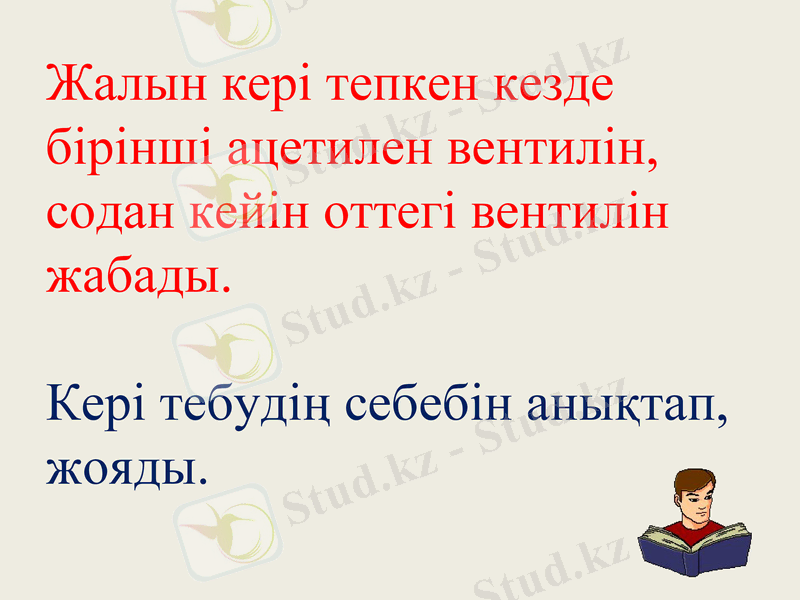

Жалын кері тепкен кезде бірінші ацетилен вентилін, содан кейін оттегі вентилін жабады.

Кері тебудің себебін анықтап, жояды.

Slide 15

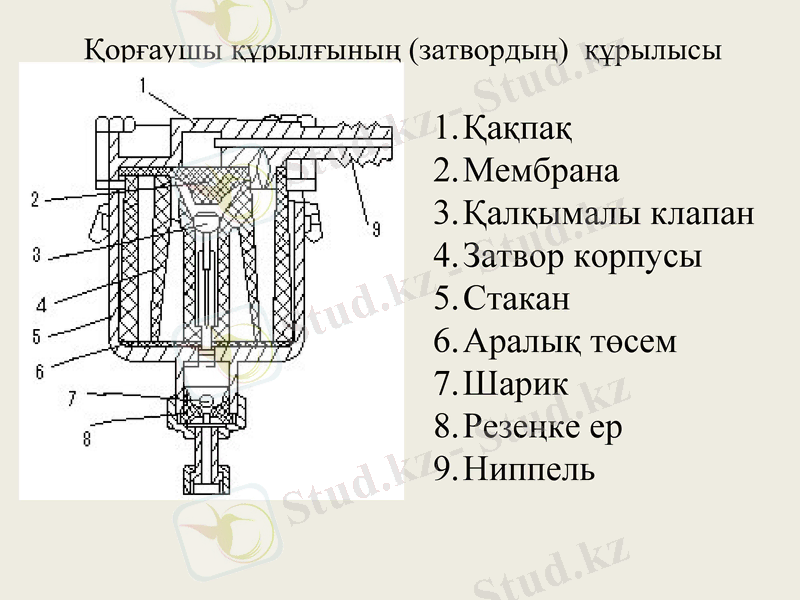

Қорғаушы құрылғының (затвордың) құрылысы

Қақпақ

Мембрана

Қалқымалы клапан

Затвор корпусы

Стакан

Аралық төсем

Шарик

Резеңке ер

Ниппель

Slide 16

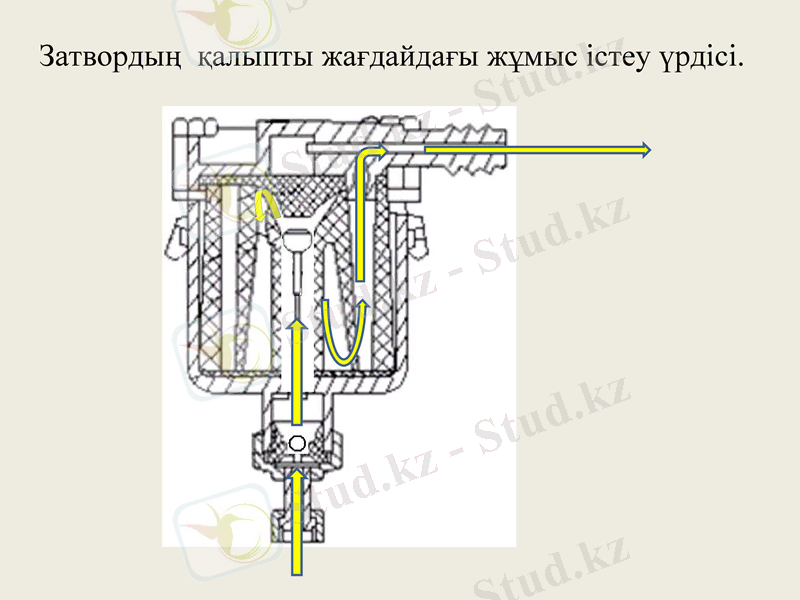

Затвордың қалыпты жағдайдағы жұмыс істеу үрдісі.

Slide 17

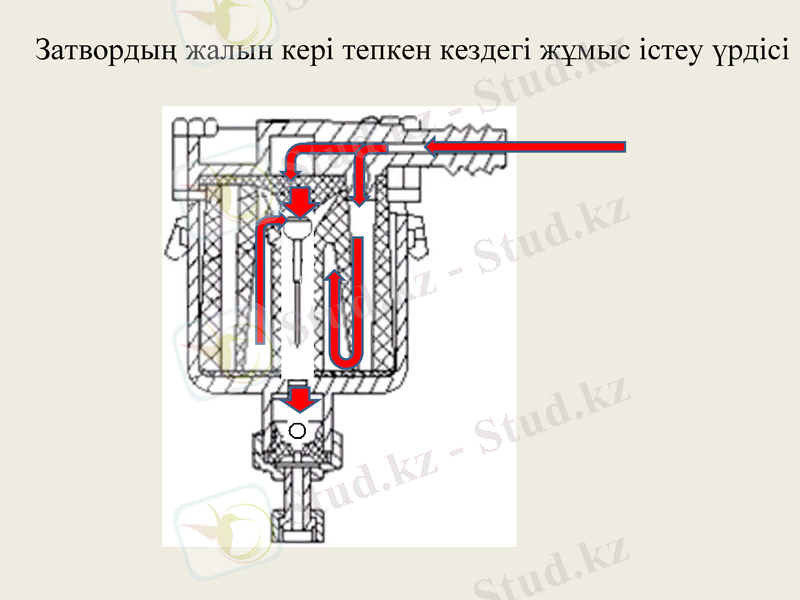

Затвордың жалын кері тепкен кездегі жұмыс істеу үрдісі

Slide 18

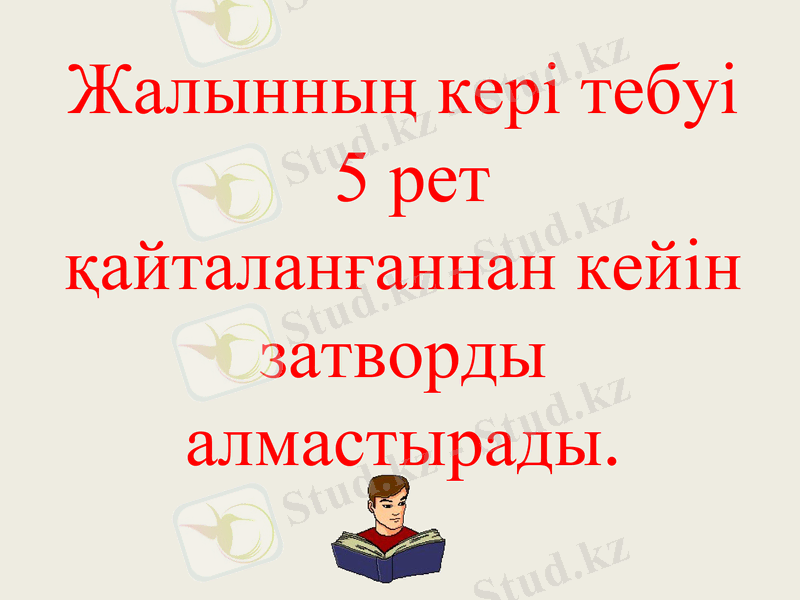

Жалынның кері тебуі

5 рет

қайталанғаннан кейін затворды алмастырады.

Slide 19

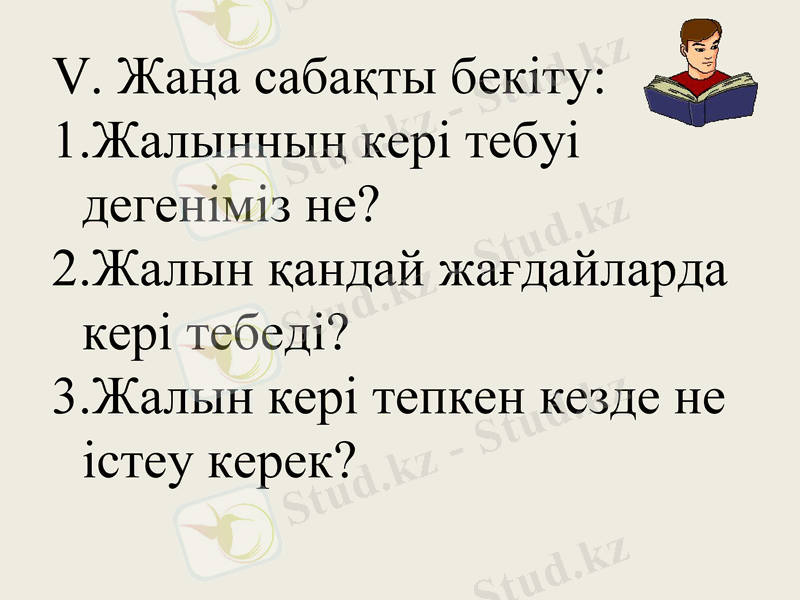

V. Жаңа сабақты бекіту:

Жалынның кері тебуі дегеніміз не?

Жалын қандай жағдайларда кері тебеді?

Жалын кері тепкен кезде не істеу керек?

Slide 20

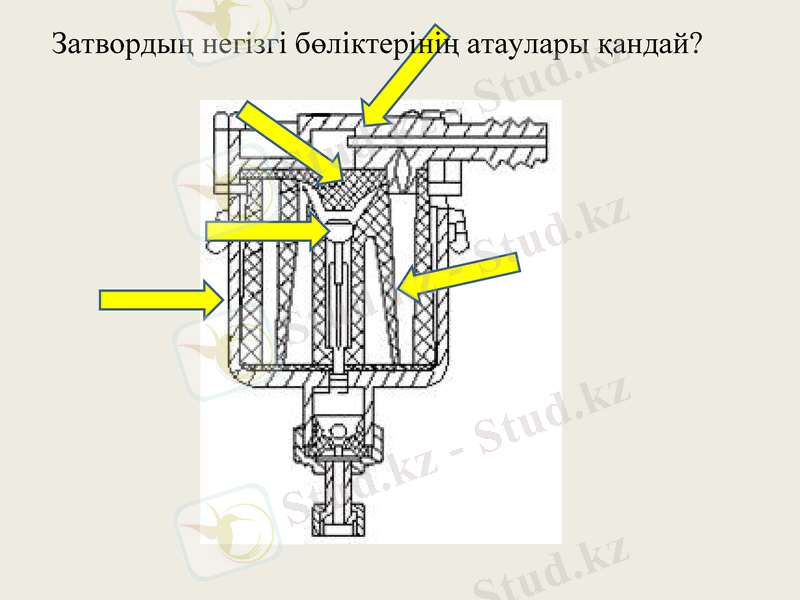

Затвордың негізгі бөліктерінің атаулары қандай?

Slide 21

VI. Сабақты қорытындылау.

VII. Үй тапсырмасы.

Сау болыңыздар !
