Үйкеліс күшінің формуласы
Презентация қосу
Физика
сабағына қош
келдіңіздер!
Пән мұғалімі: Игиликова Г.Е

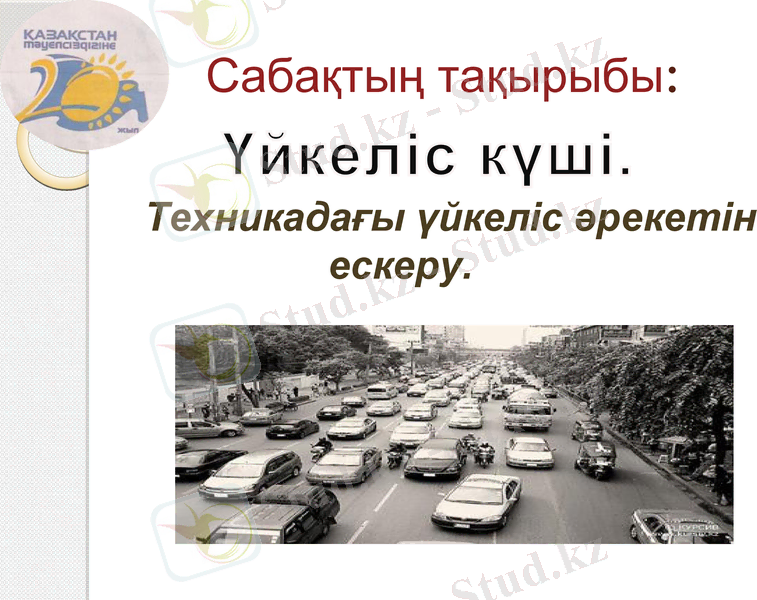

Сабақтың тақырыбы:
Үйкеліс күші.
Техникадағы үйкеліс әрекетін
ескеру.
*

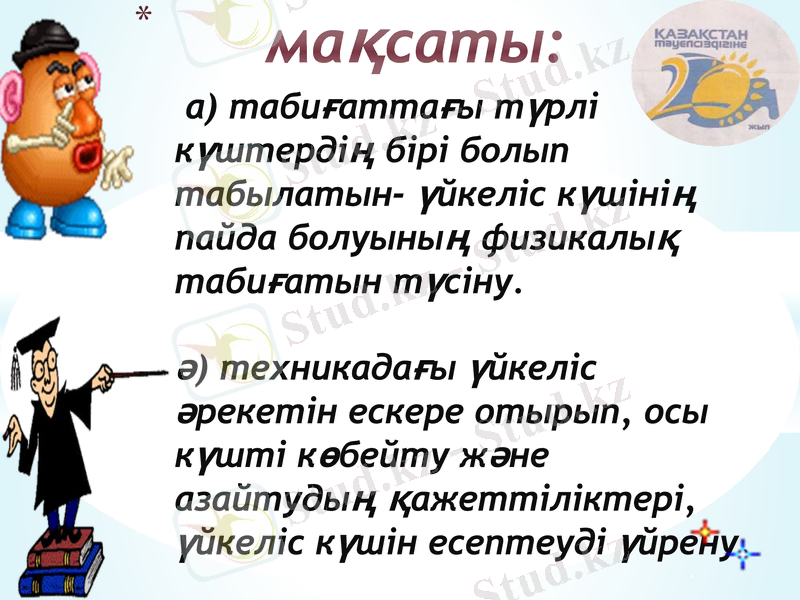

мақсаты:
а) табиғаттағы түрлі
күштердің бірі болып
табылатын- үйкеліс
күшінің пайда болуының
физикалық табиғатын
түсіну.
ә)
техникадағы үйкеліс
әрекетін ескере отырып,
осы күшті көбейту және
азайтудың

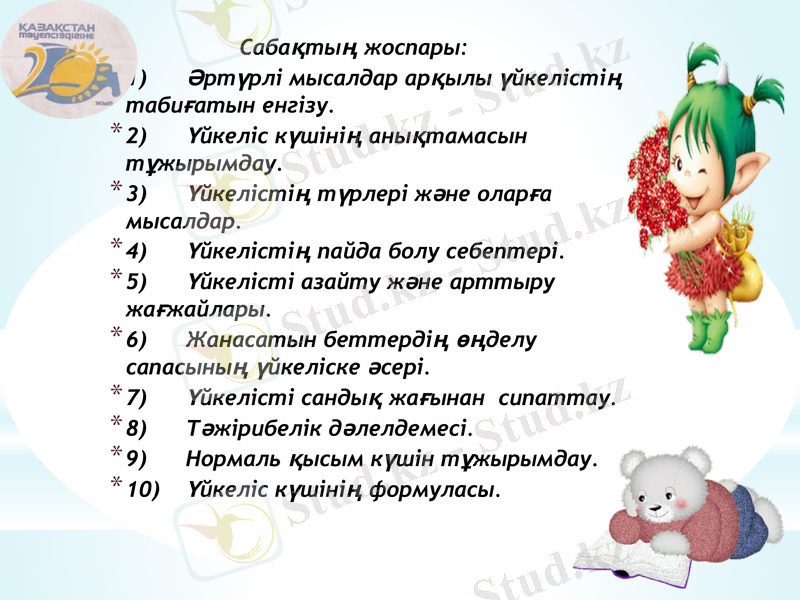

* Сабақтың жоспары:
* 1)Әртүрлі мысалдар арқылы
үйкелістің табиғатын енгізу.
* 2)
Үйкеліс күшінің анықтамасын
тұжырымдау.
* 3)
Үйкелістің түрлері және оларға
мысалдар.
* 4) Үйкелістің пайда болу себептері.
* 5)
Үйкелісті азайту және арттыру
жағжайлары.
* 6)Жанасатын беттердің өңделу
сапасының үйкеліске әсері.
* 7)Үйкелісті сандық жағынан
сипаттау.
* 8) Тәжірибелік дәлелдемесі.
* 9)
Нормаль қысым күшін
тұжырымдау.
* 10) Үйкеліс күшінің формуласы.

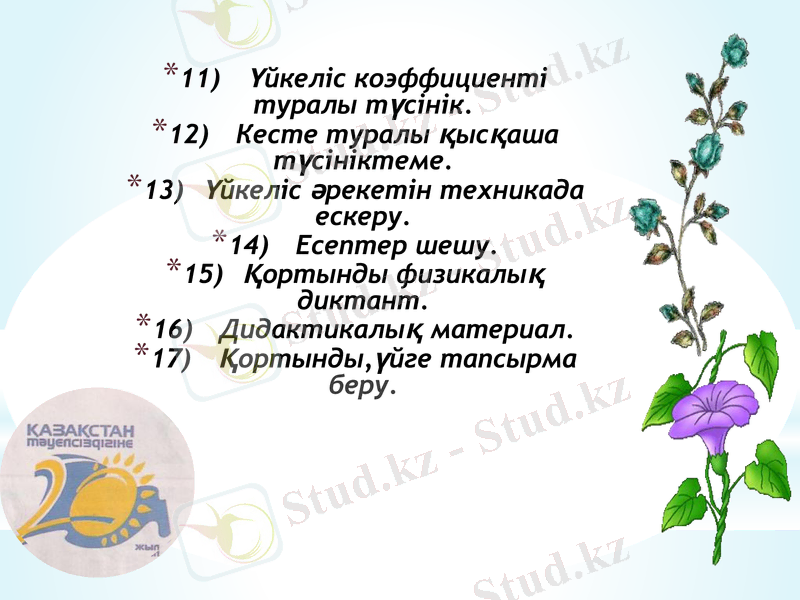

* 11) Үйкеліс коэффициенті
туралы түсінік.
* 12) Кесте туралы қысқаша
түсініктеме.
*13)Үйкеліс әрекетін техникада
ескеру.
* 14) Есептер шешу.
* 15)Қортынды физикалық
диктант.
*16) Дидактикалық материал.
*17) Қортынды,үйге тапсырма
беру.

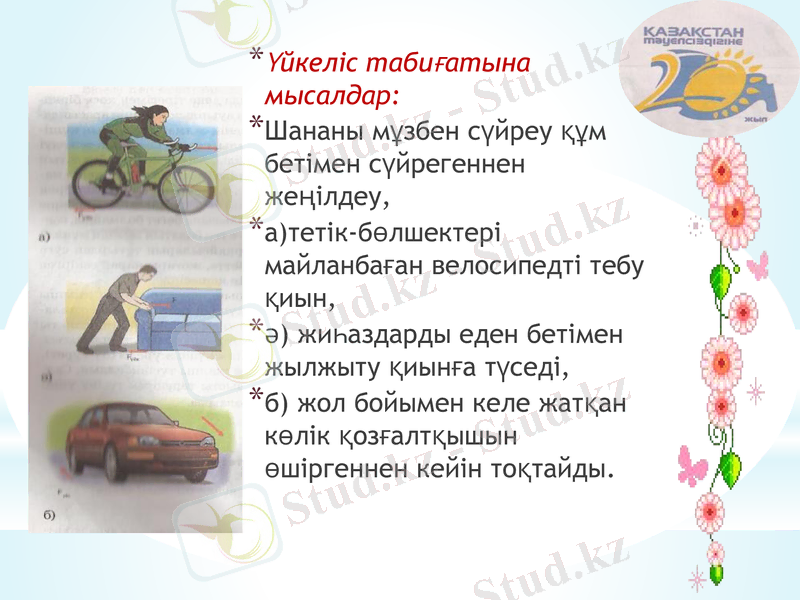

*Үйкеліс табиғатына
мысалдар:
*Шананы мұзбен сүйреу құм
бетімен сүйрегеннен
жеңілдеу,
*а)тетік-бөлшектері
майланбаған велосипедті
тебу қиын,
*ә) жиһаздарды еден бетімен
жылжыту қиынға түседі,
*б) жол бойымен келе
жатқан көлік қозғалтқышын
өшіргеннен кейін тоқтайды.

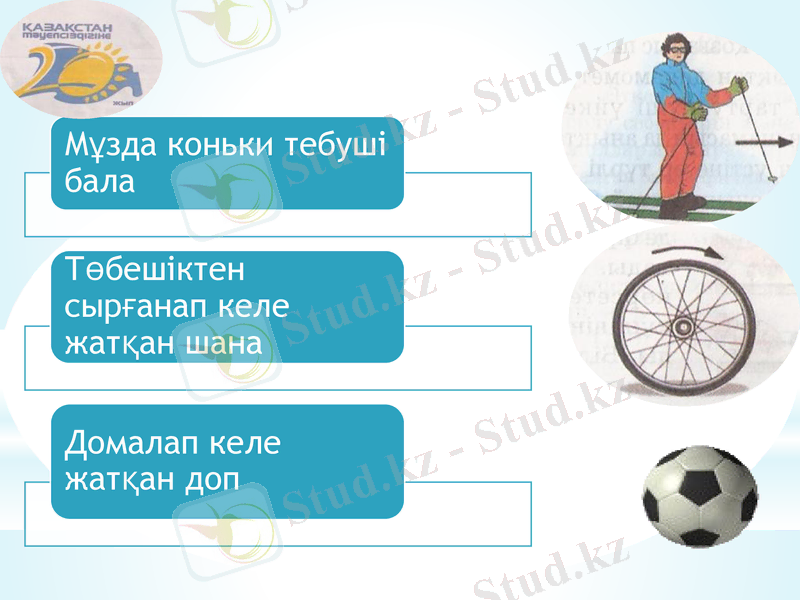

Мұзда коньки
тебуші бала
Төбешіктен
сырғанап келе
жатқан шана
Домалап келе
жатқан доп
Тәжірибелер

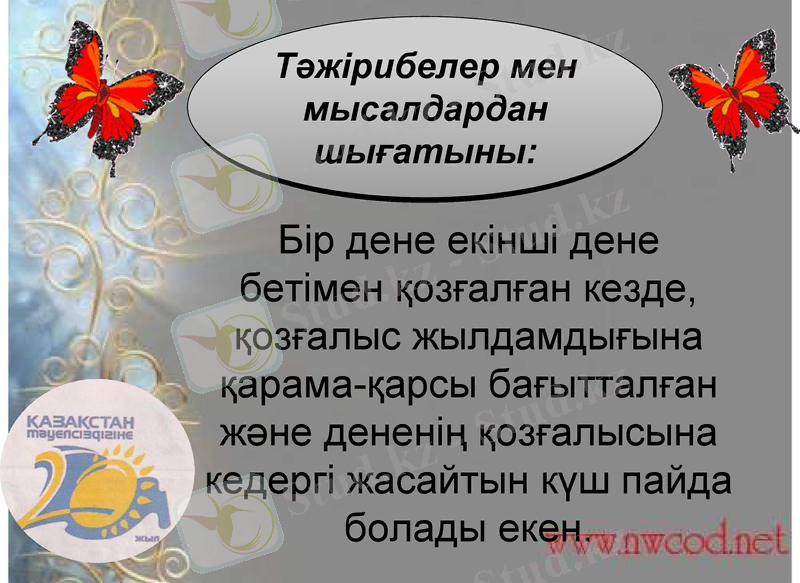

Тәжірибелер мен
мен
мысалдардан
мысалдардан
шығатыны:
шығатыны:
Бір дене екінші дене
Бір дене екінші дене бетімен
бетіменкезде
қозғалған қозғалған кезде,
,қозғалыс
қозғалыс жылдамдығына
жылдамдығына қарама-
қарсы бағытталған
қарама-қарсы және
бағытталған
дененің қозғалысына
және дененің қозғалысына
кедергі жасайтын күш
кедергі
пайдажасайтын күш пайда
болады екен.
болады екен.

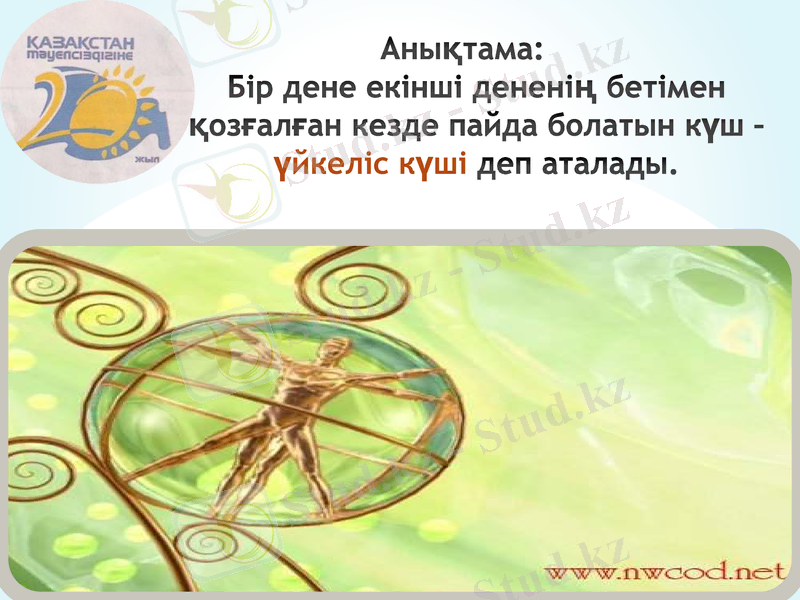

Анықтама:
Бір дене екінші дененің
бетімен қозғалған кезде пайда
болатын күш –
үйкеліс күші деп аталады.

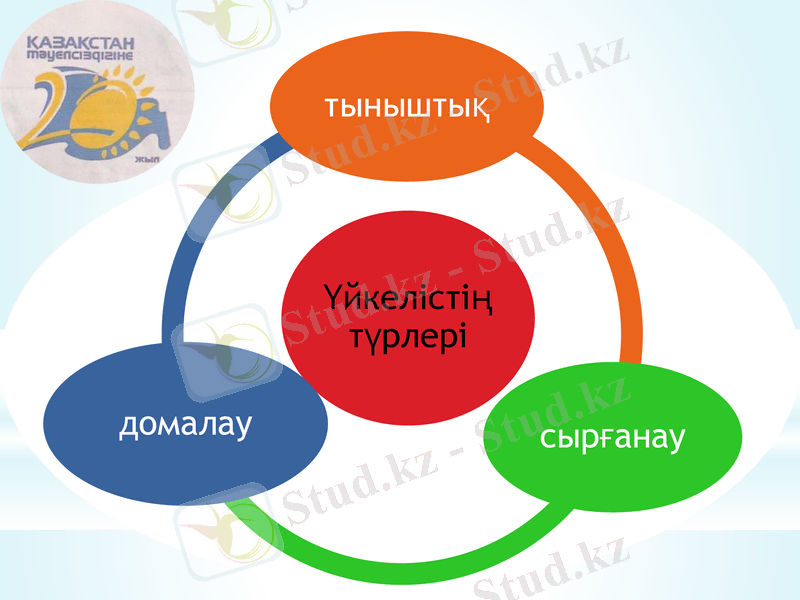

тынышты
қ
Үйкеліст
ің
түрлері
домалау сырғанау

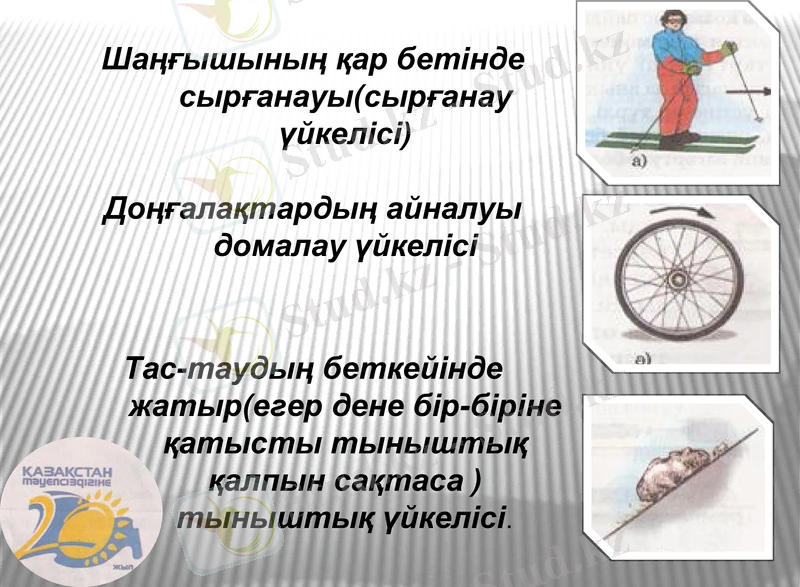

Шаңғышының қар бетінде
сырғанауы(сырғанау
үйкелісі)
Доңғалақтардың айналуы
домалау үйкелісі
Тас-таудың беткейінде
жатыр(егер дене бір-біріне
қатысты тыныштық
қалпын сақтаса )
тыныштық үйкелісі.

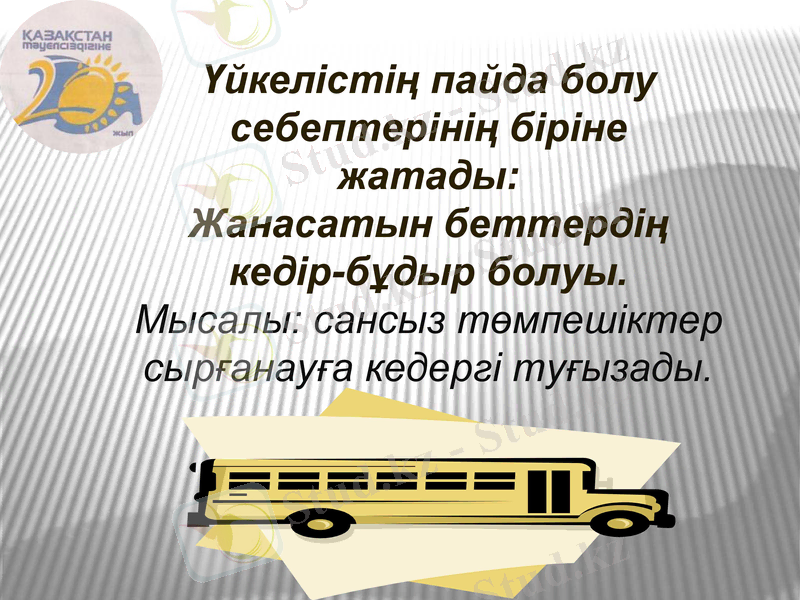

Үйкелістің пайда болу
себептерінің біріне
жатады:
Жанасатын беттердің
кедір-бұдыр болуы.
Мысалы: сансыз төмпешіктер
сырғанауға кедергі туғызады.

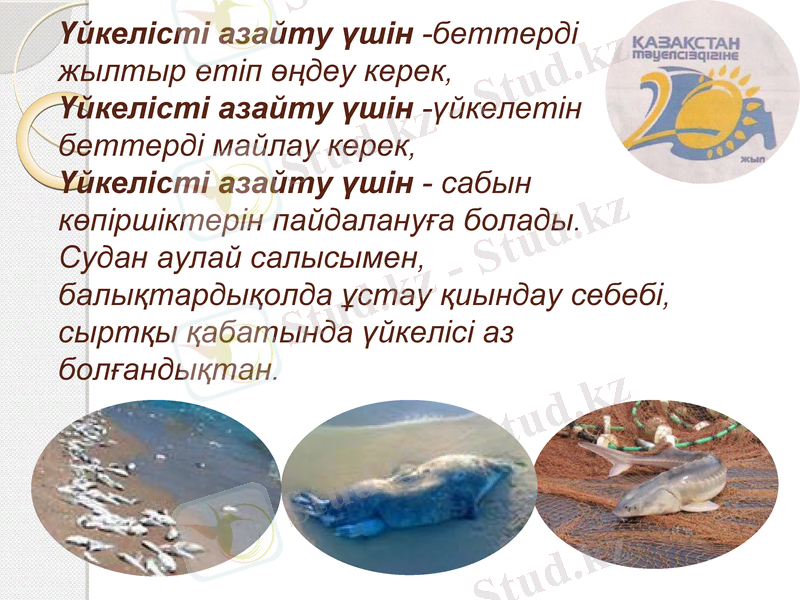

Үйкелісті азайту үшін -беттерді
жылтыр етіп өңдеу керек,
Үйкелісті азайту үшін -үйкелетін
беттерді майлау керек,
Үйкелісті азайту үшін - сабын
көпіршіктерін пайдалануға болады.
Судан аулай салысымен,
балықтардықолда ұстау қиындау себебі,
сыртқы қабатында үйкелісі аз
болғандықтан.

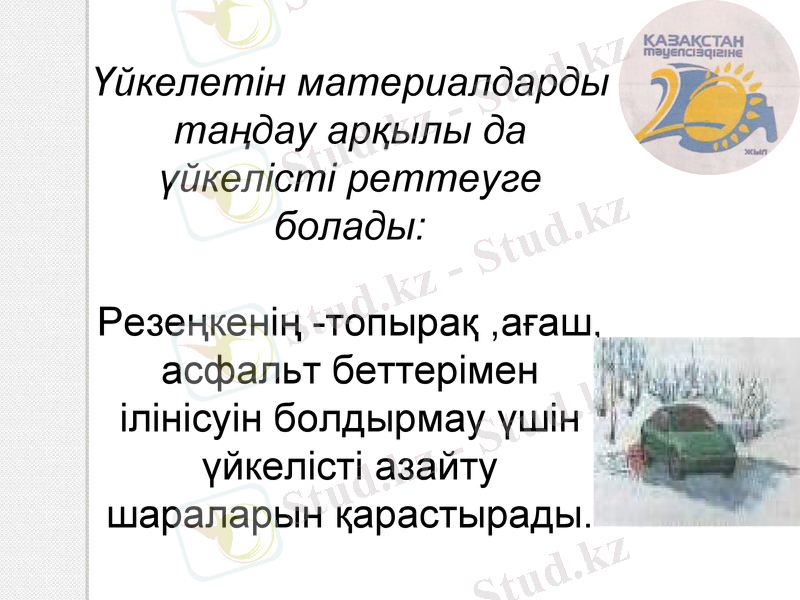

Үйкелетін материалдарды
таңдау арқылы да
үйкелісті реттеуге
болады:
Резеңкенің -топырақ ,ағаш,
асфальт беттерімен
ілінісуін болдырмау үшін
үйкелісті азайту
шараларын қарастырады.

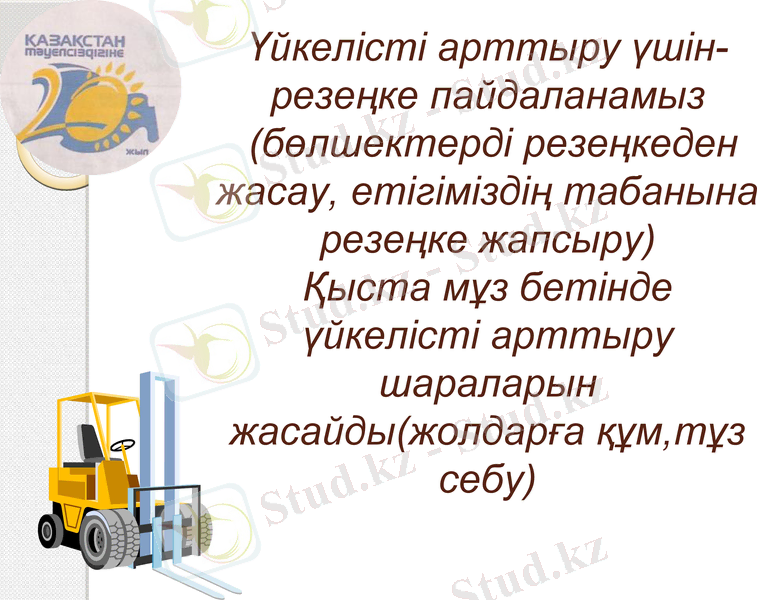

Үйкелісті арттыру үшін- резеңке
пайдаланамыз
(бөлшектерді резеңкеден жасау,
етігіміздің табанына резеңке
жапсыру)
Қыста мұз бетінде үйкелісті
арттыру шараларын
жасайды(жолдарға құм,тұз себу)

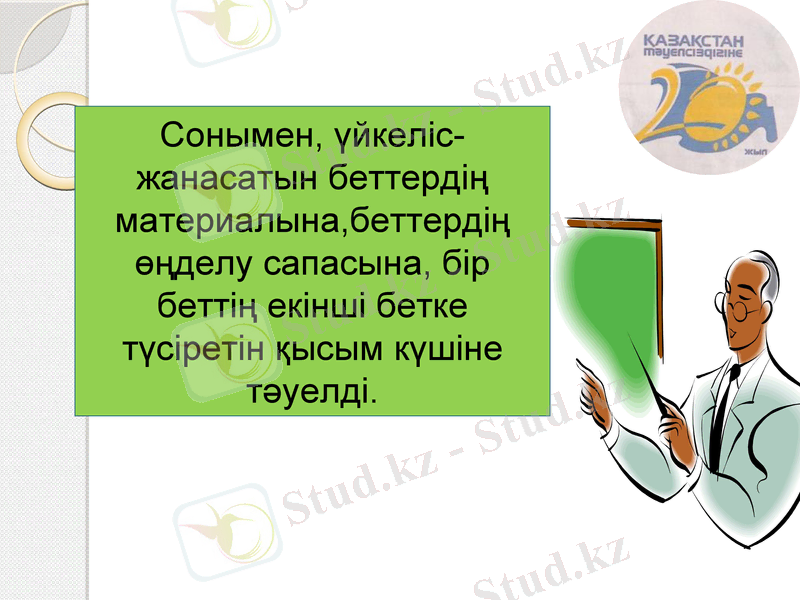

Сонымен, үйкеліс-
жанасатын беттердің
материалына,беттердің
өңделу сапасына, бір
беттің екінші бетке
түсіретін қысым күшіне
тәуелді.

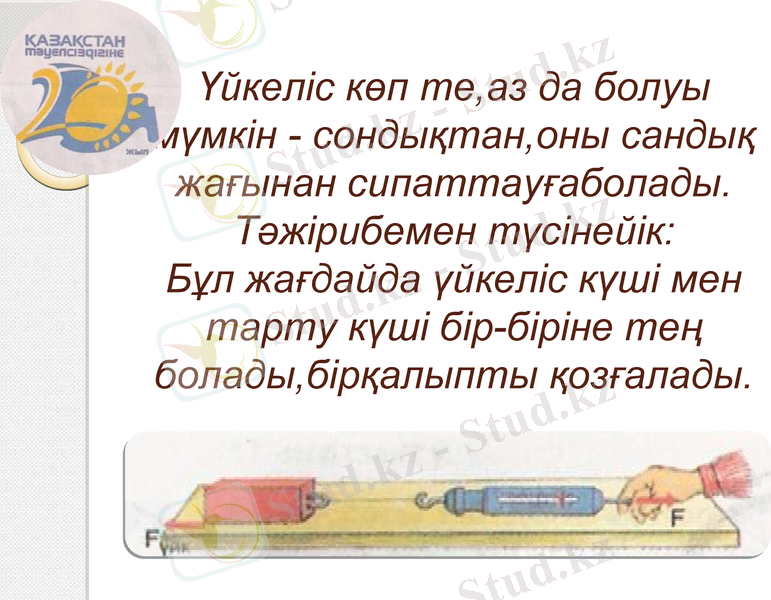

Үйкеліс көп те,аз да болуы
мүмкін - сондықтан,оны сандық
жағынан сипаттауғаболады.
Тәжірибемен түсінейік:
Бұл жағдайда үйкеліс күші мен
тарту күші бір-біріне тең
болады,бірқалыпты қозғалады.

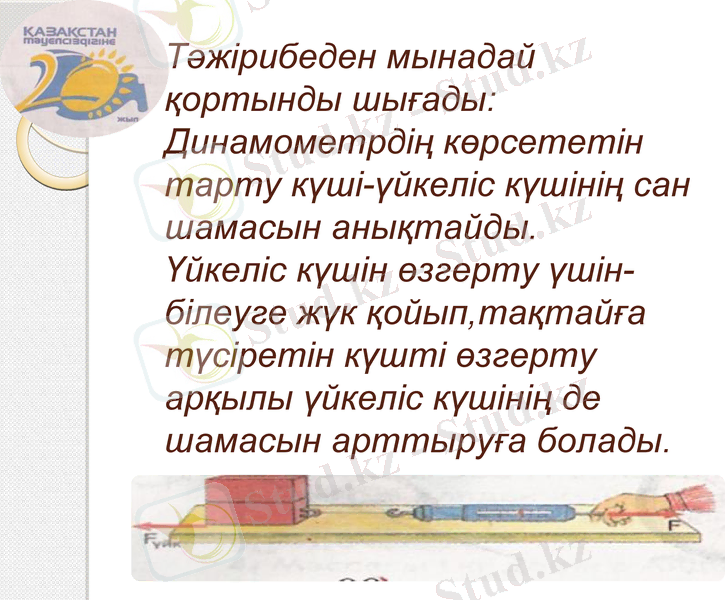

Тәжірибеден мынадай
қортынды шығады:
Динамометрдің көрсететін
тарту күші-үйкеліс күшінің сан
шамасын анықтайды.
Үйкеліс күшін өзгерту үшін-
білеуге жүк қойып,тақтайға
түсіретін күшті өзгерту
арқылы үйкеліс күшінің де
шамасын арттыруға болады.

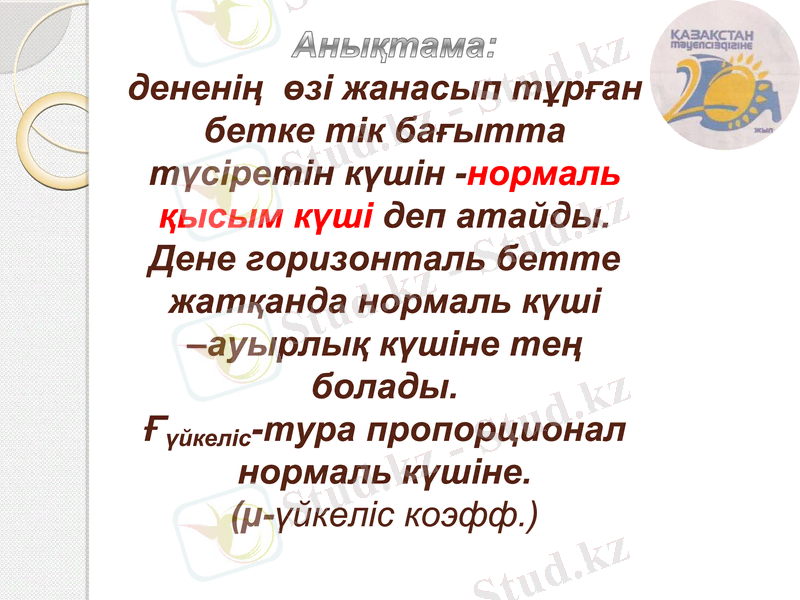

Анықтама:
дененің өзі жанасып тұрған бетке тік
бағытта түсіретін күшін -нормаль
қысым күші деп атайды.
Дене горизонталь бетте жатқанда
нормаль күші –ауырлық күшіне тең
болады.
Ғүйкеліс-тура пропорционал нормаль
күшіне.
(µ-үйкеліс коэфф.)

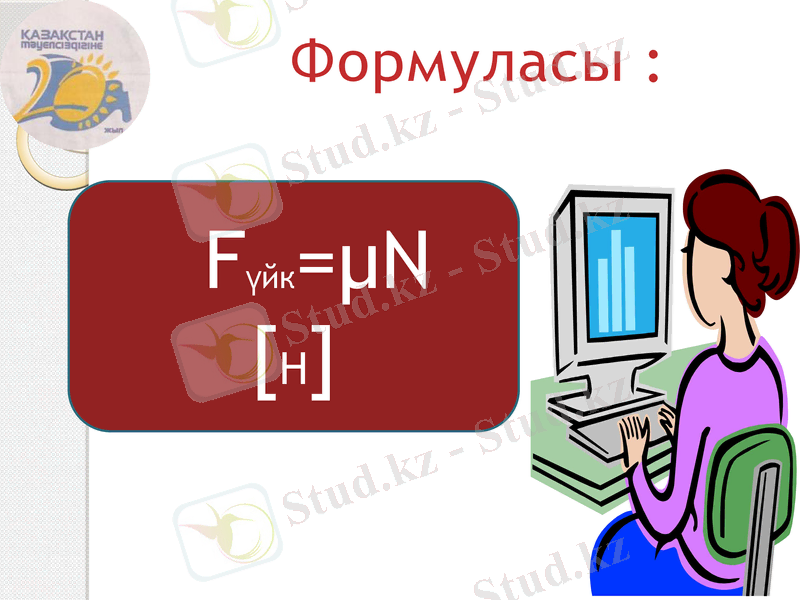

Формуласы :
F =µN
үйк
[H]

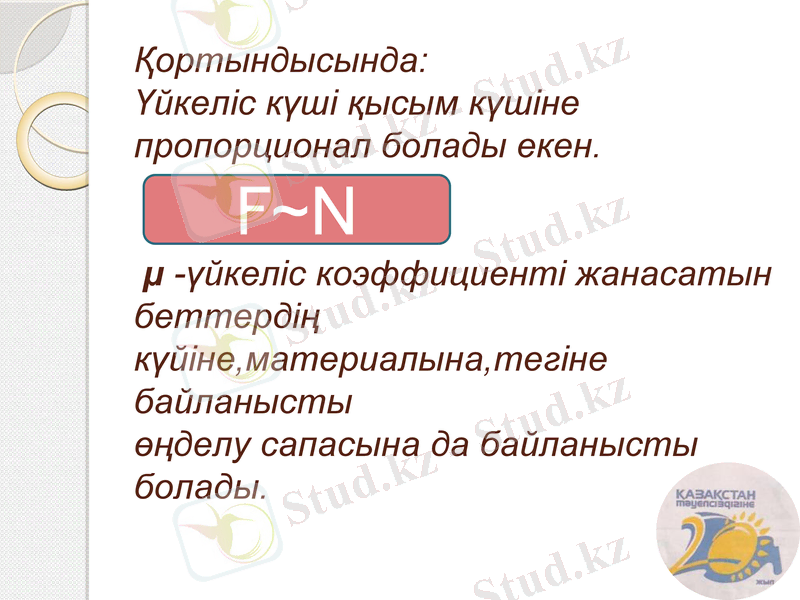

Қортындысында:
Үйкеліс күші қысым күшіне
пропорционал болады екен.
F~N
µ -үйкеліс коэффициенті
жанасатын беттердің
күйіне,материалына,тегіне
байланысты
өңделу сапасына да байланысты
болады.

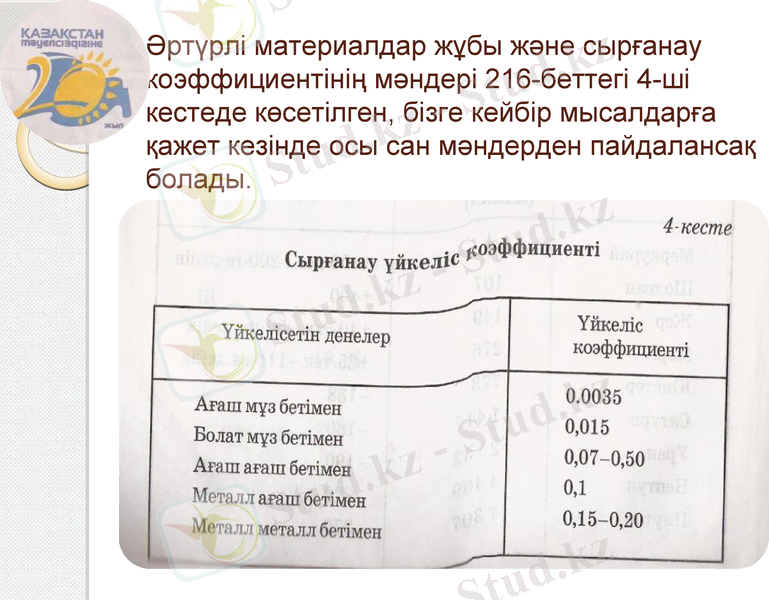

Әртүрлі материалдар жұбы және сырғанау
коэффициентінің мәндері 216-беттегі 4-ші
кестеде көсетілген, бізге кейбір мысалдарға
қажет кезінде осы сан мәндерден пайдалансақ
болады.

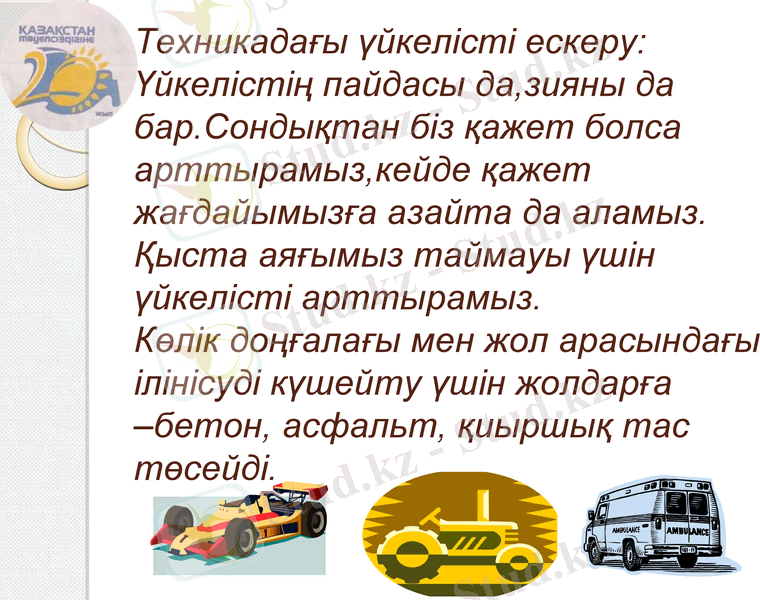

Техникадағы үйкелісті ескеру:
Үйкелістің пайдасы да,зияны да
бар.Сондықтан біз қажет болса
арттырамыз,кейде қажет
жағдайымызға азайта да аламыз.
Қыста аяғымыз таймауы үшін
үйкелісті арттырамыз.
Көлік доңғалағы мен жол арасындағы
ілінісуді күшейту үшін жолдарға –
бетон, асфальт, қиыршық тас
төсейді.

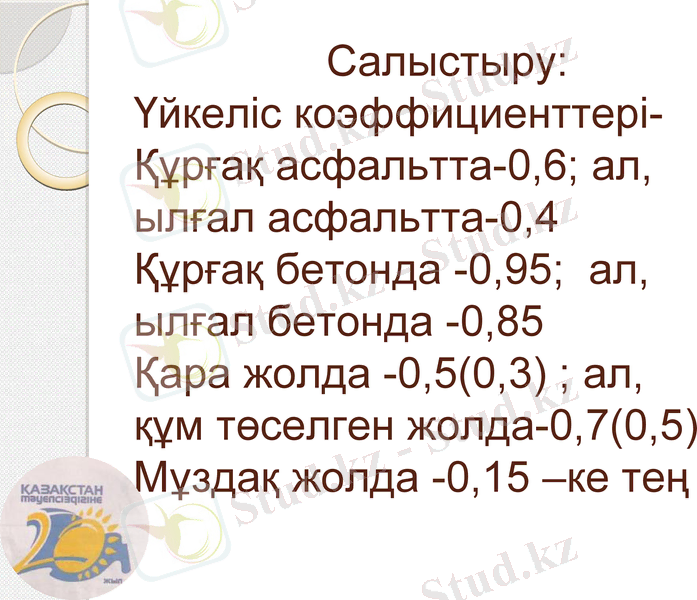

Салыстыру:
Үйкеліс коэффициенттері-
Құрғақ асфальтта-0,6; ал,
ылғал асфальтта-0,4
Құрғақ бетонда -0,95; ал,
ылғал бетонда -0,85
Қара жолда -0,5(0,3) ; ал,
құм төселген жолда-0,7(0,5)
Мұздақ жолда -0,15 –ке тең

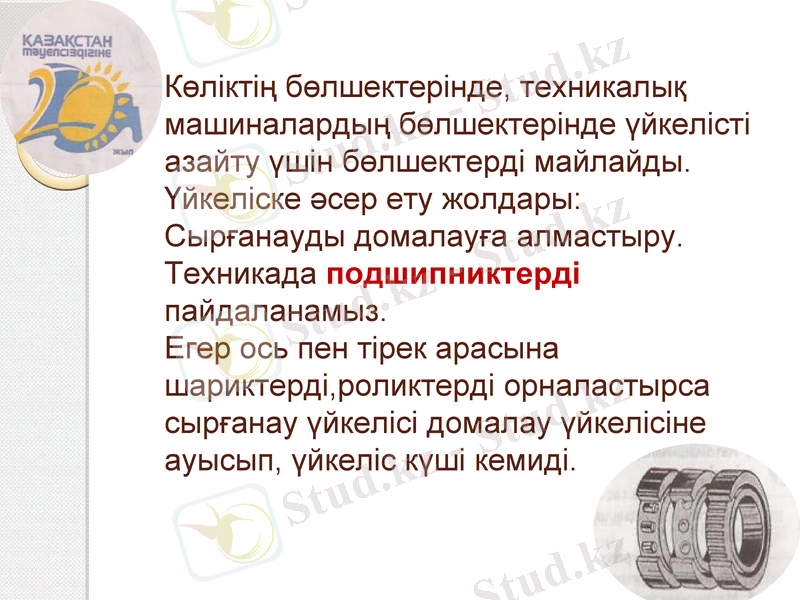

Көліктің бөлшектерінде, техникалық
машиналардың бөлшектерінде үйкелісті
азайту үшін бөлшектерді майлайды.
Үйкеліске әсер ету жолдары:
Сырғанауды домалауға алмастыру.
Техникада подшипниктерді
пайдаланамыз.
Егер ось пен тірек арасына
шариктерді,роликтерді орналастырса
сырғанау үйкелісі домалау үйкелісіне
ауысып, үйкеліс күші кемиді.
Подшипниктер-үйкеліс
күшін 20-30 есе азайтады
Подшипниктер-
өнеркәсіпте әртүрлі
өлшемде шығарылады
Үлкен машиналарға
арналған кейбір
подшипниктердің массасы
1 тоннадан асатындары
да, бар
Қортынды
Үйкеліс күші –жанасқан екі дене
бетінің арасында қозғалыс
жылдамдығына қарама-қарсы
бағытталған күш.
Үйкелістің үш түрі бар
Қажет жағдайларда үйкелісті
азайтуға, немесе көбейтуге
болады
Өндірісте үйкеліс күшін азайтуға
подшипниктер қолданылады.
Ой толғау !
Еске
түсірейік
Физикалық диктант
1. Сандық мәнімен және бағытымен
сипатталатын физикалық............ деп
аталады.
2 .Күштің өлшеу бірлігі қандай?
3 .Дене пішінінің немесе өлшемдерінің
өзгеруін ...................... деп атайды.
4 .Деформация
бөлінеді.................... .................
5 .Күшті өлшеу үшін арнайы
қолданылатын құрал .........................
6 .Серпімді деформацияға байланысты
күшті анықтайтын заң................... ......
7. Гук заңын тұжырымда!
8 .Денеге бір мезгілде әрекет ететін
бірнеше күштің әрекетін, сол
күштердің........ ... күші деп атайды.
9 .Денелердің Жерге тартылу
күшін...................... күші деп атайды.
10. Денеге әрекет ететін ауырлық
күші....................... ...... тура
пропорционал болады.
11.Дененің тірекке немесе аспаға
әрекет ететін күші ........... ........
деп аталады.
Үйге
тапсырма:
§ 41-42 оқу
18 Жаттығу №3 есеп
Назар
аударғандарыңызға
Рахмет!
