Ұрыстық серіппе

Презентация қосу

№ 4 Шұбарқұдық
орта мектебі

Темір ауданы
№4 Шұбарқұдық орта мектебінің
алғашқы әскери дайындық пәнінің
оқытушы-ұйымдастырушысы
Жанғалиев Ерғали Бақтыбайұлы

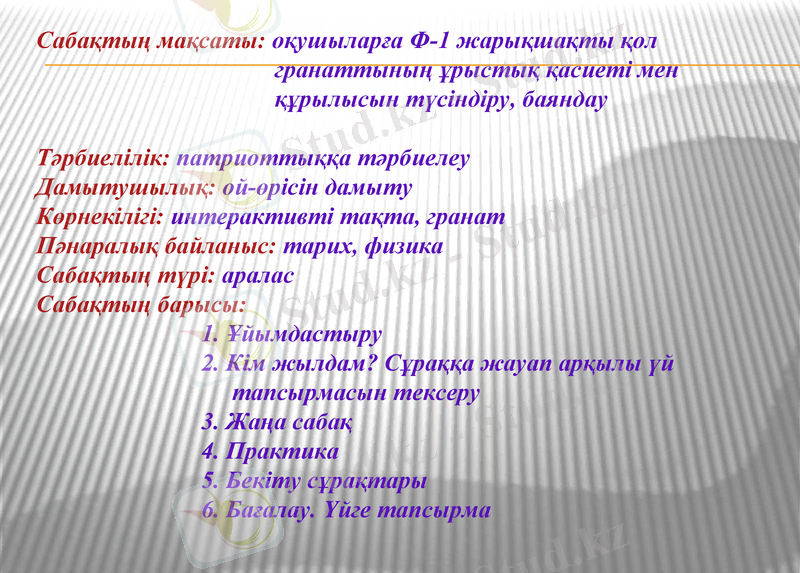

Сабақтың мақсаты: оқушыларға Ф-1 жарықшақты қол
гранаттының ұрыстық қасиеті мен
құрылысын түсіндіру, баяндау

Тәрбиелілік: патриоттыққа тәрбиелеу
Дамытушылық: ой-өрісін дамыту
Көрнекілігі: интерактивті тақта, гранат
Пәнаралық байланыс: тарих, физика
Сабақтың түрі: аралас
Сабақтың барысы:
1. Ұйымдастыру
2. Кім жылдам? Сұраққа жауап арқылы үй
тапсырмасын тексеру
3. Жаңа сабақ
4. Практика
5. Бекіту сұрақтары
6. Бағалау. Үйге тапсырма

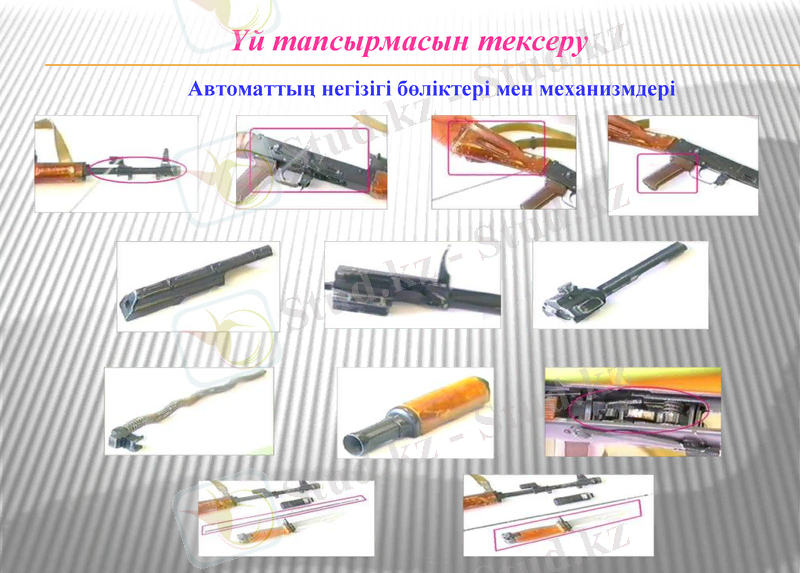

Үй тапсырмасын тексеру
Автоматтың негізігі бөліктері мен механизмдері
Сабақтың тақырыбы

ф-1 жарықшақты
қол гранаттың ұрыстық
қасиеті
мен құрылысы

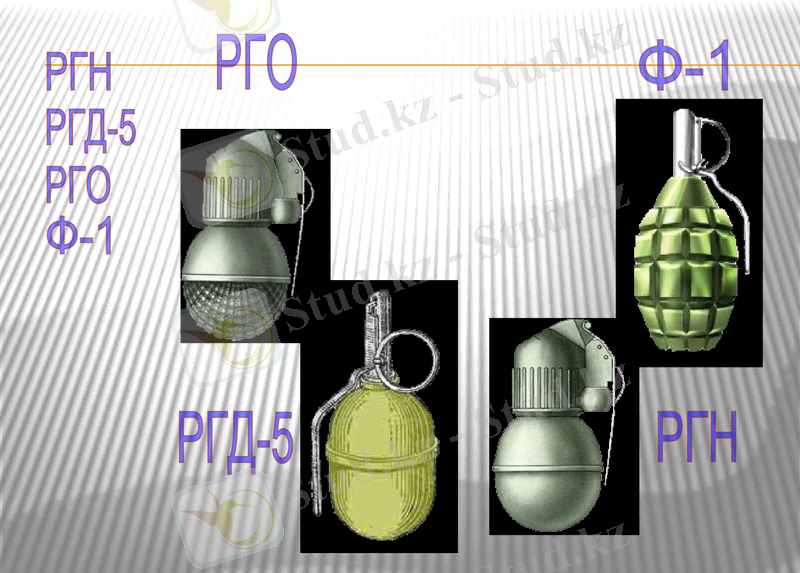

РГН РГО Ф-1
РГД-5
РГО
Ф-1

РГД-5 РГН

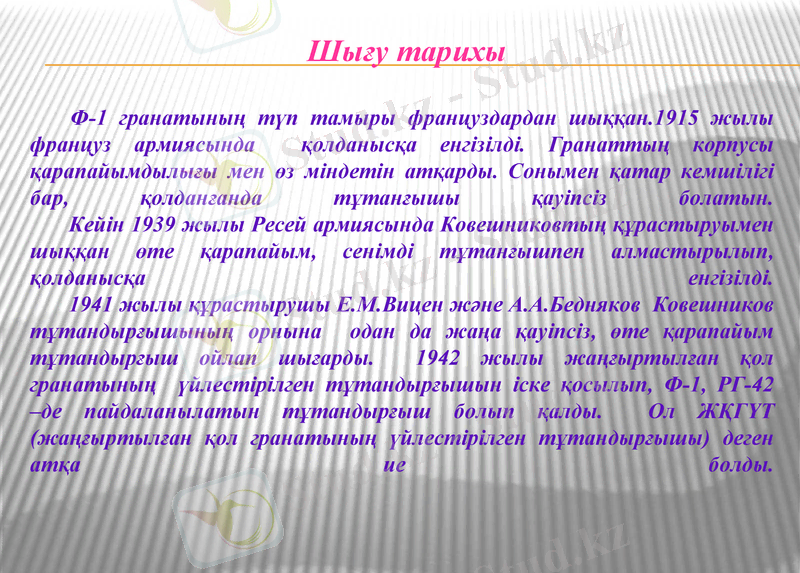

Шығу тарихы

Ф-1 гранатының түп тамыры француздардан шыққан.1915 жылы
француз армиясында қолданысқа енгізілді. Гранаттың корпусы
қарапайымдылығы мен өз міндетін атқарды. Сонымен қатар кемшілігі
бар, қолданғанда тұтанғышы қауіпсіз болатын.
Кейін 1939 жылы Ресей армиясында Ковешниковтың құрастыруымен
шыққан өте қарапайым, сенімді тұтанғышпен алмастырылып,
қолданысқа енгізілді.
1941 жылы құрастырушы Е.М.Вицен және А.А.Бедняков Ковешников
тұтандырғышының орнына одан да жаңа қауіпсіз, өте қарапайым
тұтандырғыш ойлап шығарды. 1942 жылы жаңғыртылған қол
гранатының үйлестірілген тұтандырғышын іске қосылып, Ф-1, РГ-42 –
де пайдаланылатын тұтандырғыш болып қалды. Ол ЖҚГҮТ
(жаңғыртылған қол гранатының үйлестірілген тұтандырғышы) деген
атқа ие болды.

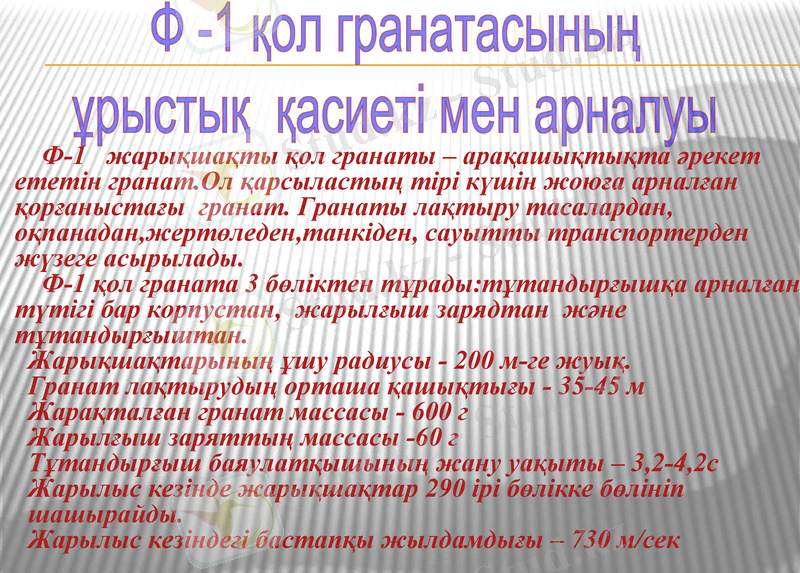

Ф -1 қол гранатасының
ұрыстық қасиеті мен арналуы
Ф-1 жарықшақты қол гранаты – арақашықтықта әрекет
ететін гранат.Ол қарсыластың тірі күшін жоюға арналған
қорғаныстағы гранат. Гранаты лақтыру тасалардан,
оқпанадан,жертөледен,танкіден, сауытты транспортерден
жүзеге асырылады.
Ф-1 қол граната 3 бөліктен тұрады:тұтандырғышқа арналған
түтігі бар корпустан, жарылғыш зарядтан және
тұтандырғыштан.

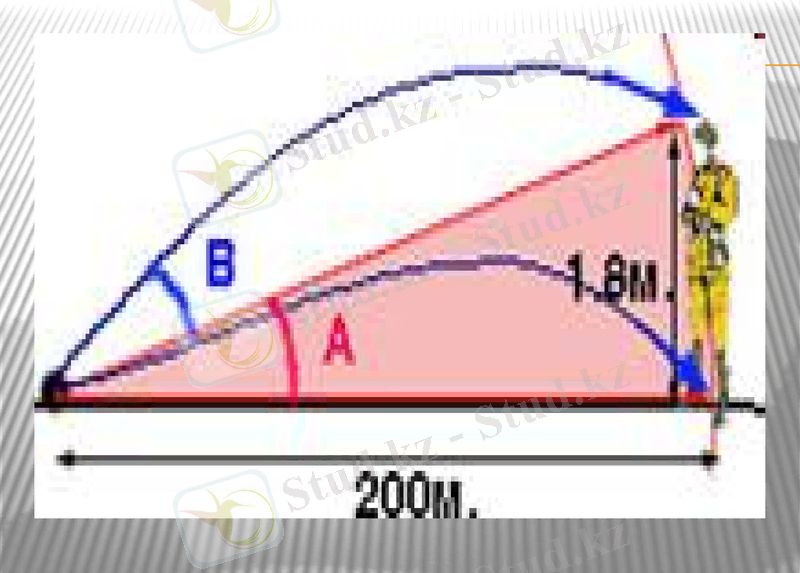

Жарықшақтарының ұшу радиусы - 200 м-ге жуық.
Гранат лақтырудың орташа қашықтығы - 35-45 м
Жарақталған гранат массасы - 600 г
Жарылғыш заряттың массасы -60 г
Тұтандырғыш баяулатқышының жану уақыты – 3,2-4,2с
Жарылыс кезінде жарықшақтар 290 ірі бөлікке бөлініп
шашырайды.
Жарылыс кезіндегі бастапқы жылдамдығы – 730 м/сек

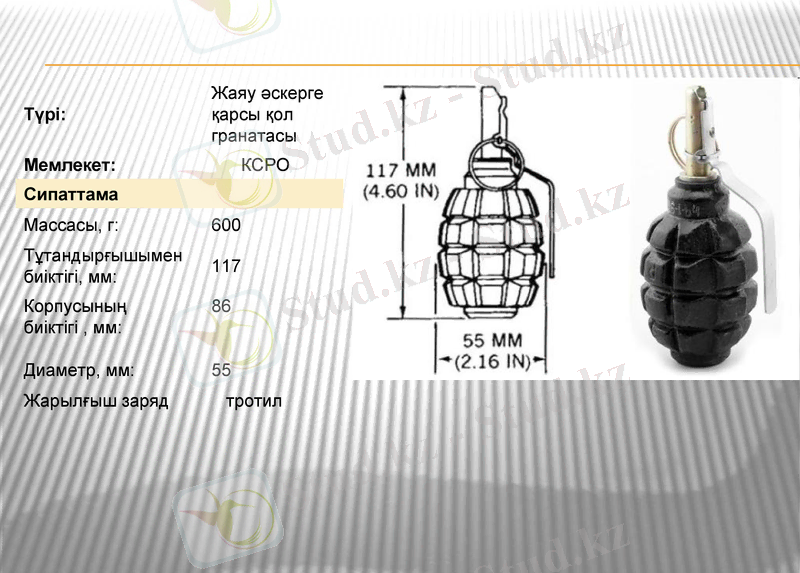

Жаяу әскерге
Түрі: қарсы қол
гранатасы
Мемлекет: КСРО
Сипаттама
Массасы, г: 600
Тұтандырғышымен
117
биіктігі, мм:
Корпусының 86
биіктігі , мм:

Диаметр, мм: 55
Жарылғыш заряд тротил

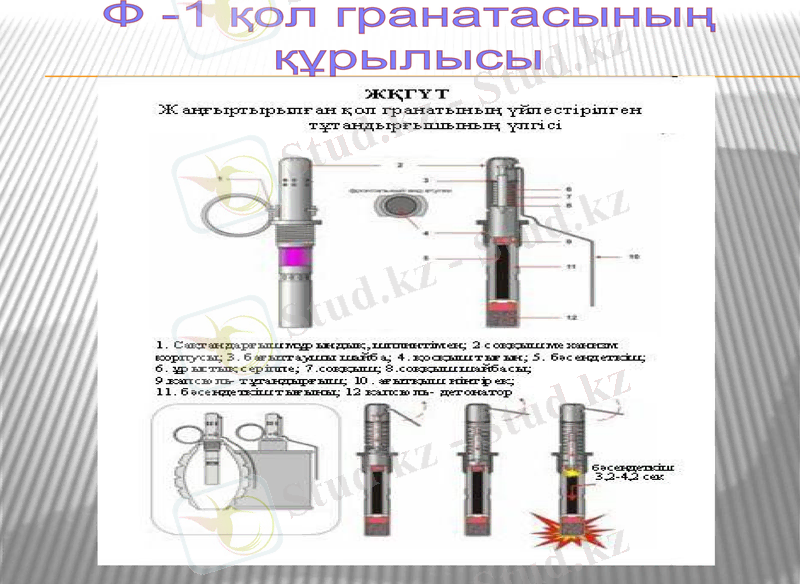

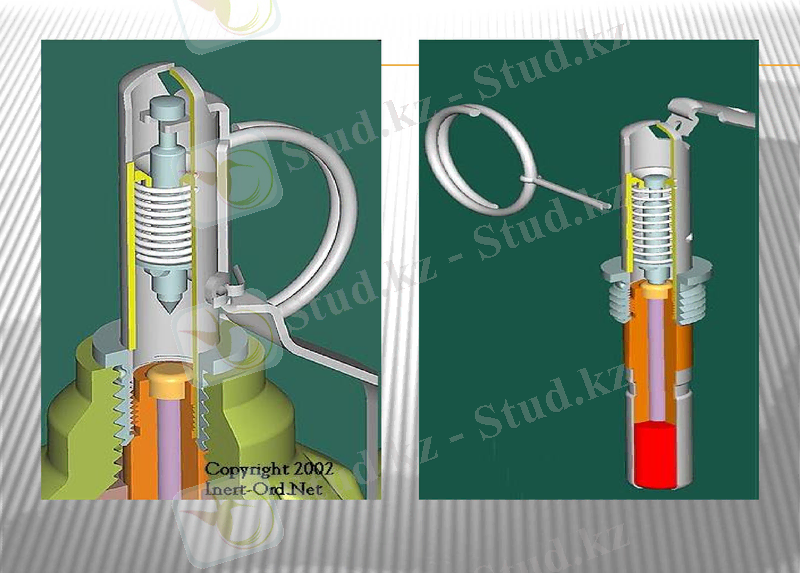

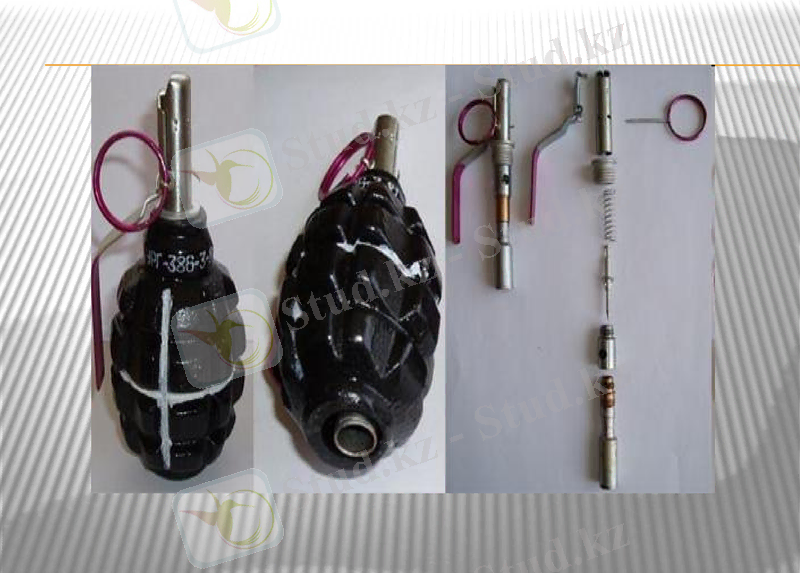

Ф -1 қол гранатасының
құрылысы

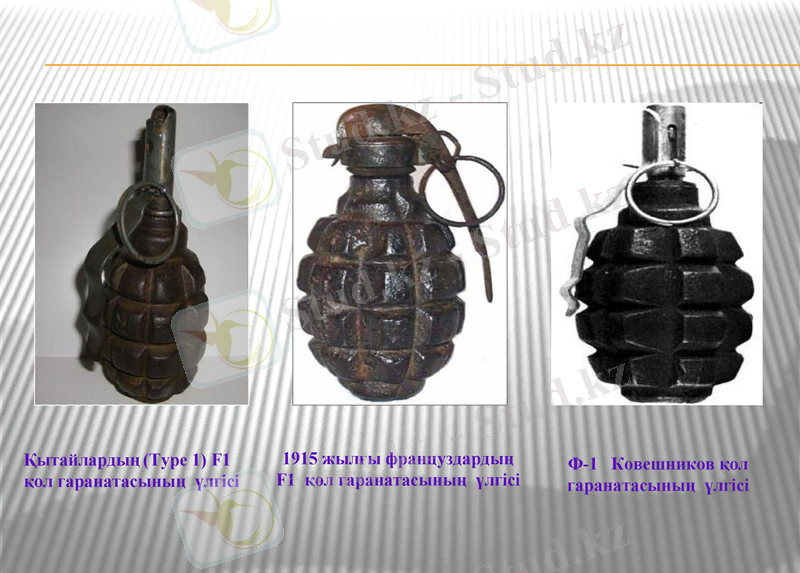

Қытайлардың (Type 1) F1 1915 жылғы француздардың Ф-1 Ковешников қол
қол гаранатасының үлгісі F1 қол гаранатасының үлгісі гаранатасының үлгісі

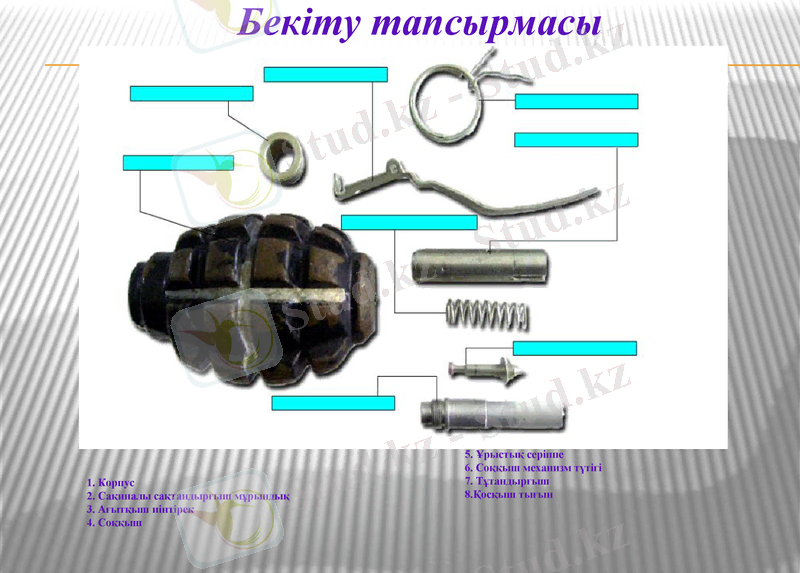

Бекіту тапсырмасы

1. Корпус 5. Ұрыстық серіппе
2. Сақиналы сақтандырғыш мұрындық 6. Соққыш механизм түтігі
3. Ағытқыш иінтірек 7. Тұтандырғыш
4. Соққыш 8.Қосқыш тығын
