Шекті элементтер әдісі негізінде порталды кран механизмнің беріктігін зерттеу методикасын үйрену
Презентация қосу
Порталды кранды
беріктікке есептеу
5в071200-машинажасау,

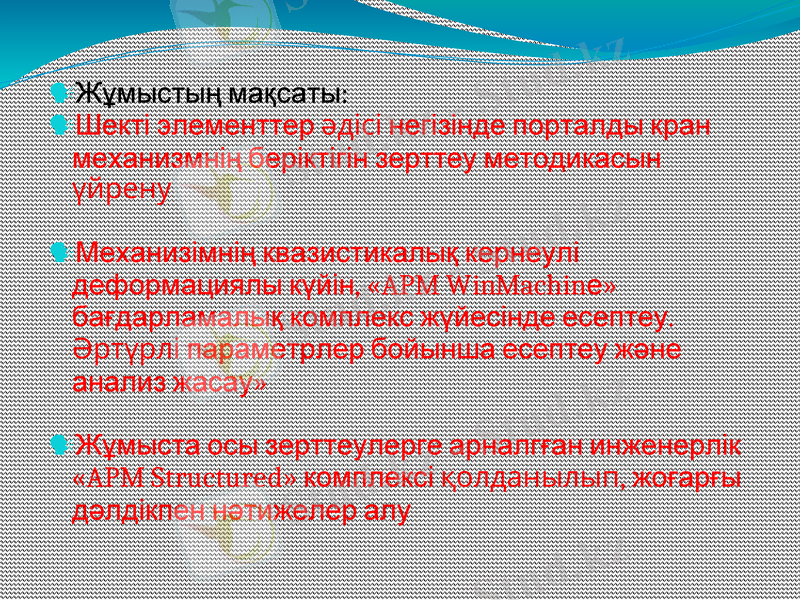

Жұмыстың мақсаты:
Шекті элементтер әдісі негізінде порталды кран
механизмнің беріктігін зерттеу методикасын
үйрену
Механизімнің квазистикалық кернеулі
деформациялы күйін, «APM WinMachinе»
бағдарламалық комплекс жүйесінде есептеу.
Әртүрлі параметрлер бойынша есептеу және
анализ жасау»
Жұмыста осы зерттеулерге арналгған
инженерлік «APM Structured» комплексі
қолданылып, жоғарғы дәлдікпен нәтижелер алу

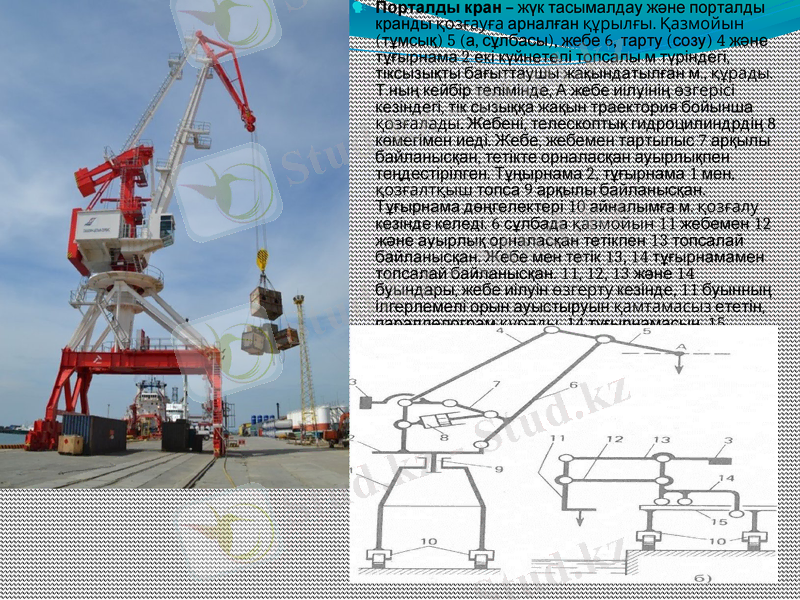

Порталды кран – жүк тасымалдау және порталды
кранды қозғауға арналған құрылғы. Қазмойын
(тұмсық) 5 (а, сұлбасы), жебе 6, тарту (созу) 4 және
тұғырнама 2 екі күйнетелі топсалы м түріндегі,
тіксызықты бағыттаушы жақындатылған м., құрады.
Т.ның кейбір телімінде, А жебе иілуінің өзгерісі
кезіндегі, тік сызыққа жақын траектория бойынша
қозғалады. Жебені, телескоптық гидроцилиндрдің 8
көмегімен иеді. Жебе, жебемен тартылыс 7 арқылы
байланысқан, тетікте орналасқан ауырлықпен
теңдестірілген. Тұңырнама 2, тұғырнама 1 мен,
қозғалтқыш топса 9 арқылы байланысқан. Тұғырнама
дөңгелектері 10 айналымға м. қозғалу кезінде келеді.
6 сұлбада қазмойын 11 жебемен 12 және ауырлық
орналасқан тетікпен 13 топсалай байланысқан. Жебе
мен тетік 13, 14 тұғырнамамен топсалай
байланысқан. 11, 12, 13 және 14 буындары, жебе
иілуін өзгерту кезінде, 11 буынның ілгерлемелі орын
ауыстыруын қамтамасыз ететін, параллелограм
құрады. 14 тұғырнамасын, 15 тұғырнамасының
бағыттаушысы арқылы жылжытады
Порталды кран

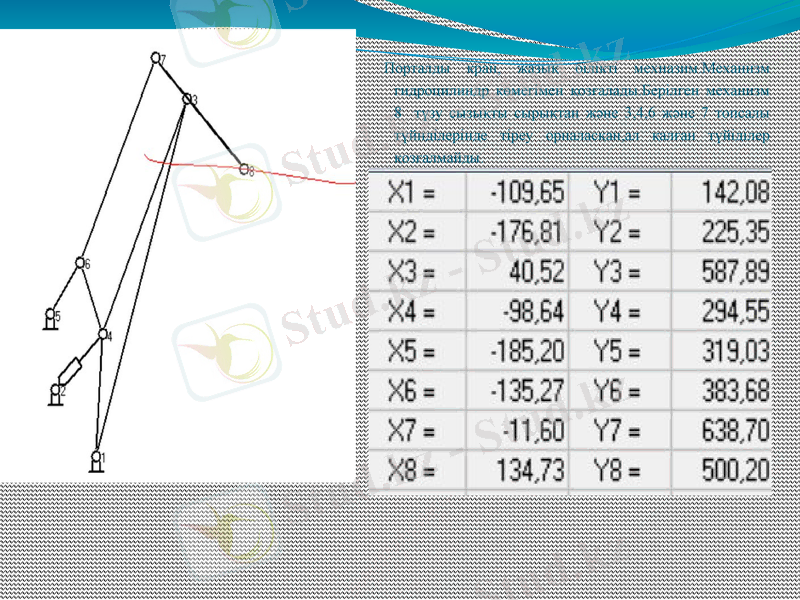

Порталды кран, жазық білікті мехназим.Механизм
гидроцилиндр көмегімен қозғалады.Берілген механизм 8 түзу
сызықты сырықтан және 3,4,6 және 7 топсалы түйнділерінде
тіреу орналасқан,ал қалған түйіділер қозғалмайды.
Порталды кранның
жобалау схемасы
Түйіндердің координаттары

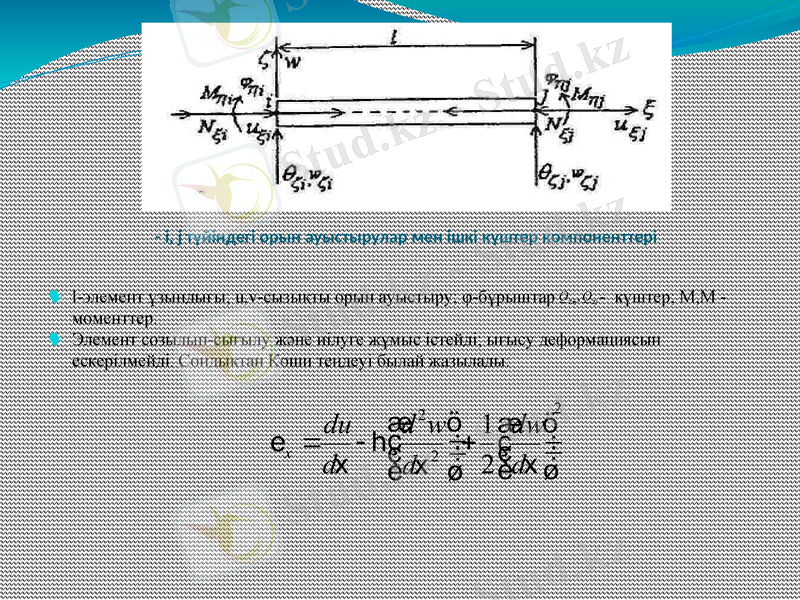

- i, j түйіндегі орын ауыстырулар мен ішкі күштер компоненттері
l-элемент ұзындығы; u,v-сызықты орын ауыстыру; φ-бұрыштар Q ,i , Q j- күштер; M,M
-моменттер.
Элемент созылып-сығылу және иілуге жұмыс істейді; ығысу деформациясын
ескерілмейді. Сондықтан Коши теңдеуі былай жазылады:
du d w 1 dw
x 2
d d 2 d

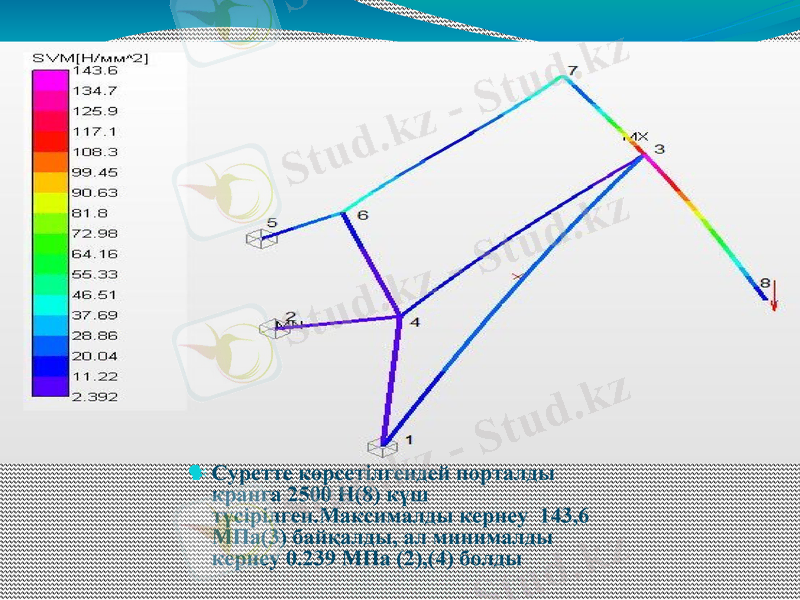

Суретте көрсетілгендей порталды кранга
2500 Н(8) күш түсірілген.Максималды
кернеу 143,6 МПа(3) байқалды, ал
минималды кернеу 0.239 МПа (2),(4) болды

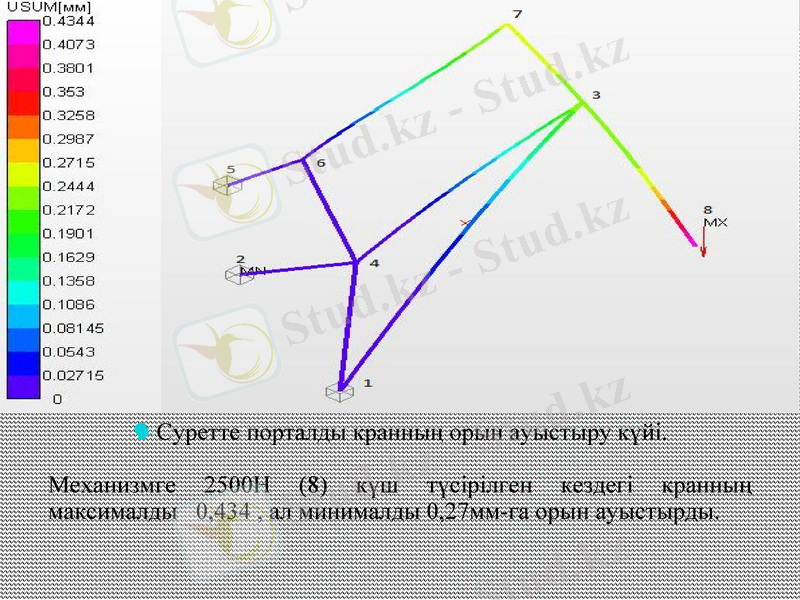

Суретте порталды кранның орын ауыстыру күйі.
Механизмге 2500Н (8) күш түсірілген кездегі кранның
максималды 0,434 , ал минималды 0,27мм-га орын ауыстырды.

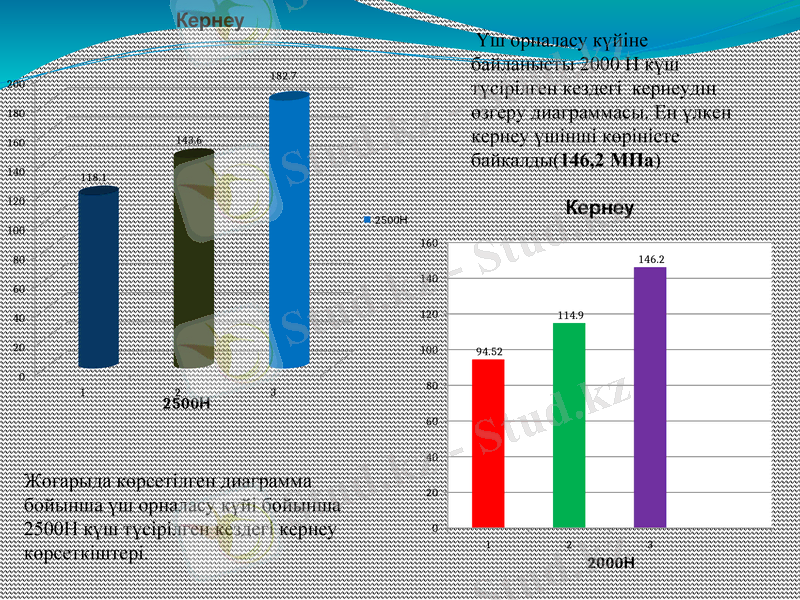

Кернеу Үш орналасу күйіне
байланысты 2000 Н күш
200 182.7 түсірілген кездегі кернеудің
180 өзгеру диаграммасы. Ең үлкен
160 143.6 кернеу үшінші көріністе
140
байқалды(146,2 МПа)
118.1
120
100
2500Н Кернеу
80 160
146.2
60 140
40 114.9
120
100 94.52
0
1 2 3 80
2500Н
Жоғарыда көрсетілген диаграмма 20
бойынша үш орналасу күйі бойынша
0
2500Н күш түсірілген кездегі кернеу 1 2 3
көрсеткіштері. 2000Н

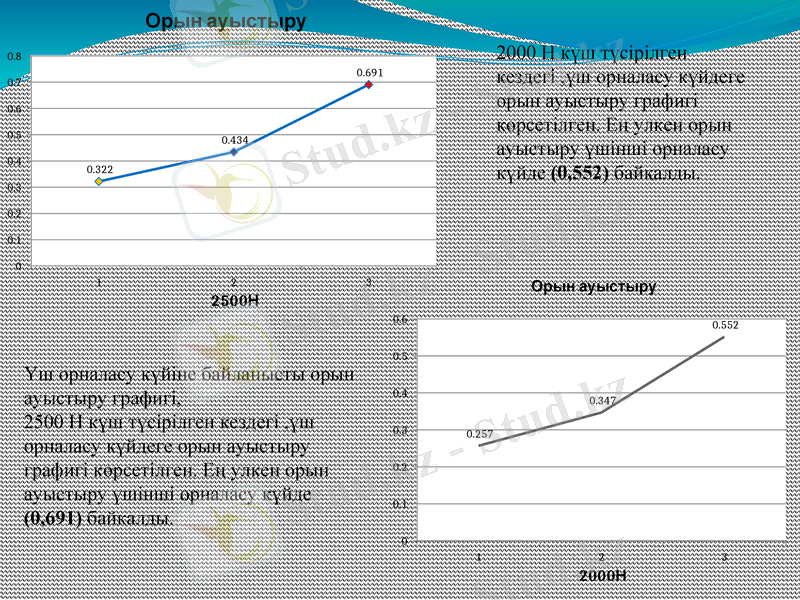

Орын ауыстыру
0.8 2000 Н күш түсірілген
0.7
0.69
кездегі ,үш орналасу күйдеге
0.6 орын ауыстыру графигі
0.5 0.43
көрсетілген. Ең улкен орын
0.4
ауыстыру үшінші орналасу
0.32
0.3
күйде (0,552) байқалды.
0.2
0.1
0
1 2 3
2500Н Орын ауыстыру
0.6
0.55
0.5
Үш орналасу күйіне байланысты орын
0.4
ауыстыру графигі, 0.35
2500 Н күш түсірілген кездегі ,үш 0.3
0.26
орналасу күйдеге орын ауыстыру
0.2
графигі көрсетілген. Ең улкен орын
ауыстыру үшінші орналасу күйде 0.1
(0,691) байқалды.
0
1 2 3
2000Н

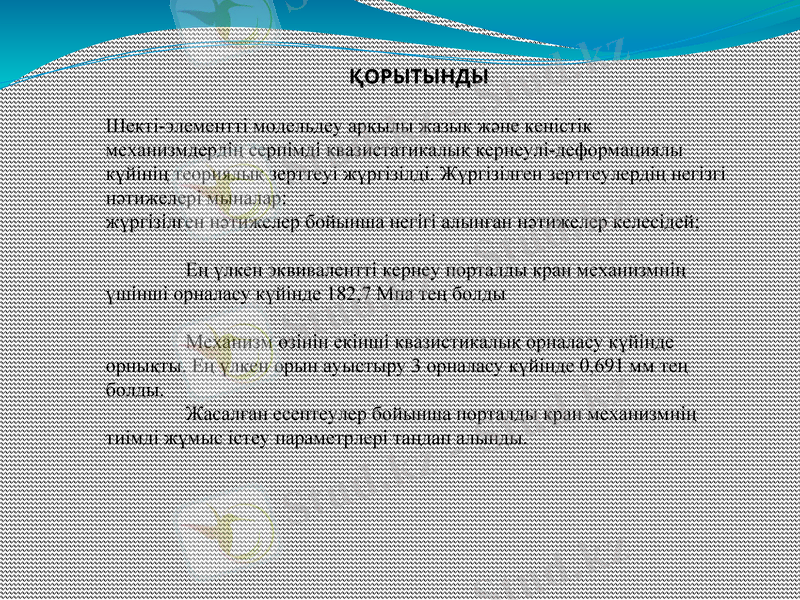

ҚОРЫТЫНДЫ
Шекті-элементті модельдеу арқылы жазық және кеңістік
механизмдердің серпімді квазистатикалық кернеулі-деформациялы
күйінің теориялық зерттеуі жүргізілді. Жүргізілген зерттеулердің негізгі
нәтижелері мыналар:
жүргізілген нәтижелер бойынша негігі алынған нәтижелер келесідей;
Ең үлкен эквивалентті кернеу порталды кран механизмнің үшінші
орналасу күйінде 182,7 Мпа тең болды
Механизм өзінін екінші квазистикалық орналасу күйінде орнықты.
Ең үлкен орын ауыстыру 3 орналасу күйінде 0,691 мм тең болды.
Жасалған есептеулер бойынша порталды кран механизмнің тиімді
жұмыс істеу параметрлері таңдап алынды.
