Жүректің электрлік белсенділігі

Презентация қосу

М.Оспанов атындағы Батыс
Қазақстан Мемлекеттік Медициналық
Университеті

Студенттің өзіндік
жұмысы

Кафедра: Жаратылыстану ғылыми пәндер
кафедрасы
Тақырыбы: Жүректің электрлік белсенділігі

Орындаған: Манапбай Д.Г
Тобы: 118 А
Тексерген: Турганбаева А.У.

Ақтөбе 2016

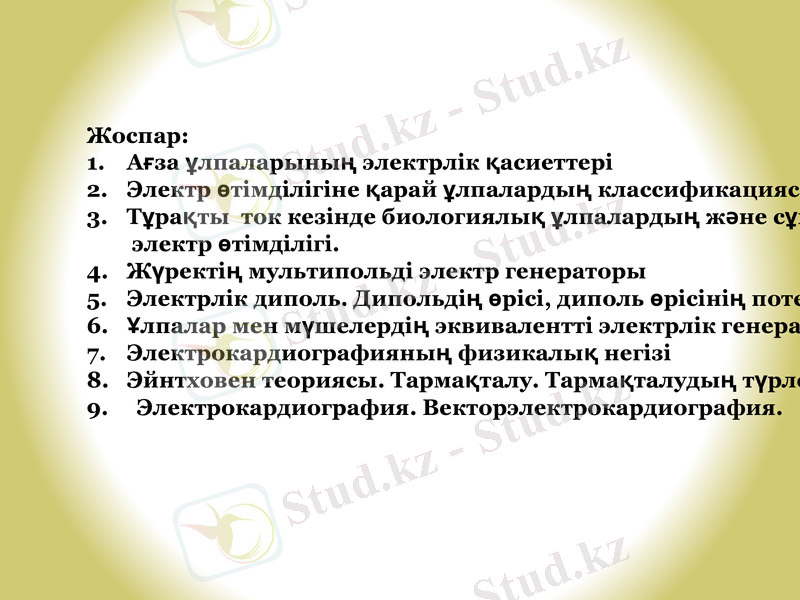

оспар:
Ағза ұлпаларының электрлік қасиеттері
Электр өтімділігіне қарай ұлпалардың классификациясы
Тұрақты ток кезінде биологиялық ұлпалардың және сұйықт
электр өтімділігі.
Жүректің мультипольді электр генераторы
Электрлік диполь. Дипольдің өрісі, диполь өрісінің потенци
Ұлпалар мен мүшелердің эквивалентті электрлік генераторы
Электрокардиографияның физикалық негізі
Эйнтховен теориясы. Тармақталу. Тармақталудың түрлері.
Электрокардиография. Векторэлектрокардиография.

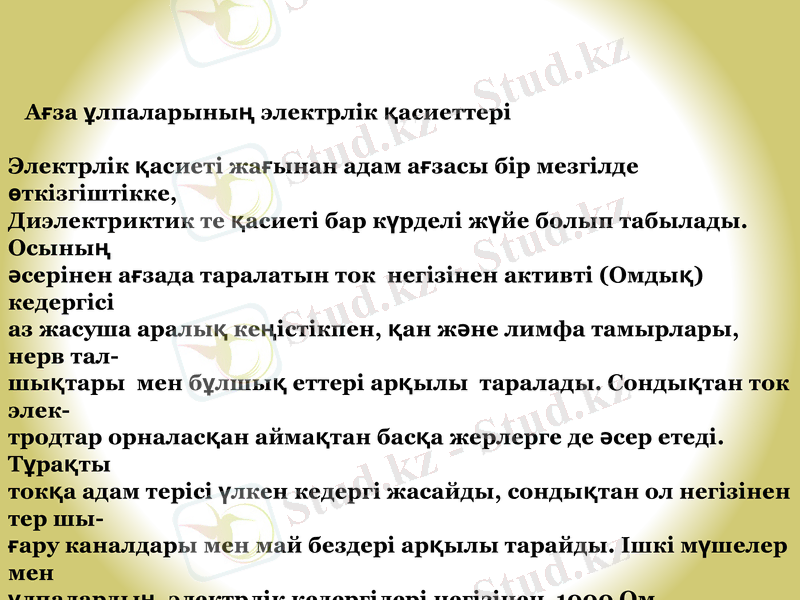

Ағза ұлпаларының электрлік қасиеттері

Электрлік қасиеті жағынан адам ағзасы бір мезгілде
өткізгіштікке,
Диэлектриктик те қасиеті бар күрделі жүйе болып
табылады. Осының
әсерінен ағзада таралатын ток негізінен активті (Омдық)
кедергісі
аз жасуша аралық кеңістікпен, қан және лимфа
тамырлары, нерв тал-
шықтары мен бұлшық еттері арқылы таралады.
Сондықтан ток элек-
тродтар орналасқан аймақтан басқа жерлерге де әсер
етеді. Тұрақты
токқа адам терісі үлкен кедергі жасайды, сондықтан ол
негізінен тер шы-
ғару каналдары мен май бездері арқылы тарайды. Ішкі
мүшелер мен

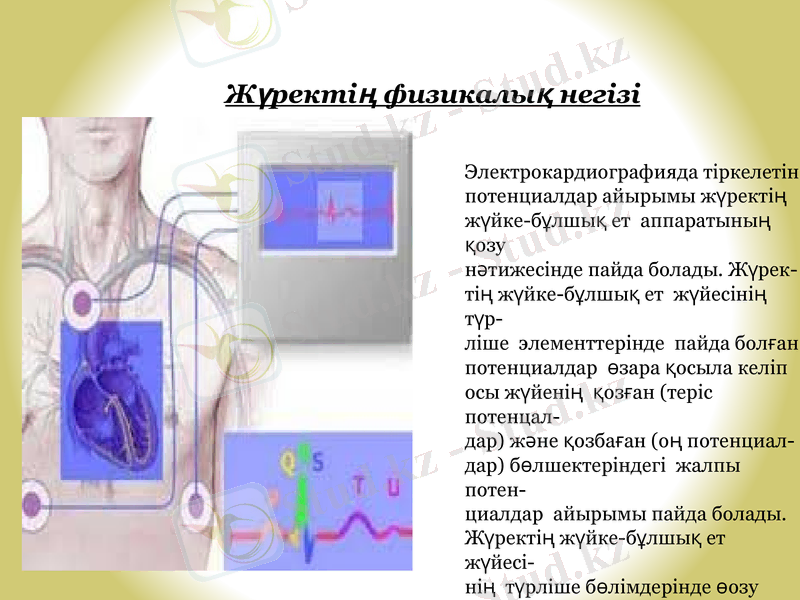

Жүректің физикалық негізі

Электрокардиографияда
тіркелетін
потенциалдар айырымы
жүректің
жүйке-бұлшық ет
аппаратының қозу
нәтижесінде пайда болады.
Жүрек-
тің жүйке-бұлшық ет
жүйесінің түр-
ліше элементтерінде пайда
болған
потенциалдар өзара қосыла
келіп
осы жүйенің қозған (теріс
потенцал-
дар) және қозбаған (оң
потенциал-

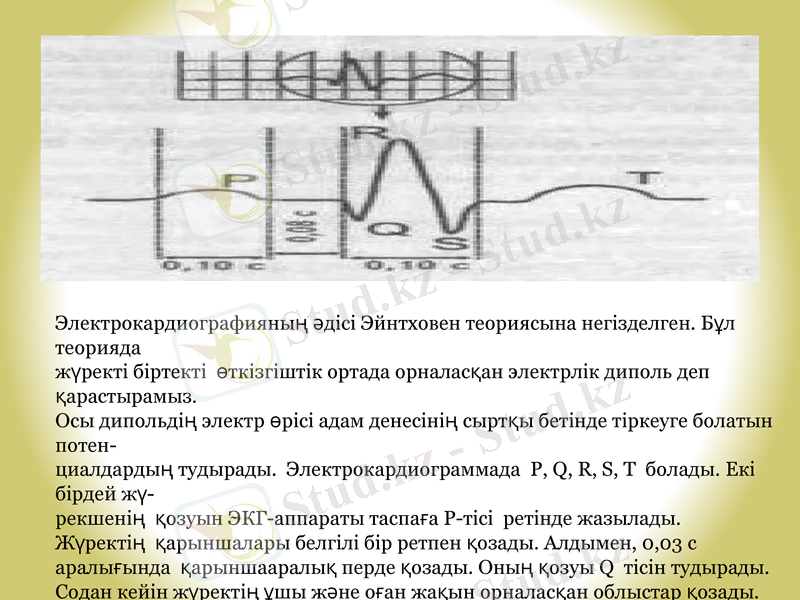

Электрокардиографияның әдісі Эйнтховен теориясына негізделген.
Бұл теорияда
жүректі біртекті өткізгіштік ортада орналасқан электрлік диполь
деп қарастырамыз.
Осы дипольдің электр өрісі адам денесінің сыртқы бетінде тіркеуге
болатын потен-

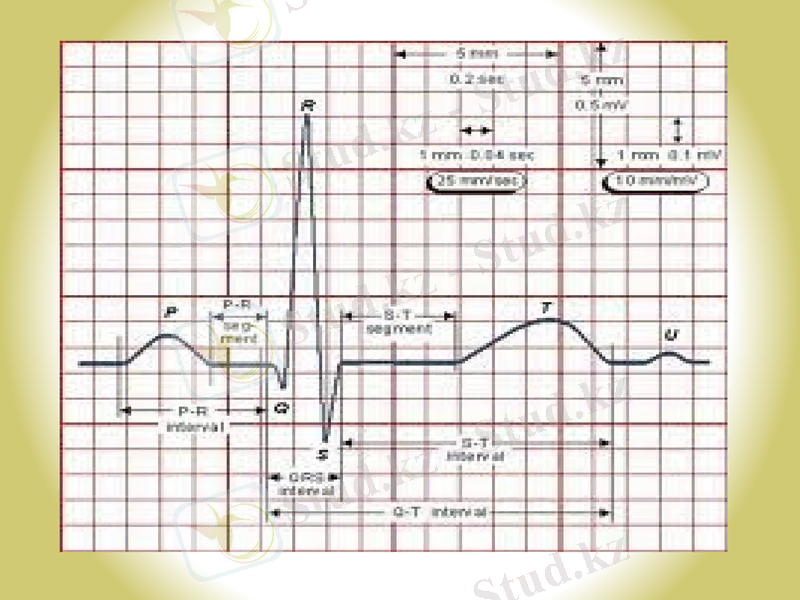

циалдардың тудырады. Электрокардиограммада P, Q, R, S, T
болады. Екі бірдей жү-
рекшенің қозуын ЭКГ-аппараты таспаға Р-тісі ретінде жазылады.
Жүректің қарыншалары белгілі бір ретпен қозады. Алдымен, 0,03 с
аралығында қарыншааралық перде қозады. Оның қозуы Q тісін
тудырады.

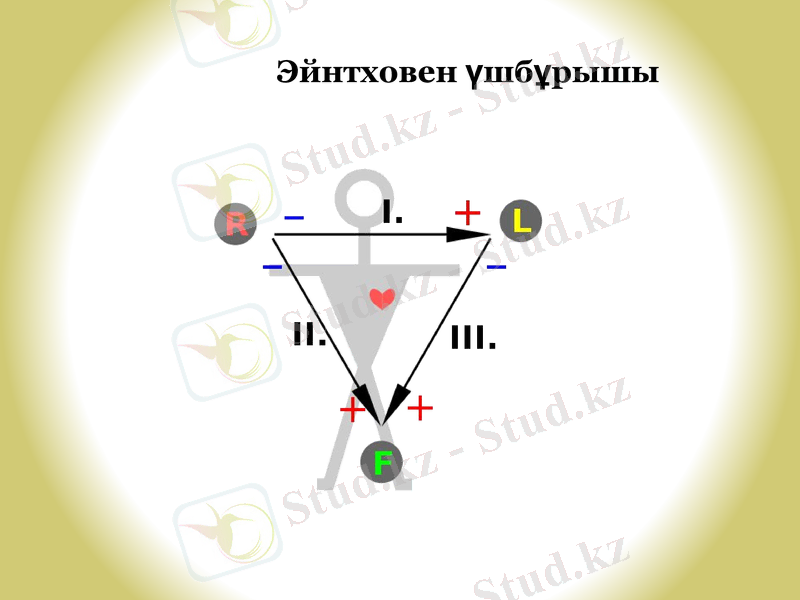

Эйнтховен үшбұрышы
Виллем Эйнтховен (нидерл. Willem Einthoven;
21 мамыр
1860, Семаранг — 29 қыркүйек 1927, Лейден)
—нидерландтық физиолог,
электрокардиографияның негізін қалаушы
1903 жылы жүректің электрлік белсенділігін
тіркеуге арналған құрал жасап шығарды,
алғаш рет 1906 жылы диагностикалық
мақсатта электрокардиографияны қолданды,
1924 жылы физиология және медицина
бойынша Нобель сыйлығының иегері атанды.
Виллем әкесінің ізімен жүруге талпынды,
алайда оның ерекше қабілеті тіптен басқа
бағытта жүруіне алып келді. Голландияның
көз аурулары "Көз ауруынан зардап шегетін
сырқаттарға арналған госпиталь" атты
танымал ауруханасындағы офтальмолог
комекшісі ретінде тәжірибеден өткеннен
кейін бакалавр дәрежесін алу мақсатында ол
кейінгі уақытта үлкен қызығушылық
туғызған екі зерттеу жұмысын жүргізді.
Біріншісі "Шынтақ буыны механизмі туралы
кейбір ескертпелер" деп аталды.

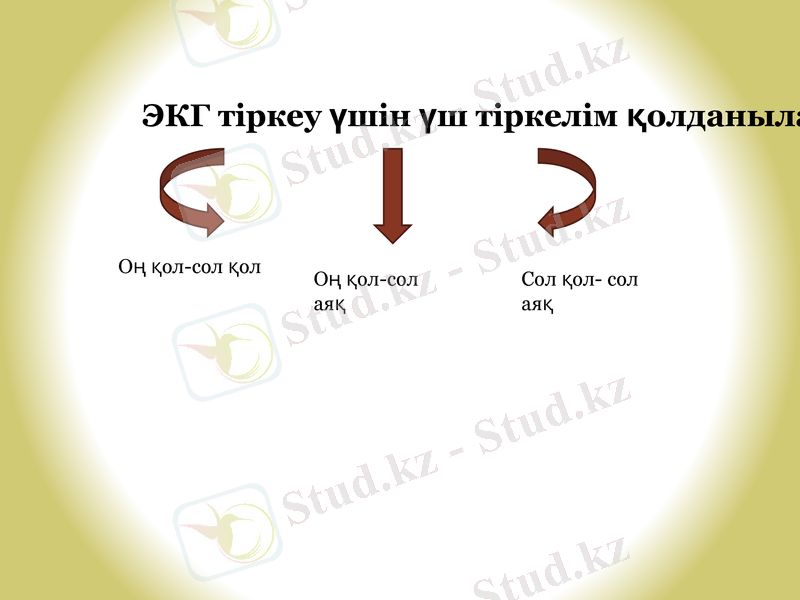

ЭКГ тіркеу үшін үш тіркелім қолданылад

Оң қол-сол қол
Оң қол-сол Сол қол- сол
аяқ аяқ
