Жүректің мультипольді электр генераторы

Презентация қосу

“Астана медицина университеті” АҚ

Медбиофизика курсымен информатика, математика кафедрасы

ПРЕЗЕНТАЦИЯ
Тақырыбы: Жүректің электрлік белсенділігі

Орындаған: Жетегенова А. Н.
Тобы: 104 ЖМ
Тексерген: Қалиева Ж. А.

Астана 2012

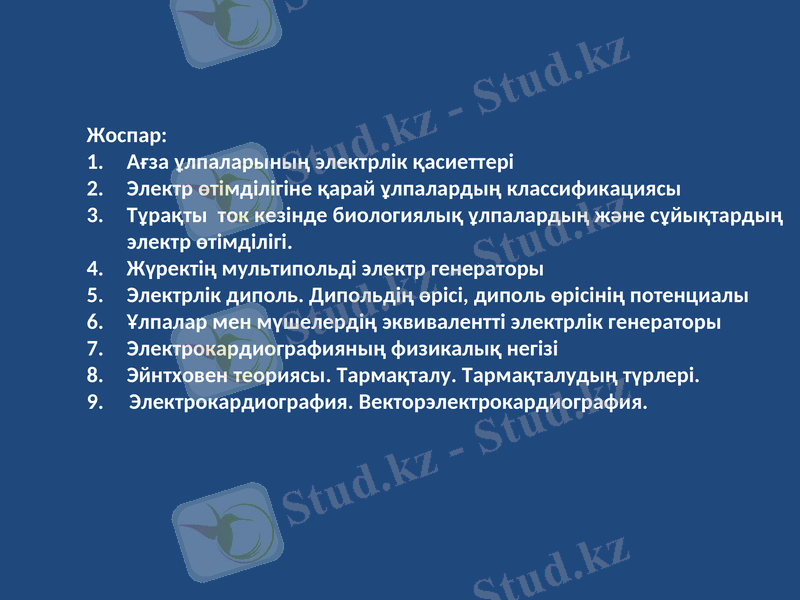

Жоспар:
1. Ағза ұлпаларының электрлік қасиеттері
2. Электр өтімділігіне қарай ұлпалардың классификациясы
3. Тұрақты ток кезінде биологиялық ұлпалардың және сұйықтардың
электр өтімділігі.
4. Жүректің мультипольді электр генераторы
5. Электрлік диполь. Дипольдің өрісі, диполь өрісінің потенциалы
6. Ұлпалар мен мүшелердің эквивалентті электрлік генераторы
7. Электрокардиографияның физикалық негізі
8. Эйнтховен теориясы. Тармақталу. Тармақталудың түрлері.
9. Электрокардиография. Векторэлектрокардиография.

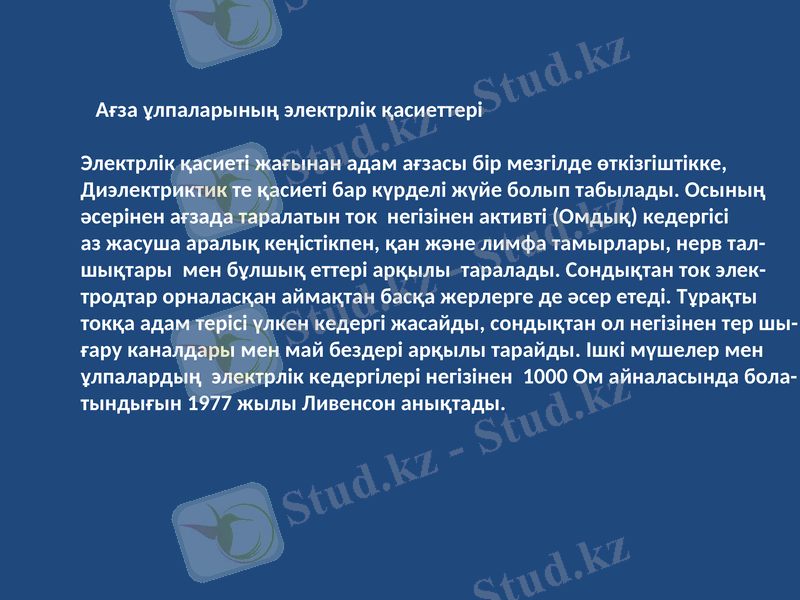

Ағза ұлпаларының электрлік қасиеттері

Электрлік қасиеті жағынан адам ағзасы бір мезгілде өткізгіштікке,
Диэлектриктик те қасиеті бар күрделі жүйе болып табылады. Осының
әсерінен ағзада таралатын ток негізінен активті (Омдық) кедергісі
аз жасуша аралық кеңістікпен, қан және лимфа тамырлары, нерв тал-
шықтары мен бұлшық еттері арқылы таралады. Сондықтан ток элек-
тродтар орналасқан аймақтан басқа жерлерге де әсер етеді. Тұрақты
токқа адам терісі үлкен кедергі жасайды, сондықтан ол негізінен тер шы-
ғару каналдары мен май бездері арқылы тарайды. Ішкі мүшелер мен
ұлпалардың электрлік кедергілері негізінен 1000 Ом айналасында бола-
тындығын 1977 жылы Ливенсон анықтады.

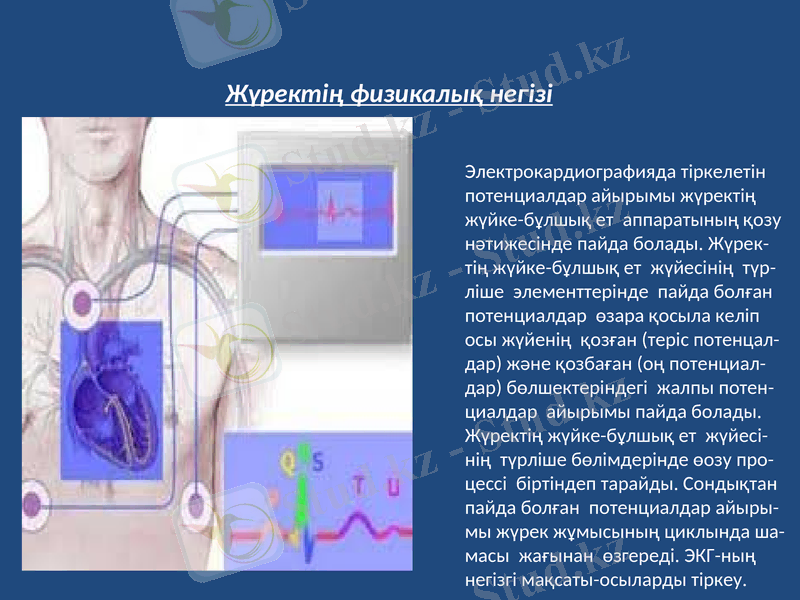

Жүректің физикалық негізі

Электрокардиографияда тіркелетін
потенциалдар айырымы жүректің
жүйке-бұлшық ет аппаратының қозу
нәтижесінде пайда болады. Жүрек-
тің жүйке-бұлшық ет жүйесінің түр-
ліше элементтерінде пайда болған
потенциалдар өзара қосыла келіп
осы жүйенің қозған (теріс потенцал-
дар) және қозбаған (оң потенциал-
дар) бөлшектеріндегі жалпы потен-
циалдар айырымы пайда болады.
Жүректің жүйке-бұлшық ет жүйесі-
нің түрліше бөлімдерінде өозу про-
цессі біртіндеп тарайды. Сондықтан
пайда болған потенциалдар айыры-
мы жүрек жұмысының циклында ша-
масы жағынан өзгереді. ЭКГ-ның
негізгі мақсаты-осыларды тіркеу.

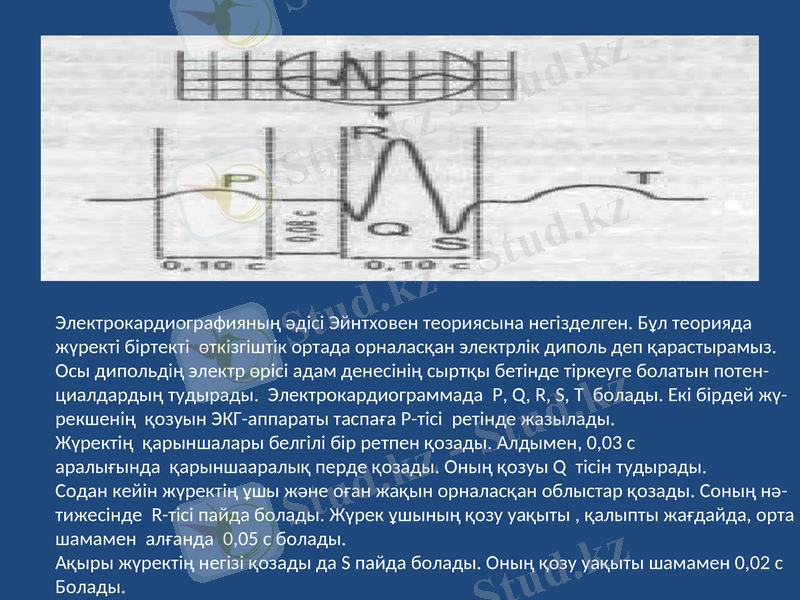

Электрокардиографияның әдісі Эйнтховен теориясына негізделген. Бұл теорияда
жүректі біртекті өткізгіштік ортада орналасқан электрлік диполь деп қарастырамыз.
Осы дипольдің электр өрісі адам денесінің сыртқы бетінде тіркеуге болатын потен-

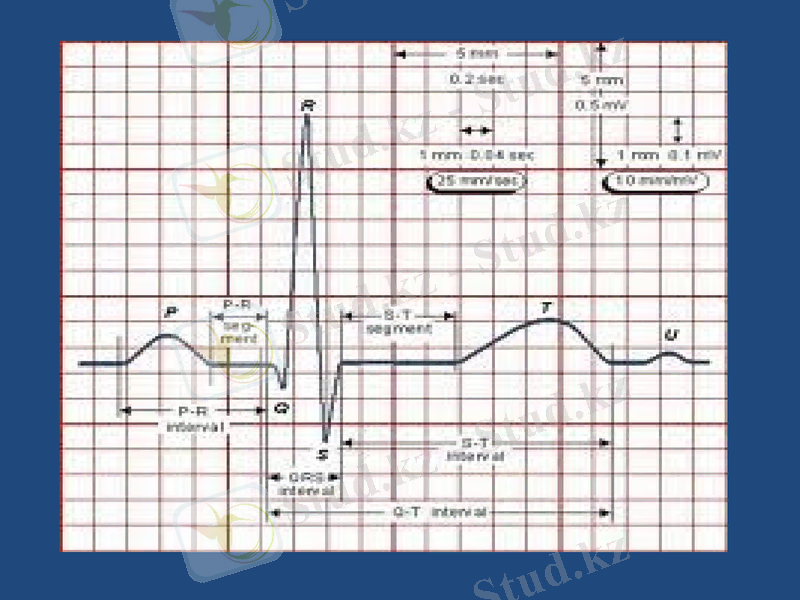

циалдардың тудырады. Электрокардиограммада P, Q, R, S, T болады. Екі бірдей жү-
рекшенің қозуын ЭКГ-аппараты таспаға Р-тісі ретінде жазылады.
Жүректің қарыншалары белгілі бір ретпен қозады. Алдымен, 0,03 с
аралығында қарыншааралық перде қозады. Оның қозуы Q тісін тудырады.
Содан кейін жүректің ұшы және оған жақын орналасқан облыстар қозады. Соның нә-
тижесінде R-тісі пайда болады. Жүрек ұшының қозу уақыты , қалыпты жағдайда, орта
шамамен алғанда 0,05 с болады.
Ақыры жүректің негізі қозады да S пайда болады. Оның қозу уақыты шамамен 0,02 с
Болады.

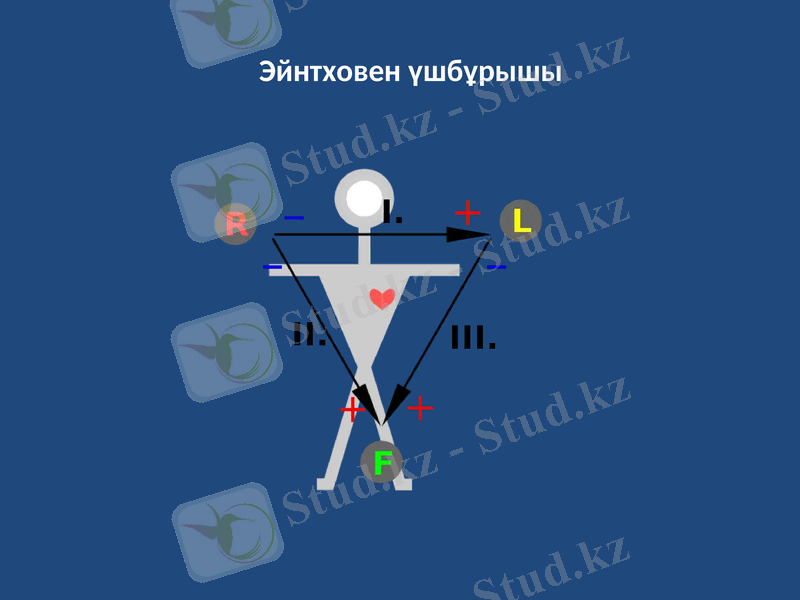

Эйнтховен үшбұрышы
Виллем Эйнтховен (нидерл. Willem Einthoven; 21 мамыр
1860, Семаранг — 29 қыркүйек 1927, Лейден) —
нидерландтық физиолог, электрокардиографияның
негізін қалаушы 1903 жылы жүректің электрлік
белсенділігін тіркеуге арналған құрал жасап шығарды,
алғаш рет 1906 жылы диагностикалық мақсатта
электрокардиографияны қолданды, 1924 жылы
физиология және медицина бойынша Нобель
сыйлығының иегері атанды.
Виллем әкесінің ізімен жүруге талпынды, алайда оның
ерекше қабілеті тіптен басқа бағытта жүруіне алып келді.
Голландияның көз аурулары "Көз ауруынан зардап
шегетін сырқаттарға арналған госпиталь" атты танымал
ауруханасындағы офтальмолог комекшісі ретінде
тәжірибеден өткеннен кейін бакалавр дәрежесін алу
мақсатында ол кейінгі уақытта үлкен қызығушылық
туғызған екі зерттеу жұмысын жүргізді. Біріншісі "Шынтақ
буыны механизмі туралы кейбір ескертпелер" деп
аталды.

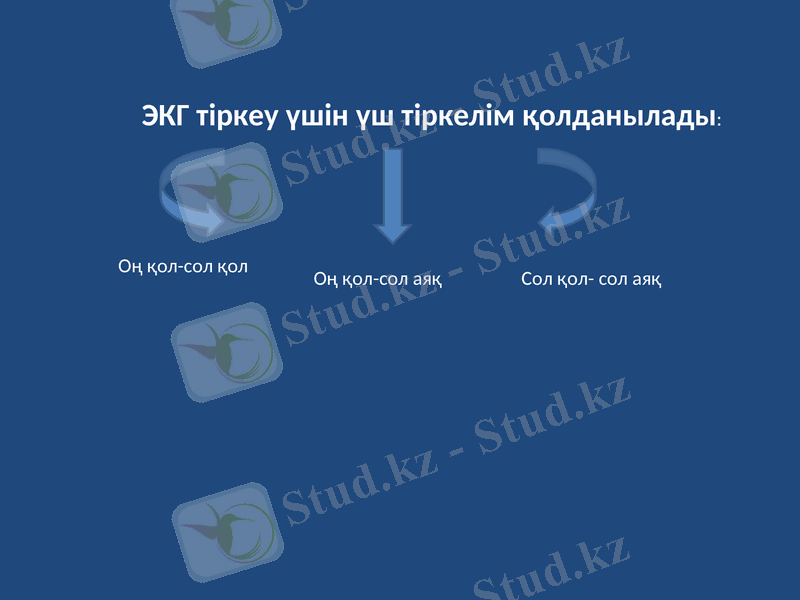

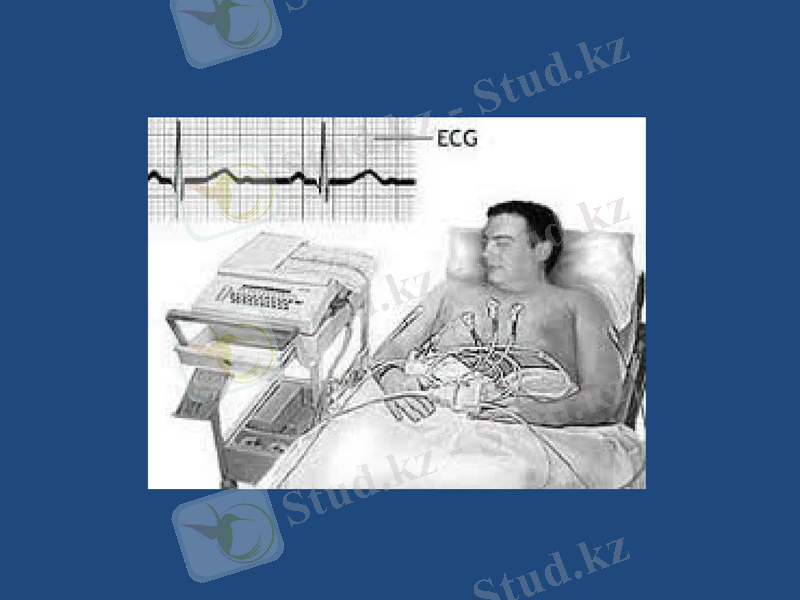

ЭКГ тіркеу үшін үш тіркелім қолданылады:

Оң қол-сол қол
Оң қол-сол аяқ Сол қол- сол аяқ
