Жүрек - электрлік диполь

Презентация қосу

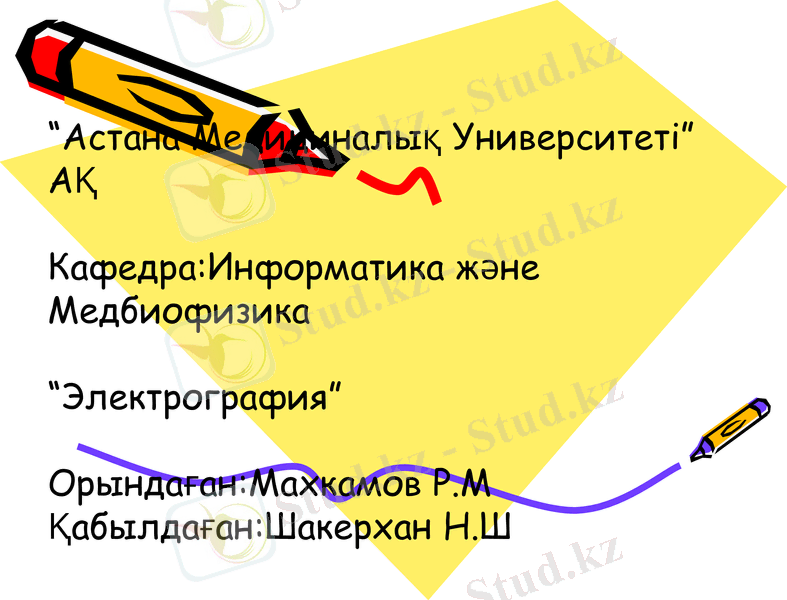

“Астана Медициналық
Университеті” АҚ

Кафедра:Информатика және
Медбиофизика

“Электрография”

Орындаған:Махкамов Р.М
Қабылдаған:Шакерхан Н.Ш

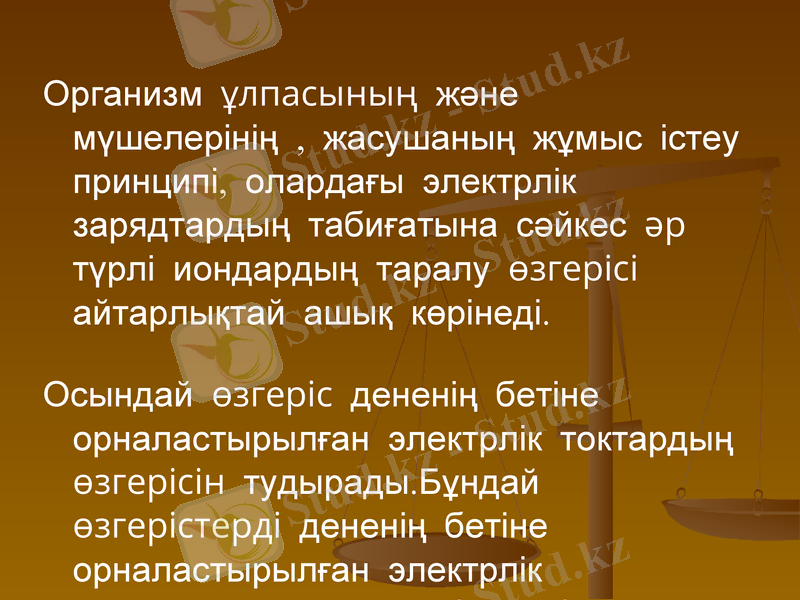

Организм ұлпасының және мүшелерінің , жасушаның
жұмыс істеу принципі, олардағы электрлік
зарядтардың табиғатына сәйкес әр түрлі иондардың
таралу өзгерісі айтарлықтай ашық көрінеді.

Осындай өзгеріс дененің бетіне орналастырылған
электрлік токтардың өзгерісін тудырады.Бұндай
өзгерістерді дененің бетіне орналастырылған
электрлік электродтардың көмегімен тіркеуге
немесе жазып алуға болады.

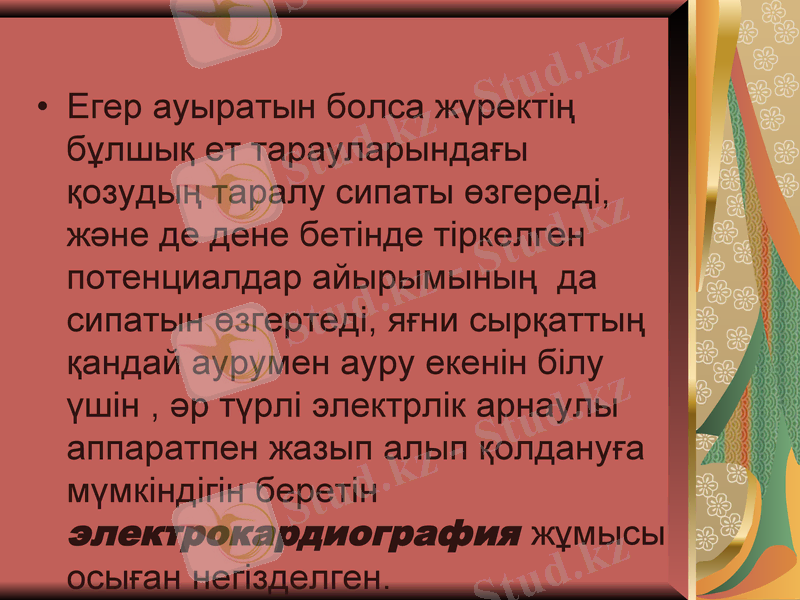

Егер ауыратын болса жүректің бұлшық
ет тарауларындағы қозудың таралу
сипаты өзгереді, және де дене бетінде
тіркелген потенциалдар айырымының
да сипатын өзгертеді, яғни сырқаттың
қандай аурумен ауру екенін білу үшін ,
әр түрлі электрлік арнаулы аппаратпен
жазып алып қолдануға мүмкіндігін
беретін электрокардиография
жұмысы осыған негізделген.

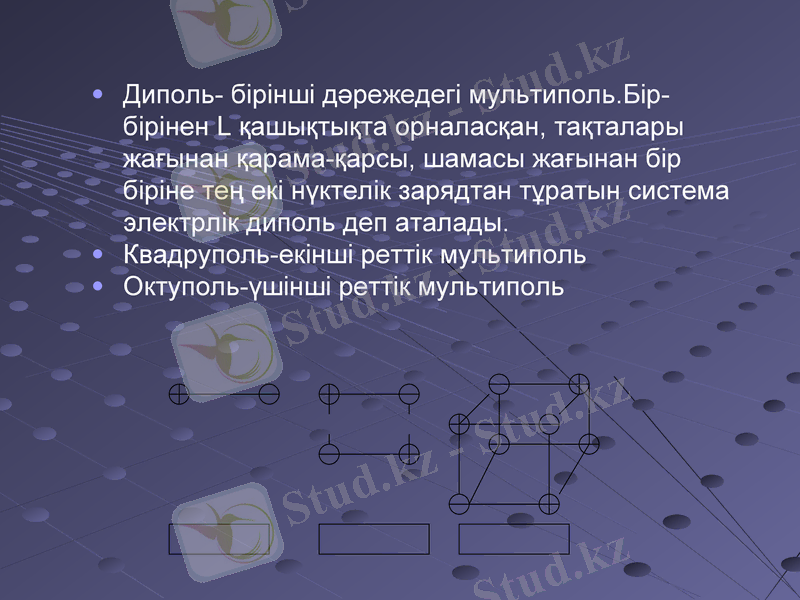

Диполь- бірінші дәрежедегі мультиполь.Бір-
бірінен L қашықтықта орналасқан, тақталары
жағынан қарама-қарсы, шамасы жағынан бір
біріне тең екі нүктелік зарядтан тұратын система
электрлік диполь деп аталады.
Квадруполь-екінші реттік мультиполь
Октуполь-үшінші реттік мультиполь

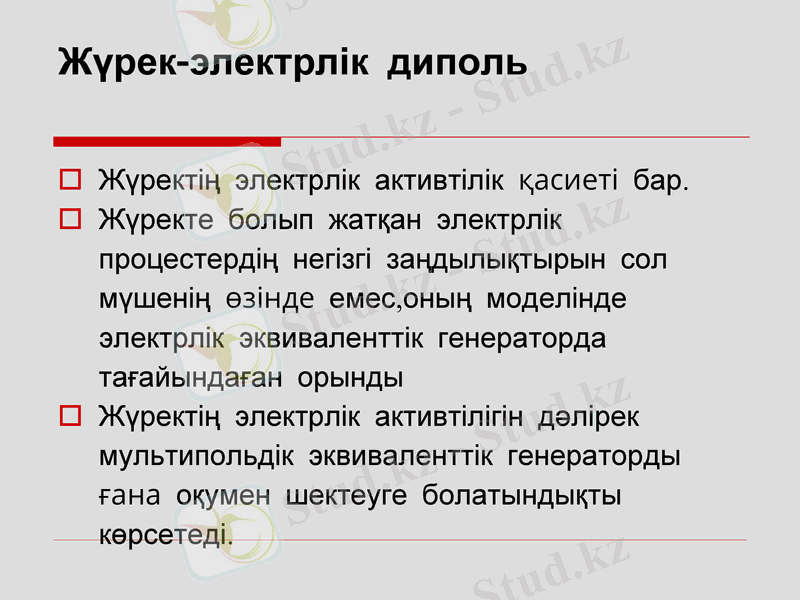

Жүрек-электрлік диполь

Жүректің электрлік активтілік қасиеті бар.
Жүректе болып жатқан электрлік
процестердің негізгі заңдылықтырын сол
мүшенің өзінде емес,оның моделінде
электрлік эквиваленттік генераторда
тағайындаған орынды
Жүректің электрлік активтілігін дәлірек
мультипольдік эквиваленттік генераторды
ғана оқумен шектеуге болатындықты
көрсетеді.

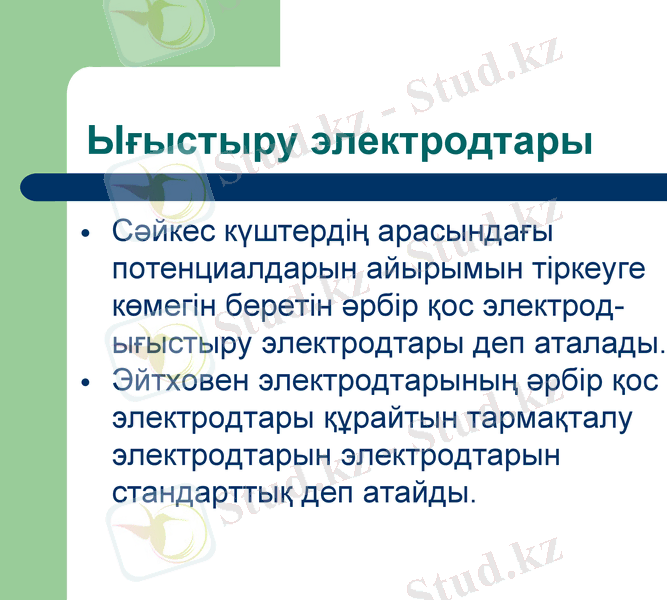

Ығыстыру электродтары

Сәйкес күштердің арасындағы
потенциалдарын айырымын тіркеуге
көмегін беретін әрбір қос электрод-
ығыстыру электродтары деп аталады.
Эйтховен электродтарының әрбір қос
электродтары құрайтын тармақталу
электродтарын электродтарын
стандарттық деп атайды.
Жүректің соғуын электрлік
сызықтармен көрсетудің негізгі
компоненттері

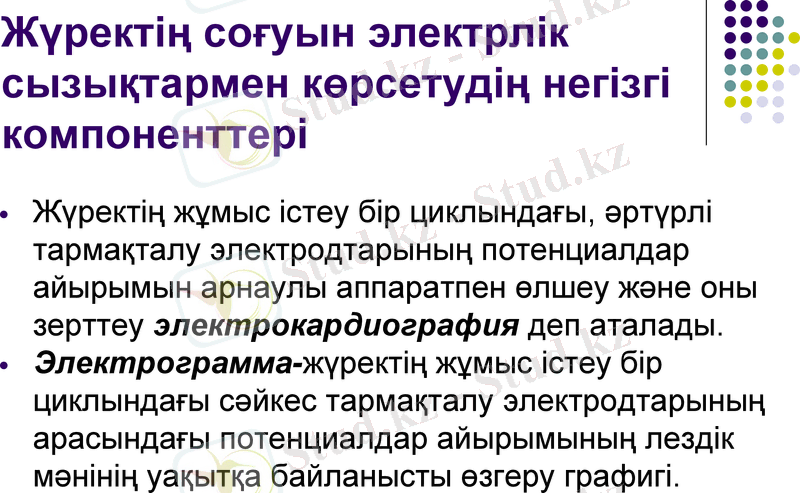

Жүректің жұмыс істеу бір циклындағы, әртүрлі
тармақталу электродтарының потенциалдар
айырымын арнаулы аппаратпен өлшеу және оны
зерттеу электрокардиография деп аталады.
Электрограмма-жүректің жұмыс істеу бір
циклындағы сәйкес тармақталу электродтарының
арасындағы потенциалдар айырымының лездік
мәнінің уақытқа байланысты өзгеру графигі.

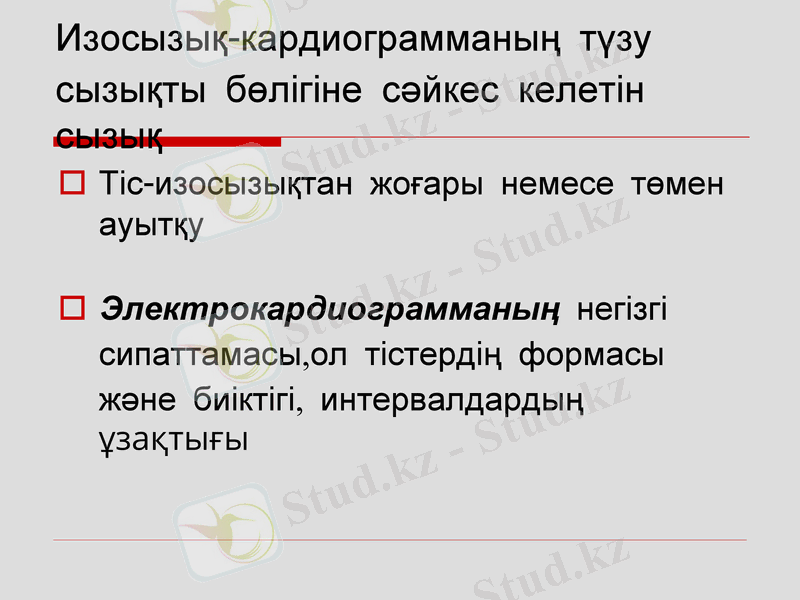

Изосызық-кардиограмманың түзу
сызықты бөлігіне сәйкес келетін
сызық
Тіс-изосызықтан жоғары немесе
төмен ауытқу

Электрокардиограмманың
негізгі сипаттамасы,ол тістердің
формасы және биіктігі,
интервалдардың ұзақтығы
Жүректің соғуын электрлік
сызықтармен көрсетуге тіркеу

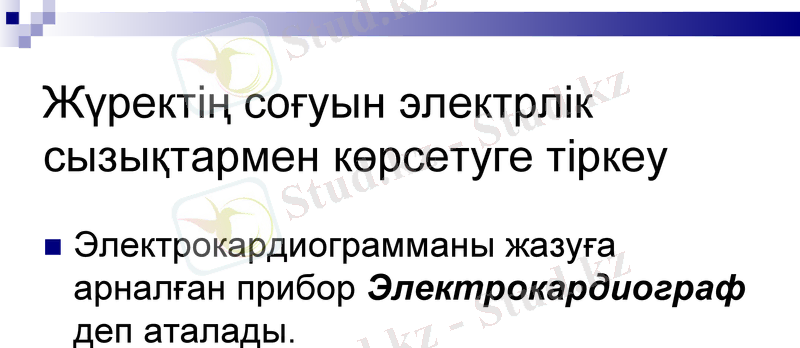

Электрокардиограмманы жазуға
арналған прибор Электрокардиограф
деп аталады.

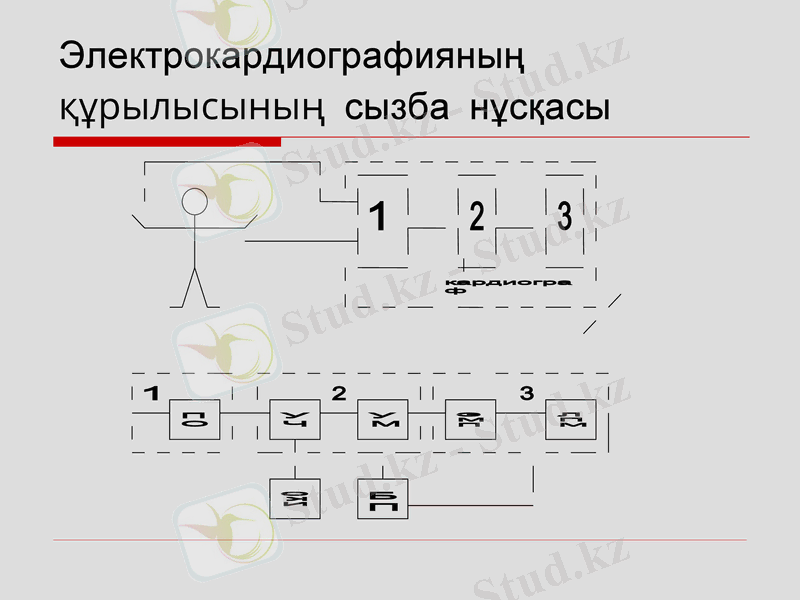

Электрокардиографияның
құрылысының сызба нұсқасы

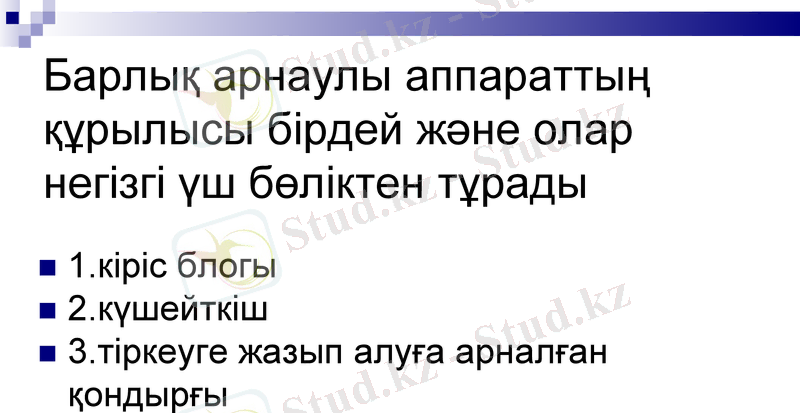

Барлық арнаулы аппараттың
құрылысы бірдей және олар
негізгі үш бөліктен тұрады
1.кіріс блогы
2.күшейткіш
3.тіркеуге жазып алуға арналған
қондырғы
