Резеңкеленген сорғылар


Slide 1

Резеңкеленген сорғылар

Slide 2

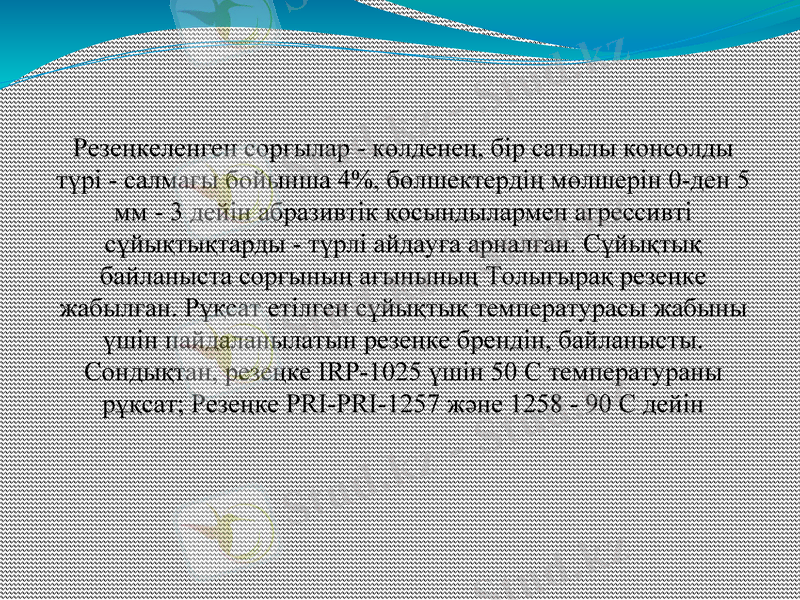

Резеңкеленген сорғылар - көлденең, бір сатылы консолды түрі - салмағы бойынша 4%, бөлшектердің мөлшерін 0-ден 5 мм - 3 дейін абразивтік қосындылармен агрессивті сұйықтықтарды - түрлі айдауға арналған. Сұйықтық байланыста сорғының ағынының Толығырақ резеңке жабылған. Рұқсат етілген сұйықтық температурасы жабыны үшін пайдаланылатын резеңке брендін, байланысты. Сондықтан, резеңке IRP-1025 үшін 50 С температураны рұқсат; Резеңке PRI-PRI-1257 және 1258 - 90 С дейін

Slide 3

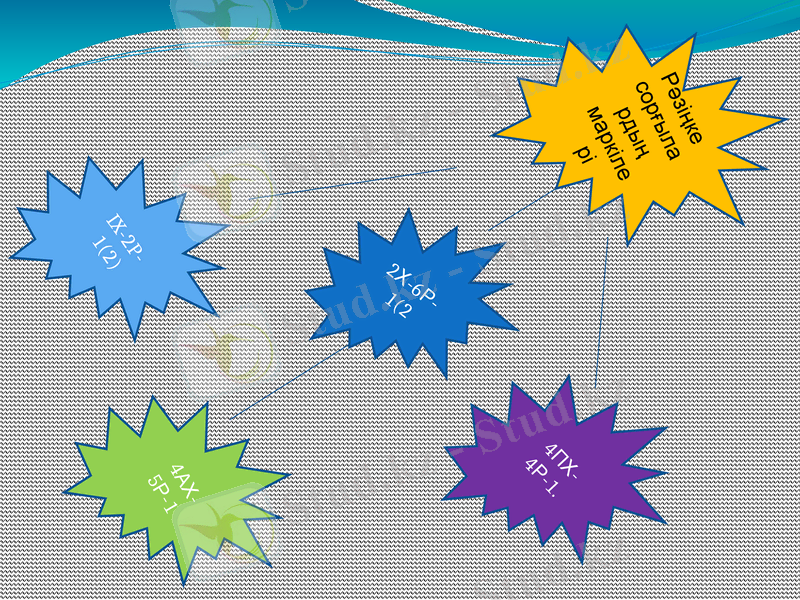

Рәзіңке сорғылардың маркілері

IX-2P-1(2)

2Х-6Р-1(2

4АХ-5Р-1

4ПХ-4Р-1.

Slide 4

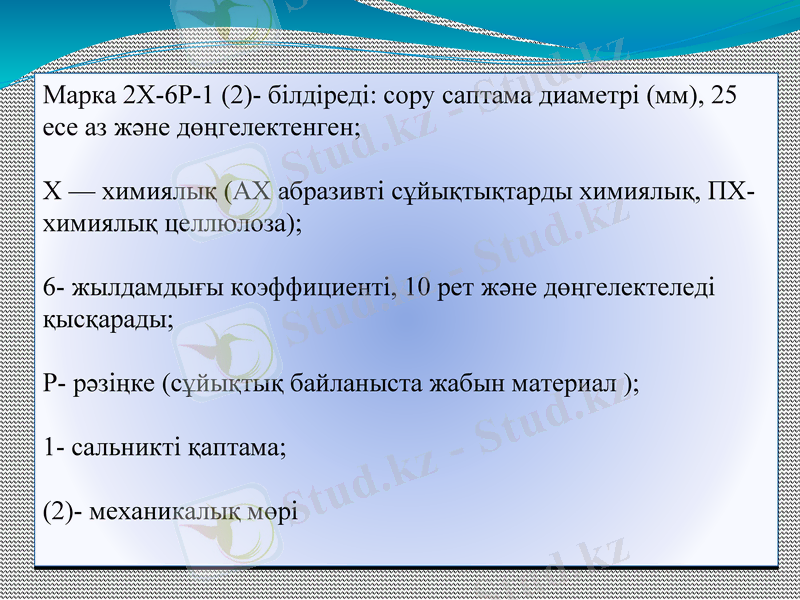

Марка 2Х-6Р-1 (2) - білдіреді: сору саптама диаметрі (мм), 25 есе аз және дөңгелектенген;

X - химиялық (АХ абразивті сұйықтықтарды химиялық, ПХ- химиялық целлюлоза) ;

6- жылдамдығы коэффициенті, 10 рет және дөңгелектеледі қысқарады;

Р- рәзіңке (сұйықтық байланыста жабын материал ) ;

1- сальникті қаптама;

(2) - механикалық мөрі

Slide 5

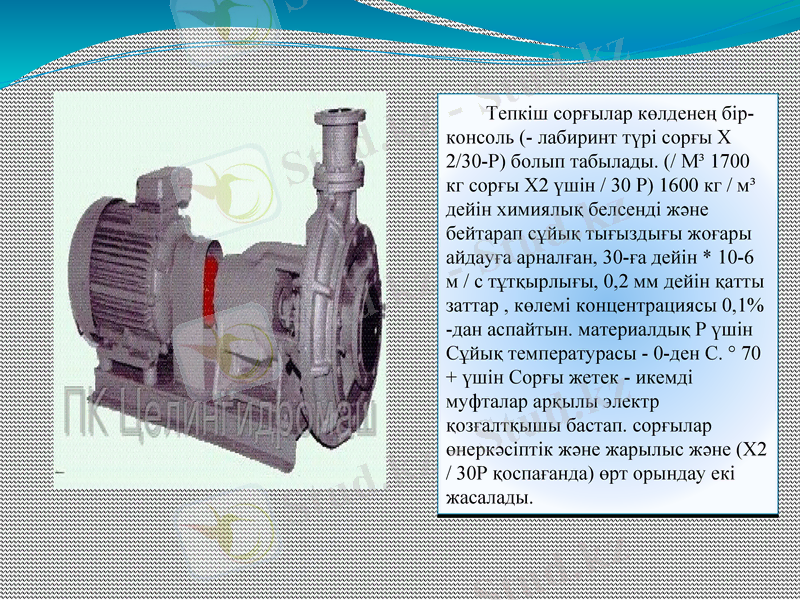

Тепкіш сорғылар көлденең бір-консоль (- лабиринт түрі сорғы X 2/30-Р) болып табылады. (/ М³ 1700 кг сорғы X2 үшін / 30 P) 1600 кг / м³ дейін химиялық белсенді және бейтарап сұйық тығыздығы жоғары айдауға арналған, 30-ға дейін * 10-6 м / с тұтқырлығы, 0, 2 мм дейін қатты заттар, көлемі концентрациясы 0, 1% -дан аспайтын. материалдық P үшін Сұйық температурасы - 0-ден C. ° 70 + үшін Сорғы жетек - икемді муфталар арқылы электр қозғалтқышы бастап. сорғылар өнеркәсіптік және жарылыс және (X2 / 30P қоспағанда) өрт орындау екі жасалады.

Slide 6

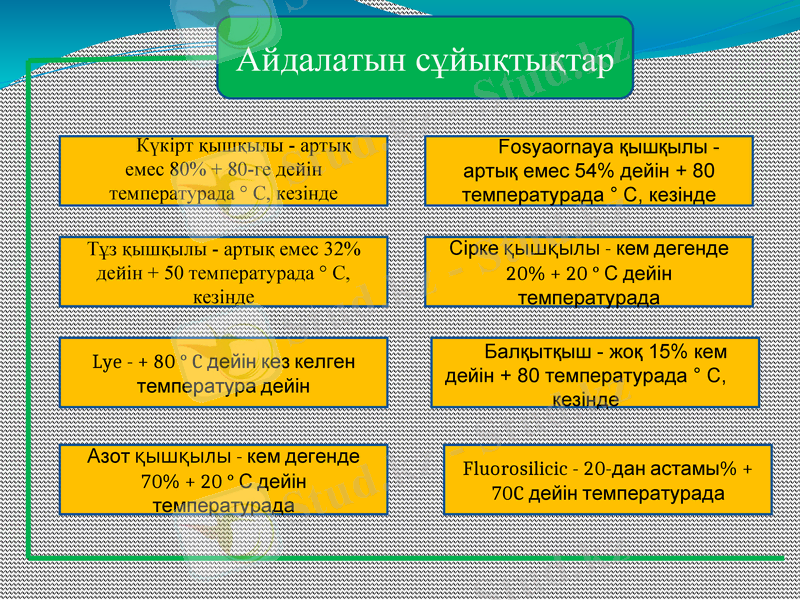

Айдалатын сұйықтықтар

Lye - + 80 ° C дейін кез келген температура дейін

Азот қышқылы - кем дегенде 70% + 20 ° С дейін температурада

Сірке қышқылы - кем дегенде 20% + 20 ° С дейін температурада

Fluorosilicic - 20-дан астамы% + 70C дейін температурада

Тұз қышқылы - артық емес 32% дейін + 50 температурада ° C, кезінде

Күкірт қышқылы - артық емес 80% + 80-ге дейін температурада ° C, кезінде

Fosyaornaya қышқылы - артық емес 54% дейін + 80 температурада ° C, кезінде

Балқытқыш - жоқ 15% кем дейін + 80 температурада ° C, кезінде

Slide 7

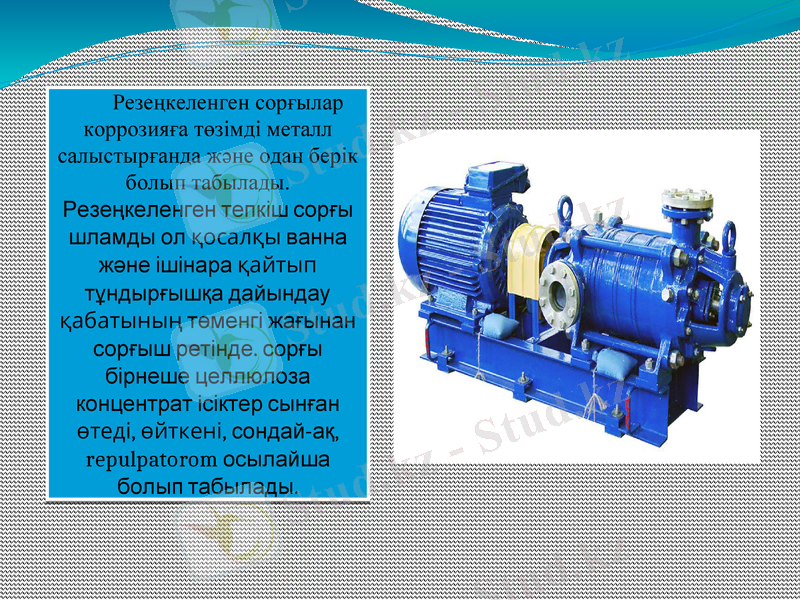

Резеңкеленген сорғылар коррозияға төзімді металл салыстырғанда және одан берік болып табылады.

Резеңкеленген тепкіш сорғы шламды ол қосалқы ванна және ішінара қайтып тұндырғышқа дайындау қабатының төменгі жағынан сорғыш ретінде. сорғы бірнеше целлюлоза концентрат ісіктер сынған өтеді, өйткені, сондай-ақ, repulpatorom осылайша болып табылады.

Slide 8

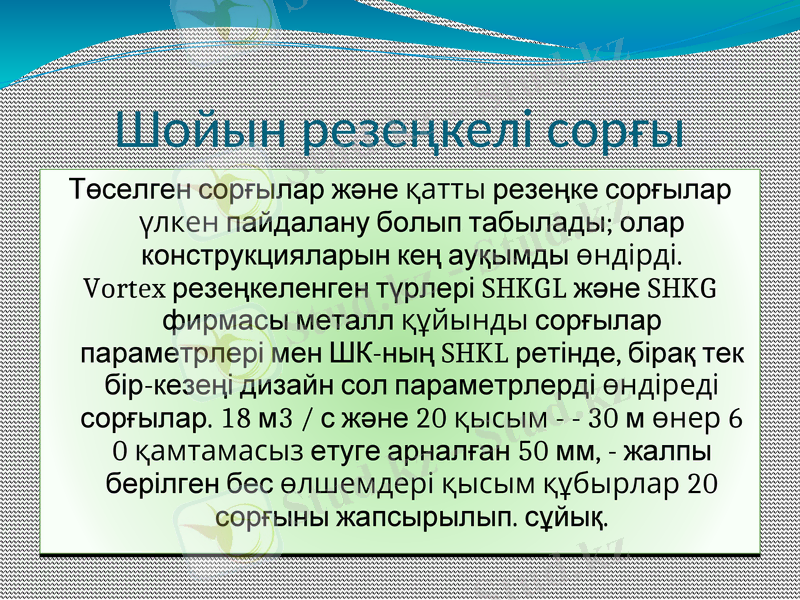

Шойын резеңкелі сорғы

Төселген сорғылар және қатты резеңке сорғылар үлкен пайдалану болып табылады; олар конструкцияларын кең ауқымды өндірді.

Vortex резеңкеленген түрлері SHKGL және SHKG фирмасы металл құйынды сорғылар параметрлері мен ШК-ның SHKL ретінде, бірақ тек бір-кезеңі дизайн сол параметрлерді өндіреді сорғылар. 18 м3 / с және 20 қысым - 30 м өнер 6 0 қамтамасыз етуге арналған 50 мм, - жалпы берілген бес өлшемдері қысым құбырлар 20 сорғыны жапсырылып. сұйық.

Slide 9

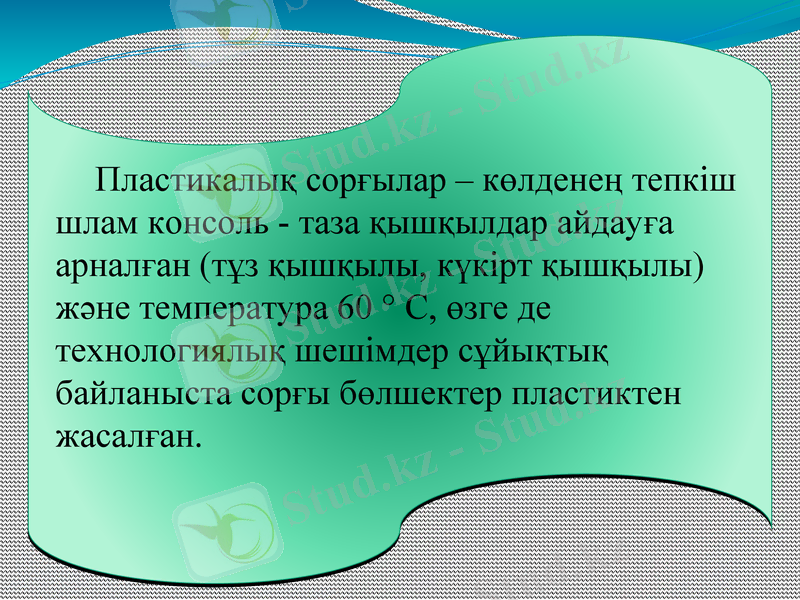

Пластикалық сорғылар - көлденең тепкіш шлам консоль - таза қышқылдар айдауға арналған (тұз қышқылы, күкірт қышқылы) және температура 60 ° С, өзге де технологиялық шешімдер сұйықтық байланыста сорғы бөлшектер пластиктен жасалған.

Slide 10

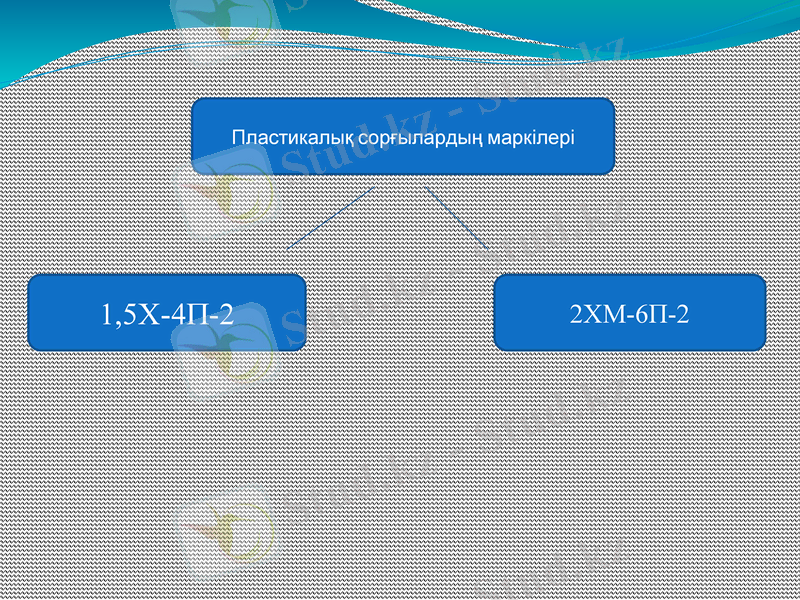

Пластикалық сорғылардың маркілері

2ХМ-6П-2

1, 5Х-4П-2

Slide 11

Назарларыңызға рахмет
