Мұнай өнңмдерінде қолданатын
ортадан тепкіш сораптар

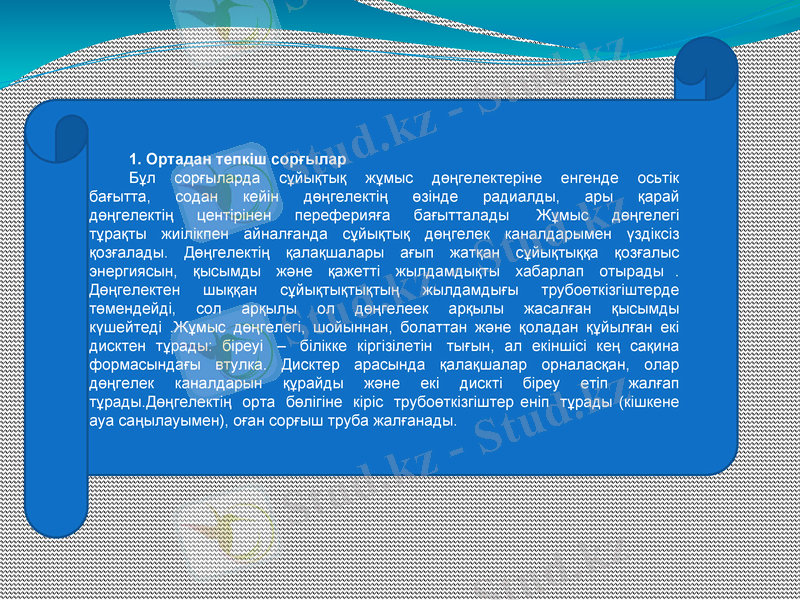

1. Ортадан тепкіш сорғылар
Бұл сорғыларда сұйықтық жұмыс дөңгелектеріне енгенде осьтік
бағытта, содан кейін дөңгелектің өзінде радиалды, ары қарай дөңгелектің
центірінен переферияға бағытталады Жұмыс дөңгелегі тұрақты жиілікпен
айналғанда сұйықтық дөңгелек каналдарымен үздіксіз қозғалады.
Дөңгелектің қалақшалары ағып жатқан сұйықтыққа қозғалыс энергиясын,
қысымды және қажетті жылдамдықты хабарлап отырады . Дөңгелектен
шыққан сұйықтықтықтың жылдамдығы трубоөткізгіштерде төмендейді, сол
арқылы ол дөңгелеек арқылы жасалған қысымды күшейтеді .Жұмыс дөңгелегі,
шойыннан, болаттан және қоладан құйылған екі дисктен тұрады: біреуі – білікке
кіргізілетін тығын, ал екіншісі кең сақина формасындағы втулка. Дисктер
арасында қалақшалар орналасқан, олар дөңгелек каналдарын құрайды және
екі дискті біреу етіп жалғап тұрады.Дөңгелектің орта бөлігіне кіріс
трубоөткізгіштер еніп тұрады (кішкене ауа саңылауымен), оған сорғыш труба
жалғанады.

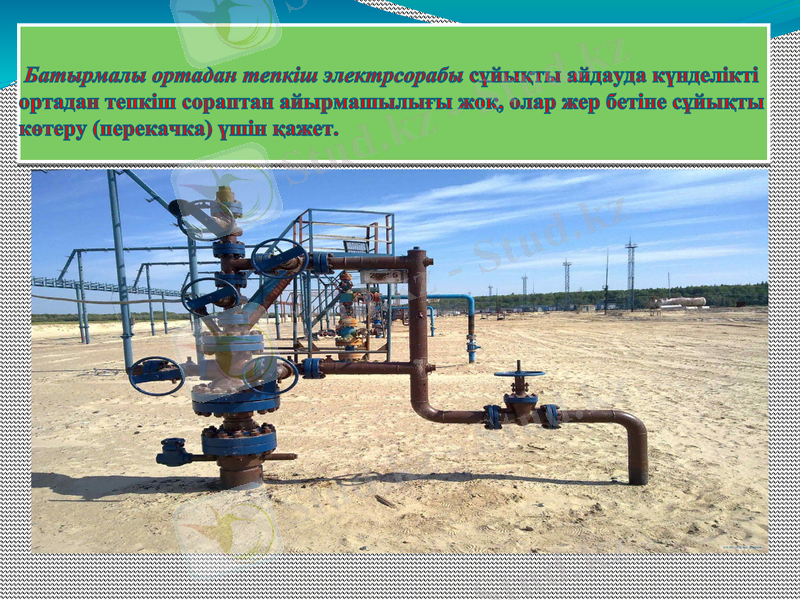

Батырмалы ортадан тепкіш электрсорабы сұйықты айдауда күнделікті ортадан тепкіш
сораптан айырмашылығы жоқ, олар жер бетіне сұйықты көтеру (перекачка) үшін қажет.

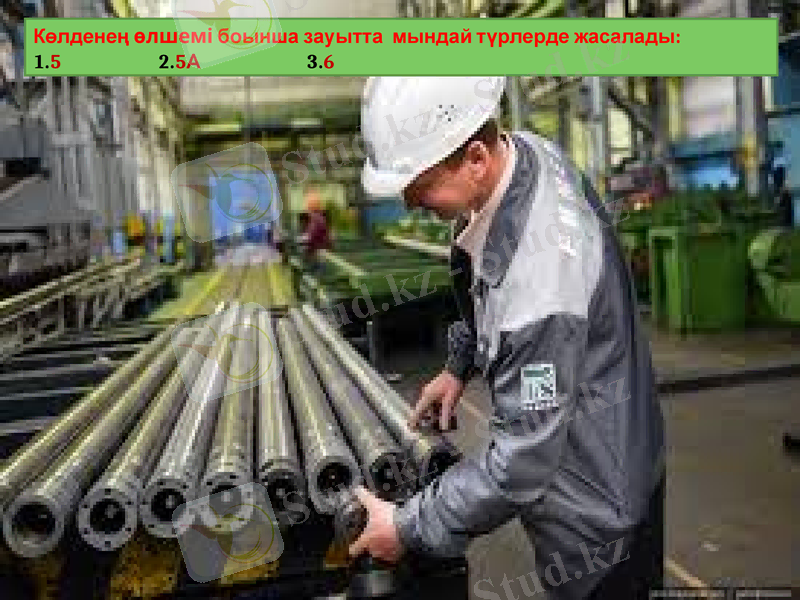

Көлденең өлшемі боынша зауытта мындай түрлерде
жасалады:
1.5 2.5А 3.6

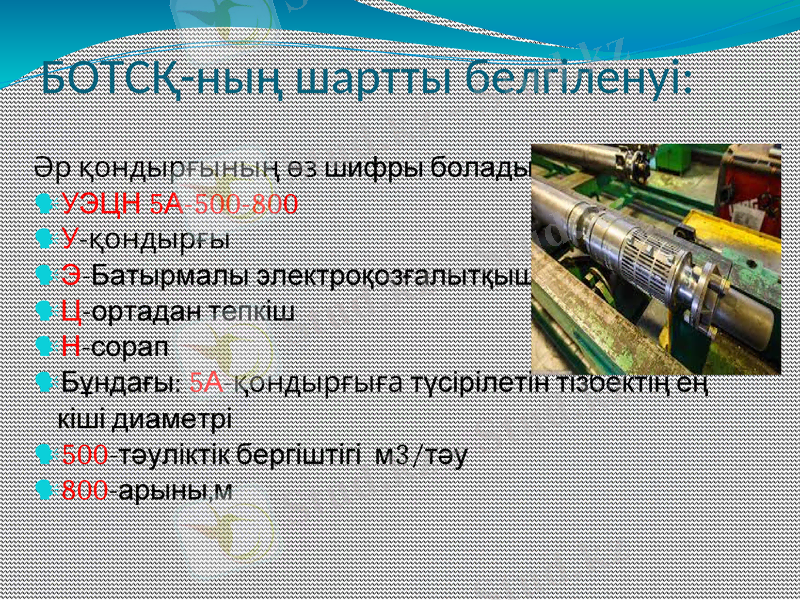

БОТСҚ-ның шартты белгіленуі:

Әр қондырғының өз шифры болады:
УЭЦН 5А-500-800
У-қондырғы
Э-Батырмалы электроқозғалытқыш
Ц-ортадан тепкіш
Н-сорап
Бұндағы: 5А-қондырғыға түсірілетін
тізбектің ең кіші диаметрі
500-тәуліктік бергіштігі м3/тәу
800-арыны,м

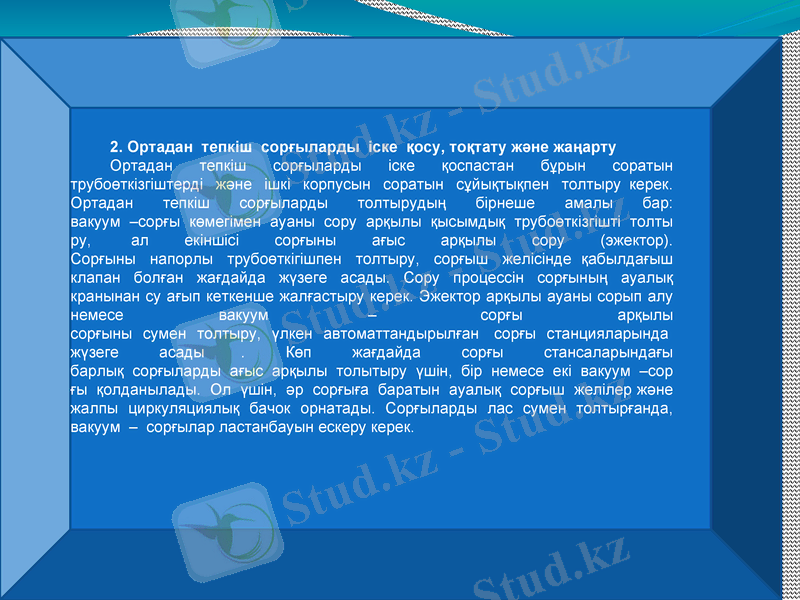

2. Ортадан тепкіш сорғыларды іске қосу, тоқтату және жаңарту
Ортадан тепкіш сорғыларды іске қоспастан бұрын соратын
трубоөткізгіштерді және ішкі корпусын соратын сұйықтықпен толтыру керек.
Ортадан тепкіш сорғыларды толтырудың бірнеше амалы бар: вакуум –сорғы
көмегімен ауаны сору арқылы қысымдық трубоөткізгішті толтыру, ал екіншісі
сорғыны ағыс арқылы сору (эжектор). Сорғыны напорлы трубоөткігішпен
толтыру, сорғыш желісінде қабылдағыш клапан болған жағдайда жүзеге асады.
Сору процессін сорғының ауалық кранынан су ағып кеткенше жалғастыру керек.
Эжектор арқылы ауаны сорып алу немесе вакуум – сорғы арқылы сорғыны
сумен толтыру, үлкен автоматтандырылған сорғы станцияларында жүзеге
асады . Көп жағдайда сорғы стансаларындағы барлық сорғыларды ағыс
арқылы толытыру үшін, бір немесе екі вакуум –сорғы қолданылады. Ол
үшін, әр сорғыға баратын ауалық сорғыш желілер және жалпы циркуляциялық
бачок орнатады. Сорғыларды лас сумен толтырғанда, вакуум – сорғылар
ластанбауын ескеру керек.

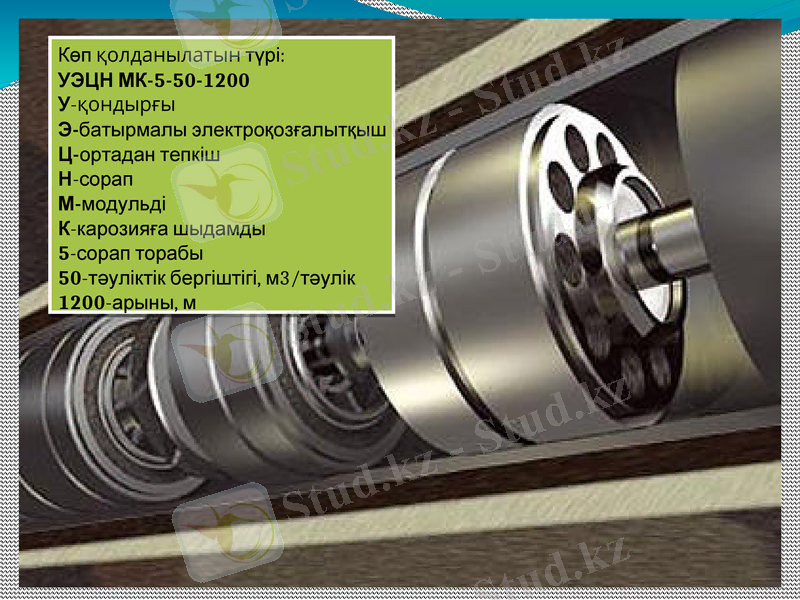

Көп қолданылатын түрі:
УЭЦН МК-5-50-1200
У-қондырғы
Э-батырмалы электроқозғалытқыш
Ц-ортадан тепкіш
Н-сорап
М-модульді
К-карозияға шыдамды
5-сорап торабы
50-тәуліктік бергіштігі, м3/тәулік
1200-арыны, м

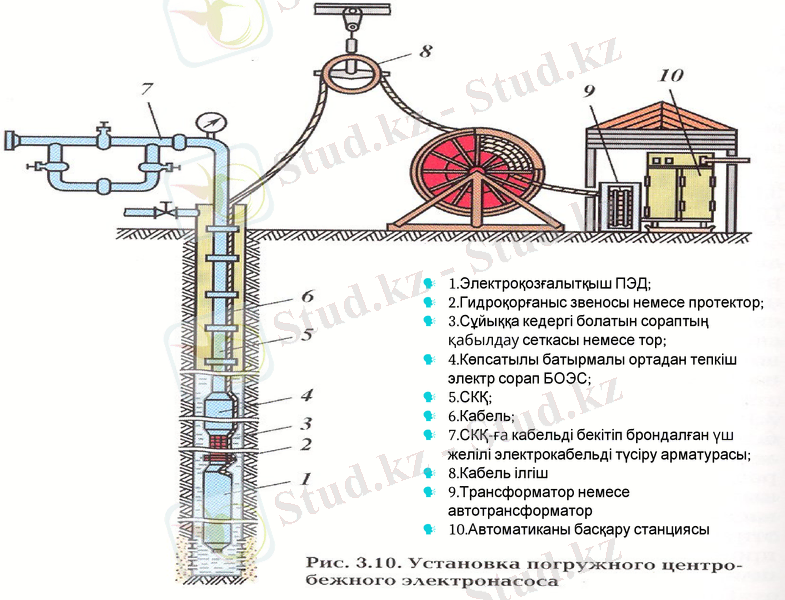

Жер үсті жабдығы:
Басқару станциясы

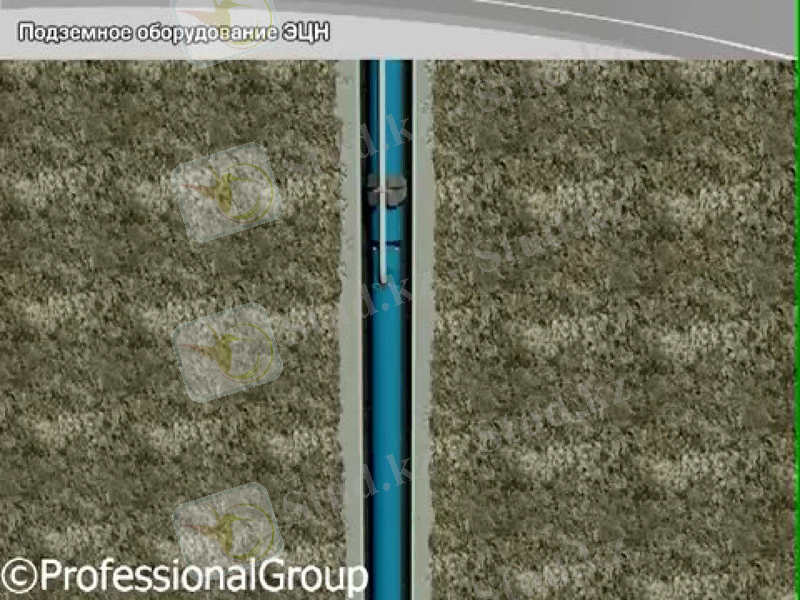

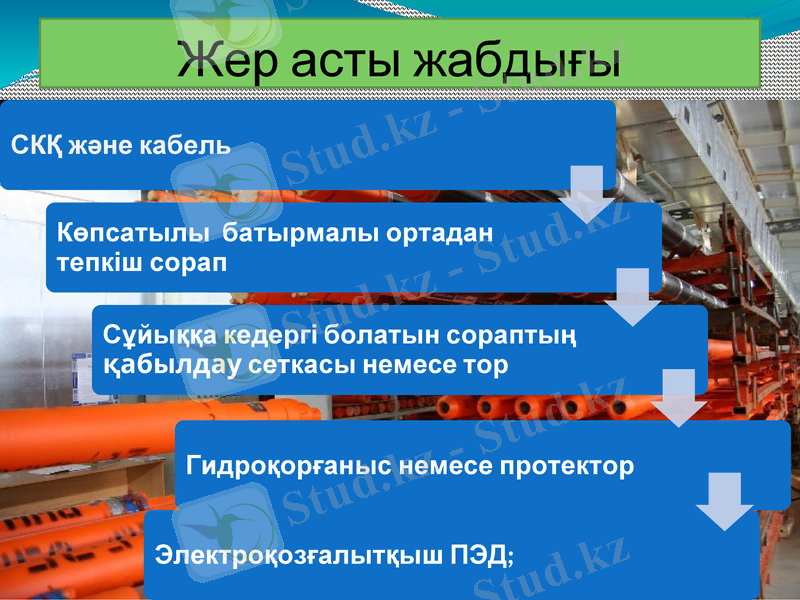

Жер асты жабдығы
1.Электроқозғалытқыш ПЭД;
2.Гидроқорғаныс звеносы немесе протектор;
3.Сұйыққа кедергі болатын сораптың
қабылдау сеткасы немесе тор;
4.Көпсатылы батырмалы ортадан тепкіш
электр сорап БОЭС;
5.СКҚ;
6.Кабель;
7.СКҚ-ға кабельді бекітіп брондалған үш
желілі электрокабельді түсіру арматурасы;
8.Кабель ілгіш
9.Трансформатор немесе автотрансформатор
10.Автоматиканы басқару станциясы

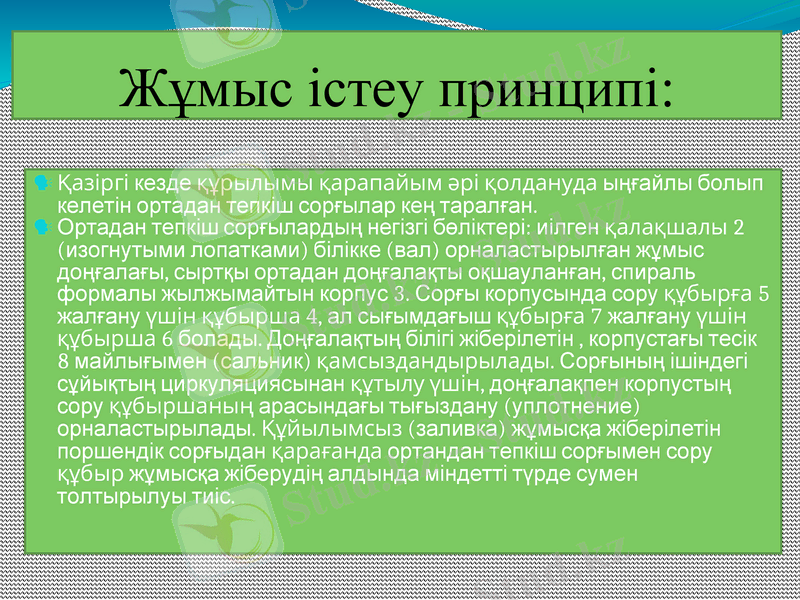

Жұмыс істеу принципі:
Қазіргі кезде құрылымы қарапайым әрі қолдануда ыңғайлы болып
келетін ортадан тепкіш сорғылар кең таралған.
Ортадан тепкіш сорғылардың негізгі бөліктері: иілген қалақшалы
2 (изогнутыми лопатками) білікке (вал) орналастырылған жұмыс
доңғалағы, сыртқы ортадан доңғалақты оқшауланған, спираль
формалы жылжымайтын корпус 3. Сорғы корпусында сору
құбырға 5 жалғану үшін құбырша 4, ал сығымдағыш құбырға 7
жалғану үшін құбырша 6 болады. Доңғалақтың білігі жіберілетін ,
корпустағы тесік 8 майлығымен (сальник) қамсыздандырылады.
Сорғының ішіндегі сұйықтың циркуляциясынан құтылу үшін,
доңғалақпен корпустың сору құбыршаның арасындағы тығыздану
(уплотнение) орналастырылады. Құйылымсыз (заливка) жұмысқа
жіберілетін поршендік сорғыдан қарағанда ортандан тепкіш
сорғымен сору құбыр жұмысқа жіберудің алдында міндетті түрде
сумен толтырылуы тиіс.

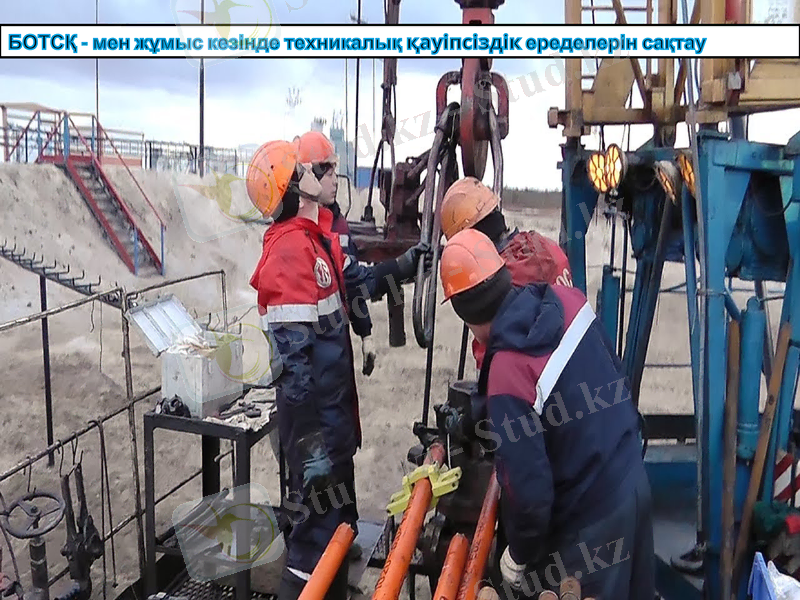

БОТСҚ - мен жұмыс кезінде техникалық қауіпсіздік еределерін
сақтау

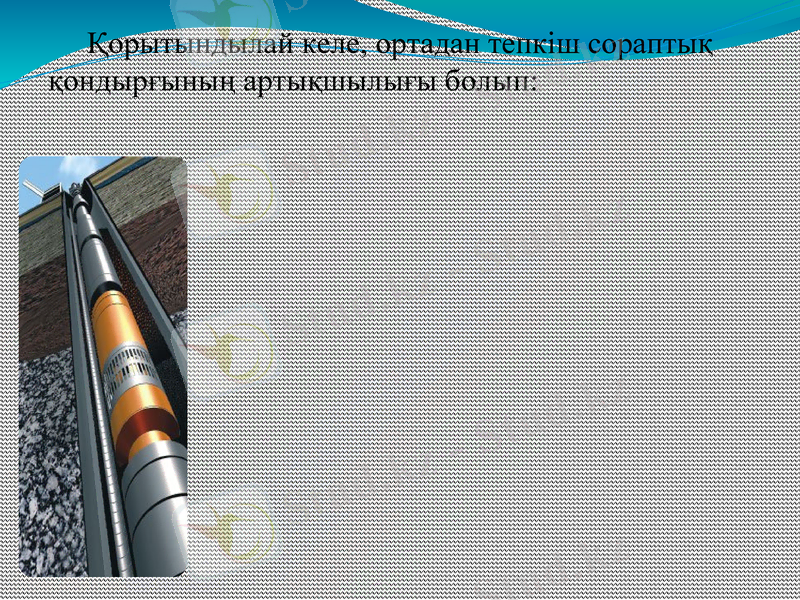

Қорытындылай келе, ортадан тепкіш сораптық
қондырғының артықшылығы болып:
1.Жер бетінде қызмет көрсетуді талап етпейтін басқару ст

Қорытынды

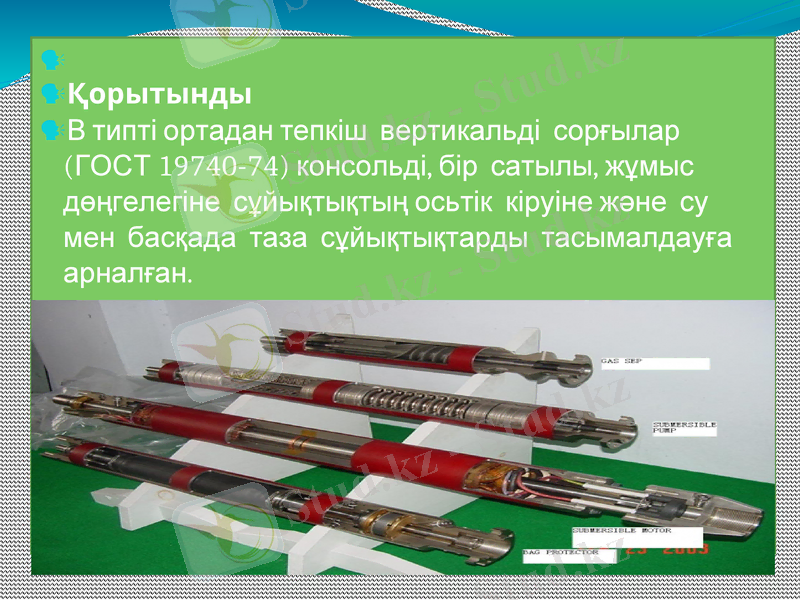

В типті ортадан тепкіш вертикальді
сорғылар (ГОСТ 19740-74) консольді, бір
сатылы, жұмыс дөңгелегіне сұйықтықтың
осьтік кіруіне және су мен басқада таза
сұйықтықтарды тасымалдауға арналған.
Назарларыңызға рахмет!
