AutoCAD жүйесі: практикалық жаттығулар және 25-26 тапсырмалардың орындалуы

Қорқыт Ата атындағы Қызылорда мемлекеттік университеті

ПРЕЗЕНТАЦИЯ

Тақырыбы: AutoCAD жүйесі

Орындаған: БЖ-15-1 оқу тобының студенті Төлеген Айым

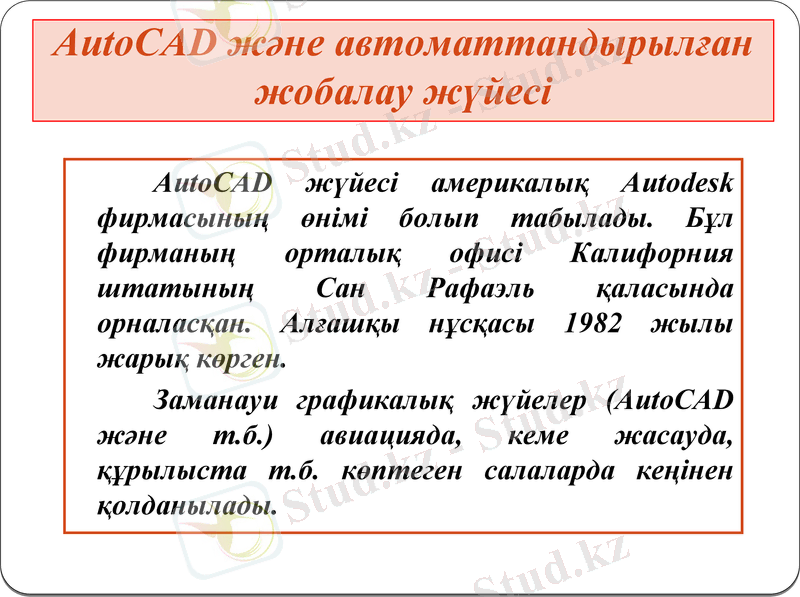

AutoCAD және автоматтандырылған жобалау жүйесі

AutoCAD жүйесі америкалық Autodesk фирмасының өнімі болып табылады. Бұл фирманың орталық офисі Калифорния штатының Сан Рафаэль қаласында орналасқан. Алғашқы нұсқасы 1982 жылы жарық көрген.

Заманауи графикалық жүйелер (AutoCAD және т. б. ) авиацияда, кеме жасауда, құрылыста т. б. көптеген салаларда кеңінен қолданылады.

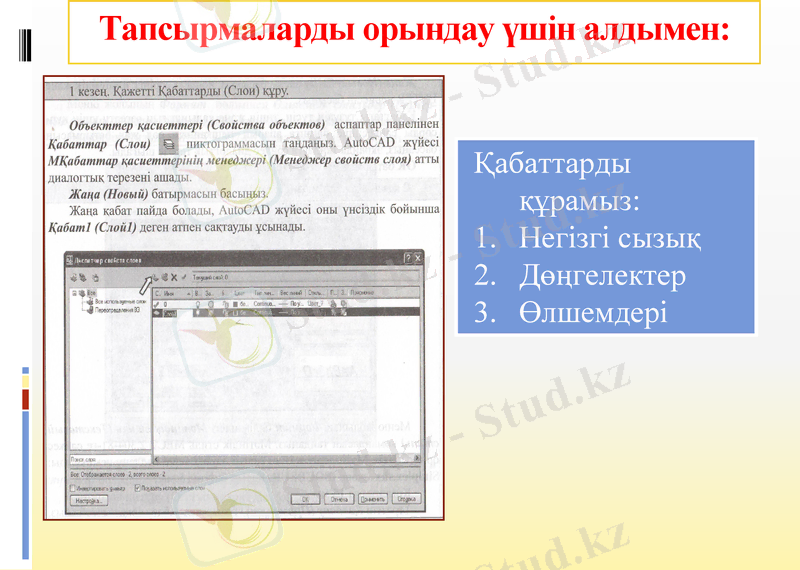

Тапсырмаларды орындау үшін алдымен:

Қабаттарды құрамыз:

Негізгі сызық

Дөңгелектер

Өлшемдері

25-тапсырма

Тапсырма MOD-c шаблонында орындалады.

Сызбаны х5, у5 координатасынан бастаймыз.

1-кезең. Line командасын шақырып, кесіндінің х және у координаталарына тиісті мәндерін беріп немесе ORTHO режимін қосып қою арқылы қорапты сызамыз.

1-сурет.

25-тапсырма

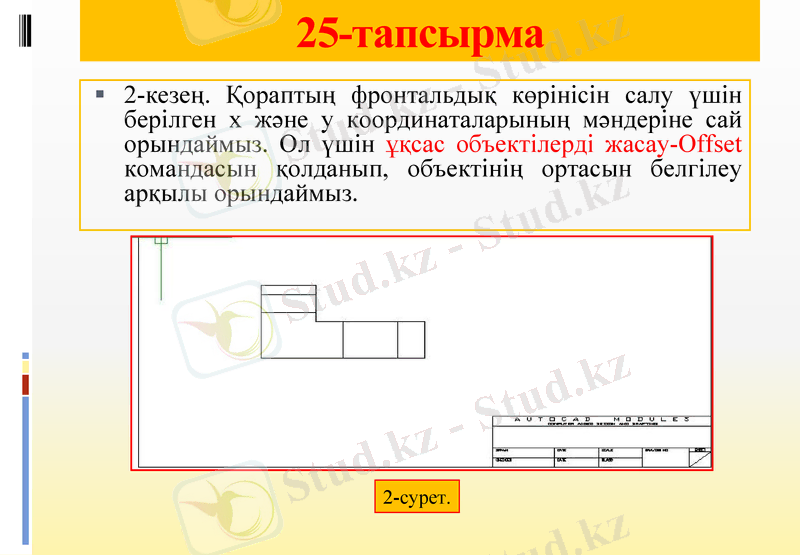

2-кезең. Қораптың фронтальдық көрінісін салу үшін берілген х және у координаталарының мәндеріне сай орындаймыз. Ол үшін ұқсас объектілерді жасау-Offset командасын қолданып, объектінің ортасын белгілеу арқылы орындаймыз.

2-сурет.

25-тапсырма

3-кезең.

3-сурет.

25-тапсырма

4-кезең.

4-сурет.

25-тапсырма

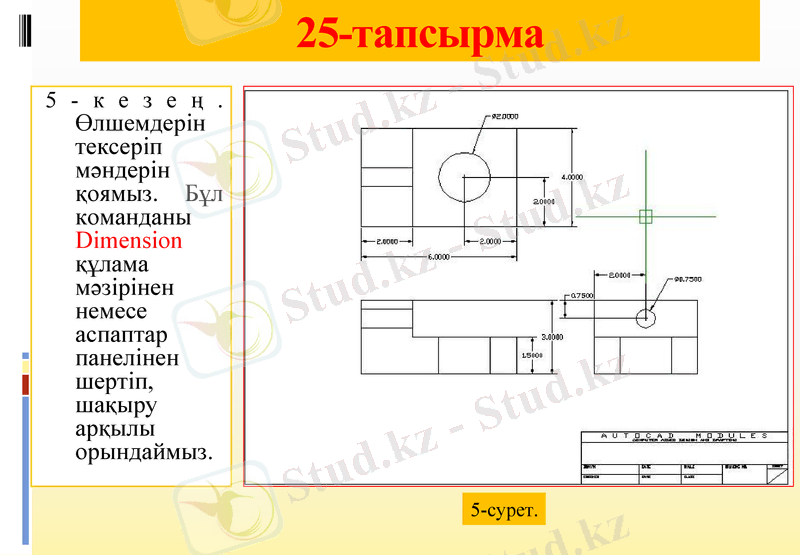

5-кезең. Өлшемдерін тексеріп мәндерін қоямыз. Бұл команданы Dimension құлама мәзірінен немесе аспаптар панелінен шертіп, шақыру арқылы орындаймыз.

5-сурет.

26-тапсырма:

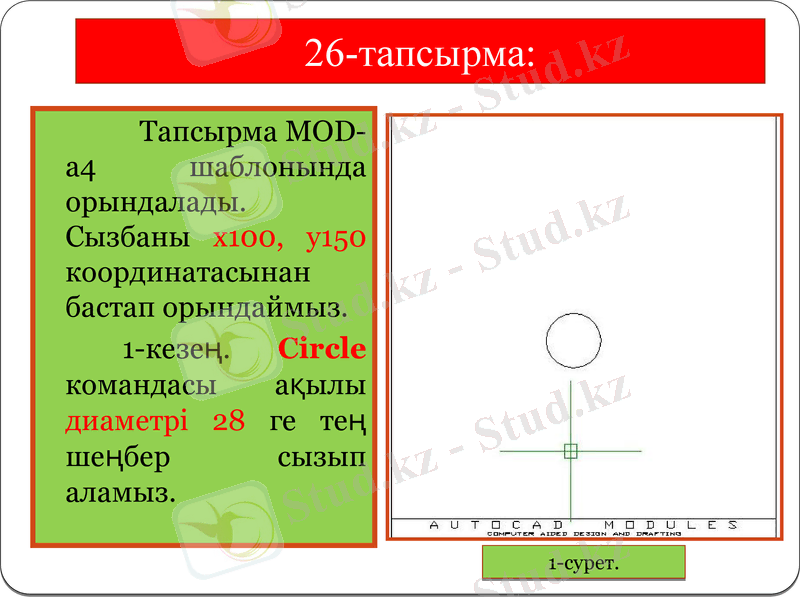

Тапсырма MOD-a4 шаблонында орындалады. Сызбаны х100, у150 координатасынан бастап орындаймыз.

1-кезең. Circle командасы ақылы диаметрі 28 ге тең шеңбер сызып аламыз.

1-сурет.

26-тапсырма:

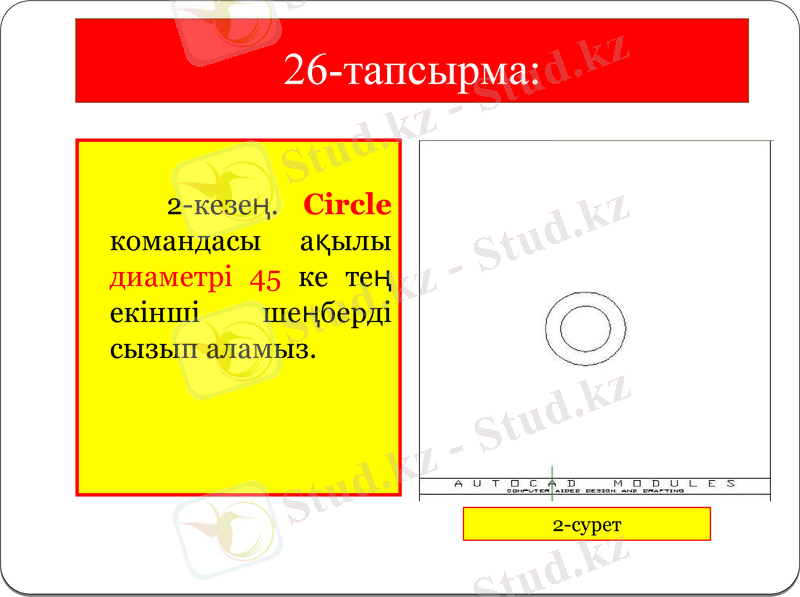

2-кезең. Circle командасы ақылы диаметрі 45 ке тең екінші шеңберді сызып аламыз.

2-сурет

26-тапсырма:

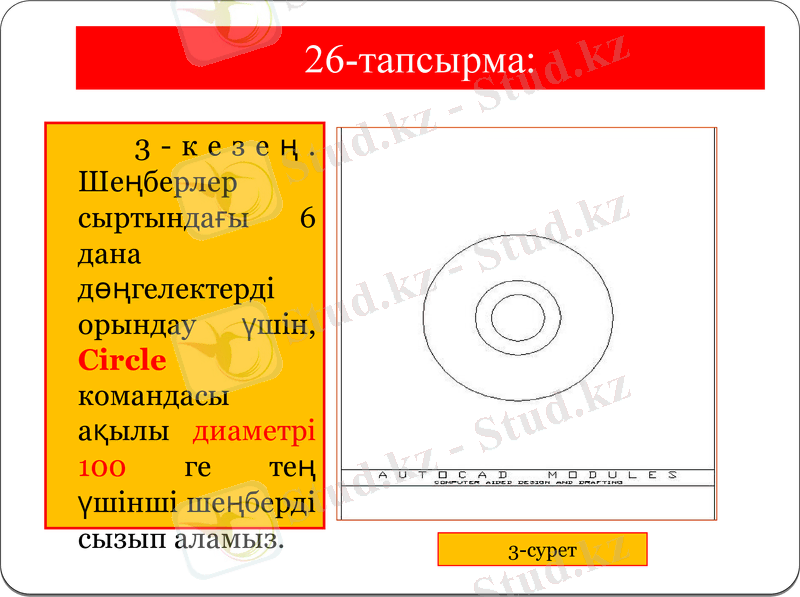

3-кезең. Шеңберлер сыртындағы 6 дана дөңгелектерді орындау үшін, Circle командасы ақылы диаметрі 100 ге тең үшінші шеңберді сызып аламыз.

3-сурет

26-тапсырма:

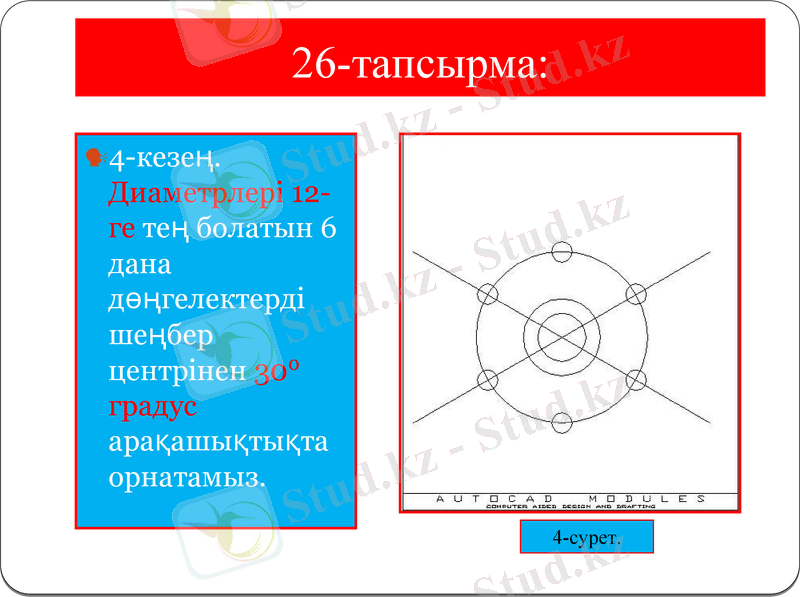

4-кезең. Диаметрлері 12-ге тең болатын 6 дана дөңгелектерді шеңбер центрінен 300 градус арақашықтықта орнатамыз.

4-сурет.

26-тапсырма:

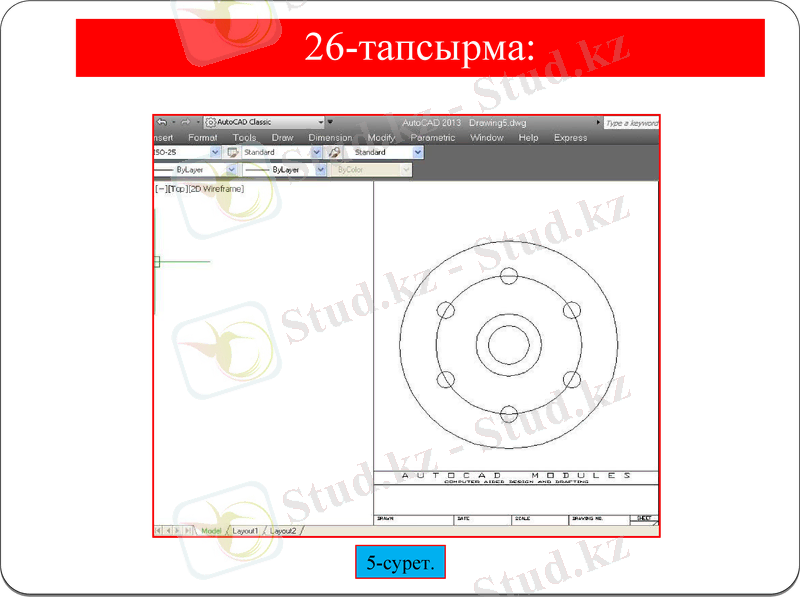

5-сурет.

26-тапсырма:

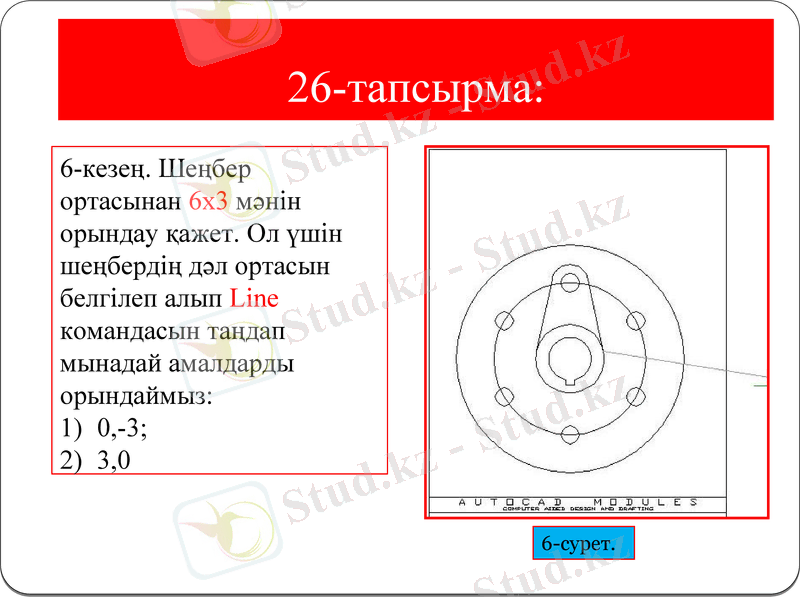

6-кезең. Шеңбер ортасынан 6x3 мәнін орындау қажет. Ол үшін шеңбердің дәл ортасын белгілеп алып Line командасын таңдап мынадай амалдарды орындаймыз:

0, -3;

3, 0

6-сурет.

26-тапсырма:

7-кезең. Доғаны салу үшін Draw бөлімінен Arc командасын таңдап, радиустарын 12-ге тең етіп сағат тілімен бағыттас саламыз.

7-сурет.

26-тапсырма:

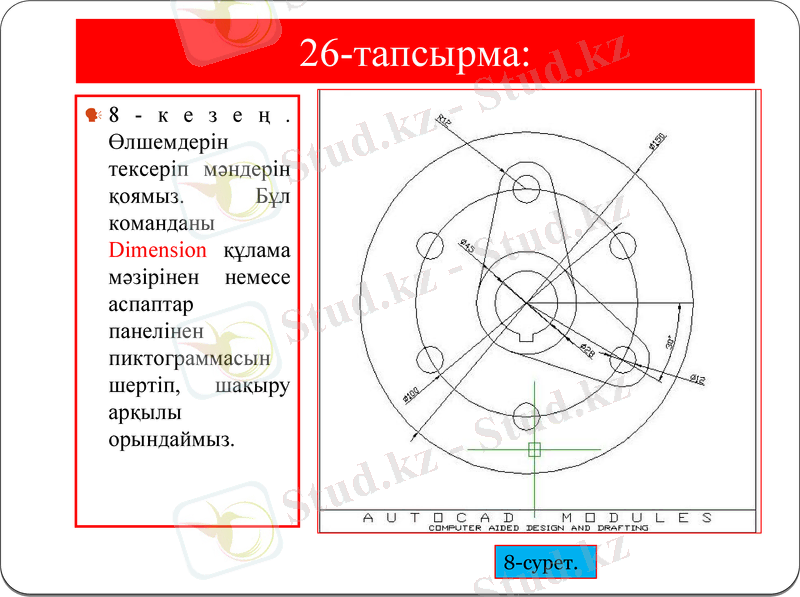

8-кезең. Өлшемдерін тексеріп мәндерін қоямыз. Бұл команданы Dimension құлама мәзірінен немесе аспаптар панелінен пиктограммасын шертіп, шақыру арқылы орындаймыз.

8-сурет.
