Әл-Фараби атындағы Қазақ Ұлттық Университеті

Электр энергиясымен қамту жүйесін
жобалау және есептеу
Орындаған: Қалманбаев Нурболат Қанатбекұлы, Гегорафия
және табиғатты пайдалану факультеті, Қоршаған ортаны қорғау
және өмір тіршілігінің қауіпсіздігі, 2 курс

Тексерген: Абдибаттаева М.М.

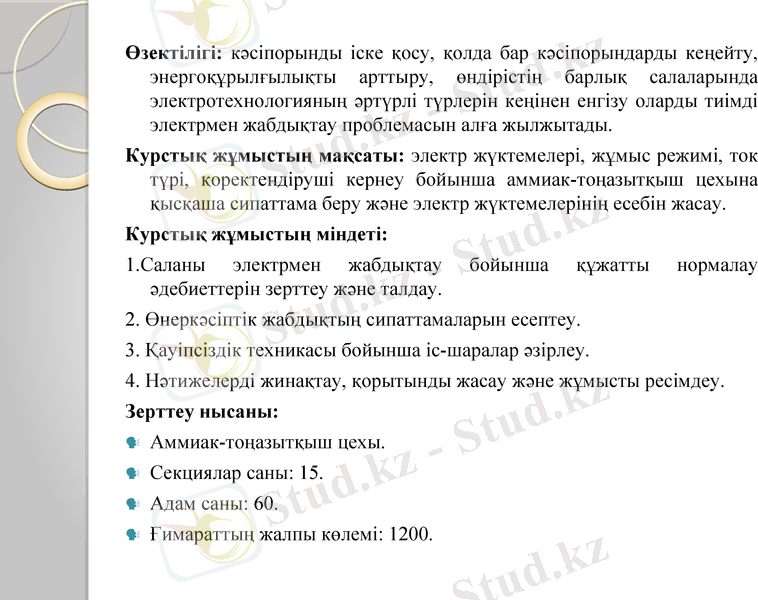

Өзектілігі: кәсіпорынды іске қосу, қолда бар кәсіпорындарды кеңейту,
энергоқұрылғылықты арттыру, өндірістің барлық салаларында
электротехнологияның әртүрлі түрлерін кеңінен енгізу оларды тиімді
электрмен жабдықтау проблемасын алға жылжытады.
Курстық жұмыстың мақсаты: электр жүктемелері, жұмыс режимі, ток
түрі, қоректендіруші кернеу бойынша аммиак-тоңазытқыш цехына
қысқаша сипаттама беру және электр жүктемелерінің есебін жасау.
Курстық жұмыстың міндеті:
1.Саланы электрмен жабдықтау бойынша құжатты нормалау
әдебиеттерін зерттеу және талдау.
2. Өнеркәсіптік жабдықтың сипаттамаларын есептеу.
3. Қауіпсіздік техникасы бойынша іс-шаралар әзірлеу.
4. Нәтижелерді жинақтау, қорытынды жасау және жұмысты ресімдеу.
Зерттеу нысаны:
Аммиак-тоңазытқыш цехы.
Секциялар саны: 15.
Адам саны: 60.
Ғимараттың жалпы көлемі: 1200.
КІРІСПЕ
Электр энергиясының негізгі
тұтынушылары өнеркәсіптік
кәсіпорындар болып табылады. Олар
біздің елде өндірілетін барлық
энергияның жартысынан астамын
жұмсайды. Электрмен жабдықтау
жүйесі электр энергиясын өндіру, беру
және тарату құрылғыларының
жиынтығы деп аталады. Өнеркәсіптік
кәсіпорындарды электрмен жабдықтау
жүйесі қоректендіргіш, тарату,
трансформаторлық және түрлендіргіш
қосалқы станциялардан және оларды
байланыстыратын кабель және әуе
желілерінен және жоғары және төмен
кернеулі ток өткізгіштерден тұрады.
ӘДЕБИ ШОЛУ
Электр энергетикасы —
энергетиканың басты құрастырушысы,
оның басты міндеті — электр энергиясының
тұтынушыларын электрлік энергиямен
жабдықтау үшін электр энергиясын тиімді
жолмен өндіру, тарату және үлестіру.
Бұл сала кез келген елдің әлеуметтік
және эконономикалық дамуының маңызды
бөлігі, себебі электр энергиясының
энергияның басқа тасымалдаушыларынан
көрі бірқатар ерекшеліктері бар: үлкен
қашықтыққа таратудың, тұтынушылар
арасында үлестірудің және энергияның
басқа түрлеріне (механикалық, жылулық,
химиялық, жарықтық және басқа да…)
түрлендірудің салыстырмалы жеңілдігі.

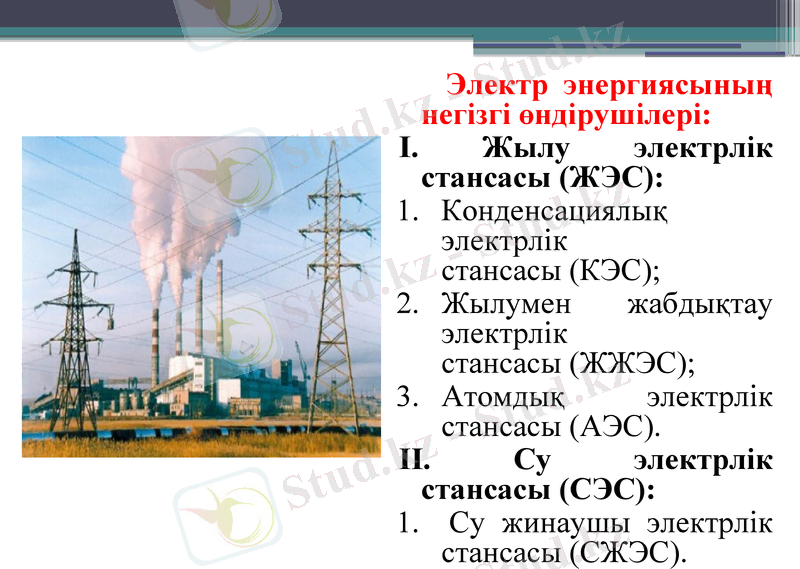

Электр энергиясының
негізгі өндірушілері:
I. Жылу электрлік
стансасы (ЖЭС):
1. Конденсациялық электрлік
стансасы (КЭС);
2. Жылумен жабдықтау
электрлік стансасы (ЖЖЭС);
3. Атомдық электрлік
стансасы (АЭС).
II. Су электрлік
стансасы (СЭС):
4. Су жинаушы электрлік
стансасы (СЖЭС).

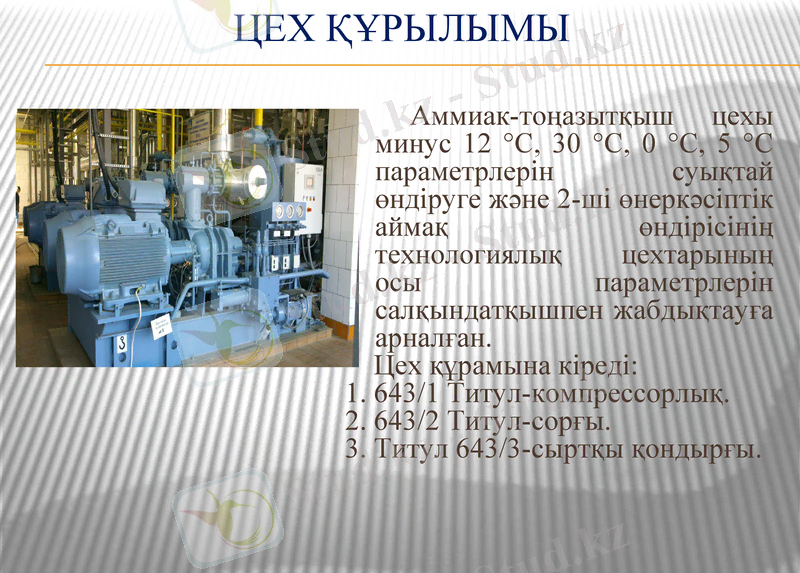

ЦЕХ ҚҰРЫЛЫМЫ

Аммиак-тоңазытқыш цехы
минус 12 °С, 30 °С, 0 °С, 5 °С
параметрлерін суықтай өндіруге
және 2-ші өнеркәсіптік аймақ
өндірісінің технологиялық
цехтарының осы параметрлерін
салқындатқышпен жабдықтауға
арналған.
Цех құрамына кіреді:
1. 643/1 Титул-компрессорлық.
2. 643/2 Титул-сорғы.
3. Титул 643/3-сыртқы қондырғы.

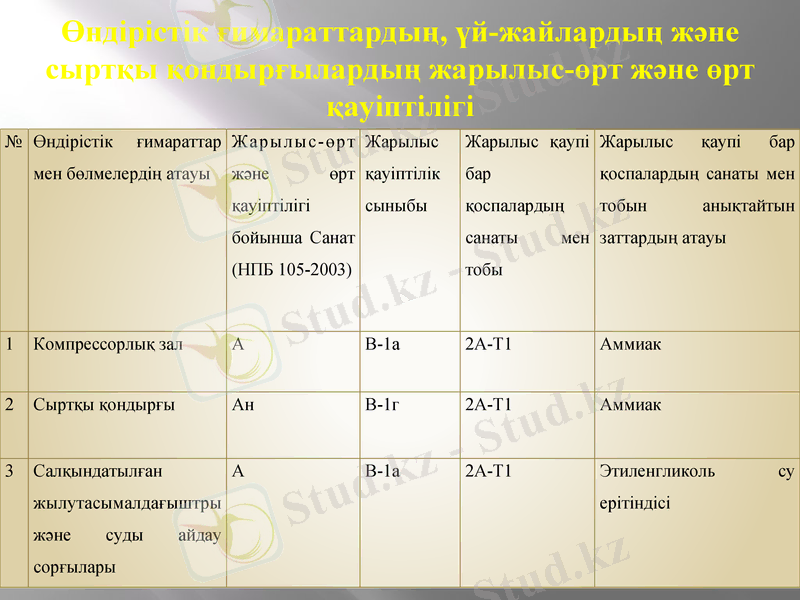

Өндірістік ғимараттардың, үй-жайлардың және сыртқы қондырғылардың
жарылыс-өрт және өрт қауіптілігі

№ Өндірістік ғимараттар Жарылыс-өрт Жарылыс Жарылыс қаупі Жарылыс қаупі бар
мен бөлмелердің атауы және өрт қауіптілік бар қоспалардың санаты мен
қауіптілігі сыныбы қоспалардың тобын анықтайтын
бойынша Санат санаты мен заттардың атауы
(НПБ 105-2003) тобы

1 Компрессорлық зал А В-1а 2А-Т1 Аммиак

2 Сыртқы қондырғы Ан В-1г 2А-Т1 Аммиак

3 Салқындатылған А В-1а 2А-Т1 Этиленгликоль су
жылутасымалдағыштры ерітіндісі
және суды айдау
сорғылары

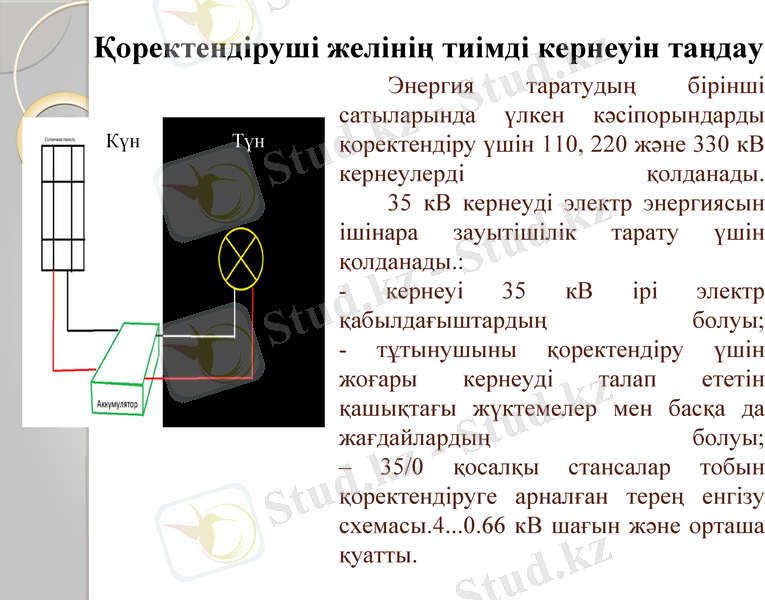

Қоректендіруші желінің тиімді кернеуін таңдау
Энергия таратудың бірінші
сатыларында үлкен кәсіпорындарды
Күн Түн қоректендіру үшін 110, 220 және 330 кВ
кернеулерді қолданады.
35 кВ кернеуді электр энергиясын
ішінара зауытішілік тарату үшін
қолданады.:
- кернеуі 35 кВ ірі электр
қабылдағыштардың болуы;
- тұтынушыны қоректендіру үшін
жоғары кернеуді талап ететін
қашықтағы жүктемелер мен басқа да
жағдайлардың болуы;
– 35/0 қосалқы стансалар тобын
қоректендіруге арналған терең енгізу
схемасы.4...0.66 кВ шағын және орташа
қуатты.

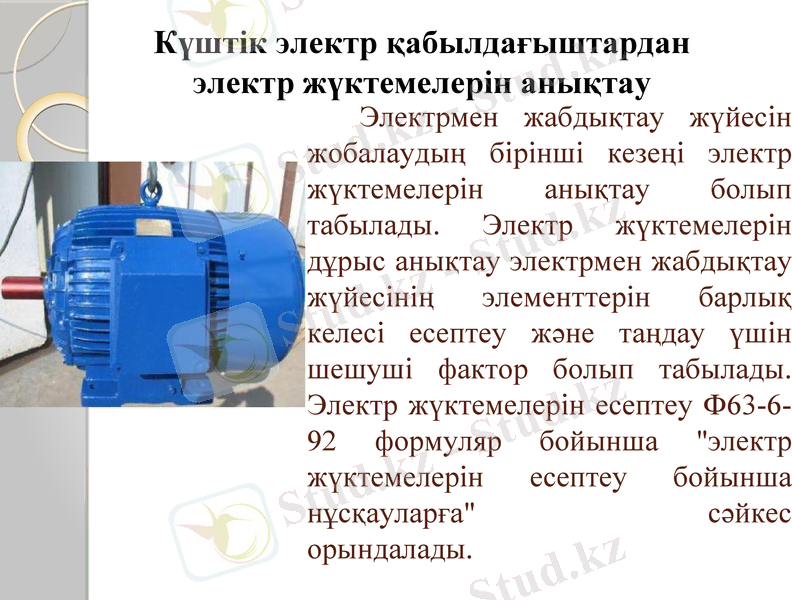

Күштік электр қабылдағыштардан
электр жүктемелерін анықтау
Электрмен жабдықтау жүйесін
жобалаудың бірінші кезеңі электр
жүктемелерін анықтау болып
табылады. Электр жүктемелерін
дұрыс анықтау электрмен жабдықтау
жүйесінің элементтерін барлық
келесі есептеу және таңдау үшін
шешуші фактор болып табылады.
Электр жүктемелерін есептеу Ф63-6-
92 формуляр бойынша "электр
жүктемелерін есептеу бойынша
нұсқауларға" сәйкес
орындалады.

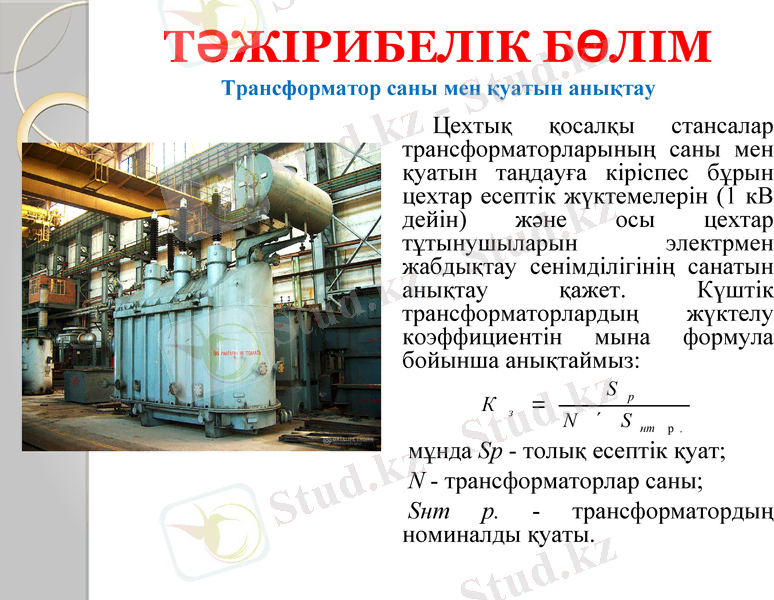

ТӘЖІРИБЕЛІК БӨЛІМ
Трансформатор саны мен қуатын анықтау

Цехтық қосалқы стансалар
трансформаторларының саны мен
қуатын таңдауға кіріспес бұрын цехтар
есептік жүктемелерін (1 кВ дейін) және
осы цехтар тұтынушыларын электрмен
жабдықтау сенімділігінің санатын
анықтау қажет. Күштік
трансформаторлардың жүктелу
коэффициентін мына формула бойынша
анықтаймыз:
Sp
Кз
N S нт р .
мұнда Sp - толық есептік қуат;
N - трансформаторлар саны;
Ѕнт р. - трансформатордың номиналды
қуаты.

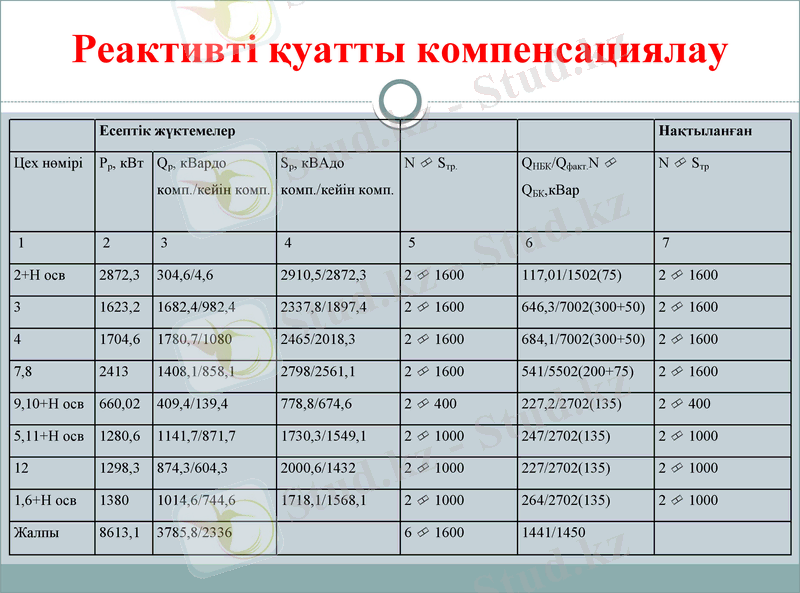

Реактивті қуатты компенсациялау
Есептік жүктемелер Нақтыланған

Цех нөмірі Рр, кВт Qp, кВардо Sp, кВАдо N Sтр. QНБК/Qфакт.N N Sтр
комп./кейін комп. комп./кейін комп. QБК,кВар

1 2 3 4 5 6 7

2+Н осв 2872,3 304,6/4,6 2910,5/2872,3 2 1600 117,01/1502(75) 2 1600

3 1623,2 1682,4/982,4 2337,8/1897,4 2 1600 646,3/7002(300+50) 2 1600

4 1704,6 1780,7/1080 2465/2018,3 2 1600 684,1/7002(300+50) 2 1600

7,8 2413 1408,1/858,1 2798/2561,1 2 1600 541/5502(200+75) 2 1600

9,10+Н осв 660,02 409,4/139,4 778,8/674,6 2 400 227,2/2702(135) 2 400

5,11+Н осв 1280,6 1141,7/871,7 1730,3/1549,1 2 1000 247/2702(135) 2 1000

12 1298,3 874,3/604,3 2000,6/1432 2 1000 227/2702(135) 2 1000

1,6+Н осв 1380 1014,6/744,6 1718,1/1568,1 2 1000 264/2702(135) 2 1000

Жалпы 8613,1 3785,8/2336 6 1600 1441/1450

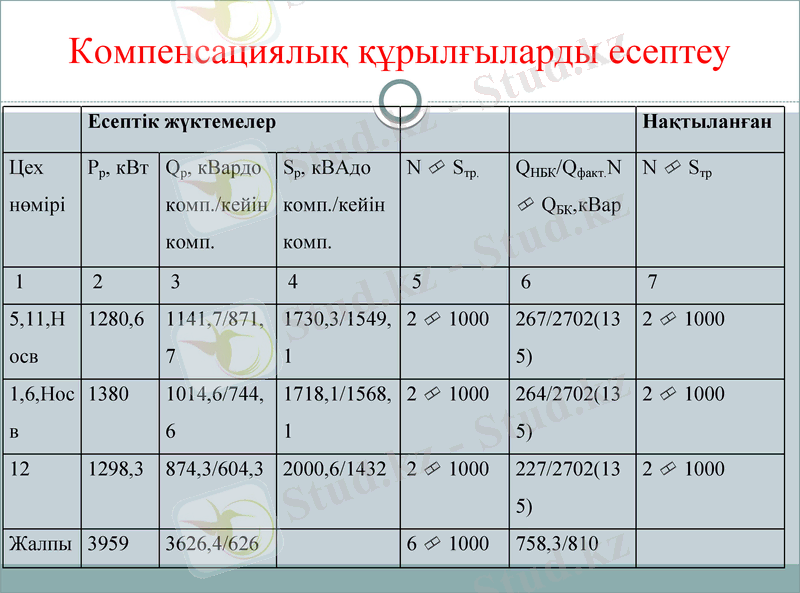

Компенсациялық құрылғыларды есептеу
Есептік жүктемелер Нақтыланған

Цех Рр, кВт Qp, кВардо Sp, кВАдо N Sтр. QНБК/Qфакт.N N Sтр
нөмірі комп./кейін комп./кейін QБК,кВар
комп. комп.

1 2 3 4 5 6 7
5,11,Н 1280,6 1141,7/871, 1730,3/1549, 2 1000 267/2702(13 2 1000
осв 7 1 5)
1,6,Но 1380 1014,6/744, 1718,1/1568, 2 1000 264/2702(13 2 1000
св 6 1 5)
12 1298,3 874,3/604,3 2000,6/1432 2 1000 227/2702(13 2 1000
5)
Жалпы 3959 3626,4/626 6 1000 758,3/810

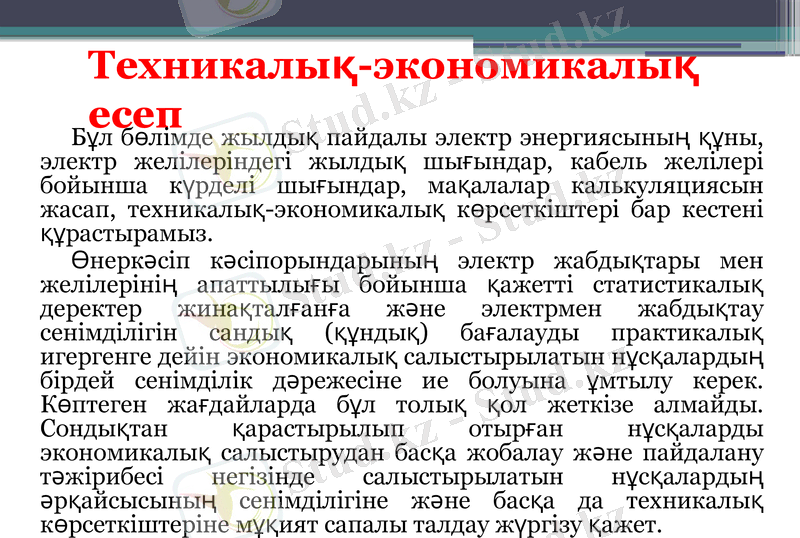

Техникалық-экономикалық есеп
Бұл бөлімде жылдық пайдалы электр энергиясының құны,
электр желілеріндегі жылдық шығындар, кабель желілері
бойынша күрделі шығындар, мақалалар калькуляциясын
жасап, техникалық-экономикалық көрсеткіштері бар кестені
құрастырамыз.
Өнеркәсіп кәсіпорындарының электр жабдықтары мен
желілерінің апаттылығы бойынша қажетті статистикалық
деректер жинақталғанға және электрмен жабдықтау
сенімділігін сандық (құндық) бағалауды практикалық
игергенге дейін экономикалық салыстырылатын нұсқалардың
бірдей сенімділік дәрежесіне ие болуына ұмтылу керек.
Көптеген жағдайларда бұл толық қол жеткізе алмайды.
Сондықтан қарастырылып отырған нұсқаларды экономикалық
салыстырудан басқа жобалау және пайдалану тәжірибесі
негізінде салыстырылатын нұсқалардың әрқайсысының
сенімділігіне және басқа да техникалық көрсеткіштеріне
мұқият сапалы талдау жүргізу қажет.

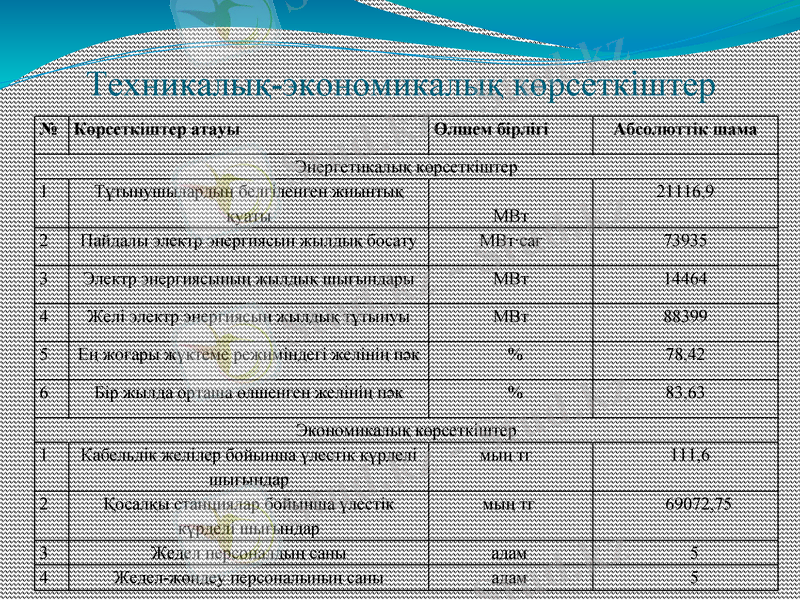

Техникалық-экономикалық көрсеткіштер
№ Көрсеткіштер атауы Өлшем бірлігі Абсолюттік шама

Энергетикалық көрсеткіштер
1 Тұтынушылардың белгіленген жиынтық 21116,9
қуаты МВт
2 Пайдалы электр энергиясын жылдық босату МВт·сағ 73935

3 Электр энергиясының жылдық шығындары МВт 14464

4 Желі электр энергиясын жылдық тұтынуы МВт 88399

5 Ең жоғары жүктеме режиміндегі желінің пәк % 78,42

6 Бір жылда орташа өлшенген желінің пәк % 83,63

Экономикалық көрсеткіштер
1 Кабельдік желілер бойынша үлестік күрделі мың тг 111,6
шығындар
2 Қосалқы станциялар бойынша үлестік мың тг 69072,75
күрделі шығындар
3 Жедел персоналдың саны адам 5
4 Жедел-жөндеу персоналының саны адам 5
ҚОРЫТЫНДЫ
Бұл курстық жұмыста №2510 цехының тоңазытқыш қондырғысын
электрмен жабдықтау қарастырылған. Жобалау күштік жүктеме және
жарықтандыру есебінен басталды. Өмір тіршілік қауіпсіздігі бөлімінде
өндірісте қауіпсіздік техникасы бойынша нұсқамалар өткізу, жеке
қорғаныс құралдарын пайдалану мәселелері қарастырылған. 4.4 кВ
сорғы қондырғысын жерге қосу есебі жүргізілді. Бірінші кезекте
қорғаныстық жерге қосуға қойылатын талаптар сақталуы тиіс. Жерге
тұйықтау құрылғыларының кедергісін анықтау кезінде жасанды және
табиғи жерге тұйықтағыштар ескерілуі тиіс. Жердің үлестік кедергісін
есептеу ретінде анықтау кезінде оның неғұрлым қолайсыз жағдайларға
сәйкес келетін маусымдық мәнін қабылдау керек. Жерге тұйықтау
құрылғылары механикалық мықты, термиялық және динамикалық
жерге тұйықталу токтарына төзімді болуы тиіс.
Экономикалық бөлім сметаны құруды, 2007 жылдың бағаларында
сметаны қайта есептеуді, бригада санын есептеуді қамтиды, баптарды
калькуляциялау кестесі мен жобаланатын электр желісінің техникалық-
экономикалық көрсеткіштерінің кестесі жасалды.
