«Схемотехника негіздері және электроника» пәні бойынша
практикалық жұмыс
Презентация тақырыбы:
Амперметрлер
Орындаған:
Тексерген:

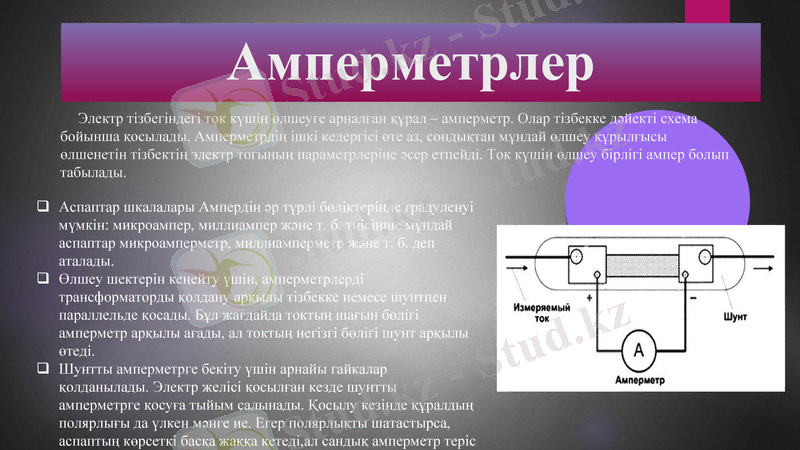

Амперметрлер
Электр тізбегіндегі ток күшін өлшеуге арналған құрал – амперметр. Олар тізбекке дәйекті схема
бойынша қосылады. Амперметрдің ішкі кедергісі өте аз, сондықтан мұндай өлшеу құрылғысы
өлшенетін тізбектің электр тогының параметрлеріне әсер етпейді. Ток күшін өлшеу бірлігі ампер болып
табылады.
Аспаптар шкалалары Ампердің әр түрлі бөліктерінде градуленуі
мүмкін: микроампер, миллиампер және т. б. тиісінше мұндай
аспаптар микроамперметр, миллиамперметр және т. б. деп
аталады.
Өлшеу шектерін кеңейту үшін, амперметрлерді
трансформаторды қолдану арқылы тізбекке немесе шунтпен
параллельде қосады. Бұл жағдайда токтың шағын бөлігі
амперметр арқылы ағады, ал токтың негізгі бөлігі шунт арқылы
өтеді.
Шунтты амперметрге бекіту үшін арнайы гайкалар
қолданылады. Электр желісі қосылған кезде шунтты
амперметрге қосуға тыйым салынады. Қосылу кезінде құралдың
полярлығы да үлкен мәнге ие. Егер полярлықты шатастырса,
аспаптың көрсеткі басқа жаққа кетеді,ал сандық амперметр теріс

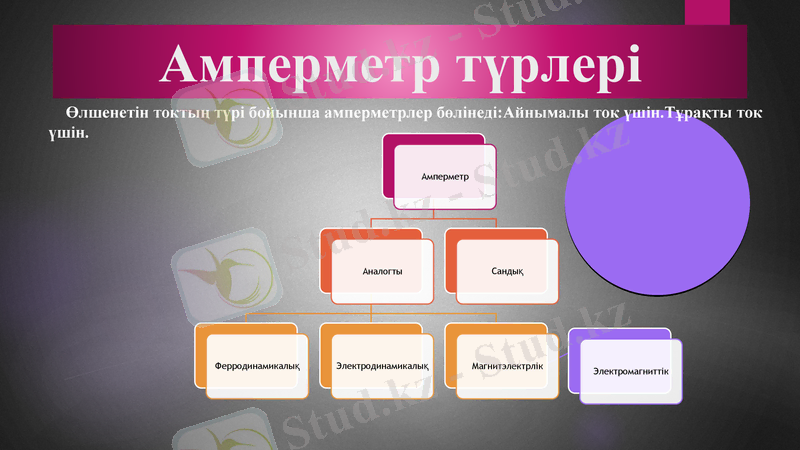

Амперметр түрлері
Өлшенетін токтың түрі бойынша амперметрлер бөлінеді:Айнымалы ток үшін.Тұрақты ток
үшін.
Амперметр
Аналогты Сандық
Электродинамикал
Ферродинамикалық Магнитэлектрлік
ық Электромагниттік

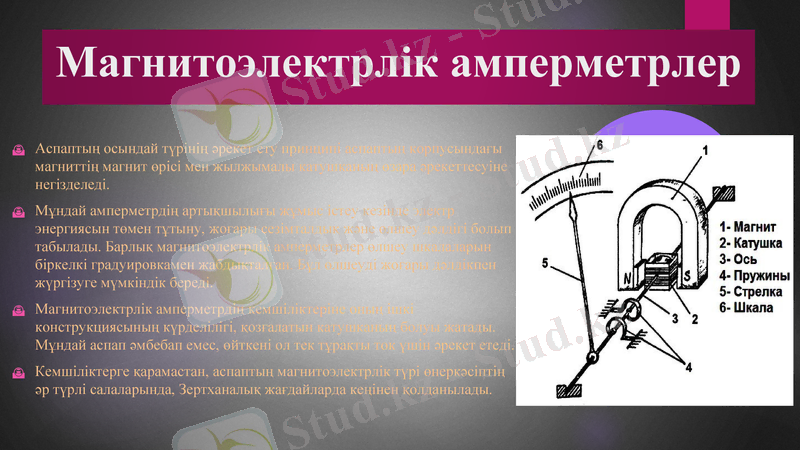

Магнитоэлектрлік амперметрлер
Аспаптың осындай түрінің әрекет ету принципі аспаптың корпусындағы
магниттің магнит өрісі мен жылжымалы катушканың өзара әрекеттесуіне
негізделеді.
Мұндай амперметрдің артықшылығы жұмыс істеу кезінде электр
энергиясын төмен тұтыну, жоғары сезімталдық және өлшеу дәлдігі болып
табылады. Барлық магнитоэлектрлік амперметрлер өлшеу шкалаларын
біркелкі градуировкамен жабдықталған. Бұл өлшеуді жоғары дәлдікпен
жүргізуге мүмкіндік береді.
Магнитоэлектрлік амперметрдің кемшіліктеріне оның ішкі
конструкциясының күрделілігі, қозғалатын катушканың болуы жатады.
Мұндай аспап әмбебап емес, өйткені ол тек тұрақты ток үшін әрекет етеді.
Кемшіліктерге қарамастан, аспаптың магнитоэлектрлік түрі өнеркәсіптің
әр түрлі салаларында, Зертханалық жағдайларда кеңінен қолданылады.

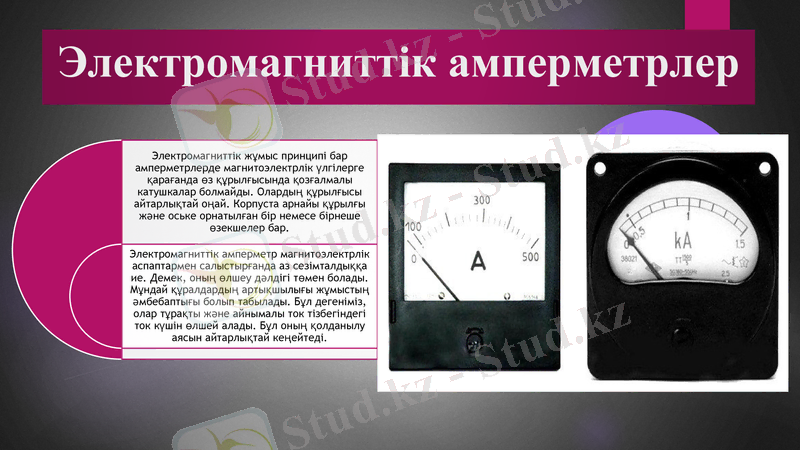

Электромагниттік амперметрлер
Электромагниттік жұмыс принципі бар
амперметрлерде магнитоэлектрлік үлгілерге
қарағанда өз құрылғысында қозғалмалы
катушкалар болмайды. Олардың құрылғысы
айтарлықтай оңай. Корпуста арнайы құрылғы
және оське орнатылған бір немесе бірнеше
өзекшелер бар.
Электромагниттік амперметр
магнитоэлектрлік аспаптармен
салыстырғанда аз сезімталдыққа ие. Демек,
оның өлшеу дәлдігі төмен болады. Мұндай
құралдардың артықшылығы жұмыстың
әмбебаптығы болып табылады. Бұл дегеніміз,
олар тұрақты және айнымалы ток тізбегіндегі
ток күшін өлшей алады. Бұл оның қолданылу
аясын айтарлықтай кеңейтеді.

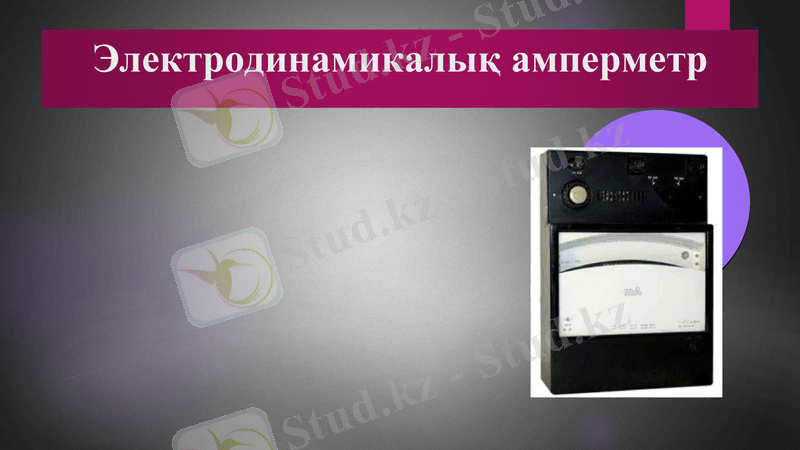

Электродинамикалық амперметр

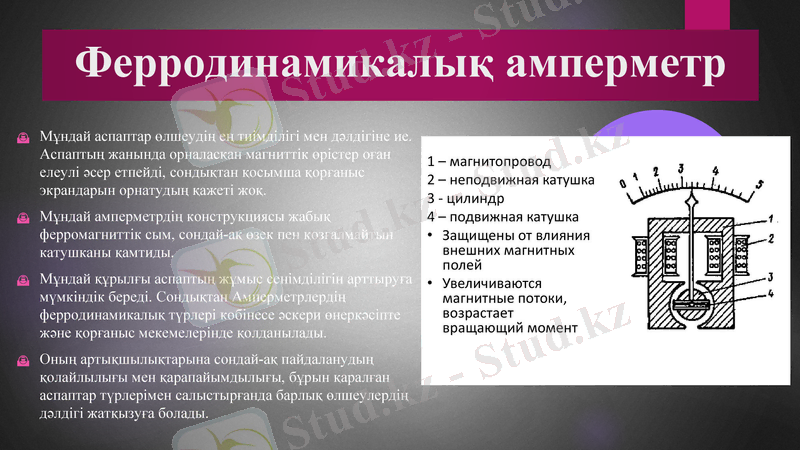

Ферродинамикалық амперметр
Мұндай аспаптар өлшеудің ең тиімділігі мен дәлдігіне ие.
Аспаптың жанында орналасқан магниттік өрістер оған
елеулі әсер етпейді, сондықтан қосымша қорғаныс
экрандарын орнатудың қажеті жоқ.
Мұндай амперметрдің конструкциясы жабық
ферромагниттік сым, сондай-ақ өзек пен қозғалмайтын
катушканы қамтиды.
Мұндай құрылғы аспаптың жұмыс сенімділігін арттыруға
мүмкіндік береді. Сондықтан Амперметрлердің
ферродинамикалық түрлері көбінесе әскери өнеркәсіпте
және қорғаныс мекемелерінде қолданылады.
Оның артықшылықтарына сондай-ақ пайдаланудың
қолайлылығы мен қарапайымдылығы, бұрын қаралған
аспаптар түрлерімен салыстырғанда барлық өлшеулердің
дәлдігі жатқызуға болады.

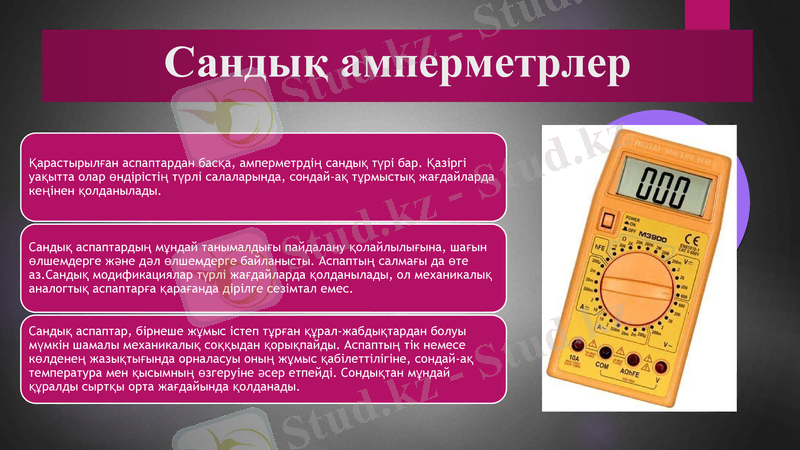

Сандық амперметрлер
Қарастырылған аспаптардан басқа, амперметрдің сандық түрі бар.
Қазіргі уақытта олар өндірістің түрлі салаларында, сондай-ақ
тұрмыстық жағдайларда кеңінен қолданылады.
Сандық аспаптардың мұндай танымалдығы пайдалану
қолайлылығына, шағын өлшемдерге және дәл өлшемдерге
байланысты. Аспаптың салмағы да өте аз.Сандық модификациялар
түрлі жағдайларда қолданылады, ол механикалық аналогтық
аспаптарға қарағанда дірілге сезімтал емес.
Сандық аспаптар, бірнеше жұмыс істеп тұрған құрал-жабдықтардан
болуы мүмкін шамалы механикалық соққыдан қорықпайды.
Аспаптың тік немесе көлденең жазықтығында орналасуы оның
жұмыс қабілеттілігіне, сондай-ақ температура мен қысымның
өзгеруіне әсер етпейді. Сондықтан мұндай құралды сыртқы орта
жағдайында қолданады.

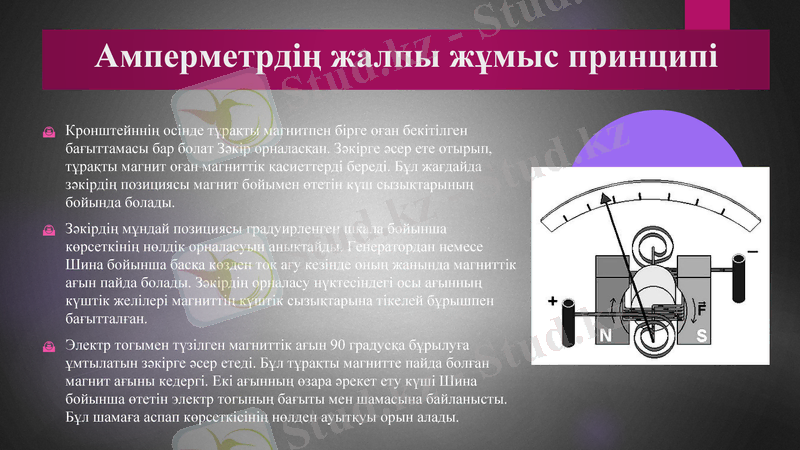

Амперметрдің жалпы жұмыс принципі
Кронштейннің осінде тұрақты магнитпен бірге оған бекітілген
бағыттамасы бар болат Зәкір орналасқан. Зәкірге әсер ете отырып,
тұрақты магнит оған магниттік қасиеттерді береді. Бұл жағдайда
зәкірдің позициясы магнит бойымен өтетін күш сызықтарының
бойында болады.
Зәкірдің мұндай позициясы градуирленген шкала бойынша
көрсеткінің нөлдік орналасуын анықтайды. Генератордан немесе
Шина бойынша басқа көзден ток ағу кезінде оның жанында магниттік
ағын пайда болады. Зәкірдің орналасу нүктесіндегі осы ағынның
күштік желілері магниттің күштік сызықтарына тікелей бұрышпен
бағытталған.
Электр тогымен түзілген магниттік ағын 90 градусқа бұрылуға
ұмтылатын зәкірге әсер етеді. Бұл тұрақты магнитте пайда болған
магнит ағыны кедергі. Екі ағынның өзара әрекет ету күші Шина
бойынша өтетін электр тогының бағыты мен шамасына байланысты.
Бұл шамаға аспап көрсеткісінің нөлден ауытқуы орын алады.

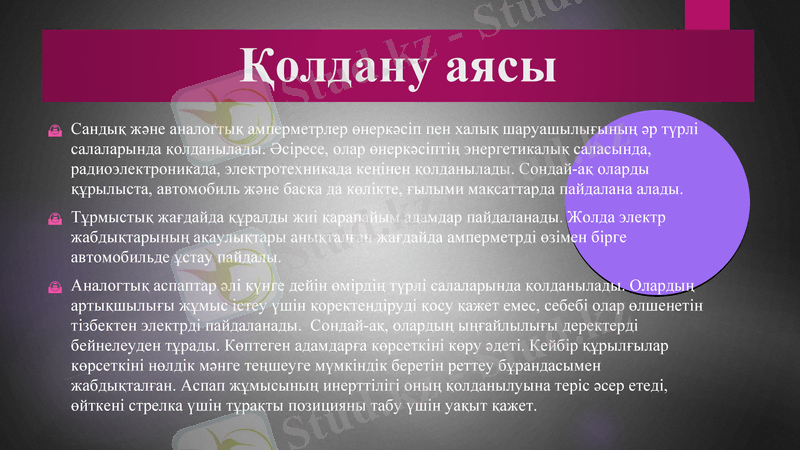

Қолдану аясы
Сандық және аналогтық амперметрлер өнеркәсіп пен халық шаруашылығының әр түрлі
салаларында қолданылады. Әсіресе, олар өнеркәсіптің энергетикалық саласында,
радиоэлектроникада, электротехникада кеңінен қолданылады. Сондай-ақ оларды
құрылыста, автомобиль және басқа да көлікте, ғылыми мақсаттарда пайдалана алады.
Тұрмыстық жағдайда құралды жиі қарапайым адамдар пайдаланады. Жолда электр
жабдықтарының ақаулықтары анықталған жағдайда амперметрді өзімен бірге
автомобильде ұстау пайдалы.
Аналогтық аспаптар әлі күнге дейін өмірдің түрлі салаларында қолданылады. Олардың
артықшылығы жұмыс істеу үшін қоректендіруді қосу қажет емес, себебі олар өлшенетін
тізбектен электрді пайдаланады. Сондай-ақ, олардың ыңғайлылығы деректерді
бейнелеуден тұрады. Көптеген адамдарға көрсеткіні көру әдеті. Кейбір құрылғылар
көрсеткіні нөлдік мәнге теңшеуге мүмкіндік беретін реттеу бұрандасымен
жабдықталған. Аспап жұмысының инерттілігі оның қолданылуына теріс әсер етеді,
өйткені стрелка үшін тұрақты позицияны табу үшін уақыт қажет.
