Дірілді деңгей сигнализаторы

Презентация қосу

Презентация

Дірілді деңгей сигнализаторы

Орындаған: Кәдір Ә.
Группа: СМ-16-8к1
Қабылдаған: Ахметова К.

Шымкент 2019
Жоспары:
1.Деңгей өлшеуіш дегеніміз
2.Дірілді деңгей сигнализаторлары
3.Деңгей сигнализаторы жұмысының негізі
4.Дірілді деңгей сигнализаторының артықшылықтары
5."Метран-Rosemount" деңгей өлшеуіштері

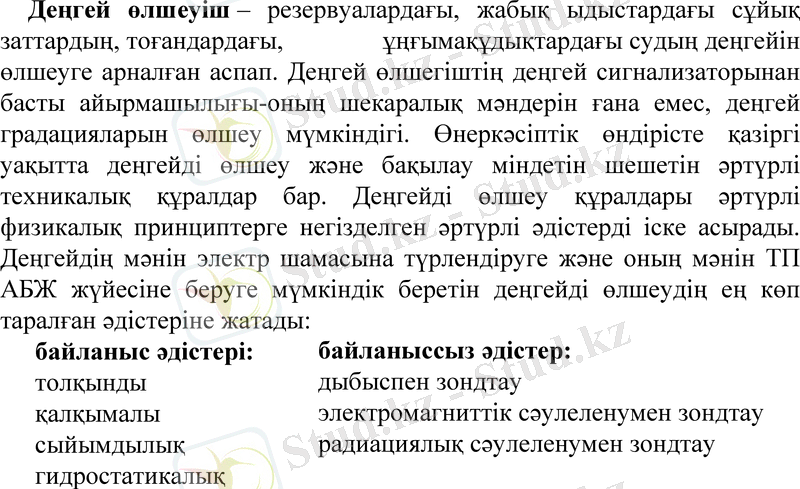

Деңгей өлшеуіш – резервуалардағы, жабық ыдыстардағы сұйық
заттардың, тоғандардағы, ұңғымақұдықтардағы судың деңгейін өлшеуге
арналған аспап. Деңгей өлшегіштің деңгей сигнализаторынан басты
айырмашылығы-оның шекаралық мәндерін ғана емес, деңгей
градацияларын өлшеу мүмкіндігі. Өнеркәсіптік өндірісте қазіргі
уақытта деңгейді өлшеу және бақылау міндетін шешетін әртүрлі
техникалық құралдар бар. Деңгейді өлшеу құралдары әртүрлі
физикалық принциптерге негізделген әртүрлі әдістерді іске асырады.
Деңгейдің мәнін электр шамасына түрлендіруге және оның мәнін ТП
АБЖ жүйесіне беруге мүмкіндік беретін деңгейді өлшеудің ең көп
таралған әдістеріне жатады:
байланыс әдістері: байланыссыз әдістер:
толқынды дыбыспен зондтау
қалқымалы электромагниттік сәулеленумен зондтау
сыйымдылық радиациялық сәулеленумен зондтау
гидростатикалық

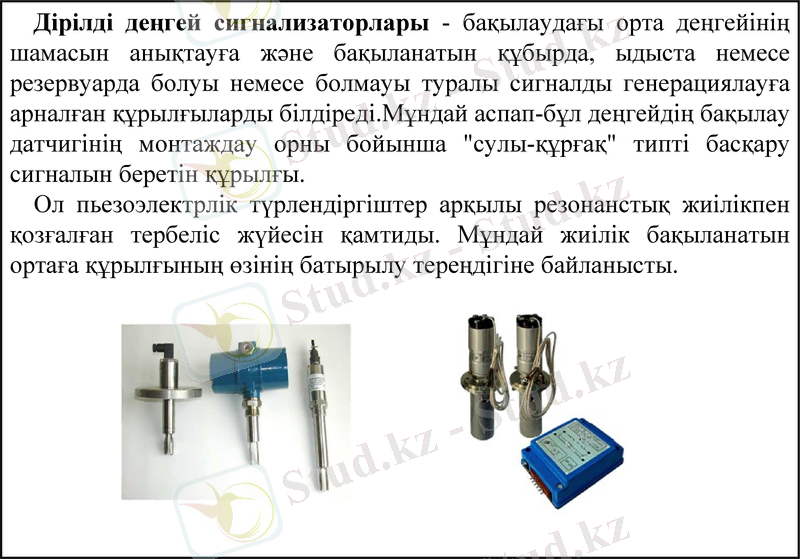

Дірілді деңгей сигнализаторлары - бақылаудағы орта деңгейінің
шамасын анықтауға және бақыланатын құбырда, ыдыста немесе
резервуарда болуы немесе болмауы туралы сигналды генерациялауға
арналған құрылғыларды білдіреді.Мұндай аспап-бұл деңгейдің бақылау
датчигінің монтаждау орны бойынша "сулы-құрғақ" типті басқару
сигналын беретін құрылғы.
Ол пьезоэлектрлік түрлендіргіштер арқылы резонанстық жиілікпен
қозғалған тербеліс жүйесін қамтиды. Мұндай жиілік бақыланатын
ортаға құрылғының өзінің батырылу тереңдігіне байланысты.
Деңгей сигнализаторы жұмысының негізі

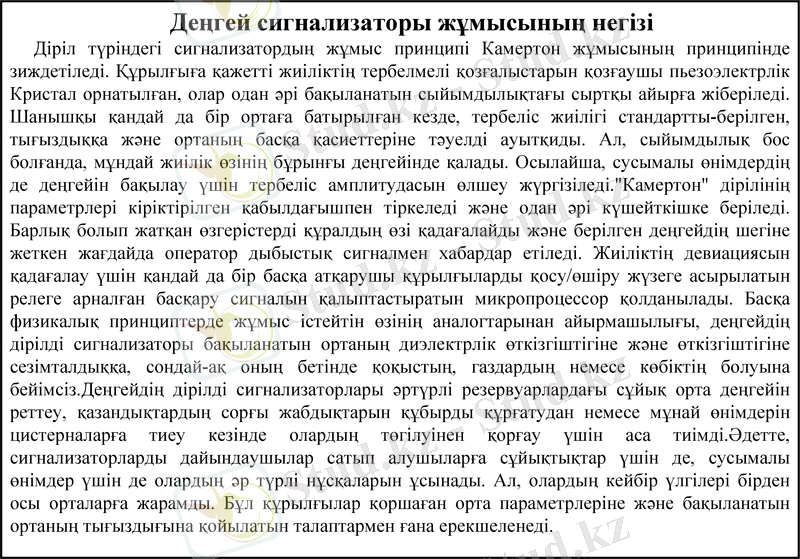

Діріл түріндегі сигнализатордың жұмыс принципі Камертон жұмысының принципінде
зиждетіледі. Құрылғыға қажетті жиіліктің тербелмелі қозғалыстарын қозғаушы пьезоэлектрлік
Кристал орнатылған, олар одан әрі бақыланатын сыйымдылықтағы сыртқы айырға жіберіледі.
Шанышқы қандай да бір ортаға батырылған кезде, тербеліс жиілігі стандартты-берілген,
тығыздыққа және ортаның басқа қасиеттеріне тәуелді ауытқиды. Ал, сыйымдылық бос
болғанда, мұндай жиілік өзінің бұрынғы деңгейінде қалады. Осылайша, сусымалы өнімдердің
де деңгейін бақылау үшін тербеліс амплитудасын өлшеу жүргізіледі."Камертон" дірілінің
параметрлері кіріктірілген қабылдағышпен тіркеледі және одан әрі күшейткішке беріледі.
Барлық болып жатқан өзгерістерді құралдың өзі қадағалайды және берілген деңгейдің шегіне
жеткен жағдайда оператор дыбыстық сигналмен хабардар етіледі. Жиіліктің девиациясын
қадағалау үшін қандай да бір басқа атқарушы құрылғыларды қосу/өшіру жүзеге асырылатын
релеге арналған басқару сигналын қалыптастыратын микропроцессор қолданылады. Басқа
физикалық принциптерде жұмыс істейтін өзінің аналогтарынан айырмашылығы, деңгейдің
дірілді сигнализаторы бақыланатын ортаның диэлектрлік өткізгіштігіне және өткізгіштігіне
сезімталдыққа, сондай-ақ оның бетінде қоқыстың, газдардың немесе көбіктің болуына
бейімсіз.Деңгейдің дірілді сигнализаторлары әртүрлі резервуарлардағы сұйық орта деңгейін
реттеу, қазандықтардың сорғы жабдықтарын құбырды құрғатудан немесе мұнай өнімдерін
цистерналарға тиеу кезінде олардың төгілуінен қорғау үшін аса тиімді.Әдетте,
сигнализаторларды дайындаушылар сатып алушыларға сұйықтықтар үшін де, сусымалы
өнімдер үшін де олардың әр түрлі нұсқаларын ұсынады. Ал, олардың кейбір үлгілері бірден
осы орталарға жарамды. Бұл құрылғылар қоршаған орта параметрлеріне және бақыланатын
ортаның тығыздығына қойылатын талаптармен ғана ерекшеленеді.

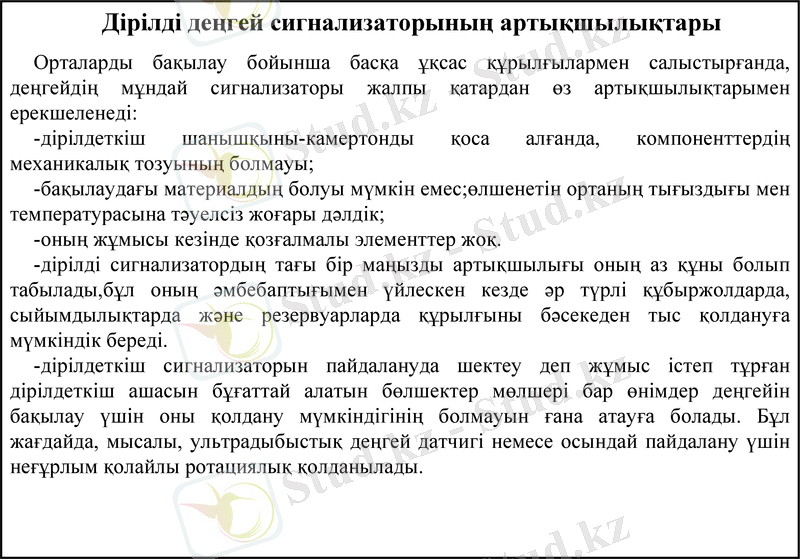

Дірілді деңгей сигнализаторының артықшылықтары
Орталарды бақылау бойынша басқа ұқсас құрылғылармен салыстырғанда,
деңгейдің мұндай сигнализаторы жалпы қатардан өз артықшылықтарымен
ерекшеленеді:
-дірілдеткіш шанышқыны-камертонды қоса алғанда, компоненттердің
механикалық тозуының болмауы;
-бақылаудағы материалдың болуы мүмкін емес;өлшенетін ортаның тығыздығы мен
температурасына тәуелсіз жоғары дәлдік;
-оның жұмысы кезінде қозғалмалы элементтер жоқ.
-дірілді сигнализатордың тағы бір маңызды артықшылығы оның аз құны болып
табылады,бұл оның әмбебаптығымен үйлескен кезде әр түрлі құбыржолдарда,
сыйымдылықтарда және резервуарларда құрылғыны бәсекеден тыс қолдануға
мүмкіндік береді.
-дірілдеткіш сигнализаторын пайдалануда шектеу деп жұмыс істеп тұрған
дірілдеткіш ашасын бұғаттай алатын бөлшектер мөлшері бар өнімдер деңгейін
бақылау үшін оны қолдану мүмкіндігінің болмауын ғана атауға болады. Бұл жағдайда,
мысалы, ультрадыбыстық деңгей датчигі немесе осындай пайдалану үшін неғұрлым
қолайлы ротациялық қолданылады.

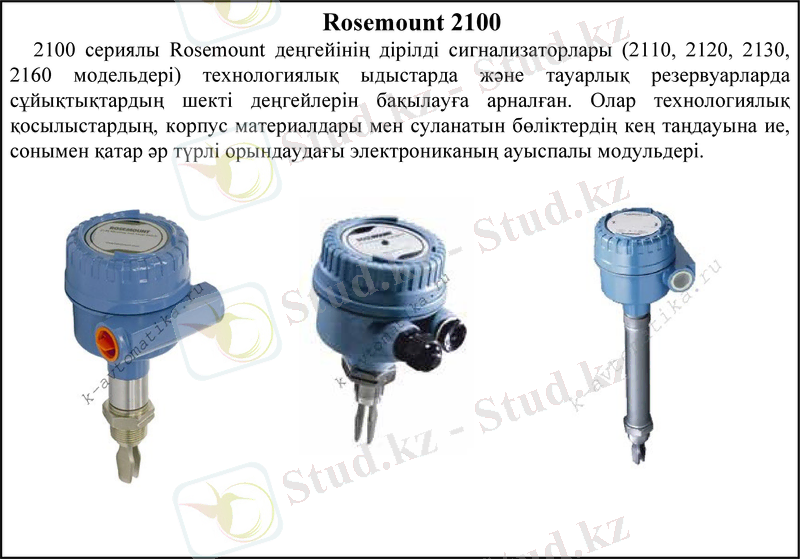

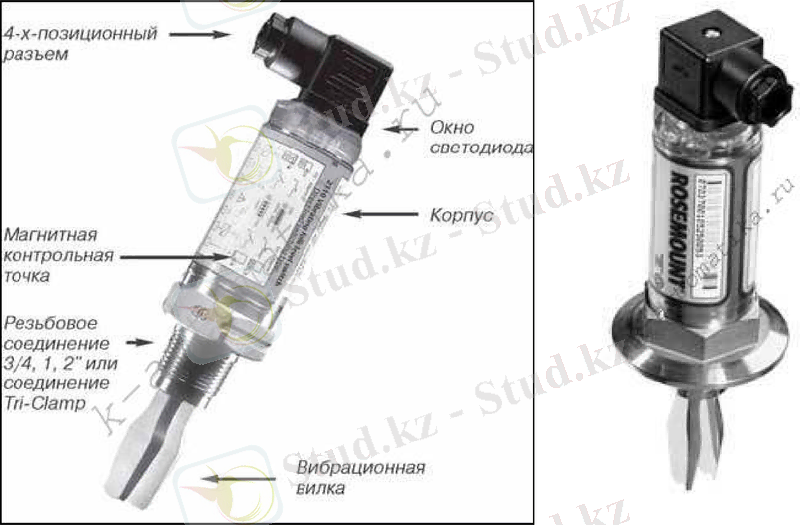

Rosemount 2100
2100 сериялы Rosemount деңгейінің дірілді сигнализаторлары (2110, 2120, 2130,
2160 модельдері) технологиялық ыдыстарда және тауарлық резервуарларда
сұйықтықтардың шекті деңгейлерін бақылауға арналған. Олар технологиялық
қосылыстардың, корпус материалдары мен суланатын бөліктердің кең таңдауына ие,
сонымен қатар әр түрлі орындаудағы электрониканың ауыспалы модульдері.
Пайдаланылған әдебиеттер:
1.https://ru.wikipedia.org
2.http://www.k-avtomatika.ru
3.https://rusautomation.kz
4.http://kipiavp.ru
