Қысым өлшегіштер

Презентация қосу

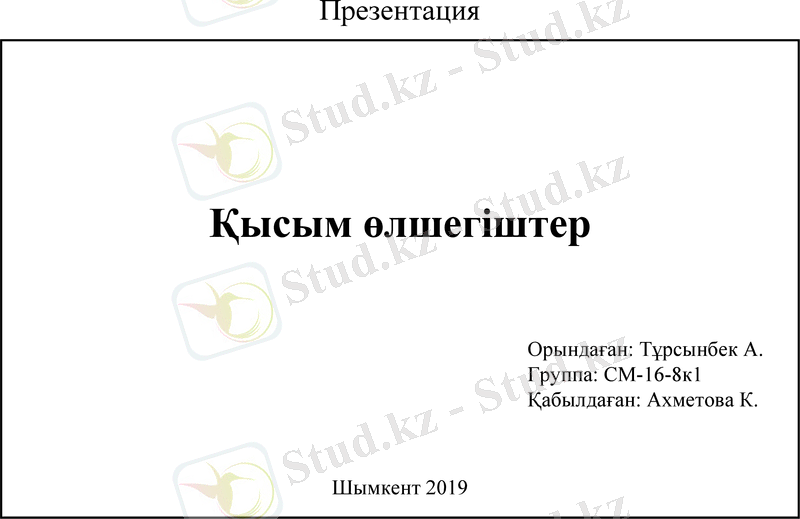

Презентация

Қысым өлшегіштер

Орындаған: Тұрсынбек А.
Группа: СМ-16-8к1
Қабылдаған: Ахметова К.

Шымкент 2019

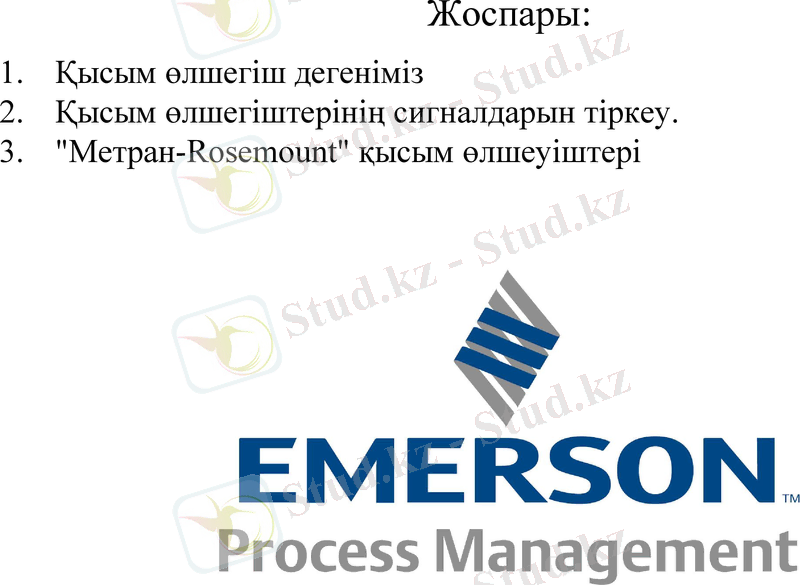

Жоспары:
1. Қысым өлшегіш дегеніміз
2. Қысым өлшегіштерінің сигналдарын тіркеу.
3. "Метран-Rosemount" қысым өлшеуіштері

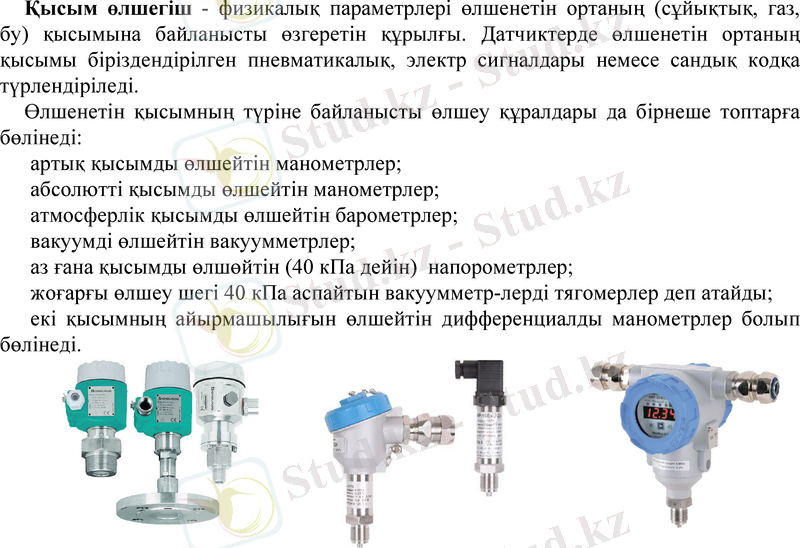

Қысым өлшегіш - физикалық параметрлері өлшенетін ортаның (сұйықтық, газ,
бу) қысымына байланысты өзгеретін құрылғы. Датчиктерде өлшенетін ортаның
қысымы біріздендірілген пневматикалық, электр сигналдары немесе сандық кодқа
түрлендіріледі.
Өлшенетін қысымның түріне байланысты өлшеу құралдары да бірнеше топтарға
бөлінеді:
артық қысымды өлшейтін манометрлер;
абсолютті қысымды өлшейтін манометрлер;
атмосферлік қысымды өлшейтін барометрлер;
вакуумді өлшейтін вакуумметрлер;
аз ғана қысымды өлшөйтін (40 кПа дейін) напорометрлер;
жоғарғы өлшеу шегі 40 кПа аспайтын вакуумметр-лерді тягомерлер деп атайды;
екі қысымның айырмашылығын өлшейтін дифференциалды манометрлер болып
бөлінеді.

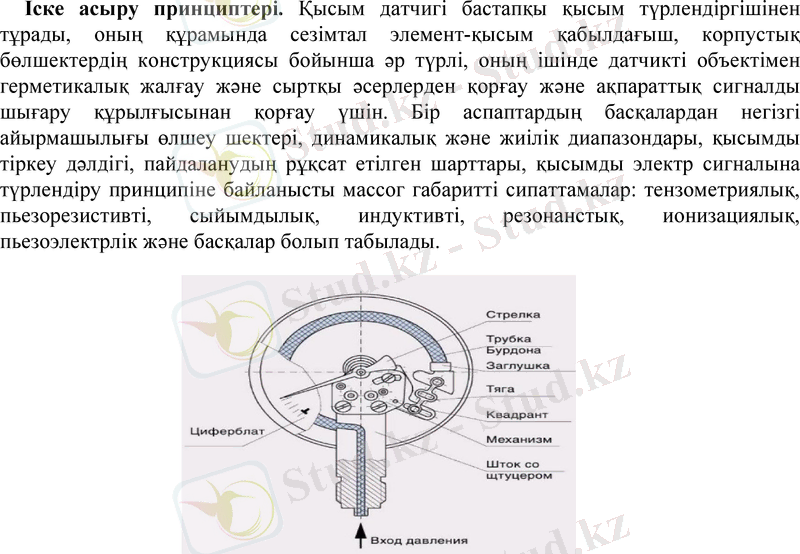

Іске асыру принциптері. Қысым датчигі бастапқы қысым түрлендіргішінен
тұрады, оның құрамында сезімтал элемент-қысым қабылдағыш, корпустық
бөлшектердің конструкциясы бойынша әр түрлі, оның ішінде датчикті объектімен
герметикалық жалғау және сыртқы әсерлерден қорғау және ақпараттық сигналды
шығару құрылғысынан қорғау үшін. Бір аспаптардың басқалардан негізгі
айырмашылығы өлшеу шектері, динамикалық және жиілік диапазондары, қысымды
тіркеу дәлдігі, пайдаланудың рұқсат етілген шарттары, қысымды электр сигналына
түрлендіру принципіне байланысты массог габаритті сипаттамалар: тензометриялық,
пьезорезистивті, сыйымдылық, индуктивті, резонанстық, ионизациялық,
пьезоэлектрлік және басқалар болып табылады.

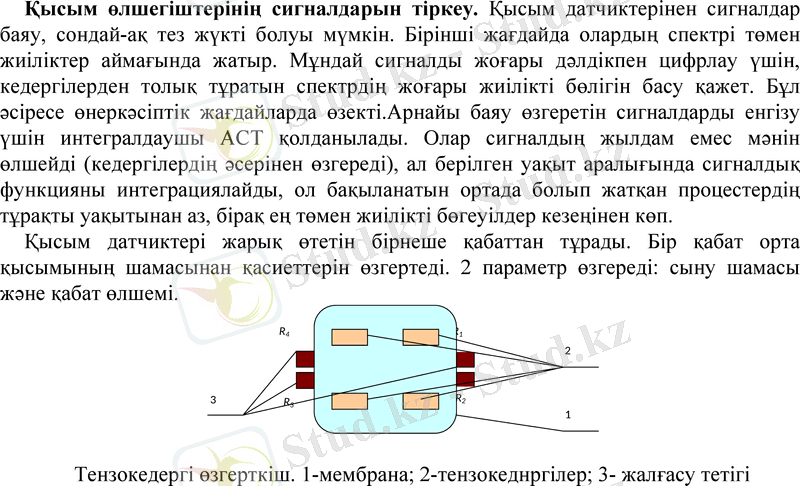

Қысым өлшегіштерінің сигналдарын тіркеу. Қысым датчиктерінен сигналдар
баяу, сондай-ақ тез жүкті болуы мүмкін. Бірінші жағдайда олардың спектрі төмен
жиіліктер аймағында жатыр. Мұндай сигналды жоғары дәлдікпен цифрлау үшін,
кедергілерден толық тұратын спектрдің жоғары жиілікті бөлігін басу қажет. Бұл
әсіресе өнеркәсіптік жағдайларда өзекті.Арнайы баяу өзгеретін сигналдарды енгізу
үшін интегралдаушы АСТ қолданылады. Олар сигналдың жылдам емес мәнін
өлшейді (кедергілердің әсерінен өзгереді), ал берілген уақыт аралығында сигналдық
функцияны интеграциялайды, ол бақыланатын ортада болып жатқан процестердің
тұрақты уақытынан аз, бірақ ең төмен жиілікті бөгеуілдер кезеңінен көп.
Қысым датчиктері жарық өтетін бірнеше қабаттан тұрады. Бір қабат орта
қысымының шамасынан қасиеттерін өзгертеді. 2 параметр өзгереді: сыну шамасы
және қабат өлшемі.
R4 R1

3 R3 R2

Тензокедергі өзгерткіш. 1-мембрана; 2-тензокеднргілер; 3- жалғасу тетігі

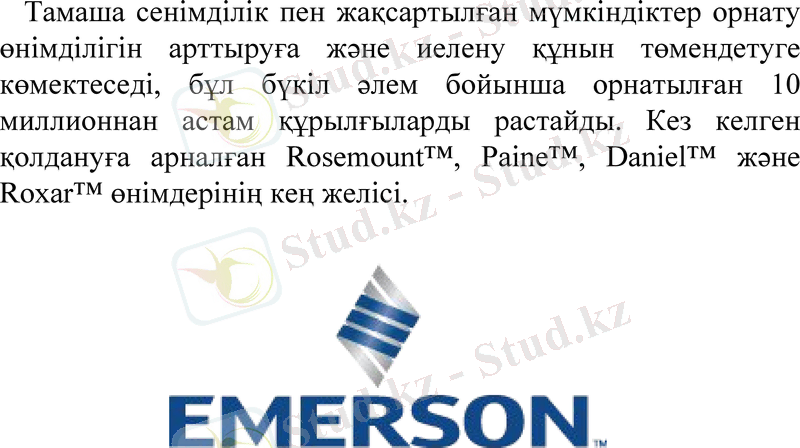

Тамаша сенімділік пен жақсартылған мүмкіндіктер орнату
өнімділігін арттыруға және иелену құнын төмендетуге
көмектеседі, бұл бүкіл әлем бойынша орнатылған 10
миллионнан астам құрылғыларды растайды. Кез келген
қолдануға арналған Rosemount™, Paine™, Daniel™ және
Roxar™ өнімдерінің кең желісі.

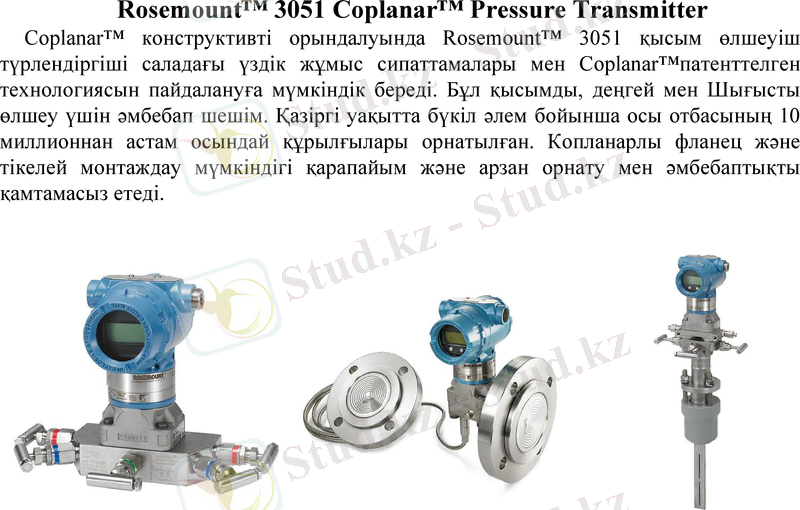

Rosemount™ 3051 Coplanar™ Pressure Transmitter
Coplanar™ конструктивті орындалуында Rosemount™ 3051 қысым өлшеуіш
түрлендіргіші саладағы үздік жұмыс сипаттамалары мен Coplanar™патенттелген
технологиясын пайдалануға мүмкіндік береді. Бұл қысымды, деңгей мен Шығысты
өлшеу үшін әмбебап шешім. Қазіргі уақытта бүкіл әлем бойынша осы отбасының 10
миллионнан астам осындай құрылғылары орнатылған. Копланарлы фланец және
тікелей монтаждау мүмкіндігі қарапайым және арзан орнату мен әмбебаптықты
қамтамасыз етеді.

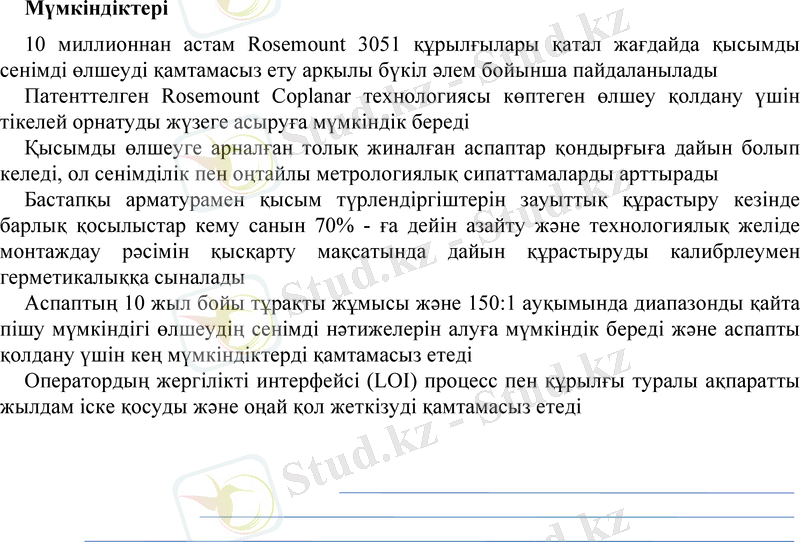

Мүмкіндіктері
10 миллионнан астам Rosemount 3051 құрылғылары қатал жағдайда қысымды
сенімді өлшеуді қамтамасыз ету арқылы бүкіл әлем бойынша пайдаланылады
Патенттелген Rosemount Coplanar технологиясы көптеген өлшеу қолдану үшін
тікелей орнатуды жүзеге асыруға мүмкіндік береді
Қысымды өлшеуге арналған толық жиналған аспаптар қондырғыға дайын болып
келеді, ол сенімділік пен оңтайлы метрологиялық сипаттамаларды арттырады
Бастапқы арматурамен қысым түрлендіргіштерін зауыттық құрастыру кезінде
барлық қосылыстар кему санын 70% - ға дейін азайту және технологиялық желіде
монтаждау рәсімін қысқарту мақсатында дайын құрастыруды калибрлеумен
герметикалыққа сыналады
Аспаптың 10 жыл бойы тұрақты жұмысы және 150:1 ауқымында диапазонды қайта
пішу мүмкіндігі өлшеудің сенімді нәтижелерін алуға мүмкіндік береді және аспапты
қолдану үшін кең мүмкіндіктерді қамтамасыз етеді
Оператордың жергілікті интерфейсі (LOI) процесс пен құрылғы туралы ақпаратты
жылдам іске қосуды және оңай қол жеткізуді қамтамасыз етеді

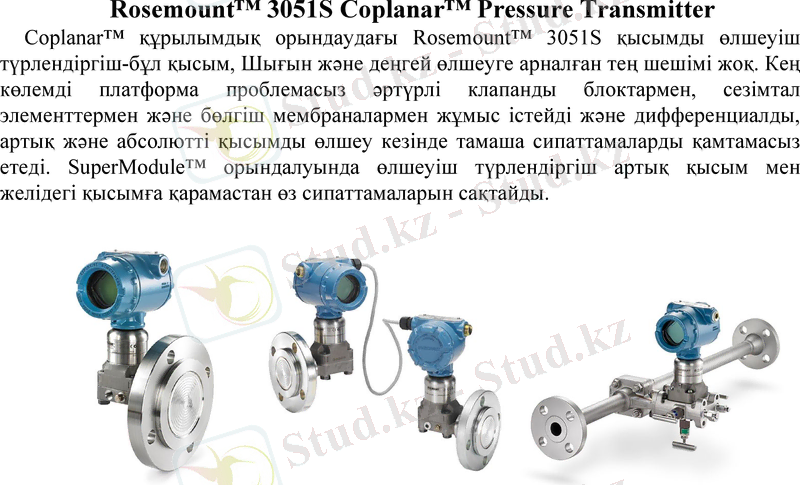

Rosemount™ 3051S Coplanar™ Pressure Transmitter
Coplanar™ құрылымдық орындаудағы Rosemount™ 3051S қысымды өлшеуіш
түрлендіргіш-бұл қысым, Шығын және деңгей өлшеуге арналған тең шешімі жоқ. Кең
көлемді платформа проблемасыз әртүрлі клапанды блоктармен, сезімтал
элементтермен және бөлгіш мембраналармен жұмыс істейді және дифференциалды,
артық және абсолютті қысымды өлшеу кезінде тамаша сипаттамаларды қамтамасыз
етеді. SuperModule™ орындалуында өлшеуіш түрлендіргіш артық қысым мен
желідегі қысымға қарамастан өз сипаттамаларын сақтайды.

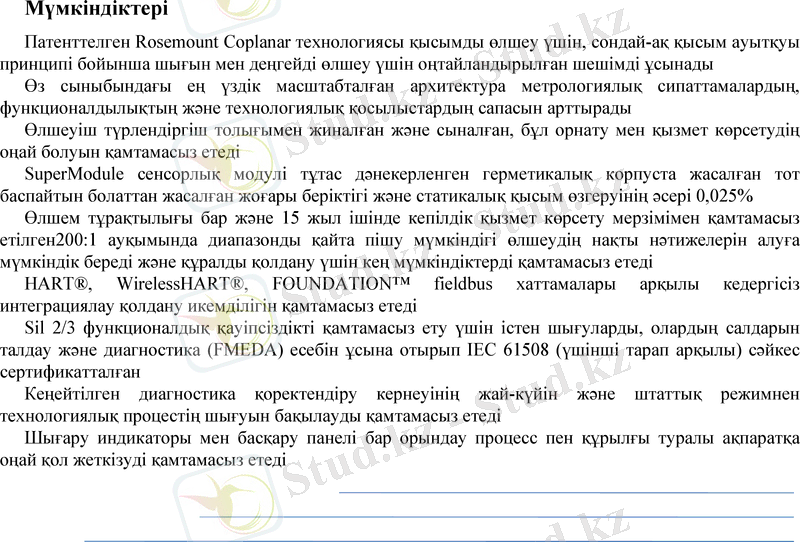

Мүмкіндіктері
Патенттелген Rosemount Coplanar технологиясы қысымды өлшеу үшін, сондай-ақ қысым ауытқуы
принципі бойынша шығын мен деңгейді өлшеу үшін оңтайландырылған шешімді ұсынады
Өз сыныбындағы ең үздік масштабталған архитектура метрологиялық сипаттамалардың,
функционалдылықтың және технологиялық қосылыстардың сапасын арттырады
Өлшеуіш түрлендіргіш толығымен жиналған және сыналған, бұл орнату мен қызмет көрсетудің
оңай болуын қамтамасыз етеді
SuperModule сенсорлық модулі тұтас дәнекерленген герметикалық корпуста жасалған тот
баспайтын болаттан жасалған жоғары беріктігі және статикалық қысым өзгеруінің әсері 0,025%
Өлшем тұрақтылығы бар және 15 жыл ішінде кепілдік қызмет көрсету мерзімімен қамтамасыз
етілген200:1 ауқымында диапазонды қайта пішу мүмкіндігі өлшеудің нақты нәтижелерін алуға
мүмкіндік береді және құралды қолдану үшін кең мүмкіндіктерді қамтамасыз етеді
HART®, WirelessHART®, FOUNDATION™ fieldbus хаттамалары арқылы кедергісіз
интеграциялау қолдану икемділігін қамтамасыз етеді
Sil 2/3 функционалдық қауіпсіздікті қамтамасыз ету үшін істен шығуларды, олардың салдарын
талдау және диагностика (FMEDA) есебін ұсына отырып IEC 61508 (үшінші тарап арқылы) сәйкес
сертификатталған
Кеңейтілген диагностика қоректендіру кернеуінің жай-күйін және штаттық режимнен
технологиялық процестің шығуын бақылауды қамтамасыз етеді
Шығару индикаторы мен басқару панелі бар орындау процесс пен құрылғы туралы ақпаратқа
оңай қол жеткізуді қамтамасыз етеді
Rosemount™ 2088
Rosemount 2088 артық және абсолютті қысым түрлендіргішінің қарапайым және
жылдам монтажы әрқашан кестені ұстануға мүмкіндік береді. Қарапайым мәзір және
реттеу түймелері бар түрлендіргіш операторының жергілікті интерфейсі қандай да бір
құралдарды пайдаланбай құралды пайдалануға енгізуге мүмкіндік береді.
Түрлендіргіштер клапанды блоктармен және шығарылатын мембраналармен
жиынтықта да қол жетімді.
Мүмкіндіктері
Кіріктірілген түймелері мен интуитивті мәзірі бар оператордың жергілікті
интерфейсі (LOI) пайдалану қарапайымдылықты қамтамасыз етеді
Клапанды блокпен немесе герметикалығын тексерумен шығарылатын бөлу
мембранасымен
Жиналған түрде жеткізу мүмкіндігі жылдам іске қосуды қамтамасыз етеді
Қолдау көрсетілетін протоколдар HART 4-20 мА және HART 1-5 В (аз
тұтынылатын қуат) болып табылады, бұл қолдану икемділігін қамтамасыз
етеді
Шағын масса және шағын құрылым монтаждау қарапайымдылығымен
қамтамасыз етеді
Пайдаланылған әдебиеттер:
1. https://ru.wikipedia.org
2. https://www.emerson.ru/ru-ru/catalog/automation-
solutions/measurement-instrumentation/pressure/rosemount-sku-2088-gage-
and-absolute-pressure-transmitter-ru-ru
3.https://www.wika.kz/products_pressure_sensors_ru_ru.WIKA
