Презентация

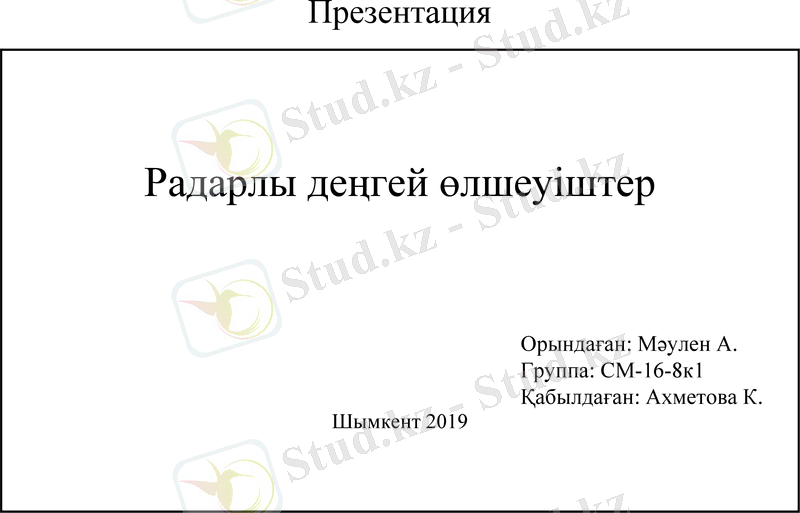

Радарлы деңгей өлшеуіштер

Орындаған: Мәулен А.
Группа: СМ-16-8к1
Қабылдаған: Ахметова К.

Шымкент 2019

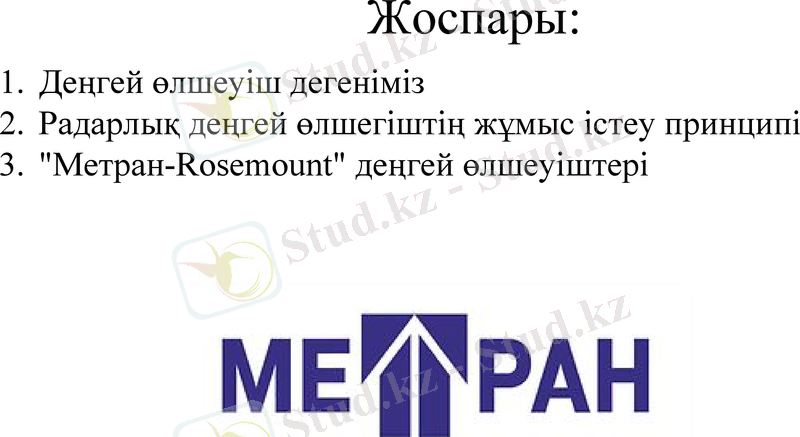

Жоспары:
1.Деңгей өлшеуіш дегеніміз
2.Радарлық деңгей өлшегіштің жұмыс істеу принципі
3."Метран-Rosemount" деңгей өлшеуіштері

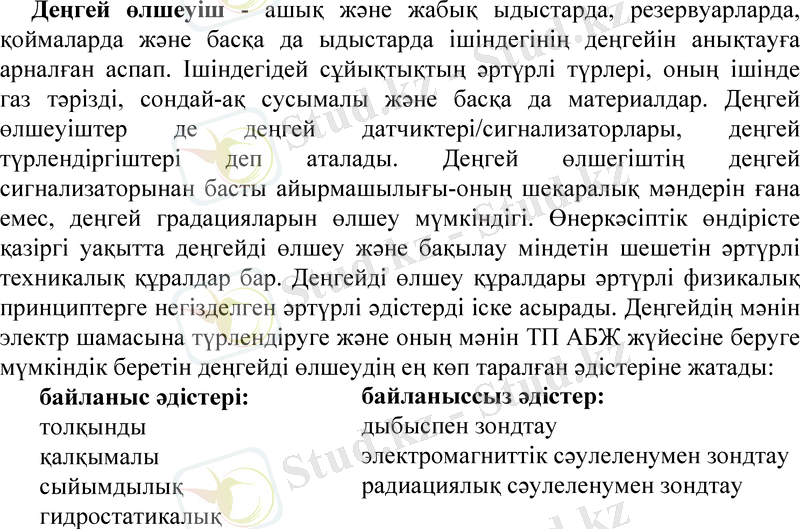

Деңгей өлшеуіш - ашық және жабық ыдыстарда, резервуарларда,
қоймаларда және басқа да ыдыстарда ішіндегінің деңгейін анықтауға
арналған аспап. Ішіндегідей сұйықтықтың әртүрлі түрлері, оның ішінде
газ тәрізді, сондай-ақ сусымалы және басқа да материалдар. Деңгей
өлшеуіштер де деңгей датчиктері/сигнализаторлары, деңгей
түрлендіргіштері деп аталады. Деңгей өлшегіштің деңгей
сигнализаторынан басты айырмашылығы-оның шекаралық мәндерін ғана
емес, деңгей градацияларын өлшеу мүмкіндігі. Өнеркәсіптік өндірісте
қазіргі уақытта деңгейді өлшеу және бақылау міндетін шешетін әртүрлі
техникалық құралдар бар. Деңгейді өлшеу құралдары әртүрлі физикалық
принциптерге негізделген әртүрлі әдістерді іске асырады. Деңгейдің мәнін
электр шамасына түрлендіруге және оның мәнін ТП АБЖ жүйесіне беруге
мүмкіндік беретін деңгейді өлшеудің ең көп таралған әдістеріне жатады:
байланыс әдістері: байланыссыз әдістер:
толқынды дыбыспен зондтау
қалқымалы электромагниттік сәулеленумен зондтау
сыйымдылық радиациялық сәулеленумен зондтау
гидростатикалық

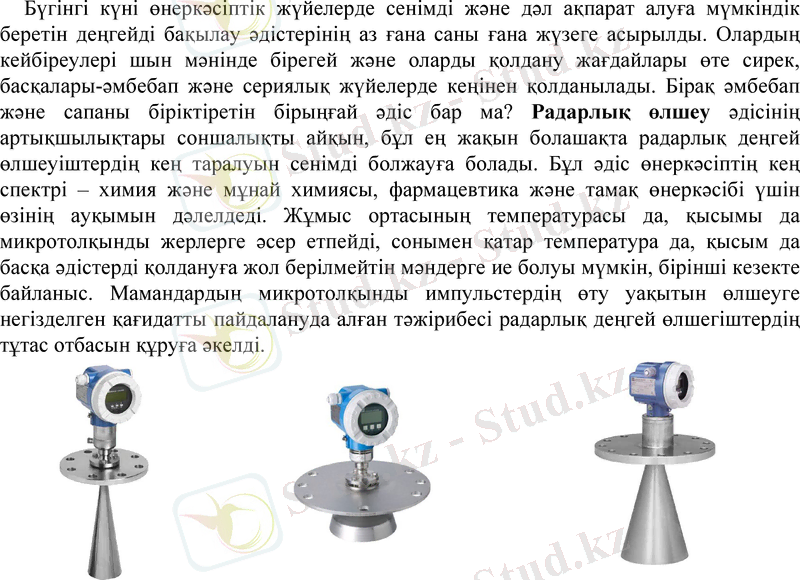

Бүгінгі күні өнеркәсіптік жүйелерде сенімді және дәл ақпарат алуға мүмкіндік
беретін деңгейді бақылау әдістерінің аз ғана саны ғана жүзеге асырылды. Олардың
кейбіреулері шын мәнінде бірегей және оларды қолдану жағдайлары өте сирек,
басқалары-әмбебап және сериялық жүйелерде кеңінен қолданылады. Бірақ әмбебап
және сапаны біріктіретін бірыңғай әдіс бар ма? Радарлық өлшеу әдісінің
артықшылықтары соншалықты айқын, бұл ең жақын болашақта радарлық деңгей
өлшеуіштердің кең таралуын сенімді болжауға болады. Бұл әдіс өнеркәсіптің кең
спектрі – химия және мұнай химиясы, фармацевтика және тамақ өнеркәсібі үшін
өзінің ауқымын дәлелдеді. Жұмыс ортасының температурасы да, қысымы да
микротолқынды жерлерге әсер етпейді, сонымен қатар температура да, қысым да
басқа әдістерді қолдануға жол берілмейтін мәндерге ие болуы мүмкін, бірінші кезекте
байланыс. Мамандардың микротолқынды импульстердің өту уақытын өлшеуге
негізделген қағидатты пайдалануда алған тәжірибесі радарлық деңгей өлшегіштердің
тұтас отбасын құруға әкелді.

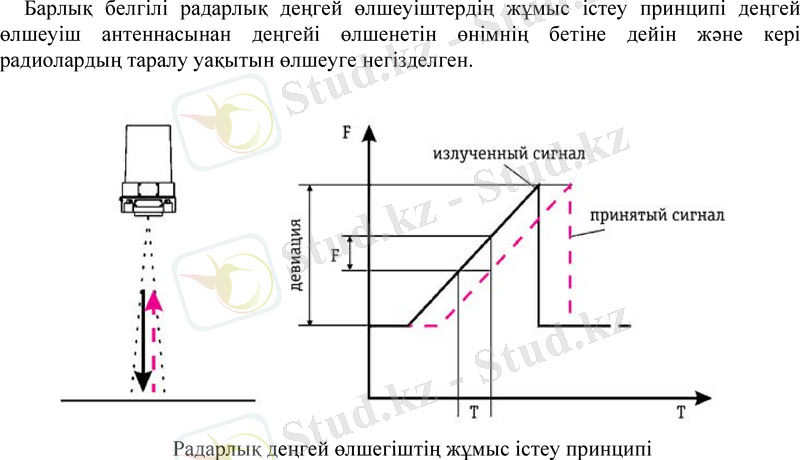

Барлық белгілі радарлық деңгей өлшеуіштердің жұмыс істеу принципі деңгей
өлшеуіш антеннасынан деңгейі өлшенетін өнімнің бетіне дейін және кері
радиолардың таралу уақытын өлшеуге негізделген.

Радарлық деңгей өлшегіштің жұмыс істеу принципі

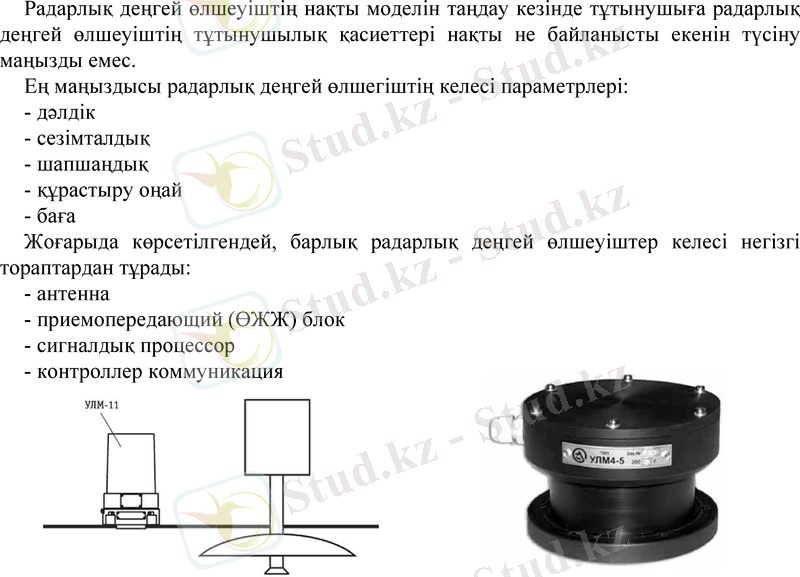

Радарлық деңгей өлшеуіштің нақты моделін таңдау кезінде тұтынушыға радарлық
деңгей өлшеуіштің тұтынушылық қасиеттері нақты не байланысты екенін түсіну
маңызды емес.
Ең маңыздысы радарлық деңгей өлшегіштің келесі параметрлері:
- дәлдік
- сезімталдық
- шапшаңдық
- құрастыру оңай
- баға
Жоғарыда көрсетілгендей, барлық радарлық деңгей өлшеуіштер келесі негізгі
тораптардан тұрады:
- антенна
- приемопередающий (ӨЖЖ) блок
- сигналдық процессор
- контроллер коммуникация

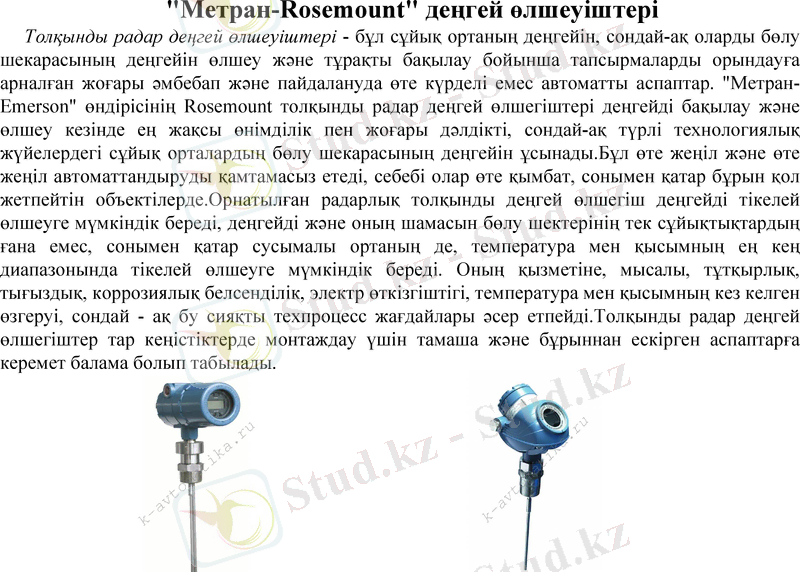

"Метран-Rosemount" деңгей өлшеуіштері
Толқынды радар деңгей өлшеуіштері - бұл сұйық ортаның деңгейін, сондай-ақ оларды бөлу
шекарасының деңгейін өлшеу және тұрақты бақылау бойынша тапсырмаларды орындауға
арналған жоғары әмбебап және пайдалануда өте күрделі емес автоматты аспаптар. "Метран-
Emerson" өндірісінің Rosemount толқынды радар деңгей өлшегіштері деңгейді бақылау және
өлшеу кезінде ең жақсы өнімділік пен жоғары дәлдікті, сондай-ақ түрлі технологиялық
жүйелердегі сұйық орталардың бөлу шекарасының деңгейін ұсынады.Бұл өте жеңіл және өте
жеңіл автоматтандыруды қамтамасыз етеді, себебі олар өте қымбат, сонымен қатар бұрын қол
жетпейтін объектілерде.Орнатылған радарлық толқынды деңгей өлшегіш деңгейді тікелей
өлшеуге мүмкіндік береді, деңгейді және оның шамасын бөлу шектерінің тек сұйықтықтардың
ғана емес, сонымен қатар сусымалы ортаның де, температура мен қысымның ең кең
диапазонында тікелей өлшеуге мүмкіндік береді. Оның қызметіне, мысалы, тұтқырлық,
тығыздық, коррозиялық белсенділік, электр өткізгіштігі, температура мен қысымның кез келген
өзгеруі, сондай - ақ бу сияқты техпроцесс жағдайлары әсер етпейді.Толқынды радар деңгей
өлшегіштер тар кеңістіктерде монтаждау үшін тамаша және бұрыннан ескірген аспаптарға
керемет балама болып табылады.

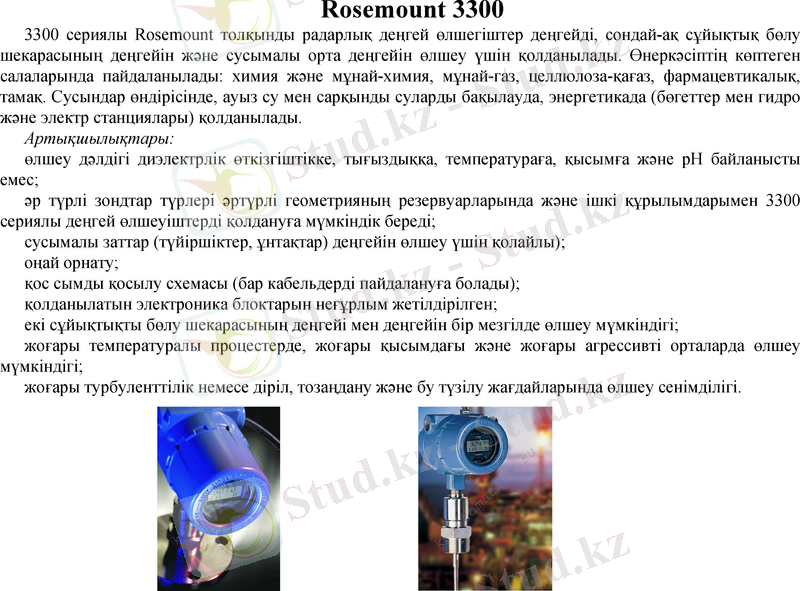

Rosemount 3300
3300 сериялы Rosemount толқынды радарлық деңгей өлшегіштер деңгейді, сондай-ақ сұйықтық бөлу
шекарасының деңгейін және сусымалы орта деңгейін өлшеу үшін қолданылады. Өнеркәсіптің көптеген
салаларында пайдаланылады: химия және мұнай-химия, мұнай-газ, целлюлоза-қағаз, фармацевтикалық,
тамақ. Сусындар өндірісінде, ауыз су мен сарқынды суларды бақылауда, энергетикада (бөгеттер мен гидро
және электр станциялары) қолданылады.
Артықшылықтары:
өлшеу дәлдігі диэлектрлік өткізгіштікке, тығыздыққа, температураға, қысымға және рН байланысты
емес;
әр түрлі зондтар түрлері әртүрлі геометрияның резервуарларында және ішкі құрылымдарымен 3300
сериялы деңгей өлшеуіштерді қолдануға мүмкіндік береді;
сусымалы заттар (түйіршіктер, ұнтақтар) деңгейін өлшеу үшін қолайлы);
оңай орнату;
қос сымды қосылу схемасы (бар кабельдерді пайдалануға болады);
қолданылатын электроника блоктарын неғұрлым жетілдірілген;
екі сұйықтықты бөлу шекарасының деңгейі мен деңгейін бір мезгілде өлшеу мүмкіндігі;
жоғары температуралы процестерде, жоғары қысымдағы және жоғары агрессивті орталарда өлшеу
мүмкіндігі;
жоғары турбуленттілік немесе діріл, тозаңдану және бу түзілу жағдайларында өлшеу сенімділігі.
Rosemount 5300
5300 сериялы Rosemount толқынды радарлық деңгей өлшеуіштерінің мақсаты сұйықтықтардың
деңгейін, бөлу шегінің деңгейін және сусымалы ортаның деңгейін өлшеу болып табылады.
Өнеркәсіптің көптеген салаларында қолданылады: химия және мұнай-химия, мұнай-газ, целлюлоза-
қағаз, фармацевтикалық, тамақ. Сусындар өндірісінде, ауыз су мен сарқынды суларды БАҚЫЛАУДА,
энергетикада (бөгеттер мен гидро және электр станциялары) қолданылады.
Артықшылықтары:
тікелей ауыстырып қосу технологиясының, зонд соңын проекциялау және диэлектрлік тұрақты
будың әсерін компенсациялау функциясының арқасында шағылысу коэффициенті төмен орталарды
өлшеу және өлшеудің кең ауқымы;
зияткерлік гальваникалық шешу арқасында электромагниттік үйлесімділіктің жақсартылған
сипаттамалары;
-196°С процесс температурасы кезінде сұйылтылған газдардың деңгейін өлшеу;
3300 сериялы Rosemount деңгей өлшеуіштерінен зондтарды пайдалану мүмкіндігі;
электроника блогының модульдік құрылымы арқасында жоғары қауіпсіздік;
HART, Foundation Fieldbus және Modbus протоколдары бойынша профилактикалық қызмет
көрсетудің кеңейтілген диагностикасы және мүмкіндігі.
Пайдаланылған әдебиеттер:
1.https://ru.wikipedia.org
2.http://isup.ru/articles/16/1177/
3.http://www.k-avtomatika.ru
