Процессор және оның
сипаттамалары

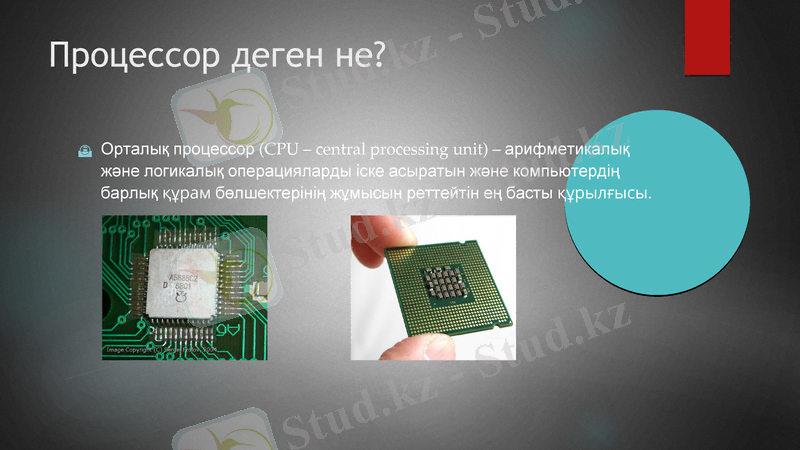

Процессор деген не?

Орталық процессор (CPU – central processing unit) –
арифметикалық және логикалық операцияларды іске
асыратын және компьютердің барлық құрам бөлшектерінің
жұмысын реттейтін ең басты құрылғысы.

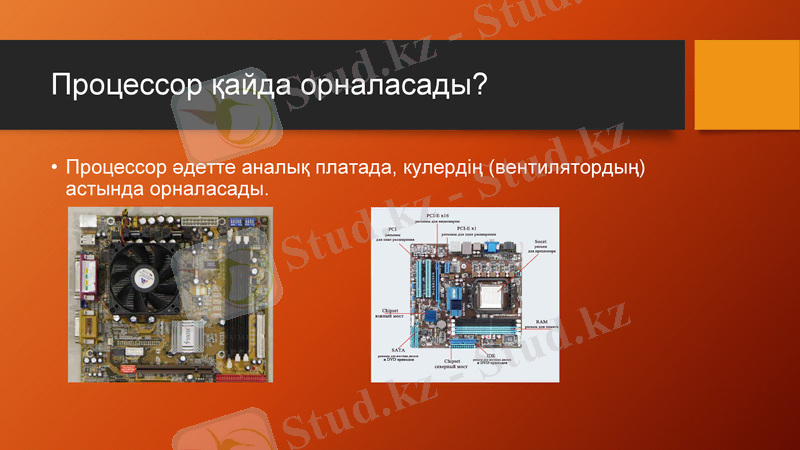

Процессор қайда орналасады?

• Процессор әдетте аналық платада, кулердің
(вентилятордың) астында орналасады.

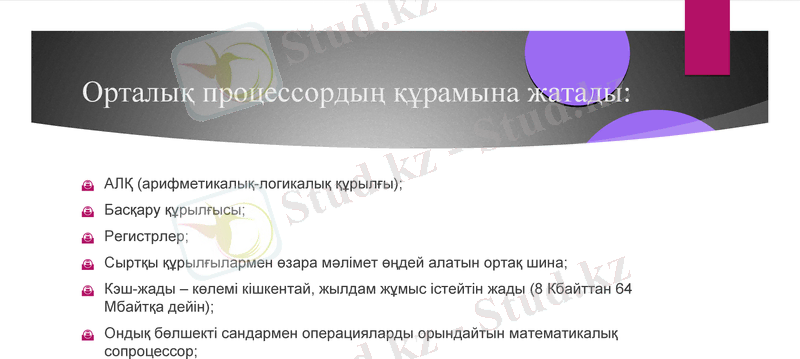

Орталық процессордың құрамына жатады:

АЛҚ (арифметикалық-логикалық құрылғы);
Басқару құрылғысы;
Регистрлер;
Сыртқы құрылғылармен өзара мәлімет өңдей алатын ортақ шина;
Кэш-жады – көлемі кішкентай, жылдам жұмыс істейтін жады (8
Кбайттан 64 Мбайтқа дейін);
Ондық бөлшекті сандармен операцияларды орындайтын
математикалық сопроцессор;

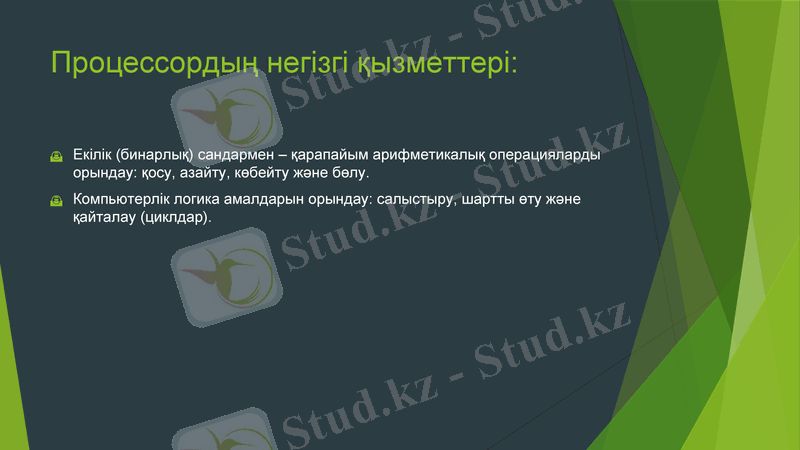

Процессордың негізгі қызметтері:

Екілік (бинарлық) сандармен – қарапайым арифметикалық
операцияларды орындау: қосу, азайту, көбейту және бөлу.
Компьютерлік логика амалдарын орындау: салыстыру, шартты өту және
қайталау (циклдар).

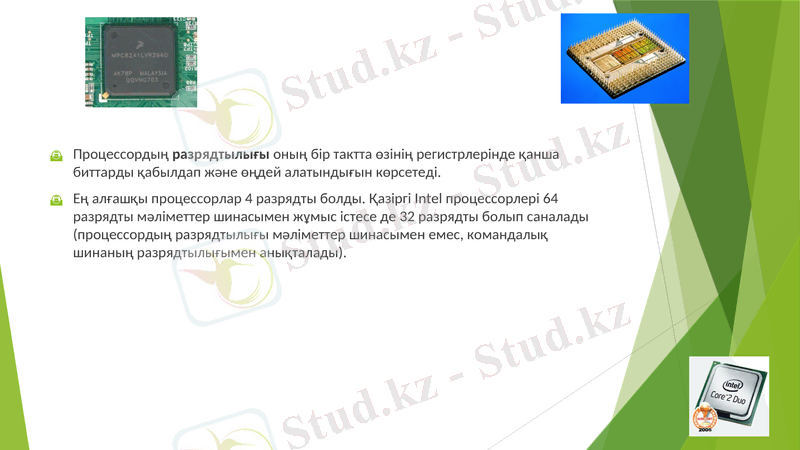

Процессордың разрядтылығы оның бір тактта өзінің
регистрлерінде қанша биттарды қабылдап және өңдей
алатындығын көрсетеді.
Ең алғашқы процессорлар 4 разрядты болды. Қазіргі Intel
процессорлері 64 разрядты мәліметтер шинасымен жұмыс істесе
де 32 разрядты болып саналады (процессордың разрядтылығы
мәліметтер шинасымен емес, командалық шинаның
разрядтылығымен анықталады).
Микропроцессор
Микропроцессор – бұл интегралдық схема. Ол пластмассалық немесе
керамикалық корпусқа салынған және алтын қосылған металл
сымдармен жүйелік (аналық) платаға қосу үшін жалғанады.

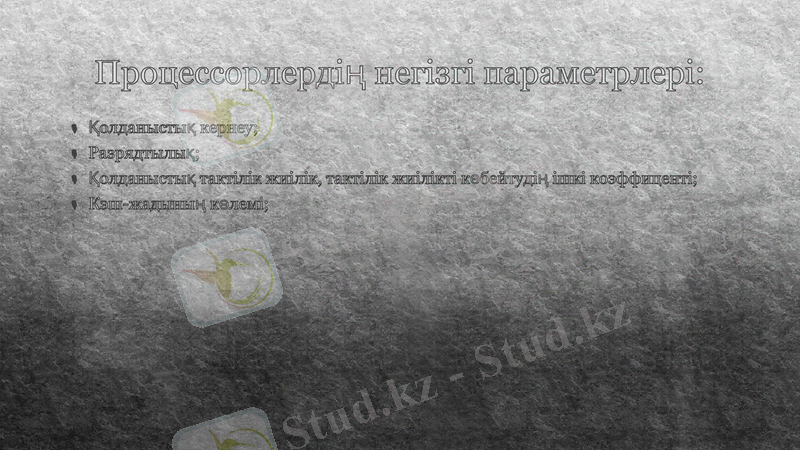

Процессорлердің негізгі
параметрлері:
Қолданыстық кернеу;
Разрядтылық;
Қолданыстық тактілік жиілік, тактілік жиілікті көбейтудің ішкі
коэффиценті;
Кэш-жадының көлемі;

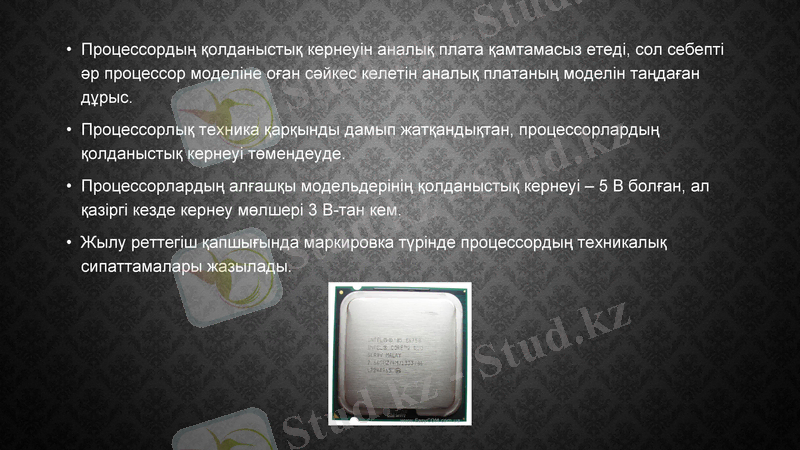

• Процессордың қолданыстық кернеуін аналық плата қамтамасыз етеді,
сол себепті әр процессор моделіне оған сәйкес келетін аналық
платаның моделін таңдаған дұрыс.
• Процессорлық техника қарқынды дамып жатқандықтан,
процессорлардың қолданыстық кернеуі төмендеуде.
• Процессорлардың алғашқы модельдерінің қолданыстық кернеуі – 5 В
болған, ал қазіргі кезде кернеу мөлшері 3 В-тан кем.
• Жылу реттегіш қапшығында маркировка түрінде процессордың
техникалық сипаттамалары жазылады.
Өнімділігі жоғары процессорларды көлемі үлкен кэш-
жадымен жабдықтайды.
Кэш-жады – оперативті жадыдағы мәліметке қол
жеткізуді жылдам ету мақсатында қолданылатын
өнімділігі жоғары компьютерлік жадының түрі.

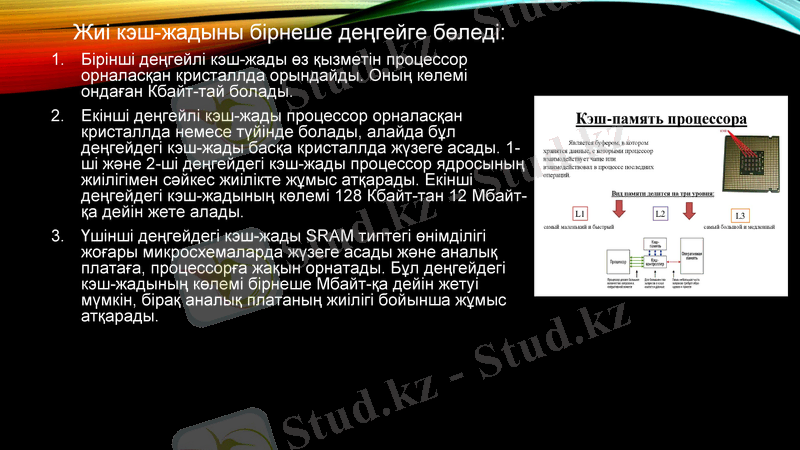

Жиі кэш-жадыны бірнеше деңгейге бөледі:
1. Бірінші деңгейлі кэш-жады өз қызметін процессор
орналасқан кристаллда орындайды. Оның көлемі
ондаған Кбайт-тай болады.
2. Екінші деңгейлі кэш-жады процессор орналасқан
кристаллда немесе түйінде болады, алайда бұл
деңгейдегі кэш-жады басқа кристаллда жүзеге
асады. 1-ші және 2-ші деңгейдегі кэш-жады
процессор ядросының жиілігімен сәйкес жиілікте
жұмыс атқарады. Екінші деңгейдегі кэш-жадының
көлемі 128 Кбайт-тан 12 Мбайт-қа дейін жете алады.
3. Үшінші деңгейдегі кэш-жады SRAM типтегі өнімділігі
жоғары микросхемаларда жүзеге асады және
аналық платаға, процессорға жақын орнатады. Бұл
деңгейдегі кэш-жадының көлемі бірнеше Мбайт-қа
дейін жетуі мүмкін, бірақ аналық платаның жиілігі
бойынша жұмыс атқарады.
