Сормалаушы пневмокөлік қондырғысы
Презентация қосу

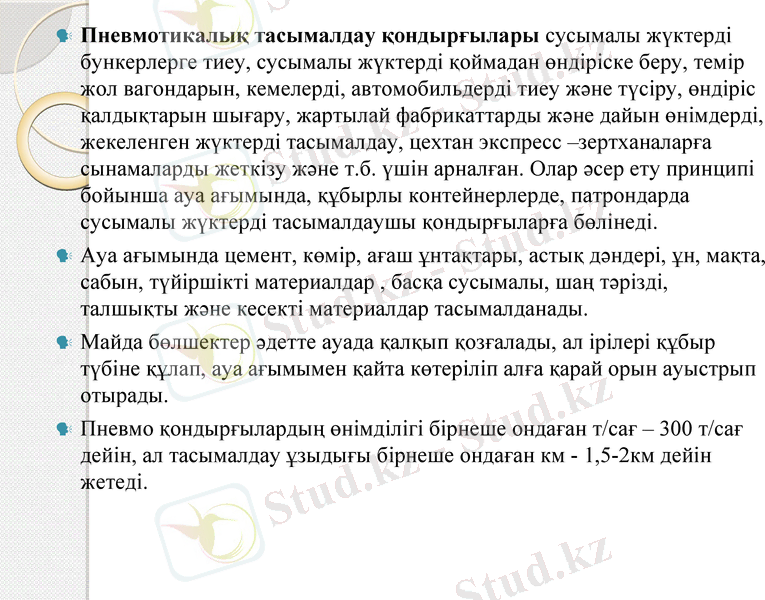

Пневмотикалық тасымалдау қондырғылары сусымалы жүктерді
бункерлерге тиеу, сусымалы жүктерді қоймадан өндіріске беру, темір
жол вагондарын, кемелерді, автомобильдерді тиеу және түсіру, өндіріс
қалдықтарын шығару, жартылай фабрикаттарды және дайын өнімдерді,
жекеленген жүктерді тасымалдау, цехтан экспресс –зертханаларға
сынамаларды жеткізу және т.б. үшін арналған. Олар әсер ету принципі
бойынша ауа ағымында, құбырлы контейнерлерде, патрондарда
сусымалы жүктерді тасымалдаушы қондырғыларға бөлінеді.
Ауа ағымында цемент, көмір, ағаш ұнтақтары, астық дәндері, ұн, мақта,
сабын, түйіршікті материалдар , басқа сусымалы, шаң тәрізді,
талшықты және кесекті материалдар тасымалданады.
Майда бөлшектер әдетте ауада қалқып қозғалады, ал ірілері құбыр
түбіне құлап, ауа ағымымен қайта көтеріліп алға қарай орын ауыстрып
отырады.
Пневмо қондырғылардың өнімділігі бірнеше ондаған т/сағ – 300 т/сағ
дейін, ал тасымалдау ұзыдығы бірнеше ондаған км - 1,5-2км дейін
жетеді.

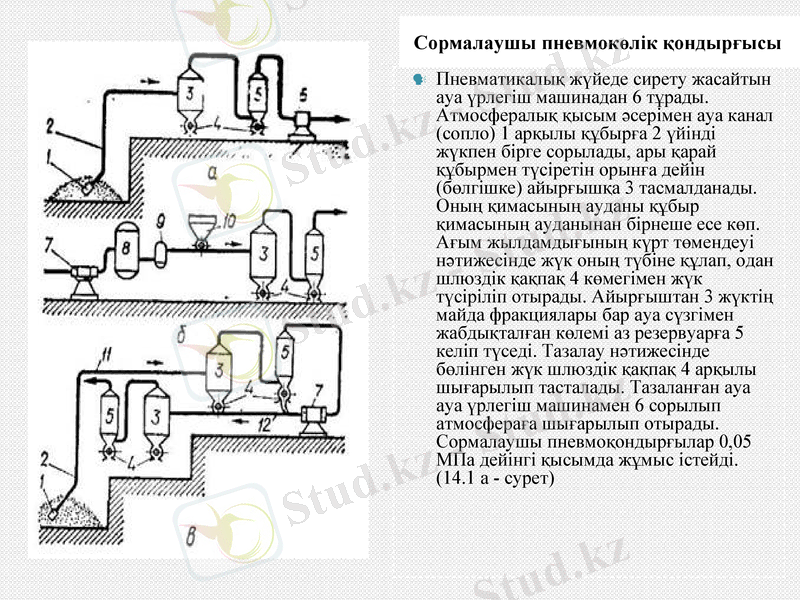

Сормалаушы пневмокөлік қондырғысы
Пневматикалық жүйеде сирету жасайтын ауа
үрлегіш машинадан 6 тұрады.
Атмосфералық қысым әсерімен ауа канал
(сопло) 1 арқылы құбырға 2 үйінді жүкпен
бірге сорылады, ары қарай құбырмен
түсіретін орынға дейін (бөлгішке)
айырғышқа 3 тасмалданады. Оның
қимасының ауданы құбыр қимасының
ауданынан бірнеше есе көп. Ағым
жылдамдығының күрт төмендеуі
нәтижесінде жүк оның түбіне құлап, одан
шлюздік қақпақ 4 көмегімен жүк түсіріліп
отырады. Айырғыштан 3 жүктің майда
фракциялары бар ауа сүзгімен жабдықталған
көлемі аз резервуарға 5 келіп түседі. Тазалау
нәтижесінде бөлінген жүк шлюздік қақпақ 4
арқылы шығарылып тасталады. Тазаланған
ауа ауа үрлегіш машинамен 6 сорылып
атмосфераға шығарылып отырады.
Сормалаушы пневмоқондырғылар 0,05 МПа
дейінгі қысымда жұмыс істейді. (14.1 а -
сурет)

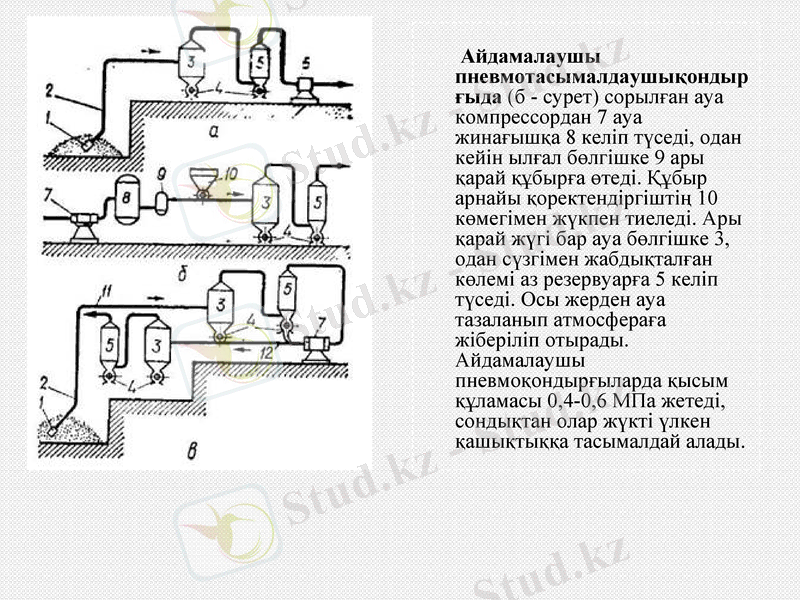

Айдамалаушы
пневмотасымалдаушықондырғыд
а (б - сурет) сорылған ауа
компрессордан 7 ауа жинағышқа 8
келіп түседі, одан кейін ылғал
бөлгішке 9 ары қарай құбырға өтеді.
Құбыр арнайы қоректендіргіштің 10
көмегімен жүкпен тиеледі. Ары
қарай жүгі бар ауа бөлгішке 3, одан
сүзгімен жабдықталған көлемі аз
резервуарға 5 келіп түседі. Осы
жерден ауа тазаланып атмосфераға
жіберіліп отырады. Айдамалаушы
пневмоқондырғыларда қысым
құламасы 0,4-0,6 МПа жетеді,
сондықтан олар жүкті үлкен
қашықтыққа тасымалдай алады.
Аралас типтес пневматикалық
қондырғы ( в - сурет) тізбектеліп
орналасқан екі сормалаушы 11 және
айдамалаушы 12 учаскелерден тұрады.
Қондырғынның сормалаушы бөлігі
жоғарыда қарастырылғанға ұқсас
болады: жүк құбырға сорылып бірінші
бөлгішке 3 және сүзгіге 5 келіп түседі,
одан жүк қондырғының айдамалаушы
бөлігіндегі арындық құбырға 12
беріледі. Тазаланған ауа атмосфераға
шығарылмай, компресссорға 7 беріліп
одан құбырға 12 айдалады, ары қарай
жүк түсіру орнына дейін бөлгішке 3
және сүзгіге 5 дейін тасымалданады.
Осы сұлбаның артықшылығының мәні
жүкті бірнеше тиеу орындарынан
алып, оларды бір жерге жинайды, одан
кейін оны бір уақытта бірнеше түсіру
орындарына тасымалдайды.

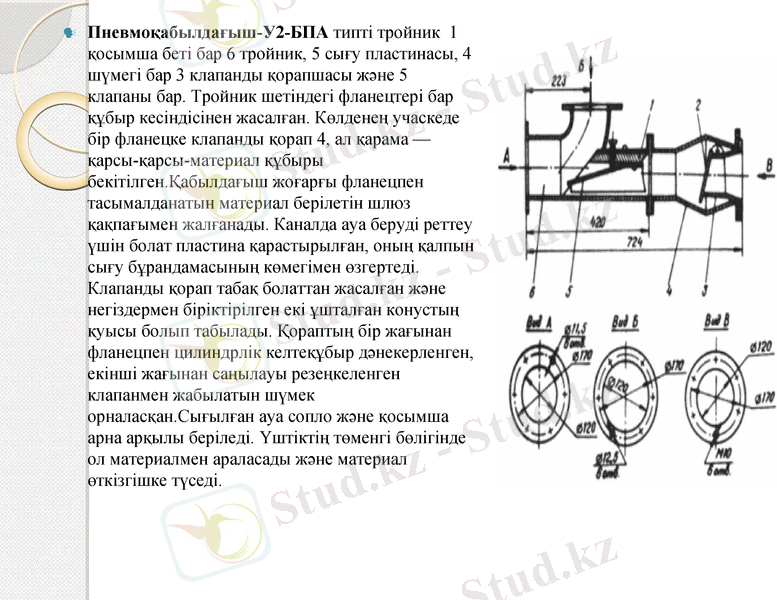

Пневмоқабылдағыш-У2-БПА типті тройник 1
қосымша беті бар 6 тройник, 5 сығу пластинасы, 4
шүмегі бар 3 клапанды қорапшасы және 5
клапаны бар. Тройник шетіндегі фланецтері бар
құбыр кесіндісінен жасалған. Көлденең учаскеде
бір фланецке клапанды қорап 4, ал қарама —
қарсы-қарсы-материал құбыры
бекітілген.Қабылдағыш жоғарғы фланецпен
тасымалданатын материал берілетін шлюз
қақпағымен жалғанады. Каналда ауа беруді реттеу
үшін болат пластина қарастырылған, оның қалпын
сығу бұрандамасының көмегімен өзгертеді.
Клапанды қорап табақ болаттан жасалған және
негіздермен біріктірілген екі ұшталған конустың
қуысы болып табылады. Қораптың бір жағынан
фланецпен цилиндрлік келтеқұбыр дәнекерленген,
екінші жағынан саңылауы резеңкеленген
клапанмен жабылатын шүмек
орналасқан.Сығылған ауа сопло және қосымша
арна арқылы беріледі. Үштіктің төменгі бөлігінде
ол материалмен араласады және материал
өткізгішке түседі.
